Máy phay đứng là một trong những thiết bị gia công cơ khí phổ biến nhất trong các nhà máy sản xuất hiện đại. Hiểu rõ cấu tạo máy phay đứng không chỉ giúp người vận hành khai thác tối đa hiệu suất, mà còn hỗ trợ bảo trì và sửa chữa kịp thời. Bài viết này phân tích chi tiết từng bộ phận chính, nguyên lý liên kết và vai trò của chúng trong quá trình gia công, đồng thời so sánh cấu trúc giữa các dòng máy phay đứng cơ và máy phay đứng CNC.
Máy phay đứng là loại máy công cụ có trục chính (chứa dao cắt) được bố trí theo phương thẳng đứng. So với máy phay ngang truyền thống, thiết kế này mang lại ưu thế về tầm nhìn và khả năng gia công các bề mặt phức tạp. Trong môi trường sản xuất công nghiệp, máy phay đứng đảm nhận các công việc như phay mặt phẳng, khoan lỗ, tarô ren, và gia công rãnh then với độ chính xác cao. Cấu tạo máy phay đứng được thiết kế dạng công xôn hoặc cổng, tùy theo kích thước phôi và yêu cầu kỹ thuật.

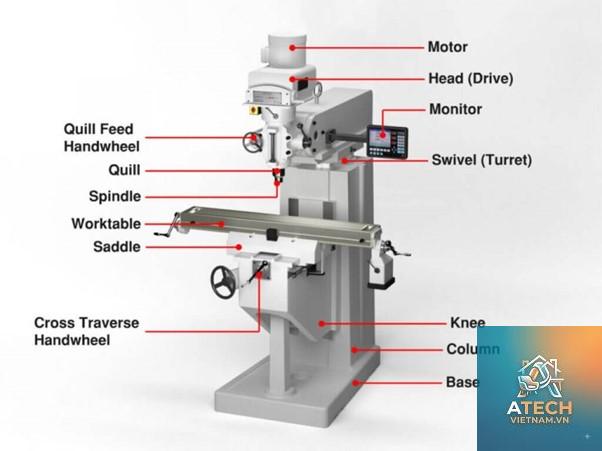

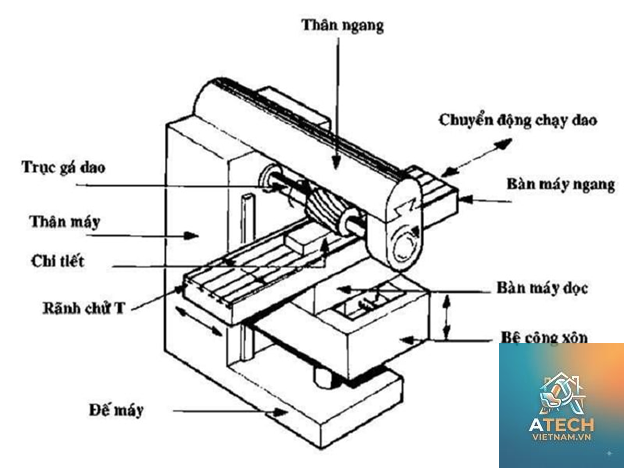

Các bộ phận chính trong cấu tạo máy phay đứng
Mỗi chi tiết trong cấu tạo máy phay đứng đều đóng vai trò riêng, từ khung chịu lực đến hệ thống điều khiển.
1. Thân máy (Base & Column)
Thân máy là phần khung chính, thường được đúc bằng gang có gân tăng cứng hoặc hàn thép tấm dày. Thân máy chịu toàn bộ trọng lượng của các bộ phận khác và lực cắt khi gia công. Kết cấu của thân máy phải đảm bảo độ cứng vững, giảm rung động để duy trì độ chính xác. Trên thân máy bố trí các đường trượt (slideway) để dẫn hướng bàn máy và ụ trục chính.
2. Bàn máy (Table)
Bàn máy là nơi gá đặt phôi, có các rãnh chữ T để bắt bulông và đồ gá. Bàn máy có thể di chuyển theo các trục X (dọc), Y (ngang) thông qua hệ thống vít me và đai ốc bi (ball screw) trên máy CNC, hoặc tay quay cơ khí trên máy truyền thống. Kích thước bàn máy quyết định giới hạn kích thước phôi gia công. Trong cấu tạo máy phay đứng, bàn máy thường không di chuyển theo trục Z; chuyển động lên xuống được thực hiện bởi ụ trục chính.
Ụ trục chính là bộ phận quan trọng nhất trong cấu tạo máy phay đứng. Nó bao gồm:
Động cơ trục chính: Cung cấp mô-men quay, có thể là động cơ xoay chiều kết hợp biến tần hoặc động cơ servo trong máy CNC.
Hộp số hoặc pulley: Thay đổi tốc độ quay của trục chính, thường từ vài trăm đến hàng nghìn vòng/phút.
Trục chính (Spindle): Đầu ra gắn dao cắt (dao phay, mũi khoan). Độ chính xác của trục chính ảnh hưởng trực tiếp đến độ nhám bề mặt phôi.
Cơ cấu kẹp dao: Sử dụng collet hoặc đầu côn (BT, SK, HSK) để giữ dao chắc chắn.
Trên máy phay đứng cơ, ụ trục chính có thể quay quanh trục Z và nghiêng một góc nhất định. Trên máy CNC, phần này thường được cố định và chuyển động theo trục Z nhờ thanh trượt.
4. Hệ thống trượt (Slideway & Linear Guide)
Để các bộ phận có thể di chuyển chính xác, máy phay đứng được trang bị hệ thống trượt. Hai loại phổ biến là:
Trượt dầu (Slideway): Sử dụng bề mặt tiếp xúc kim loại – kim loại, bôi trơn bằng dầu, thích hợp cho máy cơ nặng.
Thanh dẫn hướng tuyến tính (Linear guide): Sử dụng bi thép, giảm ma sát, cho tốc độ cao và độ chính xác lớn, thường thấy trên máy CNC.
Chất lượng của hệ thống trượt quyết định độ bền và khả năng lặp lại của máy.

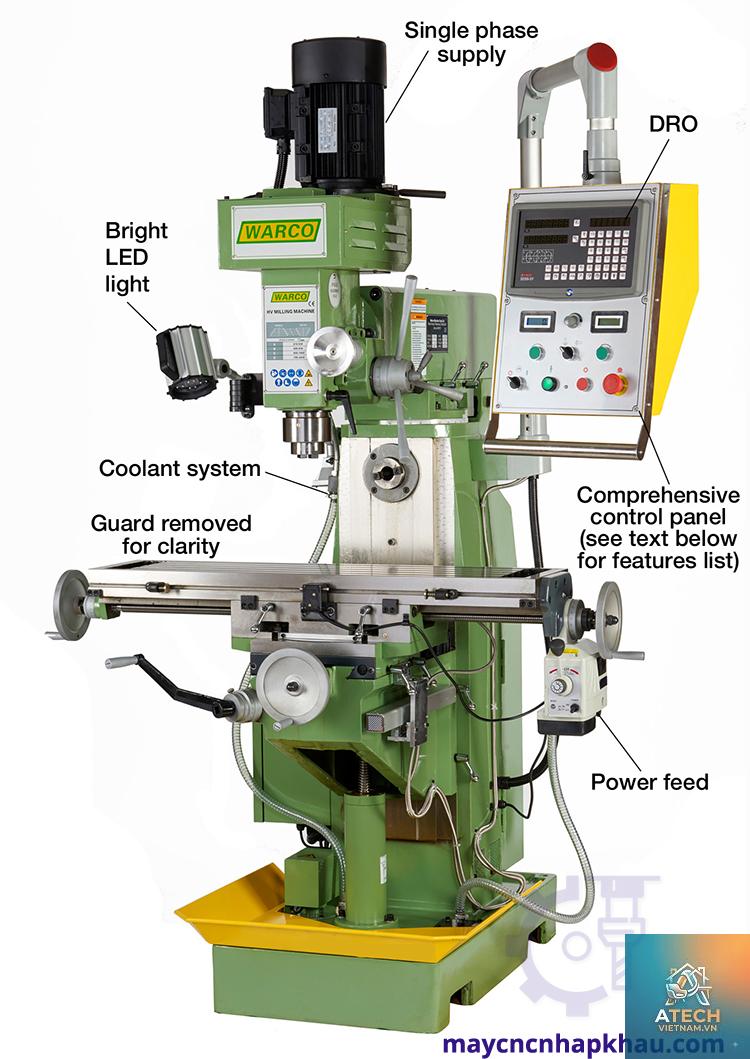

5. Hệ thống làm mát và bôi trơn
Trong quá trình gia công, nhiệt sinh ra rất lớn. Cấu tạo máy phay đứng bao gồm hệ thống bơm dung dịch làm mát (thường là nước pha dầu) phun trực tiếp vào vùng cắt, giúp tản nhiệt, bôi trơn lưỡi cắt và cuốn phoi. Bên cạnh đó, hệ thống bôi trơn tự động cấp dầu cho các ổ trục, thanh trượt và vít me, đảm bảo chuyển động trơn tru và giảm mài mòn.
6. Hệ thống điều khiển (Control System)
Đối với máy phay đứng CNC, hệ thống điều khiển là trung tâm xử lý tín hiệu, bao gồm:
Bộ điều khiển (Controller) như Fanuc, Siemens, Mitsubishi.
Driver servo và động cơ servo cho từng trục.
Bảng điều khiển (CNC panel) với màn hình hiển thị và bàn phím.
Hệ thống này đọc mã G-code, phân bổ tín hiệu đến các trục và trục chính, quản lý tốc độ, vị trí và đồng bộ chuyển động.
So sánh cấu tạo máy phay đứng cơ và máy phay đứng CNC
Yếu tố so sánh
Máy phay đứng cơ (thủy lực/tay quay)
Máy phay đứng CNC
Điều khiển chuyển động
Tay quay, tay gạt cơ khí
Động cơ servo + vít me bi – chính xác đến micron
Độ chính xác lặp lại
±0.02 – ±0.05 mm (phụ thuộc tay nghề)
±0.005 – ±0.01 mm
Hệ thống trượt
Trượt dầu (slideway) chịu tải nặng
Thanh dẫn hướng tuyến tính hoặc slideway tăng cường
Thay đổi tốc độ trục chính
Hộp số cơ khí (pulley + đai)
Biến tần hoặc động cơ servo, vô cấp
Hệ thống làm mát
Bơm dung dịch thủ công hoặc bán tự động
Bơm áp suất cao, có chế độ phun tự động theo chương trình
Thời gian thiết lập
Chậm, cần căn chỉnh thủ công
Nhanh nhờ chu trình cố định và bộ nhớ chương trình
Phân loại máy phay đứng theo kết cấu
Dựa vào cấu tạo máy phay đứng, có thể chia thành ba loại chính:

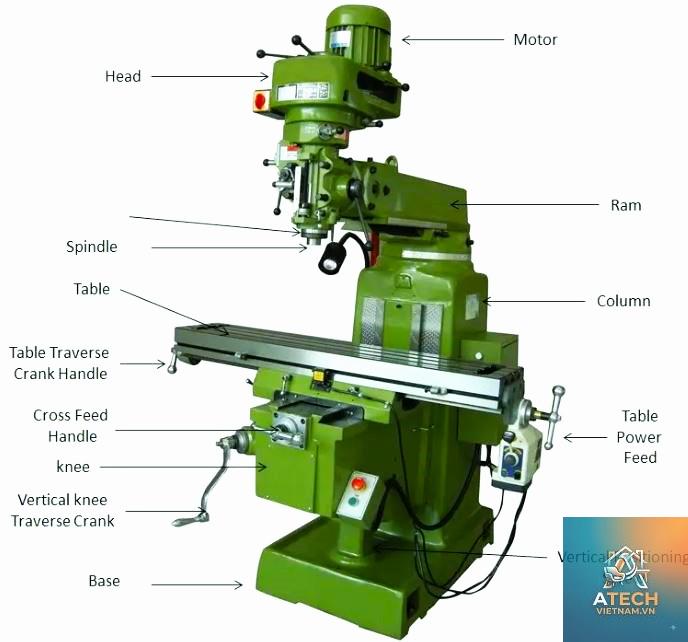

Máy phay đứng công xôn (Knee-type)
Bàn máy gắn trên một đế dạng đầu gối (knee) có thể di chuyển lên xuống. Đây là loại phổ biến nhất trong các xưởng cơ khí nhỏ và trung bình. Ưu điểm là linh hoạt, dễ vận hành. Nhược điểm là độ cứng vững không cao khi gia công nặng.
Máy phay đứng kiểu bàn máy cố định (Bed-type)
Bàn máy di chuyển theo trục X và Y, còn ụ trục chính di chuyển theo trục Z. Kết cấu này cứng vững hơn, thường dùng trong sản xuất hàng loạt với phôi lớn, nặng. Độ chính xác và tuổi thọ cao hơn loại công xôn.
Máy phay đứng kiểu cổng (Gantry-type)
Thân máy dạng cổng, trục chính di chuyển trên xà ngang. Phù hợp với phôi có kích thước lớn như khuôn mẫu, vỏ xe. Cấu tạo máy phay đứng cổng đòi hỏi nền móng vững chắc và hệ thống truyền động mạnh mẽ.
Ứng dụng thực tế của cấu tạo máy phay đứng trong sản xuất
Nhờ cấu trúc trục chính thẳng đứng, máy phay đứng có nhiều ứng dụng đa dạng:
Gia công khuôn mẫu: Định hình lòng khuôn, khoan lỗ định vị, gia công các góc cạnh phức tạp.
Sản xuất chi tiết máy: Phay mặt bích, rãnh then, lỗ ren trên trục, bánh răng.
Gia công tấm phẳng: Bào mặt phẳng, làm nhẵn bề mặt kim loại tấm.
Ngành cơ khí chính xác: Sản xuất linh kiện điện tử, máy in 3D, y tế với dung sai nhỏ.
Trong thực tế, hiệu quả gia công phụ thuộc rất nhiều vào khả năng giữ dao, tốc độ tiến dao và chế độ cắt phù hợp với từng loại vật liệu (thép, nhôm, hợp kim).
Lợi ích và hạn chế của cấu tạo máy phay đứng
Lợi ích nổi bật
Dễ quan sát vùng cắt: Trục chính thẳng đứng giúp người vận hành nhìn rõ lưỡi dao và phôi, giảm sai sót.
Gá đặt linh hoạt: Bàn máy có rãnh chữ T, có thể gá nhiều phôi cùng lúc hoặc sử dụng đồ gá phức tạp.
Không gian làm việc rộng: So với máy phay ngang cùng kích thước, máy phay đứng cho phép gia công các chi tiết cao, dạng hộp.
Đầu tư thấp hơn: Máy phay đứng cơ có giá thành phải chăng, phù hợp xưởng nhỏ.
Hạn chế cần lưu ý
Khả năng thoát phoi khó hơn: Phoi có xu hướng rơi xuống mặt bàn, che khuất vùng cắt, cần hệ thống làm mát – phun phoi hiệu quả.
Độ cứng vững thấp hơn khi gia công nặng: So với máy phay ngang, kết cấu công xôn dễ rung hơn khi cắt thép dày.
Chiều cao ụ trục chính bị hạn chế: Giới hạn kích thước phôi theo chiều dọc.
Yêu cầu tay nghề cao: Với máy cơ, việc căn chỉnh dao và lấy dấu đòi hỏi kinh nghiệm.
Sai lầm thường gặp khi vận hành máy phay đứng
Không kiểm tra độ đồng tâm trục chính và dao: Làm giảm độ chính xác và gây mẻ dao.
Chọn chế độ cắt không phù hợp: Tốc độ trục chính quá thấp hoặc quá cao so với vật liệu gây rung động và cháy dao.
Bỏ qua bôi trơn và làm mát: Làm nóng cục bộ, biến dạng nhiệt, dẫn đến sai số kích thước.
Gá phôi không chắc chắn: Phôi xê dịch trong khi phay gây hỏng bề mặt và nguy hiểm.
Không hiệu chỉnh bàn máy về vị trí zero: Dễ gây chạm dao vào phôi hoặc đồ gá.
Lưu ý quan trọng khi lựa chọn và bảo trì máy phay đứng
Kiểm tra độ đảo trục chính: Dùng đồng hồ so để đo, đảm bảo độ đảo không vượt quá 0.02 mm.
Bảo dưỡng hệ thống trượt: Vệ sinh và tra dầu mỡ định kỳ theo khuyến cáo nhà sản xuất.
Kiểm tra đồ gá định kỳ: Các bulông, đai ốc bị lỏng theo thời gian, cần siết lại.
Cập nhật phần mềm cho máy CNC: Giúp khắc phục lỗi và tối ưu hóa chu trình gia công.
Đào tạo vận hành viên bài bản: Sai sót do con người là nguyên nhân hàng đầu gây hư hỏng máy.
Sự khác biệt giữa máy phay đứng và máy phay ngang nằm ở đâu?
Máy phay đứng có trục chính thẳng đứng, phù hợp gia công mặt phẳng và khoan lỗ. Máy phay ngang có trục chính nằm ngang, thường dùng để phay rãnh sâu, gia công bề mặt bên và cắt rãnh then tốt hơn. Kết cấu bàn máy và cách gá phôi cũng khác nhau.
Bộ phận nào dễ hỏng nhất trong máy phay đứng?
Trục chính và ổ bi trục chính là bộ phận chịu tải trọng lớn và vòng quay cao, dễ mài mòn theo thời gian. Kế đến là vít me bi và thanh dẫn hướng nếu bôi trơn kém.
Có thể gia công thép cứng trên máy phay đứng không?
Có, nhưng cần chọn máy có kết cấu cứng vững, trục chính mô-men lớn và sử dụng dao phay hợp kim cứng hoặc phủ TiAlN. Tốc độ cắt và bước tiến cần được điều chỉnh phù hợp để tránh rung động.
Làm thế nào để nâng cao độ chính xác cho máy phay đứng cơ?
Có thể lắp thêm hệ thống hiển thị số (DRO), căn chỉnh lại độ song song giữa bàn máy và trục chính, sử dụng dụng cụ đo kiểm tra định kỳ. Với máy cơ, tay nghề của người vận hành đóng vai trò quyết định.
Tuổi thọ trung bình của máy phay đứng là bao lâu?
Nếu bảo trì tốt, máy phay đứng có thể hoạt động ổn định từ 10 đến 20 năm. Các bộ phận như động cơ, hộp số có thể thay thế khi cần, giúp kéo dài tuổi thọ máy.
Cấu tạo máy phay đứng bao gồm nhiều bộ phận kết hợp chặt chẽ: thân máy, bàn máy, ụ trục chính, hệ thống trượt, làm mát và điều khiển. Mỗi bộ phận đều có nhiệm vụ riêng, đảm bảo quá trình gia công đạt độ chính xác cao. Hiểu rõ cấu trúc và chức năng từng thành phần giúp người dùng vận hành hiệu quả, bảo trì đúng cách, từ đó nâng cao tuổi thọ máy và chất lượng sản phẩm. Khi lựa chọn máy phay đứng, cần cân nhắc giữa loại cơ truyền thống và CNC, dựa trên nhu cầu sản xuất cụ thể, ngân sách và trình độ nhân lực. Việc nắm vững kiến thức về cấu tạo máy là nền tảng để khai thác tối đa tiềm năng của thiết bị trong gia công cơ khí hiện đại.
