Driver máy CNC đóng vai trò như bộ não điều khiển chuyển động của các trục, biến tín hiệu số từ máy tính thành dòng điện chạy motor. Khi driver gặp vấn đề, máy CNC sẽ ngừng hoạt động hoặc chạy sai vị trí, gây hỏng phôi và lãng phí thời gian. Biết cách sửa lỗi driver máy CNC không chỉ giúp bạn tiết kiệm chi phí sửa chữa mà còn duy trì năng suất sản xuất ổn định. Trong bài viết này, chúng

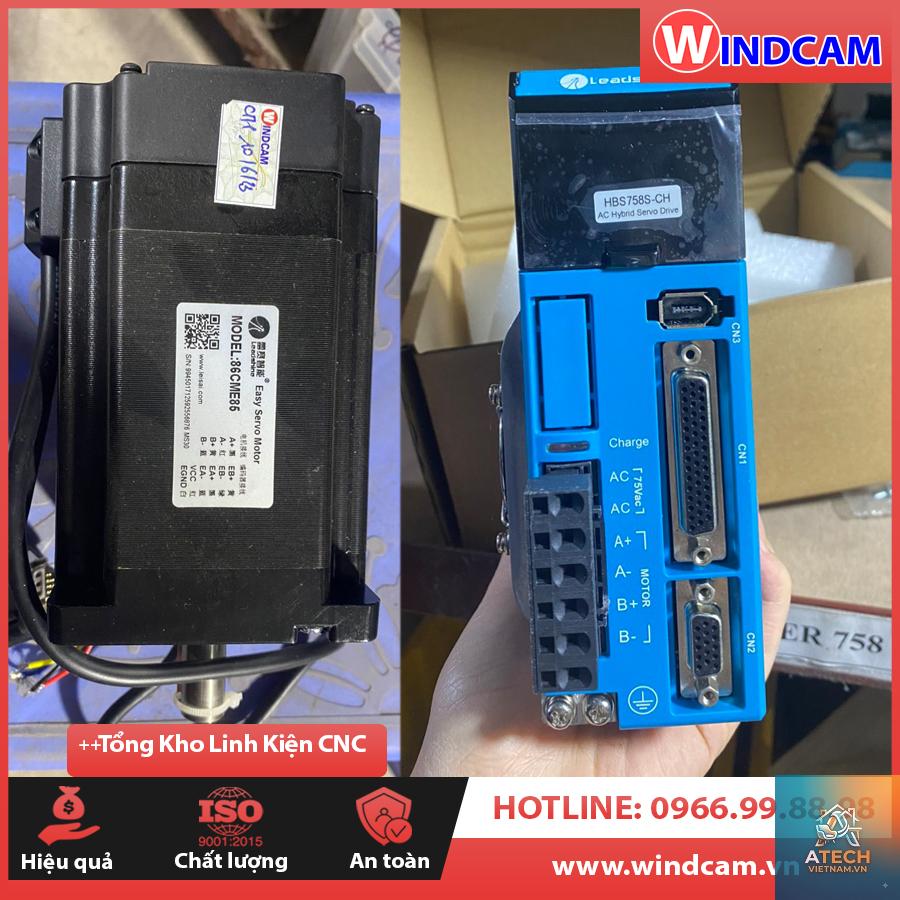

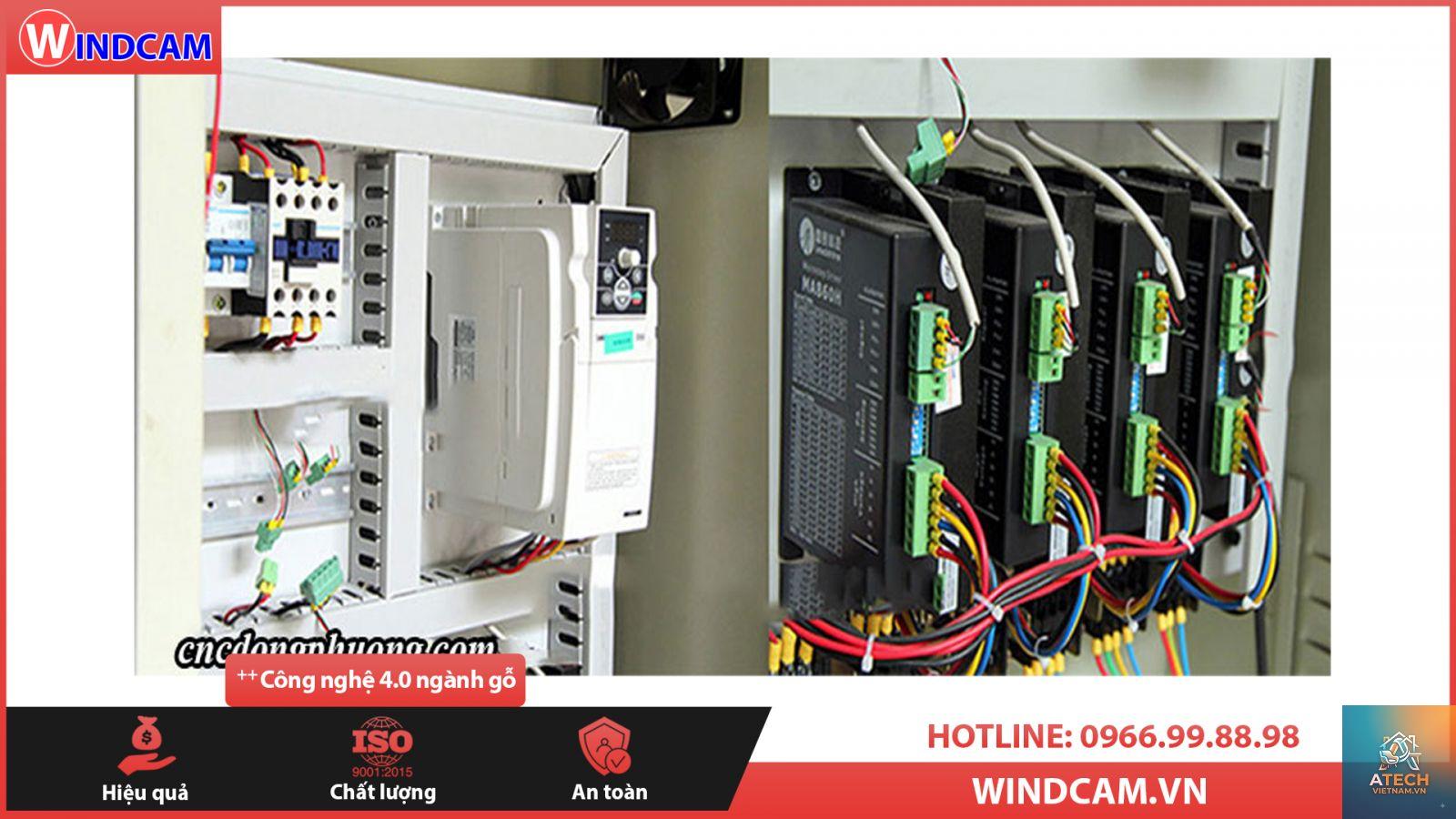

Driver máy CNC (còn gọi là bộ điều khiển motor, servo driver hoặc stepper driver) là thiết bị điện tử nhận lệnh từ bộ điều khiển trung tâm (Controller) và cấp dòng điện phù hợp để motor quay đúng số bước, đúng tốc độ và đúng hướng. Driver có thể điều khiển motor bước (stepper) hoặc motor servo.
Nguyên nhân chính khiến driver dễ hỏng bao gồm nhiệt độ cao do tản nhiệt kém, nguồn điện không ổn định, đấu nối sai chân tín hiệu, bụi kim loại bám vào mạch, hoặc quá tải dòng khi motor bị kẹt. Hiểu rõ cấu tạo và nguyên lý hoạt động của driver sẽ giúp bạn chẩn đoán chính xác hơn khi thực hiện cách sửa lỗi driver máy CNC.
Những lỗi driver máy CNC phổ biến và dấu hiệu nhận biết
Lỗi driver không nhận tín hiệu điều khiển
Máy chạy lệnh nhưng motor không quay, đèn báo trên driver vẫn sáng nhưng không có phản hồi. Nguyên nhân thường do đứt dây tín hiệu Step/Dir, chân cắm lỏng, hoặc cấu hình vi bước không tương thích với controller.
Lỗi driver báo quá dòng (Overcurrent)
Đèn báo lỗi nhấp nháy đỏ, motor phát ra tiếng kêu ù hoặc rít, motor nóng bất thường. Nguyên nhân chính là dòng đỉnh cài đặt trong driver cao hơn dòng định mức của motor, hoặc motor bị chập một pha.
Lỗi driver quá nhiệt (Overheat)
Vỏ driver nóng đến mức không thể chạm tay lâu, máy tự dừng sau vài phút chạy. Nguyên nhân do tản nhiệt kém, quạt làm mát hỏng, dòng hoạt động quá mức cho phép, hoặc môi trường làm việc có nhiệt độ cao.
Vị trí gia công bị sai lệch dần theo thời gian, đường cắt bị rung hoặc không chính xác. Nguyên nhân do tốc độ cao hơn khả năng đáp ứng của motor, điện áp nguồn thấp, hoặc driver bị nhiễu điện từ.
Lỗi driver không lên nguồn
Đèn nguồn tắt hoàn toàn, motor không giữ. Nguyên nhân có thể do cầu chì nguồn đứt, nguồn DC bị sụt áp, hoặc linh kiện trên mạch nguồn của driver bị cháy.
Quy trình chuẩn để cách sửa lỗi driver máy CNC
Để sửa lỗi hiệu quả, bạn cần tuân thủ một quy trình kiểm tra có hệ thống, tránh mò mẫm gây hư hỏng thêm.
Bước 1: Kiểm tra nguồn điện cung cấp cho driver
Dùng đồng hồ vạn năng (VOM) đo điện áp đầu vào driver. Đối với driver stepper, nguồn thường là DC 24V đến 80V. Đối với driver servo, nguồn có thể là AC 220V hoặc DC cao áp. So sánh với thông số ghi trên driver. Nếu điện áp thấp hơn 10% so với yêu cầu, driver sẽ hoạt động không ổn định và dễ mất bước. Kiểm tra cả cầu chì và bộ nguồn switching (SMPS) nếu có.
Bước 2: Kiểm tra kết nối tín hiệu
Rút dây tín hiệu Step, Dir, Enable ra khỏi driver. Dùng VOM ở thang đo điện trở (Ohm) kiểm tra thông mạch từng dây từ controller đến driver. Đồng thời kiểm tra xem các chân cắm có bị oxy hóa hoặc gãy không. Nếu driver nhận tín hiệu từ cổng LPT hoặc USB Motion Controller, hãy thử đổi cổng hoặc cáp tín hiệu để loại trừ lỗi controller.
Bước 3: Kiểm tra motor và dây motor
Ngắt kết nối motor khỏi driver. Đo điện trở giữa các pha của motor (thường là 2 pha đối với stepper, 3 pha đối với servo). Điện trở phải cân bằng giữa các pha (sai số dưới 5%). Nếu có pha nào chạm vỏ hoặc bị đứt, motor đã hỏng và cần thay. Đo cả điện trở cách điện giữa các pha và vỏ motor, giá trị phải trên 2 MOhm. Nếu motor tốt, tiến hành kiểm tra driver.
Bước 4: Kiểm tra driver độc lập
Ngắt toàn bộ tải và tín hiệu ra khỏi driver, chỉ cấp nguồn vào. Quan sát đèn báo nguồn. Nếu đèn không sáng, kiểm tra cầu chì trong driver (thường là cầu chì ống hoặc cầu chì SMD). Nếu đèn sáng nhưng không có tín hiệu điều khiển, hãy kích thích trực tiếp chân Step bằng tín hiệu xung từ tay (dùng một dây nhảy nối tạm từ chân 5V qua chân Step nhiều lần). Nếu motor không nhảy từng bước, driver đã hỏng phần mạch điều khiển hoặc mạch công suất.

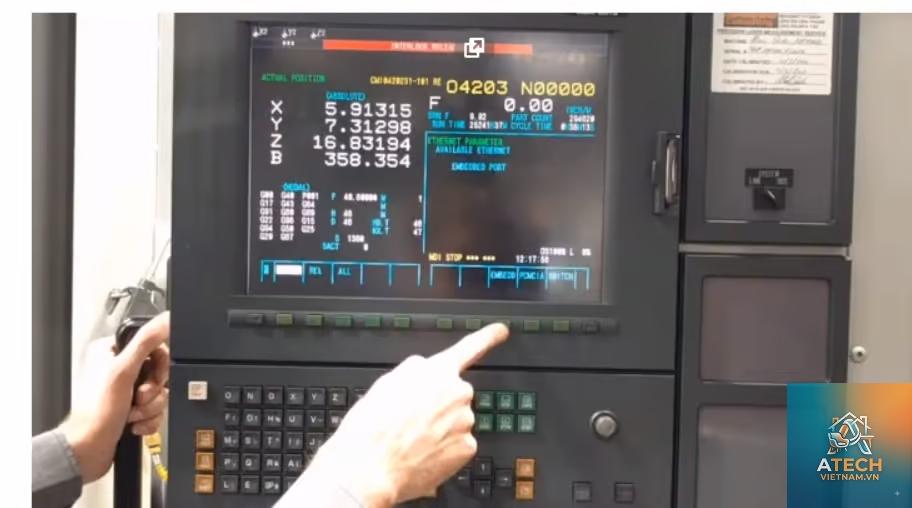

Bước 5: Kiểm tra và cài đặt lại thông số driver

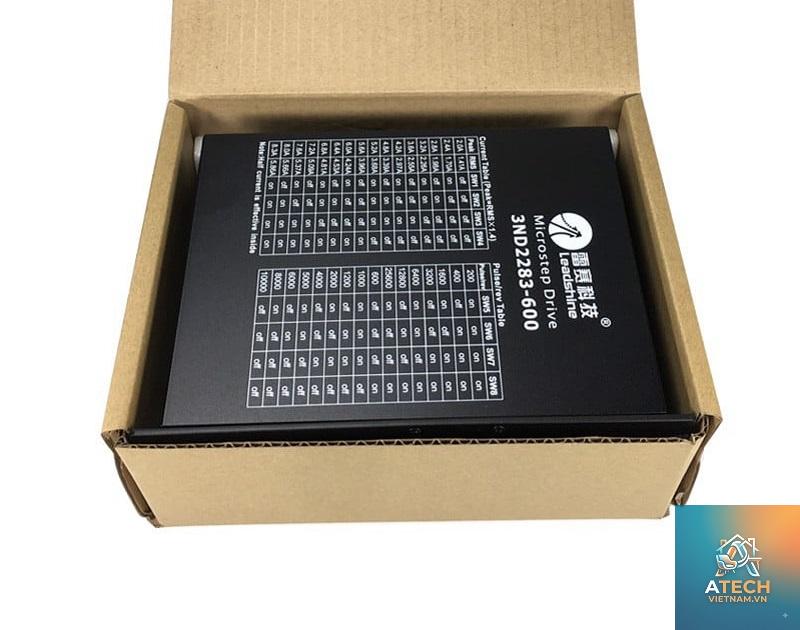

Nhiều lỗi driver thực chất do sai thông số cấu hình. Dùng công tắc DIP hoặc phần mềm cài đặt (tùy hãng driver) để kiểm tra: dòng đỉnh (Peak Current), dòng giữ (Hold Current), số vi bước (Microstep), chế độ điều khiển (Step/Dir hay CW/CCW). Đối với driver servo, cần kiểm tra PID gain. Cài đặt sai dòng đỉnh là nguyên nhân số một gây quá nhiệt và quá dòng.
Bảng so sánh lỗi driver stepper và driver servo
Loại lỗi
Driver Stepper
Driver Servo
Mất bước
Rất phổ biến do không có phản hồi encoder. Thường xảy ra ở tốc độ cao hoặc tải nặng.
Ít xảy ra vì có vòng hồi tiếp encoder. Nếu có, thường do encoder hoặc cáp encoder hỏng.
Quá dòng
Do cài dòng quá cao hoặc motor chạm pha. Driver thường báo đèn đỏ và tự động tắt.
Do sai thông số PID, encoder bị lỗi tín hiệu, hoặc motor kẹt cơ khí.
Quá nhiệt
Do dòng giữ (Hold Current) quá cao khi motor đứng yên, hoặc tản nhiệt kém.
Do quá tải kéo dài hoặc brake (phanh) không nhả.
Rung động
Do cộng hưởng cơ khí ở dải tốc độ thấp, khắc phục bằng cách thay đổi vi bước hoặc dùng chế độ giảm rung.
Do gain quá cao hoặc nhiễu encoder, khắc phục bằng auto-tuning.
Hướng dẫn chi tiết cách sửa lỗi driver máy CNC theo từng triệu chứng
Cách sửa lỗi driver máy CNC bị quá nhiệt
Nếu driver nóng quá 70 độ C, hãy tắt máy ngay lập tức. Đo dòng motor đang chạy bằng ampe kìm kẹp. So sánh với dòng cài đặt. Nếu dòng thực tế cao hơn 20% so với dòng định mức của motor, giảm dòng đỉnh xuống bằng với dòng định mức. Vệ sinh quạt tản nhiệt và lưới lọc bụi. Nếu driver có quạt nhưng không quay, thay quạt mới. Đặt driver ở vị trí thông thoáng, tránh ánh nắng trực tiếp. Trong trường hợp driver vẫn quá nhiệt dù đã giảm dòng, có thể driver đã hỏng transistor công suất, cần thay driver mới.
Cách sửa lỗi driver máy CNC không nhận tín hiệu
Dùng oscilloscope (máy hiện sóng) để kiểm tra xung Step từ controller. Nếu không có máy hiện sóng, dùng LED 5V mắc nối tiếp với điện trở 1kOhm để kiểm tra. Nếu LED nhấp nháy khi controller chạy, tín hiệu OK. Nếu LED không sáng, kiểm tra controller. Nếu tín hiệu từ controller tốt nhưng driver không đáp ứng, kiểm tra optocoupler trên driver. Đo điện áp ở chân vào của optocoupler, nếu có xung nhưng đầu ra không đổi, optocoupler hỏng. Có thể hàn thay optocoupler cùng loại (thường là PC817 hoặc 6N137).
Cách sửa lỗi driver máy CNC mất bước
Giảm tốc độ chạy xuống 30% và quan sát. Nếu hết mất bước, nguyên nhân là do tốc độ quá cao so với moment xoắn của motor. Tăng điện áp nguồn driver lên mức cao nhất cho phép (ví dụ từ 24V lên 48V) để cải thiện đáp ứng. Kiểm tra cơ khí xem có bị kẹt, ma sát lớn hay không. Bôi trơn ray trượt và vít me. Nếu vẫn mất bước, tăng số vi bước (Microstep) lên mức cao hơn (ví dụ từ 1/8 lên 1/16) để giảm rung và tăng độ mịn.
Sai lầm thường gặp khi tự sửa lỗi driver máy CNC
Nhiều người mắc sai lầm khi tự ý thay linh kiện trên driver mà không kiểm tra kỹ nguyên nhân gốc.
Thay cầu chì lớn hơn quy định: Dùng cầu chì 10A thay cho 5A có thể khiến driver cháy lan rộng hơn khi có sự cố ngắn mạch.
Hàn lại chân IC mà không kiểm tra chân trước: Nhiều driver bị đứt chân optocoupler do rung động, cần hàn lại cẩn thận, tránh chập chân.
Đảo dây motor khi chưa đánh dấu: Đảo dây pha motor sẽ làm motor quay ngược hoặc không quay. Luôn đánh dấu dây trước khi tháo.
Bỏ qua tản nhiệt: Chạy driver không có quạt hoặc tản nhiệt khi đã giảm dòng sẽ dẫn đến hỏng nhiệt ngay lập tức.
Cài đặt dòng giữ (Hold Current) quá lớn: Khi máy dừng, driver vẫn cấp dòng lớn cho motor giữ vị trí, gây nóng driver và motor.
Lưu ý quan trọng khi thực hiện cách sửa lỗi driver máy CNC
Để đảm bảo an toàn và hiệu quả sửa chữa, bạn cần ghi nhớ những điều sau.
Luôn ngắt nguồn điện trước khi chạm vào bất kỳ chân tín hiệu hoặc dây motor nào. Driver CNC hoạt động ở điện áp cao (có thể lên đến 220V AC) và dòng lớn, có thể gây giật chết người. Sử dụng đồng hồ đo có cấp an toàn CAT II trở lên. Không chạm tay trực tiếp vào mạch driver khi đang cấp nguồn.
Khi đo điện trở motor, hãy ngắt kết nối motor khỏi driver vì driver có thể có tụ lọc nguồn làm sai kết quả đo. Ghi lại thông số cài đặt gốc của driver (dòng, vi bước, chế độ) trước khi thay đổi bất kỳ thiết lập nào để dễ dàng khôi phục nếu cần.
Nếu driver đã sửa nhưng vẫn lỗi sau 2 lần thao tác, hãy thay driver mới thay vì cố sửa. Việc hàn chip công suất (MOSFET hoặc IGBT) trên driver cần thiết bị chuyên dụng và kiến thức sâu, không nên tự làm tại nhà.
Câu hỏi thường gặp về cách sửa lỗi driver máy CNC
Driver máy CNC báo đèn đỏ liên tục, nguyên nhân do đâu?
Đèn đỏ liên tục thường báo lỗi quá dòng (overcurrent) hoặc quá nhiệt (overtemperature). Kiểm tra dòng cài đặt có vượt quá dòng định mức motor không, kiểm tra motor có bị chạm vỏ hoặc ngắn mạch pha không, và kiểm tra quạt làm mát driver có quay không. Nếu driver báo đỏ ngay khi vừa bật nguồn chưa chạy, khả năng cao driver đã hỏng mạch công suất.
Có thể tự thay linh kiện trong driver CNC được không?
Có thể thay các linh kiện đơn giản như cầu chì, quạt, tụ lọc nguồn nếu bạn có kinh nghiệm hàn mạch. Tuy nhiên, việc thay IC điều khiển, optocoupler hoặc MOSFET cần máy hàn khí nóng, đồng hồ đo linh kiện và kiến thức về mạch điện tử công suất. Nếu không tự tin, hãy mang driver đến trung tâm bảo hành hoặc thay driver mới.
Làm sao phân biệt lỗi driver hay lỗi motor?
Thực hiện kiểm tra chéo: Lấy driver từ trục X gắn sang trục Y (nếu cùng loại). Nếu lỗi di chuyển theo driver, lỗi do driver. Nếu lỗi vẫn ở trục cũ, lỗi do motor hoặc dây motor. Cũng có thể đo điện trở motor và cách điện để xác định motor hỏng.
Cách sửa lỗi driver máy CNC khi không có đồng hồ đo?
Nếu không có VOM, hãy dùng biện pháp thay thế: thay driver bằng một driver cùng loại còn tốt. Nếu máy chạy ngon, driver cũ hỏng. Cũng có thể quan sát mùi khét, dò tìm điểm nóng bất thường trên driver bằng cách sờ nhẹ (cẩn thận điện giật). Tuy nhiên, đầu tư một chiếc VOM tốt (khoảng 500 nghìn đồng) là rất cần thiết cho người vận hành CNC.
Có nên mua driver CNC giá rẻ không?
Driver giá rẻ thường sử dụng linh kiện kém chất lượng, không có bảo vệ quá dòng hoặc chống nhiễu. Nếu bạn chạy máy liên tục 8 tiếng/ngày, nên chọn driver thương hiệu uy tín như LeadShine, Yako, Delta, Panasonic. Driver rẻ có thể tiết kiệm chi phí ban đầu nhưng hay hỏng, dẫn đến gián đoạn sản xuất và chi phí sửa chữa nhiều hơn.
Kết luận
Biết cách sửa lỗi driver máy CNC là kỹ năng thiết yếu giúp bạn làm chủ quy trình gia công, giảm thời gian chết máy và chi phí bảo trì. Từ việc kiểm tra nguồn, tín hiệu, motor cho đến cài đặt lại thông số driver, mỗi bước đều cần sự cẩn thận và chính xác. Những lỗi phổ biến như quá nhiệt, mất bước, quá dòng đều có thể khắc phục tại chỗ nếu bạn nắm vững nguyên tắc hoạt động của driver. Hãy luôn ưu tiên an toàn, trang bị dụng cụ đo lường cơ bản và ghi nhớ những sai lầm cần tránh. Nếu bạn đã thử toàn bộ quy trình trên mà vẫn không khắc phục được, đừng ngần ngại thay driver mới chính hãng để đảm bảo năng suất và độ chính xác cho máy CNC của bạn.
