Cách khắc phục biến dạng nhiệt hiệu quả trong kỹ thuật và sản xuất

Biến dạng nhiệt là gì? Nguyên nhân và cơ chế hình thành

Biến dạng nhiệt là sự thay đổi hình dạng, kích thước hoặc thể tích của vật liệu dưới tác động của nhiệt độ. Khi nhiệt độ thay đổi, các phân tử hoặc nguyên tử trong vật liệu dao động mạnh hơn, làm thay đổi khoảng cách giữa chúng. Hiện tượng này xảy ra ở hầu hết các chất rắn, lỏng và khí, nhưng mức độ biến dạng phụ thuộc vào hệ số giãn nở nhiệt của từng loại vật liệu.

Nguyên nhân chính gây biến dạng nhiệt bao gồm sự chênh lệch nhiệt độ giữa các vùng khác nhau của cùng một chi tiết, nhiệt độ môi trường thay đổi đột ngột, hoặc do quá trình gia công như hàn, đúc, cán, rèn. Trong nhiều ngành công nghiệp, biến dạng nhiệt có thể dẫn đến sai số kích thước, giảm độ chính xác, gây nứt gãy hoặc hỏng hóc thiết bị. Việc hiểu rõ cơ chế và cách khắc phục biến dạng nhiệt là yếu tố sống còn để đảm bảo chất lượng sản phẩm và tuổi thọ máy móc.

Phân loại biến dạng nhiệt theo tính chất vật liệu

Biến dạng nhiệt đàn hồi

Loại biến dạng này xảy ra khi vật liệu trở lại hình dạng ban đầu sau khi nhiệt độ trở về mức cũ. Hầu hết kim loại và hợp kim ở trạng thái đàn hồi khi biến dạng nhỏ trong giới hạn đàn hồi. Tuy nhiên, nếu ứng suất nhiệt vượt quá giới hạn đàn hồi, vật liệu sẽ chuyển sang biến dạng dẻo hoặc nứt.

Biến dạng nhiệt dẻo

Khi nhiệt độ vượt ngưỡng nóng chảy hoặc khi ứng suất nhiệt quá lớn, vật liệu không thể phục hồi hình dạng ban đầu. Biến dạng dẻo thường gặp trong quá trình hàn, đúc hoặc khi vật liệu chịu tải nhiệt lâu dài. Đây là nguyên nhân chính gây ra hiện tượng cong vênh, phồng rộp hoặc nứt.

Biến dạng nhiệt do giãn nở không đồng đều

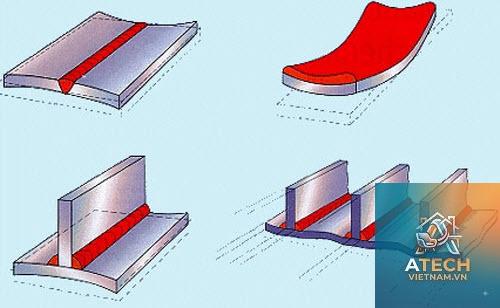

Khi các phần của cùng một chi tiết có nhiệt độ khác nhau, chúng giãn nở không đều, tạo ra ứng suất nội. Ví dụ điển hình là tấm kim loại mỏng bị cong khi hàn hoặc thanh ray bị uốn khi nhiệt độ môi trường thay đổi đột ngột.

Các yếu tố ảnh hưởng đến mức độ biến dạng nhiệt

• Hệ số giãn nở nhiệt (α): Vật liệu có α càng lớn thì biến dạng càng nhiều khi nhiệt độ thay đổi. Thép có α ≈ 11-13×10⁻⁶ /°C, nhôm α ≈ 23×10⁻⁶ /°C.
• Chênh lệch nhiệt độ (ΔT): Biến dạng tỉ lệ thuận với ΔT. Chênh lệch càng lớn, ứng suất nhiệt càng cao.
• Kích thước và hình dạng chi tiết: Chi tiết càng dài, càng mỏng hoặc có tiết diện thay đổi đột ngột càng dễ biến dạng.
• Tốc độ gia nhiệt và làm nguội: Gia nhiệt hoặc làm nguội nhanh tạo ra gradient nhiệt lớn, gây biến dạng mạnh.
• Điều kiện biên và ràng buộc: Chi tiết bị kẹp chặt hoặc liên kết với các bộ phận khác sẽ hạn chế giãn nở, sinh ra ứng suất nội.

Cách khắc phục biến dạng nhiệt – Giải pháp toàn diện

Để kiểm soát và khắc phục biến dạng nhiệt, các kỹ sư và nhà sản xuất áp dụng nhiều phương pháp từ thiết kế, lựa chọn vật liệu đến quy trình gia công và vận hành.

Lựa chọn vật liệu có hệ số giãn nở nhiệt thấp

Sử dụng vật liệu có hệ số giãn nở nhiệt nhỏ giúp giảm thiểu biến dạng khi nhiệt độ thay đổi. Ví dụ, invar (hợp kim Fe-Ni) có α gần bằng 0 ở dải nhiệt độ nhất định, thường dùng trong chế tạo khuôn mẫu yêu cầu độ chính xác cao. Gốm kỹ thuật (alumina, silicon carbide) cũng có hệ số giãn nở rất thấp, phù hợp cho các ứng dụng nhiệt độ cao.

Thiết kế khe hở giãn nở và cấu trúc bù nhiệt

Trong các kết cấu lớn như cầu, đường ray, đường ống dẫn hơi nóng, việc bố trí khe hở giãn nở cho phép vật liệu tự do giãn nở mà không gây ứng suất. Khe hở này được tính toán dựa trên chiều dài chi tiết và hệ số giãn nở. Ngoài ra, thiết kế dạng uốn cong (expansion loop) trên đường ống cũng là cách khắc phục biến dạng nhiệt hiệu quả.

Xử lý nhiệt trước và sau gia công

Ủ nhiệt (annealing) giúp giải phóng ứng suất dư sinh ra trong quá trình gia công nguội hoặc hàn. Quy trình nung nóng chi tiết đến nhiệt độ nhất định, giữ nhiệt rồi làm nguội chậm sẽ làm giảm ứng suất nhiệt nội tại. Tôi luyện (tempering) sau khi nhiệt luyện cũng giúp ổn định kích thước và giảm nguy cơ biến dạng.

Sử dụng hệ thống làm mát và gia nhiệt có kiểm soát

Áp dụng làm mát bằng nước, dầu hoặc khí nén trong quá trình hàn, cắt hoặc đúc giúp giảm gradient nhiệt. Gia nhiệt trước (preheating) trước khi hàn các chi tiết dày cũng làm giảm chênh lệch nhiệt độ giữa vùng hàn và vùng lân cận, từ đó hạn chế biến dạng. Các thiết bị gia nhiệt cảm ứng hoặc lò điện cho phép kiểm soát tốc độ gia nhiệt chính xác.

Phương pháp bù trừ biến dạng bằng tính toán ngược

Trong gia công cơ khí chính xác, người ta thường gia công với lượng dư hoặc biên dạng ngược lại so với biến dạng dự kiến. Ví dụ, khi phay một tấm nhôm mỏng, biến dạng nhiệt sẽ làm nó cong lên – do đó người ta phay lõm xuống một lượng bằng với biến dạng dự đoán. Phương pháp này đòi hỏi mô phỏng nhiệt và cơ học chính xác.

Sử dụng vật liệu composite và kết cấu nhiều lớp

Các vật liệu composite có khả năng triệt tiêu giãn nở nhiệt nhờ sự kết hợp giữa các thành phần có hệ số giãn nở trái dấu. Ví dụ, vật liệu carbon fiber reinforced polymer (CFRP) có hệ số giãn nở âm theo phương sợi, kết hợp với nhựa nền tạo ra tổng thể giãn nở rất thấp. Kết cấu bimetallic (hai lớp kim loại khác nhau) cũng được dùng để tự động bù trừ biến dạng trong các bộ phận như rơ le nhiệt.

Phương pháp khắc phục biến dạng nhiệt trong từng quy trình cụ thể

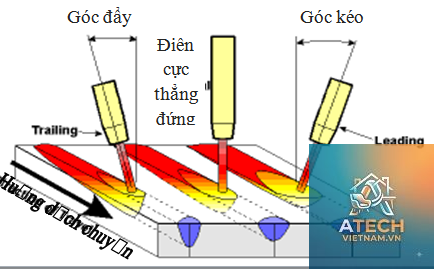

Trong hàn

Hàn là nguyên nhân phổ biến gây biến dạng nhiệt cục bộ. Các cách khắc phục bao gồm:

• Hàn theo thứ tự đối xứng hoặc hàn gián đoạn để phân tán nhiệt.
• Sử dụng đồ gá kẹp chặt để giữ cố định chi tiết trong quá trình hàn.
• Gia nhiệt trước toàn bộ hoặc vùng lân cận để giảm gradient nhiệt.
• Ủ sau hàn để giải phóng ứng suất.

Trong đúc kim loại

Biến dạng nhiệt trong đúc thường do co ngót không đều khi nguội. Giải pháp bao gồm thiết kế hệ thống đậu ngót hợp lý, làm nguội chậm và đều, sử dụng khuôn có tính dẫn nhiệt cao hoặc khuôn có hệ thống làm mát chủ động.

Trong gia công cắt gọt

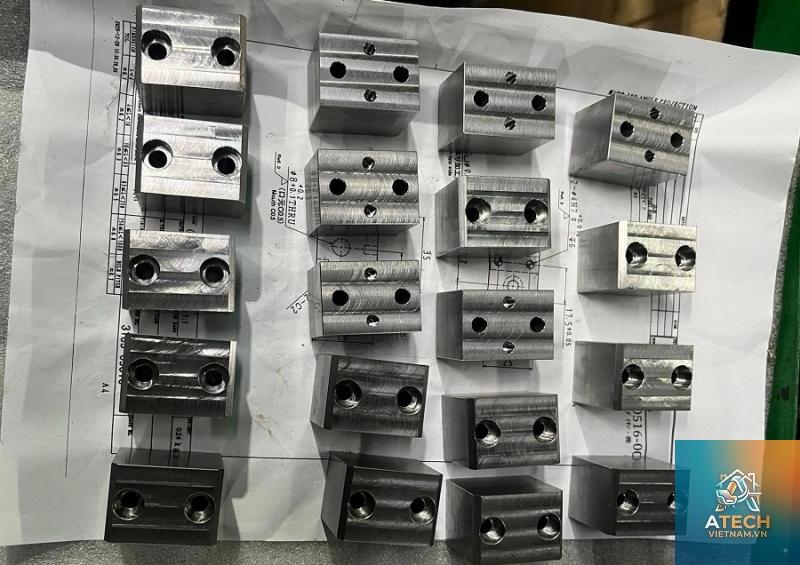

Khi tiện, phay, khoan, nhiệt sinh ra do ma sát làm biến dạng phôi và dao. Dùng dung dịch trơn nguội (emulsion, dầu cắt gọt) giúp tản nhiệt nhanh. Tối ưu hóa chế độ cắt (tốc độ, lượng ăn dao, chiều sâu cắt) cũng giúp giảm nhiệt sinh ra. Sử dụng dao có lớp phủ chịu nhiệt như TiN, TiAlN.

Trong vận hành thiết bị nhiệt

Đối với động cơ đốt trong, tuabin khí, lò nung, biến dạng nhiệt có thể gây kẹt piston, hỏng vòng bi. Các biện pháp khắc phục biến dạng nhiệt gồm: thiết kế khe hở nhiệt phù hợp, sử dụng vật liệu chịu nhiệt, hệ thống bôi trơn và làm mát hiệu quả, kiểm soát nhiệt độ vận hành ổn định.

So sánh các phương pháp khắc phục biến dạng nhiệt

Phương pháp	Ưu điểm	Nhược điểm	Ứng dụng phù hợp
Chọn vật liệu giãn nở thấp	Hiệu quả cao, ít thay đổi quy trình	Chi phí cao, hạn chế về cơ tính	Khuôn mẫu chính xác, dụng cụ đo lường
Thiết kế khe hở giãn nở	Đơn giản, chi phí thấp	Giảm độ cứng vững, cần bảo trì	Kết cấu dài, đường ống, cầu đường
Xử lý nhiệt	Giảm ứng suất dư, ổn định kích thước	Tốn thời gian, tiêu tốn năng lượng	Chi tiết hàn, đúc, nhiệt luyện
Làm mát/làm nóng có kiểm soát	Kiểm soát chính xác gradient nhiệt	Yêu cầu thiết bị phức tạp, chi phí đầu tư	Hàn tự động, gia công nhiệt độ cao
Bù trừ biên dạng ngược	Độ chính xác cao, linh hoạt	Cần mô phỏng và gia công phức tạp	Gia công các chi tiết mỏng, tấm lớn

Sai lầm thường gặp khi xử lý biến dạng nhiệt và cách tránh



Bỏ qua ảnh hưởng của ứng suất dư

Nhiều kỹ thuật viên chỉ tập trung vào chênh lệch nhiệt độ mà không xét đến ứng suất dư từ các bước gia công trước. Các chi tiết sau khi hàn, đúc hoặc cán thường có ứng suất nội cao. Nếu không ủ khử ứng suất, biến dạng sẽ xuất hiện sau khi gia công hoặc trong quá trình sử dụng.

Chỉ dùng một biện pháp duy nhất

Không có một phương pháp nào có thể giải quyết triệt để mọi trường hợp biến dạng nhiệt. Sự kết hợp giữa thiết kế, vật liệu, xử lý nhiệt và kiểm soát quy trình mới mang lại hiệu quả tối ưu. Ví dụ, vừa chọn vật liệu có giãn nở thấp, vừa thiết kế khe hở phù hợp và xử lý nhiệt sau gia công.

Không tính đến biến dạng nhiệt trong điều kiện tải trọng

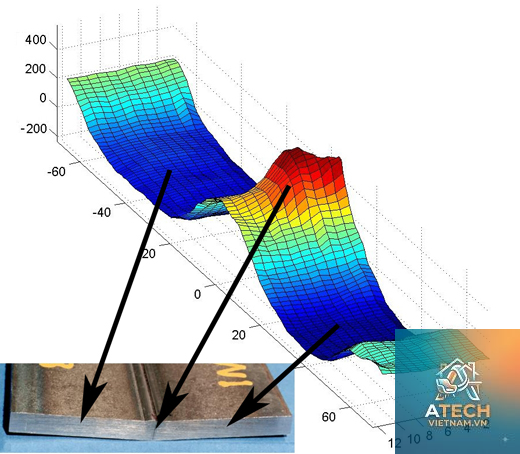

Khi thiết bị hoạt động, ứng suất cơ học kết hợp với ứng suất nhiệt có thể gây biến dạng phức tạp. Các mô phỏng phần tử hữu hạn (FEM) nên bao gồm cả điều kiện nhiệt và cơ học để dự đoán chính xác biến dạng tổng thể.

Lưu ý quan trọng khi áp dụng cách khắc phục biến dạng nhiệt

• Luôn đo đạc và kiểm tra hệ số giãn nở nhiệt của vật liệu thực tế, vì số liệu lý thuyết có thể sai lệch do thành phần hợp kim hoặc cấu trúc vi mô.
• Đối với các chi tiết có yêu cầu độ chính xác cao, nên tiến hành gia công thô sau đó ủ, rồi mới gia công tinh để loại bỏ biến dạng.
• Khi sử dụng phương pháp làm mát, cần tránh làm nguội quá nhanh gây sốc nhiệt, dẫn đến nứt vỡ.
• Áp dụng tiêu chuẩn các bước kiểm tra kích thước ở nhiệt độ chuẩn (thường 20°C) để loại trừ ảnh hưởng của nhiệt độ môi trường.
• Đào tạo kỹ thuật viên về nguyên lý nhiệt động và thực hành xử lý biến dạng giúp giảm thiểu sai sót trong sản xuất.

Câu hỏi thường gặp về cách khắc phục biến dạng nhiệt (FAQ)

Biến dạng nhiệt có thể được loại bỏ hoàn toàn không?

Không thể loại bỏ hoàn toàn biến dạng nhiệt vì tất cả vật liệu đều có hệ số giãn nở lớn hơn 0. Tuy nhiên, có thể giảm thiểu đến mức chấp nhận được thông qua các biện pháp thiết kế, vật liệu và quy trình phù hợp.

Làm thế nào để dự đoán biến dạng nhiệt trước khi gia công?

Sử dụng phần mềm mô phỏng nhiệt – cơ học (như ANSYS, Simulia, SolidWorks Simulation) với dữ liệu chính xác về tính chất vật liệu, điều kiện biên và tải nhiệt giúp dự đoán biến dạng với sai số dưới 5% trong nhiều trường hợp.

Chi phí để khắc phục biến dạng nhiệt có cao không?

Tùy thuộc vào phương pháp. Các biện pháp đơn giản như bố trí khe hở hoặc thay đổi chế độ gia công có chi phí thấp. Trong khi đó, sử dụng vật liệu đặc biệt hoặc hệ thống kiểm soát nhiệt hiện đại có thể làm tăng đáng kể chi phí nhưng mang lại độ chính xác cao hơn.

Vật liệu nào chịu biến dạng nhiệt tốt nhất?

Hợp kim invar (FeNi36) có hệ số giãn nở gần bằng 0 trong khoảng nhiệt độ -200°C đến 200°C. Gốm kỹ thuật như silicon carbide (SiC) chịu nhiệt tốt và giãn nở thấp. Tuy nhiên, việc chọn vật liệu còn phụ thuộc vào yêu cầu cụ thể về độ bền, khối lượng và khả năng gia công.

Có cần xử lý nhiệt sau khi hàn không?

Đối với các chi tiết hàn quan trọng hoặc có độ dày lớn, xử lý nhiệt sau hàn (PWHT) là cần thiết để giảm ứng suất dư và ổn định kích thước. Tiêu chuẩn như ASME B31.3 yêu cầu PWHT cho một số loại thép và chiều dày nhất định.

Kết luận

Biến dạng nhiệt là một thách thức kỹ thuật không thể tránh khỏi nhưng hoàn toàn có thể kiểm soát và khắc phục nếu hiểu đúng nguyên lý và áp dụng các giải pháp phù hợp. Từ lựa chọn vật liệu, thiết kế kết cấu, xử lý nhiệt đến kiểm soát quy trình gia công – mỗi bước đều đóng vai trò quan trọng trong việc giảm thiểu tác động của nhiệt độ lên sản phẩm.

Để đạt hiệu quả cao nhất, các kỹ sư và nhà sản xuất cần kết hợp nhiều phương pháp khác nhau, đồng thời đầu tư vào mô phỏng số và thiết bị đo lường chính xác. Việc nắm vững cách khắc phục biến dạng nhiệt không chỉ nâng cao chất lượng sản phẩm mà còn kéo dài tuổi thọ thiết bị, tiết kiệm chi phí bảo trì và sửa chữa trong dài hạn.
