Độ cứng của thép là một trong những chỉ số cơ tính quan trọng nhất, quyết định trực tiếp đến khả năng chống lại biến dạng dẻo, mài mòn và xâm nhập của vật liệu. Trong ngành cơ khí, chế tạo, xây dựng hay đời sống, việc hiểu rõ độ cứng của thép giúp lựa chọn đúng loại thép cho từng ứng dụng cụ thể. Bài viết này sẽ phân tích toàn diện từ định nghĩa, các thang đo phổ biến, yếu tố ảnh hưởng cho đến kinh nghiệm chọn thép theo độ cứng.
Độ cứng của thép là khả năng của vật liệu chống lại sự biến dạng cục bộ dưới tác dụng của ngoại lực, thường là lực nén hoặc lực xuyên. Khác với độ bền kéo hay độ dẻo, độ cứng đặc trưng cho khả năng chống mài mòn, chống xước và chịu va đập bề mặt. Thép càng cứng thì càng khó khoan, cắt hay gia công, nhưng thường giòn hơn.
Phân loại độ cứng của thép theo thang đo
Có nhiều phương pháp đo độ cứng khác nhau, tùy thuộc vào đặc điểm kỹ thuật và phạm vi giá trị. Đường kính vết lõm được đo và tra bảng ra giá trị HB. Độ cứng Brinell phù hợp với thép có độ cứng trung bình đến thấp, như thép kết cấu, thép cacbon thông thường.
Độ cứng Rockwell (HRC, HRB, HRA)
Đây là phương pháp phổ biến nhất trong công nghiệp vì nhanh, dễ thực hiện. Mũi xuyên bằng kim cương (cone) hoặc bi thép được ấn vào mẫu qua hai bước: tải trọng sơ bộ (10 kgf) và tải trọng chính. Giá trị đọc trực tiếp trên màn hình. Thang HRC dùng cho thép cứng (20-70 HRC), HRB cho thép mềm hơn, HRA cho thép rất cứng như cacbua.
Dùng mũi xuyên hình tháp kim cương, lực tải nhỏ (từ 1 g đến 1000 g). Phù hợp với các mẫu mỏng, lớp phủ hoặc đo độ cứng vi mô. Giá trị HV được tính bằng tỷ lệ giữa lực và diện tích vết lõm. Đây là thang đo chính xác và linh hoạt nhất.
Thang đo
Ký hiệu
Mũi xuyên
Phạm vi áp dụng
Đặc điểm
Brinell
HBW
Bi cacbua
Thép mềm – trung bình
Vết lõm lớn, độ chính xác trung bình
Rockwell
HRC, HRB
Kim cương / bi thép
Thép cứng – mềm
Nhanh, phổ biến trong sản xuất
Vickers
HV
Tháp kim cương
Mọi loại thép, lớp phủ
Chính xác cao, đo vi mô
Yếu tố ảnh hưởng đến độ cứng của thép
Độ cứng của thép không phải là hằng số, nó thay đổi theo thành phần hóa học, quy trình nhiệt luyện và cấu trúc vi mô.
Hàm lượng cacbon
Cacbon là nguyên tố quyết định độ cứng cơ bản. Thép càng chứa nhiều cacbon, độ cứng càng cao. Thép cacbon thấp (dưới 0,25% C) có độ cứng khoảng 100-150 HB, thép cacbon trung bình (0,25-0,6% C) đạt 150-250 HB, thép cacbon cao (trên 0,6% C) có thể đạt 250-400 HB sau tôi. Tuy nhiên, hàm lượng cacbon quá cao làm tăng giòn.
Nguyên tố hợp kim
Các nguyên tố như Cr, Mo, V, Mn, Si khi kết hợp với cacbon tạo thành cacbua cứng, nâng cao độ cứng và khả năng chịu nhiệt. Thép gió (HSS) chứa W, Mo, V có thể đạt độ cứng 60-68 HRC. Thép không gỉ martensit chứa Cr đạt 50-58 HRC.
Nhiệt luyện
Ba quá trình nhiệt luyện chính ảnh hưởng trực tiếp đến độ cứng của thép:
Tôi: Làm nóng đến nhiệt độ austenit hóa rồi làm nguội nhanh, tạo martensit – cấu trúc cứng nhất. Độ cứng tăng mạnh nhưng thép dễ giòn.
Ram: Hâm nóng thép sau tôi ở nhiệt độ thấp (150-300°C) giúp giảm ứng suất, tăng độ dai nhưng giảm nhẹ độ cứng.
Ủ: Làm nóng và làm nguội chậm, tạo cấu trúc ferit-peclit mềm, độ cứng thấp nhất.
Cấu trúc vi mô
Thép có cấu trúc martensit cứng nhất (lên đến 68 HRC), tiếp đến là bainit, peclit, ferit mềm nhất. Kích thước hạt nhỏ hơn cũng làm tăng độ cứng (hiệu ứng Hall-Petch).
Ứng dụng thực tế dựa trên độ cứng của thép
Lựa chọn độ cứng phù hợp là yếu tố sống còn trong thiết kế và sản xuất:
Dao cắt, khuôn dập, mũi khoan: cần độ cứng rất cao (58-66 HRC) để duy trì lưỡi cắt sắc bén, chống mài mòn. Thép gió, thép dụng cụ cacbon cao là lựa chọn hàng đầu.
Trục, bánh răng, ổ bi: độ cứng trung bình đến cao (30-58 HRC) kết hợp độ dai tốt sau ram. Thép hợp kim thấp như 4140, 4340 thường được sử dụng.
Khung xe, thép xây dựng: độ cứng thấp (100-200 HB) nhưng đảm bảo độ dẻo, dễ uốn, hàn. Thép CT3, SS400, A36 là tiêu biểu.
Lưỡi cưa, lò xo: cần độ cứng vừa phải kết hợp đàn hồi, thường xử lý nhiệt ở 45-50 HRC.
Sai lầm thường gặp khi đánh giá độ cứng của thép
Nhiều người mới nhầm lẫn giữa “cứng” và “bền”. Thép rất cứng (trên 60 HRC) có thể bị gãy giòn khi chịu va đập mạnh. Ngược lại, thép mềm dễ bị biến dạng vĩnh viễn. Cần cân bằng giữa độ cứng và độ dai thông qua nhiệt luyện.
Sai lầm thứ hai là không hiểu đơn vị đo. HRC 50 không tương đương 500 HB, cần bảng chuyển đổi hoặc phần mềm. Dùng sai thang đo dẫn đến đọc kết quả không chính xác.
Sai lầm thứ ba là bỏ qua việc đo độ cứng trên bề mặt đã qua gia công. Lớp thấm cacbon, lớp phủ hoặc biến dạng nguội có thể cho kết quả sai lệch so với lõi thép.
Lưu ý quan trọng khi sử dụng số liệu độ cứng của thép
Luôn ghi rõ thang đo kèm giá trị, ví dụ “58 HRC” thay vì “58”.
Với thép nhiệt luyện, độ cứng đo trên mẫu đã xử lý bề mặt (mài nhẵn, không oxy hóa).
Thép cán nóng và cán nguội có độ cứng khác nhau do biến cứng nguội.
Độ cứng không đồng nhất trên tiết diện lớn do hiệu ứng kích thước và tốc độ nguội.
Đối với thép làm khuôn, độ cứng bề mặt thường được yêu cầu cao hơn lõi để chống mòn, lõi cần dai.

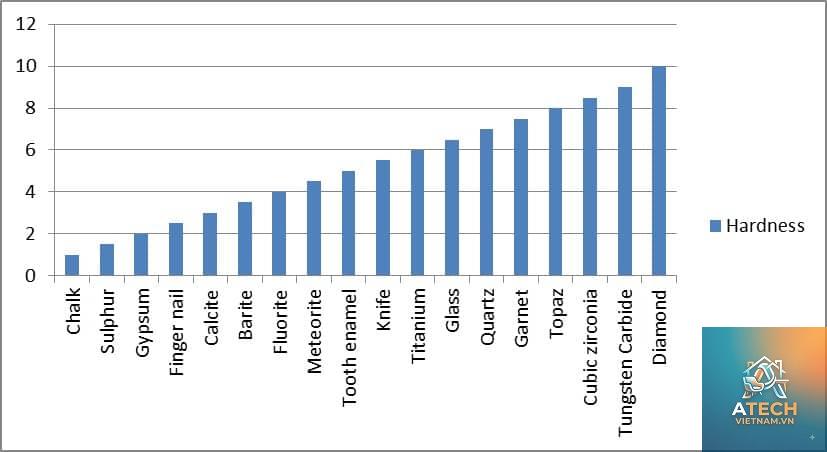

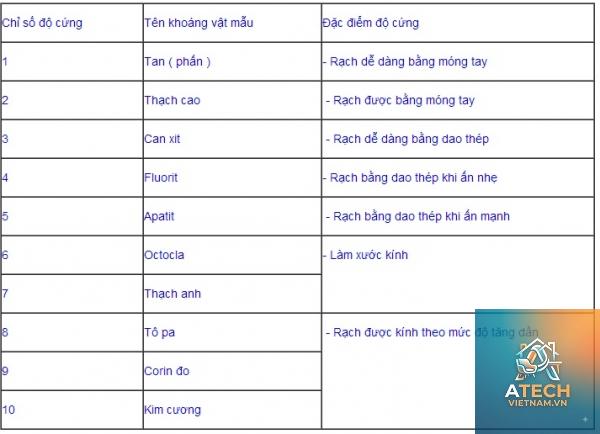

Thép có độ cứng vượt trội so với nhôm (30-100 HB), đồng thau (40-100 HB) hay nhựa kỹ thuật. Tuy nhiên, ceramic (Al₂O₃, SiC) có độ cứng cao hơn nhiều (trên 2000 HV), nhưng giòn. Thép dụng cụ đạt 800-900 HV, trong khi cacbua vonfram (WC) có thể đạt 1800-2200 HV.
Phương pháp cải thiện độ cứng của thép
Ngoài tăng hàm lượng cacbon và thêm hợp kim, các kỹ thuật xử lý bề mặt như thấm nitơ, thấm cacbon, phủ PVD/CVD có thể tăng độ cứng bề mặt lên đến 1200-1500 HV mà vẫn giữ lõi dai. Nhiệt luyện chân không và tôi cảm ứng cũng cho kết quả đồng đều hơn.
Câu hỏi thường gặp về độ cứng của thép
Độ cứng của thép được đo bằng đơn vị gì?
Phổ biến nhất là Brinell (HB), Rockwell (HRC, HRB, HRA) và Vickers (HV). Mỗi đơn vị phù hợp với một dải độ cứng và điều kiện đo khác nhau.
Thép có độ cứng bao nhiêu là tốt?
Không có con số tuyệt đối, tùy ứng dụng. Dao cắt cần 58-66 HRC, thép kết cấu chịu lực cần 25-35 HRC, thép xây dựng thường dưới 200 HB.
Làm thế nào để tăng độ cứng của thép?
Chủ yếu qua tôi và ram ở nhiệt độ thích hợp. Tăng hàm lượng cacbon hoặc thêm nguyên tố hợp kim cũng giúp tăng độ cứng tối đa có thể đạt được.
Không. Độ cứng là khả năng chống xâm nhập bề mặt, còn độ bền kéo là khả năng chống đứt dưới lực kéo. Hai chỉ số này có tương quan nhưng không hoàn toàn tuyến tính.
Thép không gỉ có độ cứng cao không?
Một số loại thép không gỉ martensit (420, 440C) có thể đạt 50-58 HRC sau nhiệt luyện, nhưng thép không gỉ austenit (304, 316) chỉ đạt 80-200 HB và không thể làm cứng bằng nhiệt.
Độ cứng ảnh hưởng thế nào đến gia công?
Thép cứng hơn khó gia công hơn, làm mòn dao nhanh, cần tốc độ cắt thấp và dung dịch làm mát. Với thép trên 50 HRC, thường phải dùng dao cacbua hoặc CBN.
Kết luận
Độ cứng của thép là thông số kỹ thuật cốt lõi, chi phối toàn bộ quá trình chọn vật liệu, thiết kế và gia công. Hiểu rõ các thang đo, yếu tố ảnh hưởng và ứng dụng cụ thể giúp kỹ sư và nhà sản xuất tối ưu hóa chi phí, nâng cao chất lượng sản phẩm. Để đạt được độ cứng mong muốn, cần kết hợp kiểm soát thành phần, lựa chọn quy trình nhiệt luyện phù hợp và đo kiểm chính xác. Với sự phát triển của thép hợp kim và công nghệ xử lý bề mặt, khả năng tùy chỉnh độ cứng ngày càng linh hoạt, đáp ứng mọi yêu cầu khắt khe từ công nghiệp đến đời sống.
