Khi cầm trên tay một chiếc máy khoan, ít ai để ý rằng đằng sau vẻ ngoài đơn giản là một hệ thống cơ khí và điện tử phức tạp. Hiểu rõ cấu tạo máy khoan không chỉ giúp bạn sử dụng thiết bị an toàn hơn mà còn là chìa khóa để bảo trì, sửa chữa và chọn mua đúng loại phù hợp với nhu cầu. Bài viết này sẽ mổ xẻ từng bộ phận bên trong máy khoan, giải thích nguyên lý hoạt động và đưa ra những so sánh thực tế giúp bạn trở thành người dùng thông thái.
Cấu tạo máy khoan là gì? Tổng quan về bộ máy bên trong
Cấu tạo máy khoan là sự kết hợp của nhiều cụm chi tiết cơ khí và điện tử nhằm tạo ra chuyển động quay cho mũi khoan, đồng thời truyền lực để khoan xuyên qua các vật liệu như gỗ, kim loại, bê tông. Mỗi loại máy khoan (khoan cầm tay, khoan búa, khoan đứng) có cấu tạo khác nhau đôi chút, nhưng nhìn chung đều có những bộ phận cốt lõi sau: động cơ, hộp giảm tốc, trục chính, bộ phận kẹp mũi khoan, bộ phận điều khiển và vỏ máy. Sự tinh chỉnh của từng bộ phận quyết định công suất, tốc độ và độ bền của máy.

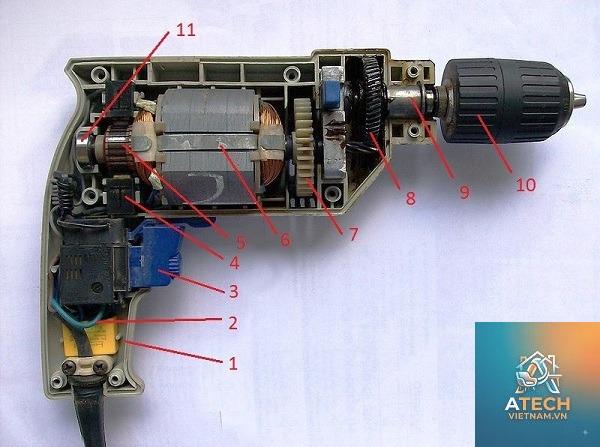

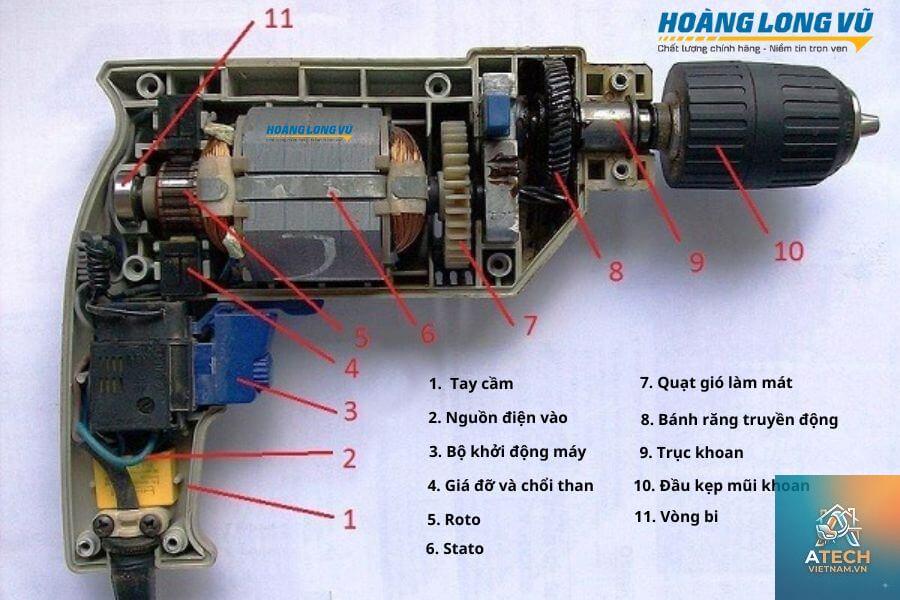

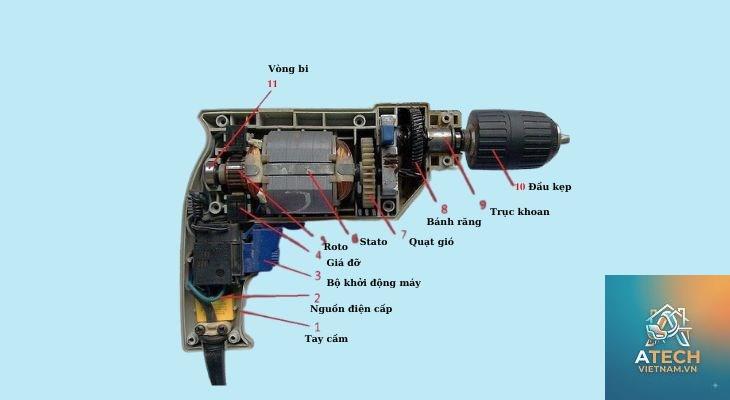

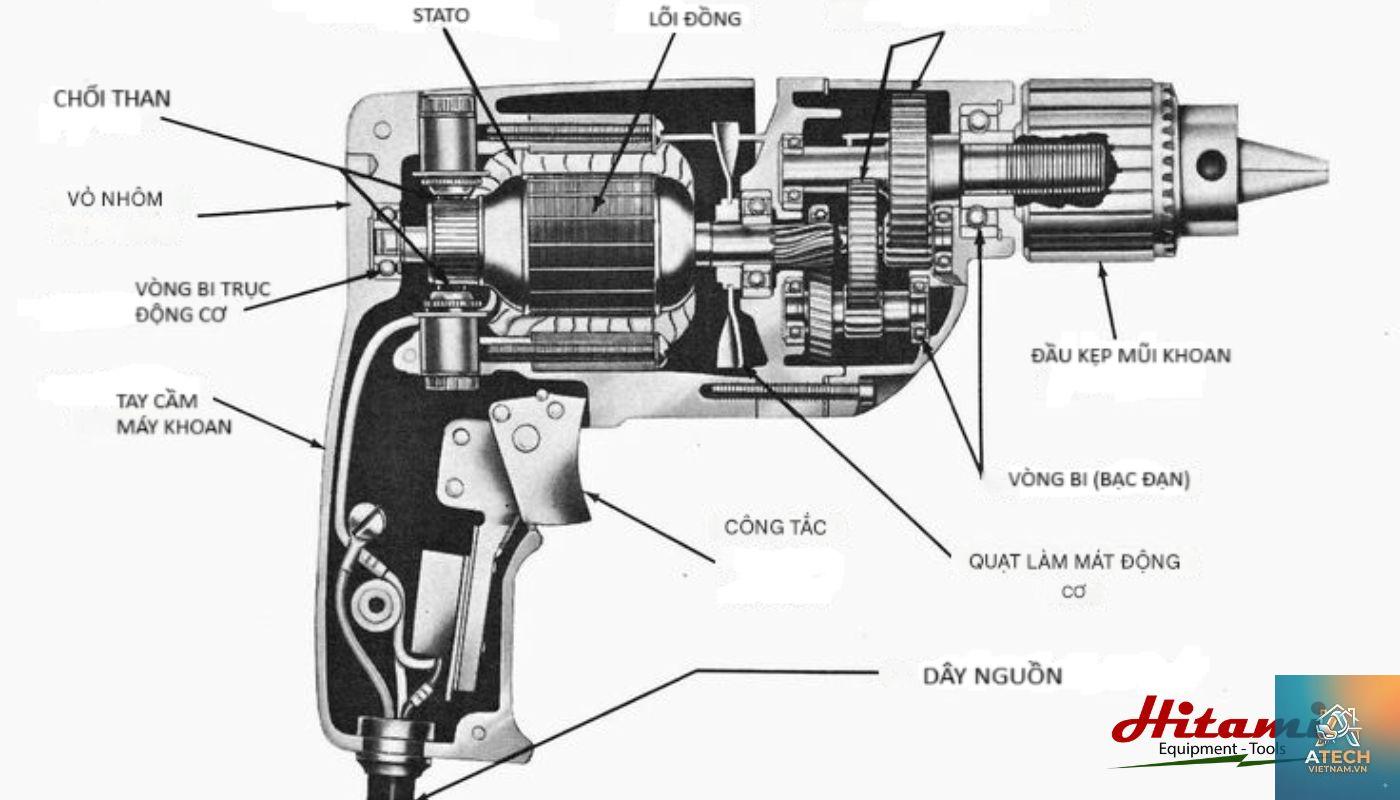

Các bộ phận chính trong cấu tạo máy khoan
Động cơ – trái tim của máy khoan
Động cơ là nguồn cung cấp năng lượng chính. Hầu hết máy khoan hiện đại sử dụng động cơ điện một chiều (DC) hoặc xoay chiều (AC). Động cơ máy khoan có hai loại phổ biến:
Động cơ chổi than (Brushed motor): Dùng chổi than để dẫn điện vào rotor. Loại này rẻ, dễ thay thế nhưng nhanh mòn và sinh nhiệt cao.
Động cơ không chổi than (Brushless motor): Sử dụng mạch điện tử để điều khiển, hiệu suất cao hơn 30–50%, ít nhiệt, bền bỉ hơn và kích thước nhỏ gọn hơn.
Động cơ được đánh giá qua thông số vòng quay không tải (RPM) và mô-men xoắn (Nm). Ví dụ, máy khoan pin thường có tốc độ 0–1.800 RPM thay đổi theo lực bóp cò.
Hộp giảm tốc (Gearbox)
Đây là bộ phận đảm nhiệm việc giảm tốc độ quay của động cơ xuống phù hợp với công việc, đồng thời tăng mô-men xoắn. Hộp số máy khoan thường có từ 1 đến 2 cấp tốc độ. Cấp 1 (low gear) dùng để khoan xoáy ốc vít, khoan thép dày, yêu cầu lực mạnh. Cấp 2 (high gear) dùng để khoan gỗ hoặc vật liệu nhẹ với tốc độ cao. Bên trong hộp giảm tốc là các bánh răng kim loại hoặc nhựa chịu lực, được bôi trơn bằng mỡ đặc.
Trục chính và hệ thống ly hợp
Trục chính là bộ phận truyền chuyển động từ hộp giảm tốc ra mâm cặp. Ở máy khoan búa, trục chính có thêm cơ cấu pít-tông tạo lực đập dọc trục. Ly hợp (clutch) là vòng xoay điều chỉnh mô-men xoắn, có tác dụng ngắt kết nối khi lực cản vượt ngưỡng, bảo vệ người dùng và tránh hỏng mũi khoan. Thông thường có 15–20 vị trí trên vòng ly hợp, vị trí thấp (1–5) dành cho ốc vít nhỏ, vị trí cao cho khoan thép hay bê tông.
Mâm cặp (Chuck) – bộ phận kẹp mũi khoan
Mâm cặp có nhiệm vụ giữ chặt mũi khoan. Hai loại phổ biến:
Loại mâm cặp
Đặc điểm
Ưu nhược điểm
Mâm cặp răng cưa (Keyed Chuck)
Dùng chìa vặn để siết chặt
Giữ cực chặt, phù hợp khoan nặng; nhưng thao tác chậm, dễ mất chìa.
Mâm cặp không chìa (Keyless Chuck)
Siết bằng tay, thường có gai nhám
Nhanh, tiện, phổ biến trên máy khoan pin; nhưng dễ lỏng khi tải nặng.
Mâm cặp thường có kích thước 0.8–10 mm (máy 10 ly), 1–13 mm (máy 13 ly). Khi kẹp cần đảm bảo 3 vấu kẹp đều nhau.
Công tắc, biến tốc và đèn LED
Công tắc dạng cò dễ bấm, tích hợp chiết áp điều chỉnh tốc độ bằng lực bóp. Phía trên cò thường có công tắc chọn chiều quay (thuận/nghịch). Một số máy có nút khóa cò để giữ máy hoạt động liên tục. Đèn LED chiếu sáng vùng làm việc là tính năng hữu ích khi khoan ở góc tối hay dưới tủ bếp.
Vỏ máy thường làm từ nhựa ABS cao cấp hoặc hợp kim nhôm ở thân máy cao cấp. Vỏ có thiết kế khe tản nhiệt và quạt gió gắn trên động cơ để hút không khí mát vào làm mát. Tay cầm bọc cao su chống trượt. Pin (với máy không dây) hoặc dây nguồn (máy có dây) được thiết kế chống giật, có cổng xả pin hoặc khớp nối dây.
Phân loại cấu tạo máy khoan theo nguyên lý hoạt động
Máy khoan cầm tay thông thường (Drill)
Đây là loại phổ biến nhất. Cấu tạo đơn giản: động cơ, hộp số 1–2 cấp, mâm cặp, không có cơ chế đập. Phù hợp khoan gỗ, kim loại, nhựa và vặn ốc vít. Cấu tạo máy khoan loại này chú trọng mô-men xoắn ổn định ở dải tốc độ trung bình.

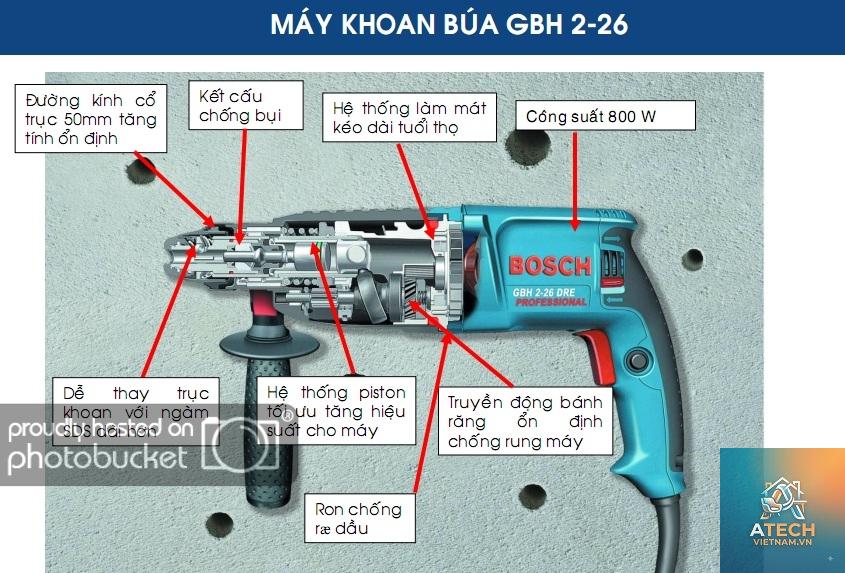

Máy khoan búa (Hammer drill)
Ngoài các bộ phận trên, máy khoan búa có thêm cơ cấu va đập dọc trục. Một piston nhỏ trong hộp số tạo ra lực đập tần số cao (từ 10.000 đến 70.000 lần/phút) kết hợp với xoay. Cấu tạo phức tạp hơn: trục lệch tâm, piston, chốt đập. Loại này cần tay cầm phụ và hộp số được gia cố để chịu rung động.
Máy khoan đục bê tông (Rotary hammer)
Khác với máy khoan búa thông thường, loại này dùng cơ chế pít-tông khí nén để sinh lực đập mạnh hơn gấp nhiều lần. Cấu tạo gồm: động cơ, cơ cấu lệch tâm, hệ thống pít-tông, trục chuyên dụng để gắn mũi SDS-plus hoặc SDS-max. Thích hợp cho khoan bê tông cốt thép và đục phá nhẹ.
So sánh chi tiết: Cấu tạo máy khoan có dây và máy khoan không dây
Bộ phận
Máy khoan có dây (AC)
Máy khoan không dây (DC)
Nguồn điện
Dây điện nối trực tiếp, công suất ổn định
Pin lithium-ion, dung lượng 12V–36V, thời gian sạc 1–2 giờ
Động cơ
Chổi than hoặc brushless
Brushless là xu hướng, tiết kiệm pin
Mâm cặp
Chủ yếu dạng keyless
Keyless là chính, đôi khi có thêm ly hợp
Hộp số
2 cấp, sang số bằng cơ
2 cấp hoặc vô cấp điện tử
Trọng lượng
Nhẹ hơn vì không pin
Nặng hơn do pin tích hợp, nhưng gọn và linh hoạt
Bảo dưỡng
Dễ thay chổi than, vệ sinh quạt
Bảo dưỡng pin, mạch BMS phức tạp
Nếu bạn làm việc cố định trong xưởng, máy có dây cho hiệu suất cao, bền. Nếu cần di chuyển nhiều, máy pin với cấu tạo máy khoan nhỏ gọn là lựa chọn tối ưu.
Nguyên lý hoạt động: Từ khi bật công tắc đến khi mũi khoan xoay
Khi người dùng bóp cò, dòng điện từ pin hoặc nguồn AC đi qua mạch điều khiển (có thể là triac hoặc PWM) đến động cơ. Rotor động cơ quay, moment xoắn truyền qua bánh răng sơ cấp đến hộp giảm tốc. Tùy vị trí cần số, tốc độ được giảm hoặc tăng. Trục ra kết nối với mâm cặp, mũi khoan quay. Ở máy khoan búa, lực đập được tạo ra đồng thời nhờ cơ cấu piston. Khi lực cản lớn hơn mức cài ly hợp, vòng ly hợp trượt, phát ra tiếng “tạch tạch” báo hiệu nguy hiểm.
Lợi ích và hạn chế khi hiểu rõ cấu tạo máy khoan
Lợi ích
Gồm 5 bộ phận cốt lõi: động cơ, hộp giảm tốc, trục chính (có thể kèm ly hợp), mâm cặp, công tắc điều khiển và vỏ máy. Máy khoan búa có thêm cơ cấu piston tạo lực đập.
Động cơ không chổi than khác gì so với động cơ có chổi than trong cấu tạo máy khoan?
Động cơ không chổi than (BLDC) không có chổi than và cổ góp, thay vào đó là nam châm vĩnh cửu trên rotor và cuộn dây stator điều khiển bằng mạch điện tử. Kết quả: hiệu suất cao hơn, ít nhiệt, kích thước nhỏ, tuổi thọ gấp 2–3 lần máy có chổi than.
Cấu tạo máy khoan pin có gì khác biệt so với máy khoan dây?
Máy khoan pin có thêm bộ pin lithium-ion và mạch BMS quản lý sạc/xả, động cơ thường là brushless để tiết kiệm năng lượng. Hộp số và mâm cặp tương tự nhưng thiết kế nhỏ gọn hơn.
Làm thế nào để nhận biết ly hợp trong cấu tạo máy khoan bị hỏng?
Dấu hiệu: Khi bạn đặt vòng ly hợp ở mức thấp (vd:1-2) mà máy vẫn quay liên tục không trượt khi gặp lực cản; hoặc ngược lại, khi ở mức cao nhất máy vẫn bị trượt thành tiếng lạch cạch. Lúc đó cần thay thế cụm ly hợp.
Mâm cặp keyless và keyed khác nhau thế nào trong cấu tạo máy khoan?
Mâm keyed có 3 vấu kẹp bằng răng và dùng chìa vặn để siết, giữ cực chặt (mô-men kẹp >5 Nm). Mâm keyless dùng lực tay xoay vỏ ngoài, tiện lợi nhưng chỉ đạt mô-men kẹp 2–3 Nm, dễ lỏng khi khoan bê tông.
Cấu tạo máy khoan búa có thêm bộ phận gì để tạo lực đập?
Bộ phận chính là cụm piston-không khí: một piston trong xi-lanh được dẫn động bởi bánh lệch tâm, nén không khí nén làm trượt piston đập, va đập vào đe truyền lực xuống mũi khoan. Trên thân máy có thêm công tắc chuyển chế độ khoan/khoan búa.
Kết luận
Hiểu rõ cấu tạo máy khoan không phải là điều quá khó nếu bạn chia nhỏ thành từng cụm chi tiết. Từ động cơ, hộp số, mâm cặp cho đến ly hợp và vỏ máy, mỗi bộ phận đều có vai trò và đặc điểm riêng. Khi đọc bài viết này, bạn đã nắm được kiến thức nền tảng để tự tin hơn khi sử dụng, bảo dưỡng hay mua sắm máy khoan. Hãy áp dụng ngay những lưu ý về dầu mỡ bôi trơn hộp số và kiểm tra chổi than để máy khoan của bạn luôn trong tình trạng tốt nhất.
