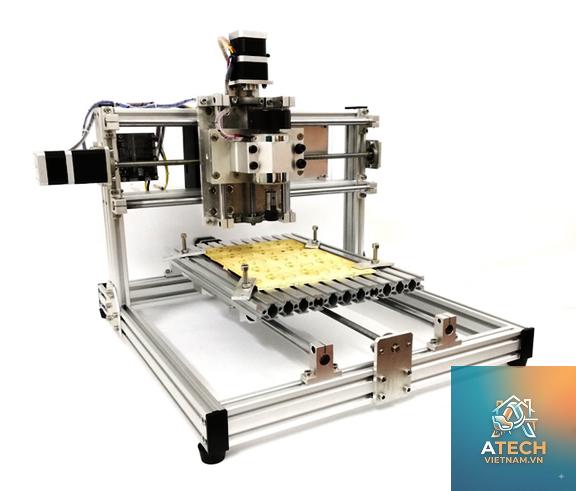

Việc tự chế tạo một chiếc máy CNC đang ngày càng phổ biến trong cộng đồng DIY và các xưởng sản xuất nhỏ. Một trong những yếu tố quyết định độ chính xác và độ bền của máy chính là khung máy. Nếu bạn đang tìm kiếm cách làm khung máy CNC từ nhôm định hình, bài viết này sẽ cung cấp cho bạn lộ trình chi tiết từ khâu chọn vật liệu, thiết kế, gia công cho đến lắp ráp hoàn chỉnh. Nhôm định hình là lựa chọn tối ưu nhờ trọng lượng nhẹ, độ cứng tốt và khả năng tùy biến linh hoạt, giúp bạn tiết kiệm thời gian và công sức so với khung thép hàn truyền thống.
Nhôm Định Hình Là Gì Và Tại Sao Nên Dùng Cho Khung Máy CNC?
Nhôm định hình (aluminum extrusion profile) là vật liệu được sản xuất bằng cách đùn ép nhôm nóng chảy qua khuôn có tiết diện xác định, tạo ra các thanh nhôm với nhiều hình dạng khác nhau: vuông, chữ nhật, chữ H, chữ T, rãnh chữ T… Các thanh nhôm này thường có hệ thống rãnh và lỗ tiêu chuẩn giúp kết nối với nhau bằng các phụ kiện như vít, đai ốc, góc nối, bạc chêm.
Khung máy CNC yêu cầu độ cứng vững cao, khả năng chịu tải tốt và ít rung động. Nhôm định hình đáp ứng hoàn hảo các yêu cầu đó bởi các đặc tính nổi bật:
Trọng lượng nhẹ hơn thép từ 2-3 lần, giúp di chuyển và lắp đặt dễ dàng.
Độ cứng cao nhờ quy trình ép đùn và xử lý nhiệt, chịu lực uốn và xoắn tốt.
Khả năng chống ăn mòn tự nhiên nhờ lớp oxit nhôm bảo vệ, không cần sơn hay mạ.
Linh hoạt trong thiết kế: có thể tháo rời, nâng cấp, mở rộng dễ dàng mà không cần hàn.
Độ chính xác cao: các thanh nhôm được sản xuất với dung sai ±0.1mm, giảm sai số khi lắp ghép.
Phân Loại Nhôm Định Hình Thường Dùng Cho CNC
Không phải loại nhôm nào cũng phù hợp cho khung máy CNC. Tùy vào kích thước bàn máy và vật liệu gia công mà bạn chọn tiết diện phù hợp. Với đa số dự án DIY, profile 4040 và 4080 là lựa chọn an toàn nhất cho khung máy CNC từ nhôm định hình.
Những Thành Phần Cần Chuẩn Bị Trước Khi Bắt Tay Vào Làm
Để thực hiện cách làm khung máy CNC từ nhôm định hình một cách trơn tru, bạn cần lên danh sách vật tư và dụng cụ đầy đủ.
Vật Tư Chính
Thanh nhôm định hình: đã cắt sẵn theo kích thước thiết kế, các đầu được phay mặt phẳng hoặc bo tròn.
Phụ kiện kết nối: đai ốc chữ T (T-nut), vít đầu chìm, vít đầu lục giác, góc nối 90 độ, tấm nối thẳng.
Ray trượt và bạc trượt: ray vuông hoặc ray tròn tùy độ chính xác yêu cầu.
Trục vít me đai ốc (ballscrew) hoặc vít me thường: dẫn động cho các trục X, Y, Z.
Động cơ bước (stepper motor) và driver.
Bo mạch điều khiển (Arduino/GRBL, Mach3, hoặc controller chuyên dụng).
Nguồn điện, dây điện, công tắc hành trình.
Trục chính (spindle) – có thể là máy khắc laser hoặc spindle DC/AC.
Dụng Cụ Cần Có
Máy cắt nhôm (cưa lọng, máy cắt mâm) – tốt nhất dùng cưa tay có hướng dẫn để tránh ba via.
Máy khoan cầm tay và mũi khoan hợp kim để khoan lỗ bắt vít.
Bộ dụng cụ lục giác, cờ lê mở.
Thước đo laser hoặc thước cặp, thước vuông.
Cân bằng laser hoặc thủy chuẩn để chỉnh độ phẳng khung.
Keo giữ ren (loctite) để cố định ốc vít không bị lỏng khi rung.
Quy Trình Làm Khung Máy CNC Từ Nhôm Định Hình Bước-Đến-Bước
Mỗi bước đều có lưu ý để tránh sai sót.
Bước 1: Thiết Kế Kích Thước Và Bản Vẽ Khung
Trước khi cắt nhôm, bạn cần có bản vẽ 3D hoặc ít nhất là bản phác thảo với kích thước chính xác. Các thông số quan trọng gồm:
Khoảng làm việc (ví dụ: 600x400x100mm).
Chiều dài các thanh profile theo từng trục.
Khoảng cách giữa các điểm bắt vít, dựa trên rãnh profile.
Vị trí đặt ray trượt, vít me, động cơ.

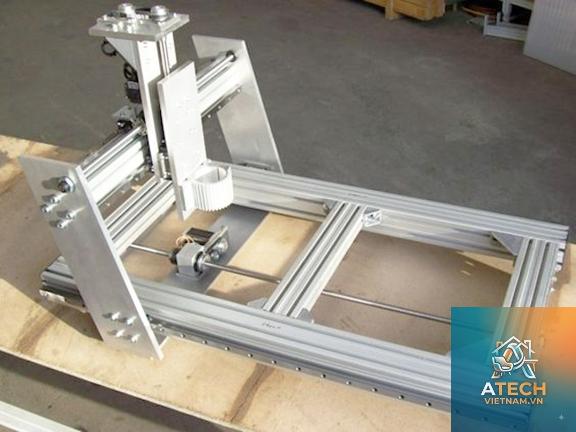

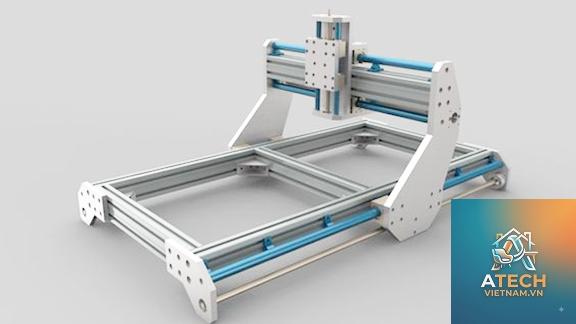

Sử dụng phần mềm như Fusion 360, SketchUp hay thậm chí AutoCAD để mô phỏng. Hãy tính thêm dung sai 1-2mm cho dễ điều chỉnh. Một khung máy CNC cơ bản thường có cấu trúc dạng cổng Gantry: hai thanh dài làm đế (trục Y), hai thanh ngang làm cổng (trục X) và hai trụ dọc làm giá đỡ trục Z.
Bước 2: Chọn Và Cắt Nhôm Định Hình
Đặt mua hoặc tự cắt thanh nhôm theo kích thước. Nếu mua cắt sẵn, yêu cầu đầu cắt phẳng, vuông góc 90°. Nếu tự cắt, hãy dùng cưa mâm hoặc cưa lọng có răng mịn, bôi trơn bằng dầu cắt gọt để giảm ba via. Sau khi cắt, dùng giấy nhám mịn hoặc dũa để làm sạch mép cắt. Đo lại từng thanh, tất cả phải chính xác trong khoảng ±0.5mm.
Bước 3: Khoan Lỗ Và Taro Ren (Nếu Cần)
Hầu hết các profile đều có rãnh chữ T, bạn chỉ cần chèn đai ốc chữ T vào rãnh và bắt vít trực tiếp. Tuy nhiên, một số vị trí chịu lực lớn (góc, chân đế) nên khoan lỗ qua thân profile và taro ren M5 hoặc M6 để bắt vít trực tiếp, tăng độ cứng. Khi khoan, dùng mũi chuyên dụng cho nhôm, tốc độ thấp, có dung dịch làm mát. Lỗ phải cách mép profile tối thiểu 10mm để tránh nứt.
Bước 4: Lắp Ráp Khung Sơ Bộ
Lắp từng khối nhỏ trước khi ghép thành khung hoàn chỉnh:
Lắp phần đế (trục Y): hai thanh dài, ghép bằng các góc nối 90° hoặc tấm nối ngang. Siết ốc vừa tay, chưa cố định hoàn toàn.
Lắp cổng Gantry (trục X): ghép hai thanh ngang với hai trụ đứng, tạo hình chữ U. Đảm bảo góc vuông tuyệt đối.
Lắp cổng lên đế: dùng các tấm nối chữ L gia cố chân cổng với đế. Kiểm tra độ vuông góc bằng thước vuông.
Sau khi lắp chính xác, siết chặt toàn bộ ốc vít. Nên dùng keo giữ ren cho các vị trí quan trọng.
Bước 5: Gia Cố Và Cân Chỉnh
Khung nhôm có thể hơi linh động nếu lắp ráp không chặt. Bạn cần thêm các thanh chéo giằng ở mặt sau hoặc mặt dưới để tăng độ cứng xoắn. Dùng thanh profile nhỏ hơn (như 2020) bắt chéo giữa các trụ. Sau đó dùng thước laser hoặc thước thủy chỉnh độ phẳng của mặt đế, đảm bảo toàn bộ khung nằm trên mặt phẳng ngang, các trục thẳng góc. Độ lệch không quá 0.1mm trên toàn bộ chiều dài.
Bước 6: Lắp Ray Trượt, Vít Me Và Động Cơ
Gắn ray trượt lên thanh profile bằng vít M4 hoặc M5 dùng đai ốc chữ T. Dùng thước cặp để căn chỉnh hai ray song song, khoảng cách đều nhau. Lắp bạc trượt hoặc khối trượt lên ray, một đầu gắn với bàn máy. Lắp vít me và đai ốc vít me vào đúng tâm trục. Kết nối động cơ bước với vít me qua khớp nối mềm (coupling). Siết chặt nhưng đảm bảo vít me quay nhẹ nhàng, không bị cản trở.
Bước 7: Kiểm Tra Và Hoàn Thiện Phần Cứng
Xoay thử tay, kiểm tra các trục có di chuyển trơn tru không. Đo lại độ song song của các trục, độ vuông góc của cổng so với bàn máy. Nếu thấy lệch, nới lỏng ốc và điều chỉnh lại. Đây là bước quyết định độ chính xác của máy sau này, hãy làm tỉ mỉ.
So Sánh Khung Nhôm Định Hình Với Khung Thép Hàn
Để bạn có cái nhìn toàn diện, bảng dưới so sánh hai loại khung phổ biến nhất trong chế tạo máy CNC DIY:
Tiêu Chí
Khung Nhôm Định Hình
Khung Thép Hàn
Trọng lượng
Nhẹ (khoảng 1/3 so với thép)
Nặng, khó di chuyển
Độ cứng
Khá tốt, phù hợp gia công gỗ, nhựa, kim loại mềm
Rất cứng, phù hợp phay kim loại cứng
Độ chính xác gia công
±0.1mm nếu lắp ráp tốt
±0.05mm hoặc tốt hơn (sau khi ủ)
Thời gian chế tạo
1-2 ngày (không cần hàn)
3-5 ngày (cần hàn, ủ, sơn)
Tính linh hoạt
Có thể tháo lắp, nâng cấp dễ dàng
Khi hàn xong rất khó thay đổi
Chi phí
Trung bình (nhôm profile + phụ kiện)
Rẻ hơn nếu tự hàn, nhưng cao nếu thuê hàn
Chống rung
Cần thêm giằng chéo, đệm chống rung
Tự nhiên hấp thụ rung tốt hơn do khối lượng
Chống gỉ
Tự nhiên không gỉ
Cần xử lý bề mặt sơn/mạ
Nhìn chung, cách làm khung máy CNC từ nhôm định hình phù hợp với người mới bắt đầu hoặc các xưởng nhỏ cần máy linh hoạt, dễ thay đổi. Với máy phay kim loại chuyên nghiệp, vẫn nên cân nhắc khung thép hoặc nhôm đúc.
Lợi Ích Và Hạn Chế Khi Sử Dụng Nhôm Định Hình
Lợi ích
Lắp ráp nhanh, không cần kỹ năng hàn.
Dễ dàng tháo rời để bảo trì, di chuyển hoặc nâng cấp kích thước.
Tiết kiệm thời gian cho phép chỉnh sửa lỗi lắp ráp.
Vật liệu phổ biến, có sẵn nhiều kích thước, giá cạnh tranh.
Hạn chế
Độ cứng không bằng thép khi chịu tải uốn cao.
Cần gia cố giằng chéo để hạn chế rung động khi cắt nhanh.
Các mối ghép vít có thể lỏng theo thời gian nếu không dùng keo giữ ren.
Không chịu được nhiệt độ cao (giới hạn khoảng 200°C) nên không dùng cho các ứng dụng hàn.
Sai Lầm Thường Gặp Khi Làm Khung Máy CNC Từ Nhôm Định Hình
Trong quá trình tư vấn và sửa chữa nhiều máy CNC tự chế, tôi nhận thấy những sai lầm sau đây lặp lại rất nhiều:
Chọn profile quá nhỏ so với kích thước bàn máy: Ví dụ dùng 2020 cho máy 1000x800mm, dẫn đến khung bị võng, rung lắc mạnh. Nguyên tắc: tiết diện profile càng lớn khi bàn máy càng to.
Không gia cố góc: Chỉ dùng góc nối đơn giản ở các góc Gantry, khiến cổng bị nghiêng dưới lực cắt. Cần thêm tấm nối chéo hoặc thanh giằng tam giác.
Siết ốc quá chặt hoặc quá lỏng: Siết quá chặt làm rãnh nhôm biến dạng, siết lỏng sẽ gây khe hở, mất độ cứng. Dùng lực kế (torque wrench) nếu có, ở mức 3-5 Nm cho vít M6.
Bỏ qua cân chỉnh độ phẳng: Khi lắp ray lên profile không phẳng, bạc trượt sẽ bị kẹt hoặc mòn nhanh. Phải kiểm tra bàn máy đã cân bằng chưa bằng thước thủy.
Lắp vít me lệch tâm: Nếu vít me không đồng trục với ray, sẽ gây ra lực cản và sai số bước. Cần dùng khớp nối mềm có khả năng bù lệch tâm nhỏ (0.2-0.5mm).
Lưu Ý Quan Trọng Khi Thi Công Khung Nhôm Định Hình
An toàn lao động: Khi cắt nhôm luôn đeo kính bảo hộ, găng tay, tránh tiếp xúc trực tiếp với mạt nhôm bay.
Sử dụng bản vẽ chi tiết: Trước khi cắt, in bản vẽ 2D và dán lên thanh nhôm để kiểm tra kích thước thực tế.
Kiểm tra độ song song của ray: Dùng đồng hồ so di chuyển dọc ray, sai lệch hai ray không quá 0.02mm.
Dùng đệm giảm rung: Giữa chân máy và sàn đặt thêm cao su hoặc đệm chống rung để giảm ồn và tăng độ chính xác.
Dự trù phụ kiện dư: Nên mua dư 10-20% đai ốc, vít, góc nối vì dễ bị mất hoặc hỏng trong quá trình lắp.

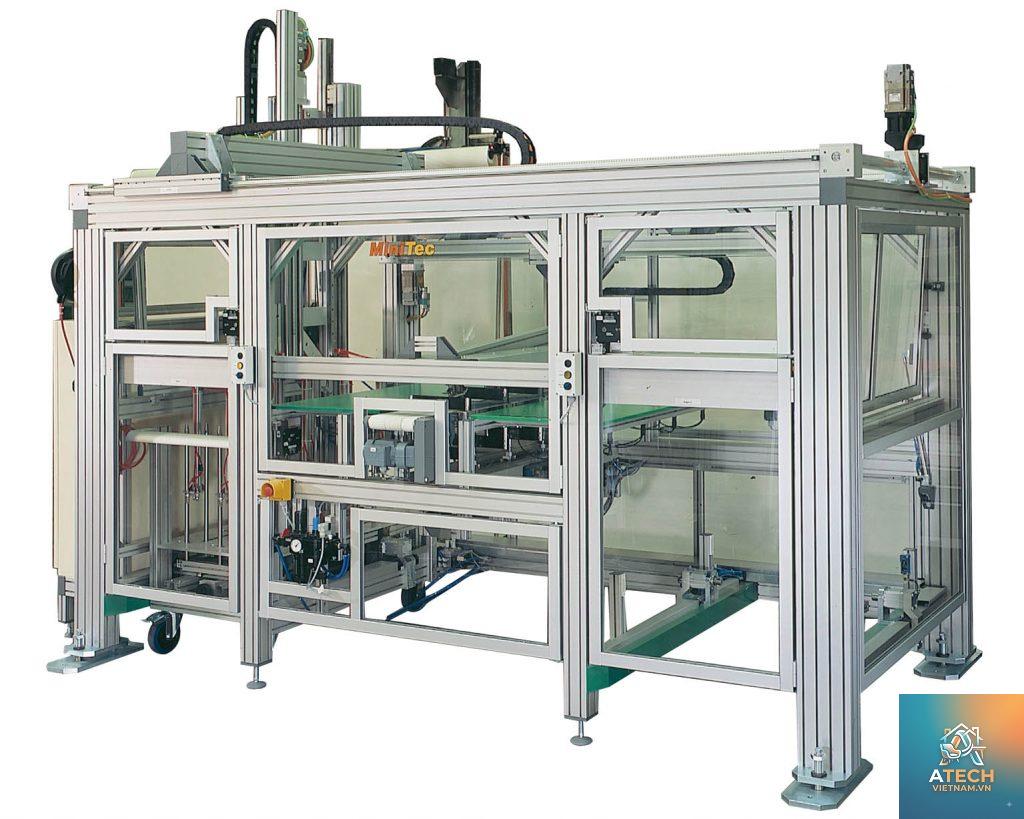

Ứng Dụng Thực Tế Của Máy CNC Khung Nhôm Định Hình

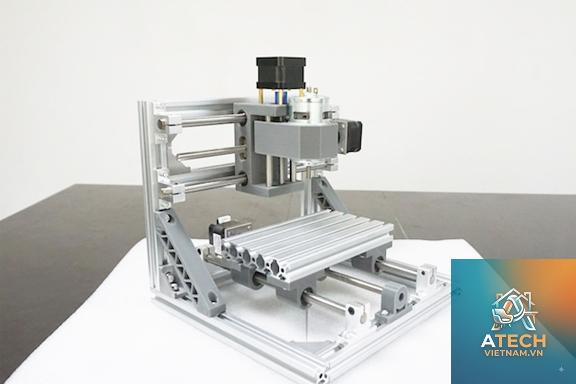

Khung máy CNC từ nhôm định hình phù hợp để chế tạo các loại máy:
Máy phay CNC gỗ, MDF, acrylic, nhựa, kim loại mềm như nhôm tấm.
Ví dụ điển hình: Một máy phay gỗ CNC với khung profile 4040, khoảng làm việc 600x400mm, sử dụng vít me 1605, động cơ NEMA23, spindle 1.5kW có thể gia công gỗ MDF với tốc độ tiến dao 2000mm/phút, độ chính xác lặp lại 0.05mm. Toàn bộ khung chỉ tiêu tốn khoảng 3-4 triệu đồng tiền nhôm định hình và phụ kiện, tiết kiệm hơn nhiều so với khung thép hàn.
Câu Hỏi Thường Gặp (FAQ)
Có thể dùng nhôm định hình thay thế hoàn toàn thép hàn cho máy CNC phay kim loại cứng không?
Với kim loại cứng như thép, inox thì khung nhôm định hình cần phải có tiết diện lớn (ít nhất 80x80mm) và tăng cường giằng tam giác nhiều điểm. Tuy nhiên, độ cứng vẫn thua khung thép hàn. Khuyên dùng khung nhôm cho gia công gỗ, nhựa và kim loại mềm (đồng, nhôm). Với thép, nên chọn khung thép hàn hoặc nhôm đúc đặc.
Chi phí để làm khung máy CNC từ nhôm định hình khoảng bao nhiêu?
Tùy vào kích thước. Với máy nhỏ 300x300mm, chi phí profile + phụ kiện khoảng 500k-1 triệu. Với máy trung bình 600x400mm, khoảng 2-4 triệu. Với máy lớn 1200x800mm, có thể lên đến 6-8 triệu. Cộng thêm ray, vít me, động cơ, điện tử, tổng thể từ 5-30 triệu tùy cấu hình.
Có cần phay mặt đầu profile trước khi lắp không?
Rất nên. Nếu đầu cắt không phẳng, khi ghép góc sẽ tạo ra khe hở, làm giảm độ cứng.
Nhôm thanh lito thường có rãnh hở, kém cứng hơn profile rãnh T đóng kín. Dùng tạm thời cho máy nhẹ, nhưng không ổn định lâu dài. Nếu nghiêm túc, hãy chọn profile rãnh T chính hãng (như MISUMI, Bosch Rexroth, hoặc nhôm nội địa chất lượng cao).
Kết Luận
Cách làm khung máy CNC từ nhôm định hình không quá phức tạp nếu bạn nắm vững nguyên tắc chọn vật liệu, thiết kế hợp lý và lắp ráp tỉ mỉ. Đây là giải pháp tuyệt vời cho người tự chế bởi tính linh hoạt, chi phí phải chăng và độ chính xác đáp ứng tốt nhu cầu gia công gỗ, nhựa, kim loại mềm. Quan trọng nhất là bạn cần đầu tư thời gian vào khâu đo đạc, cân chỉnh – bởi một khung máy chính xác là nền tảng cho mọi đường cắt đẹp và tuổi thọ của máy. Hãy bắt đầu với bản vẽ 3D, chọn profile phù hợp với kích thước mong muốn, và dần hoàn thiện máy CNC của riêng bạn. Chúc bạn thành công!
