Trong thế giới sản xuất hiện đại, tự động hóa đóng vai trò then chốt giúp doanh nghiệp nâng cao năng suất và giảm chi phí vận hành. Nếu bạn từng thắc mắc làm thế nào một dây chuyền đóng chai có thể hoạt động liên tục không cần con người can thiệp, câu trả lời nằm ở bộ điều khiển logic khả trình – hay chính là PLC. Vậy PLC là gì, vì sao nó lại quan trọng đến vậy? Bài viết này sẽ đi sâu vào định nghĩa, cấu tạo, nguyên lý hoạt động và những ứng dụng thực tế của PLC, giúp bạn có cái nhìn toàn diện từ cơ bản đến chuyên sâu.
Khái niệm PLC là gì?
PLC là viết tắt của Programmable Logic Controller, tạm dịch là bộ điều khiển logic khả trình. Đây là một thiết bị điện tử kỹ thuật số chuyên dụng được thiết kế để điều khiển các quy trình sản xuất hoặc máy móc trong môi trường công nghiệp. PLC hoạt động dựa trên một chương trình được lập trình sẵn, nhận tín hiệu từ các cảm biến đầu vào (như công tắc hành trình, cảm biến nhiệt độ, áp suất), xử lý logic và đưa ra tín hiệu điều khiển đến các thiết bị đầu ra (như van, động cơ, đèn báo).
Khác với máy tính thông thường, PLC được tối ưu để chịu được các điều kiện khắc nghiệt như nhiệt độ cao, rung động, nhiễu điện từ. Nó có thể vận hành liên tục 24/7 trong nhiều năm mà không cần tắt máy. Chính nhờ độ tin cậy và tính linh hoạt, PLC đã trở thành trái tim của hầu hết các hệ thống tự động hóa hiện nay.
Lịch sử phát triển của PLC
PLC ra đời vào cuối thập niên 1960 tại Mỹ, do kỹ sư Dick Morley thuộc công ty Modicon phát triển Trước đó, các hệ thống điều khiển chủ yếu dùng rơ le điện từ, việc thay đổi logic yêu cầu phải đấu nối lại dây phức tạp và tốn kém. PLC ra đời đã giải quyết bài toán này: thay vì thay đổi phần cứng, người vận hành chỉ cần sửa chương trình qua một thiết bị lập trình.
Từ đó đến nay, PLC đã trải qua nhiều thế hệ cải tiến. Đầu tiên là dòng PLC dùng vi xử lý 8-bit, sau đó phát triển lên 16-bit, 32-bit. Các chuẩn truyền thông như RS-232, RS-485, Ethernet/IP ra đời giúp PLC kết nối mạng dễ dàng hơn. Ngày nay, PLC có thể tích hợp IoT, kết nối đám mây và xử lý dữ liệu lớn, mở ra kỷ nguyên nhà máy thông minh.

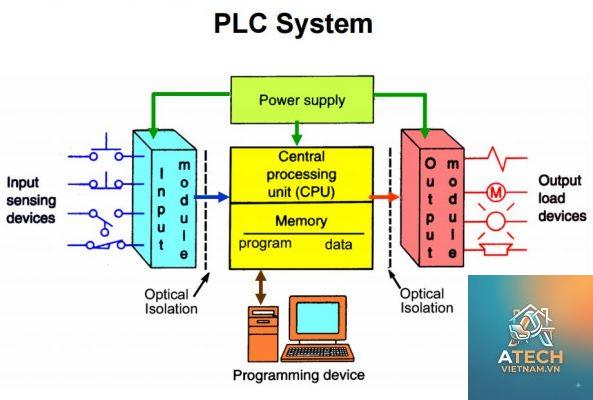

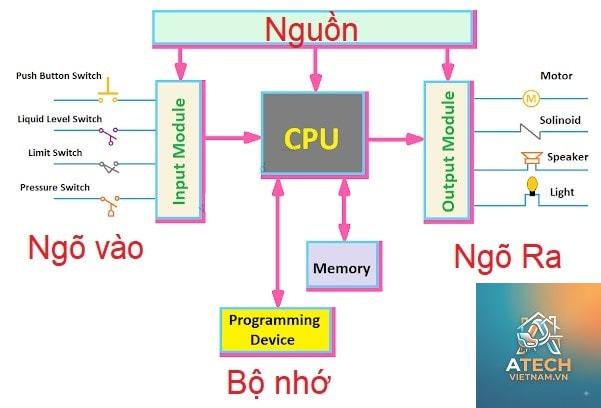

Cấu tạo cơ bản của PLC
Một bộ PLC hoàn chỉnh bao gồm các thành phần chính sau:
| Thành phần | Chức năng |
|---|---|
| Bộ xử lý trung tâm (CPU) | Thực hiện chương trình, xử lý logic và quản lý toàn bộ hoạt động của PLC. |
| Bộ nhớ (Memory) | Lưu trữ chương trình điều khiển và dữ liệu tạm thời. Gồm ROM (chứa hệ điều hành) và RAM (lưu chương trình người dùng). |
| Module đầu vào (Input Module) | Nhận tín hiệu từ các cảm biến, công tắc, nút nhấn. Có loại digital (0/1) và analog (giá trị liên tục). |
| Module đầu ra (Output Module) | Gửi tín hiệu điều khiển đến các thiết bị chấp hành như rơ le, động cơ, van khí nén. |
| Nguồn cấp (Power Supply) | Chuyển đổi điện áp AC/DC thành điện áp một chiều 24V hoặc 5V cung cấp cho PLC. |
| Cổng truyền thông | Kết nối PLC với máy tính, HMI, các PLC khác hoặc hệ thống SCADA qua các giao thức như Modbus, Profibus, Ethernet. |

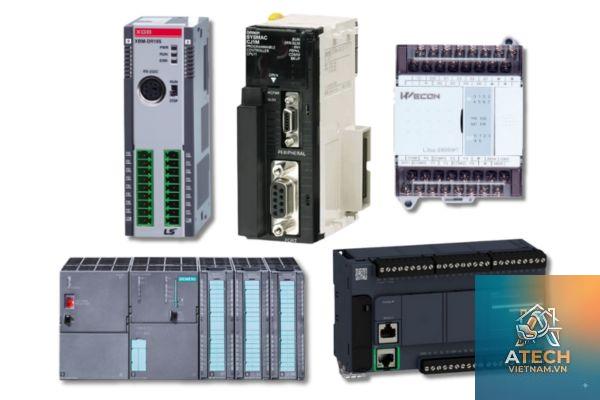

Phân loại PLC
Dựa trên cấu trúc và ứng dụng, PLC được chia thành hai loại chính:
- PLC dạng compact (nhỏ gọn): Tích hợp sẵn CPU, nguồn, I/O trong một khối duy nhất. Thường dùng cho các ứng dụng đơn giản, ít đầu vào/đầu ra (dưới 64 I/O). Ví dụ: Siemens LOGO!, Mitsubishi FX series.
- PLC dạng modular (mô-đun): Cho phép lắp ghép các module riêng rẽ (module CPU, module I/O, module truyền thông) tùy theo nhu cầu. Phù hợp với hệ thống lớn, mở rộng linh hoạt. Ví dụ: Siemens S7-1200, Allen-Bradley ControlLogix.
- Đọc dữ liệu đầu vào: CPU lấy tất cả tín hiệu từ module input và lưu vào bộ nhớ đệm (PII – Process Image Input).
- Thực thi chương trình: CPU chạy chương trình logic (viết bằng Ladder, FBD, ST…) dựa trên các giá trị trong PII, kết quả được ghi vào bộ nhệm đầu ra (PIQ – Process Image Output).
- Cập nhật đầu ra: CPU gửi giá trị từ PIQ ra module output để điều khiển thiết bị bên ngoài.
- Linh hoạt trong thay đổi quy trình: Chỉ cần chỉnh sửa chương trình, không cần thay đổi dây nối.
- Tiết kiệm không gian và năng lượng: Một PLC nhỏ gọn thay thế hàng trăm rơ le cồng kềnh, tiêu thụ điện năng ít hơn.
- Dễ dàng chẩn đoán lỗi: PLC có khả năng tự kiểm tra và báo lỗi qua đèn LED hoặc phần mềm giám sát.
- Tích hợp truyền thông: Kết nối với HMI (màn hình người-máy), SCADA, các PLC khác hoặc hệ thống ERP để quản lý tập trung.
- Độ chính xác và ổn định cao: Thời gian đáp ứng nhanh, không bị trôi do nhiệt độ hay nhiễu.
- Chi phí đầu tư ban đầu cao: Đặc biệt với các PLC modular và phần mềm lập trình có bản quyền.
- Đòi hỏi kỹ năng chuyên môn: Người lập trình cần hiểu về logic điều khiển và các ngôn ngữ lập trình PLC.
- Bảo mật: Các PLC đời cũ dễ bị tấn công nếu kết nối mạng không được bảo vệ.
- Khó tích hợp với hệ thống không chuẩn: Một số giao thức truyền thông độc quyền gây khó khăn khi kết nối đa nhà sản xuất.
- Sản xuất ô tô: Điều khiển robot hàn, băng tải, hệ thống sơn tự động.
- Thực phẩm và đồ uống: Điều khiển quy trình đóng chai, thanh trùng, dán nhãn.
- Hóa chất và dầu khí: Giám sát lò phản ứng, van, máy bơm với độ an toàn cao.
- Xử lý nước thải: Tự động bơm, van, điều chỉnh lưu lượng và pH.
- Tòa nhà thông minh: Điều khiển thang máy, hệ thống chiếu sáng, HVAC.
- Nông nghiệp thông minh: Tự động tưới tiêu, nhà kính, máy cho ăn tự động.
- Ladder Diagram (LD): Dạng sơ đồ thang, tương tự mạch rơ le, dễ học với kỹ thuật viên điện.
- Function Block Diagram (FBD): Dùng các khối chức năng ghép nối, trực quan và hiệu quả cho xử lý tín hiệu analog.
- Structured Text (ST): Ngôn ngữ văn bản giống Pascal, phù hợp cho thuật toán phức tạp.
- Instruction List (IL): Ngôn ngữ dạng lệnh gần với assembly, ít dùng ngày nay.
- Sequential Function Chart (SFC): Mô tả quy trình tuần tự, thường dùng trong hệ thống có nhiều bước (batch process).
- Chọn loại PLC không đủ I/O hoặc không có khả năng mở rộng: Dẫn đến phải thay thế thiết bị khi mở rộng quy mô.
- Không tính đến dự phòng (redundancy): Với các ứng dụng quan trọng như nhà máy điện, cần PLC có CPU dự phòng để tránh gián đoạn.
- Bỏ qua yếu tố an toàn: Không dùng Safety PLC cho máy có nguy cơ gây thương tích.
- Lập trình thiếu tài liệu (documentation): Sau vài năm người mới sẽ rất khó sửa lỗi nếu không có chú thích rõ ràng.
- Sử dụng sai kiểu dữ liệu: Nhầm lẫn giữa INT, DINT, REAL dẫn đến mất dữ liệu hoặc sai lệch tính toán.
- Kiểm tra nguồn điện và dây nối đất: PLC nhạy với sụt áp và nhiễu điện, cần bộ lọc và nguồn ổn định.
- Chọn giao thức truyền thông phù hợp: Nếu kết nối với nhiều thiết bị, nên dùng Ethernet/IP hoặc Profinet.
- Backup chương trình thường xuyên: Luôn lưu bản sao chương trình trên máy tính và trên thẻ nhớ rời.
- Đào tạo nhân vận hành: Họ cần hiểu cách đọc lỗi, reset PLC và các thao tác khẩn cấp.
- Quy trình bảo trì định kỳ: Vệ sinh module I/O, kiểm tra kết nối cáp và thay pin dự phòng (nếu có).
Ngoài ra, còn có PLC an toàn (Safety PLC) dùng trong các ứng dụng yêu cầu độ tin cậy cao như máy ép, robot, đảm bảo dừng khẩn cấp và tránh tai nạn.
Nguyên lý hoạt động của PLC – vòng quét chương trình
PLC hoạt động theo một chu trình lặp vô hạn gọi là vòng quét (scan cycle). Mỗi vòng quét diễn ra theo ba bước tuần tự:
Thời gian một vòng quét thường từ vài mili giây đến vài chục mili giây tùy vào độ phức tạp chương trình và dung lượng I/O. Nhờ cơ chế này, PLC đảm bảo các đầu ra luôn được cập nhật đồng bộ sau mỗi chu kỳ.
Ví dụ thực tế: Một băng tải hàng hóa với PLC, cảm biến quang phát hiện thùng hàng khi đi qua. Trong vòng quét, PLC đọc tín hiệu từ cảm biến (input), kiểm tra logic nếu có thùng thì cho động cơ chạy (output), nếu không thì dừng. Toàn bộ quá trình này lặp lại mỗi 10ms.
So sánh PLC với các bộ điều khiển khác
Để hiểu rõ hơn PLC là gì, cần đặt nó cạnh các phương pháp điều khiển khác:
| Tiêu chí | PLC | Rơ le điện từ | Vi điều khiển (Arduino, Raspberry Pi) | Máy tính công nghiệp (IPC) |
|---|---|---|---|---|
| Độ bền môi trường | Cao (chịu nhiệt, rung, nhiễu) | Trung bình (dễ mòn tiếp điểm) | Thấp (không thiết kế cho công nghiệp) | Cao (có quạt, vỏ bảo vệ) |
| Lập trình | Dễ (đồ họa Ladder, FBD) | Không lập trình được | Khó hơn (C/C++, Python) | Phức tạp (phần mềm chuyên dụng) |
| Độ tin cậy | Rất cao (MTBF hàng chục năm) | Trung bình | Thấp (dễ chết chương trình khi mất nguồn) | Cao (dùng RTOS) |
| Khả năng mở rộng | Cao (module I/O rời) | Khó (phải thêm rơ le và dây) | Trung bình (phải thiết kế mạch) | Cao (PCI, USB) |
| Chi phí cho ứng dụng nhỏ | Cao hơn | Thấp | Rất thấp | Cao |
PLC chiếm ưu thế rõ rệt trong môi trường công nghiệp nhờ khả năng chịu tải, lập trình trực quan và vòng đời sản phẩm dài. Tuy nhiên, với các dự án nhỏ lẻ hoặc prototype, vi điều khiển giá rẻ vẫn là lựa chọn phổ biến.
Lợi ích khi sử dụng PLC trong tự động hóa
Hạn chế của PLC
Bên cạnh ưu điểm, PLC cũng có một số điểm cần lưu ý:
Ứng dụng thực tế của PLC trong các ngành
PLC hiện diện ở hầu hết các lĩnh vực sản xuất và dịch vụ:
Ví dụ cụ thể: Trong một nhà máy sản xuất xi măng, PLC giám sát nhiệt độ lò nung ở 1450°C, điều chỉnh tốc độ quạt và van nhiên liệu để giữ nhiệt ổn định, tiết kiệm năng lượng và đảm bảo chất lượng sản phẩm.
Các ngôn ngữ lập trình PLC phổ biến
Theo chuẩn IEC 61131-3, PLC hỗ trợ năm ngôn ngữ lập trình:
Trong thực tế, Ladder và FBD chiếm phần lớn các ứng dụng vì tính trực quan và dễ bảo trì.
Sai lầm thường gặp khi chọn và lập trình PLC
Lưu ý quan trọng khi triển khai hệ thống PLC
Câu hỏi thường gặp về PLC
PLC là gì?
PLC là viết tắt của Programmable Logic Controller, một bộ điều khiển logic khả trình dùng trong tự động hóa công nghiệp để điều khiển máy móc và quy trình sản xuất.
PLC và Arduino khác nhau như thế nào?
PLC thiết kế chịu môi trường công nghiệp khắc nghiệt, lập trình bằng Ladder, có độ tin cậy cao. Arduino dùng cho prototype, giá rẻ nhưng không bền và thiếu chuẩn an toàn công nghiệp.
Học lập trình PLC có khó không?
Không quá khó nếu bạn có kiến thức cơ bản về điện và logic. Ngôn ngữ Ladder trực quan, chỉ cần vài tuần thực hành là có thể viết chương trình cơ bản.
PLC giá bao nhiêu?
Tùy hãng và cấu hình: PLC mini loại Siemens LOGO khoảng 2-4 triệu, dòng S7-1200 khoảng 10-20 triệu, dòng S7-1500 có thể lên đến vài chục triệu đồng.
Nhà sản xuất PLC nào phổ biến nhất?
Top các hãng hàng đầu: Siemens (Đức), Allen-Bradley (Mỹ), Mitsubishi Electric (Nhật), Omron (Nhật), Schneider Electric (Pháp).
Kết luận
PLC là nền tảng cốt lõi của tự động hóa công nghiệp hiện đại. Từ một khối điều khiển nhỏ gọn, nó giúp các nhà máy vận hành chính xác, linh hoạt và tiết kiệm sức lao động. Việc hiểu rõ PLC là gì, cách nó hoạt động và ứng dụng ra sao sẽ giúp bạn tự tin hơn khi thiết kế hoặc bảo trì hệ thống sản xuất thông minh.
Dù bạn là kỹ thuật viên, kỹ sư hay nhà quản lý, đầu tư vào kiến thức PLC luôn mang lại lợi ích dài hạn. Thị trường lao động ngành tự động hóa đang rất cần nhân sự am hiểu PLC. Nếu bạn đang có ý định bắt đầu, hãy tìm một bộ PLC mini và thực hành ngay hôm nay – đó là cách nhanh nhất để biến lý thuyết thành kỹ năng thực tế.
