Bánh răng là một trong những chi tiết máy quan trọng nhất trong ngành cơ khí, xuất hiện ở hầu hết các hệ thống truyền động từ đồng hồ đeo tay cho đến máy móc công nghiệp nặng. Kiến thức về bánh răng không chỉ giúp người kỹ sư thiết kế chính xác mà còn tối ưu hiệu suất, độ bền và chi phí sản xuất. Bài viết này sẽ cung cấp toàn bộ kiến thức về bánh răng một cách có hệ thống, từ định nghĩa, phân loại, nguyên lý hoạt động, ưu nhược điểm, cho đến ứng dụng thực tế và các sai lầm thường gặp khi sử dụng.
Khái niệm và bản chất của bánh răng trong truyền động cơ khí
Bánh răng là một chi tiết máy có dạng đĩa tròn với các răng được bố trí đều trên chu vi. Khi hai bánh răng ăn khớp với nhau, chuyển động quay và mô-men xoắn được truyền từ trục này sang trục khác nhờ sự tiếp xúc trực tiếp giữa các răng. Nguyên lý hoạt động dựa trên định luật ăn khớp cơ bản: tỷ số vận tốc góc giữa hai bánh răng tỷ lệ nghịch với số răng của chúng.
Bản chất của bánh răng là tạo ra tỷ số truyền cố định, không trượt như dây đai hay xích, nhờ đó đảm bảo độ chính xác cao trong truyền động. Đường cong biên dạng răng phổ biến nhất là đường thân khai (involute), cho phép các răng luôn tiếp xúc theo một đường thẳng ổn định, giảm rung động và tiếng ồn.

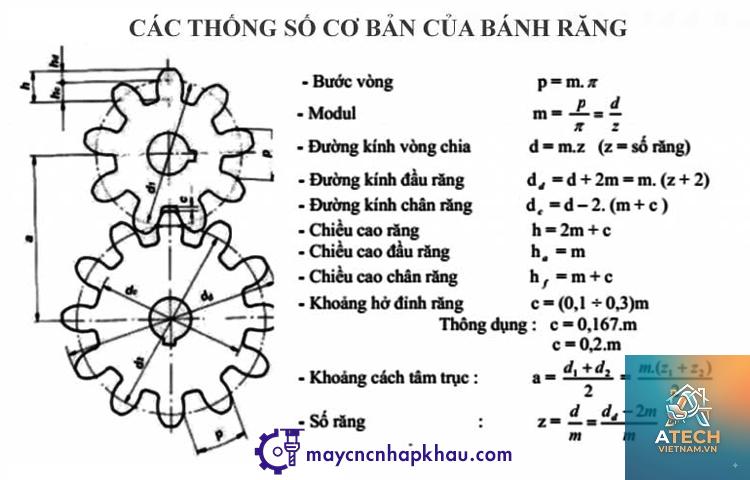

Các thông số cơ bản cần nắm khi tìm hiểu kiến thức về bánh răng bao gồm: mô-đun (module), số răng, đường kính vòng chia, góc áp lực, chiều cao răng, và hệ số dịch chỉnh. Mỗi thông số đều ảnh hưởng trực tiếp đến khả năng chịu tải, vận tốc, và hiệu suất truyền động.

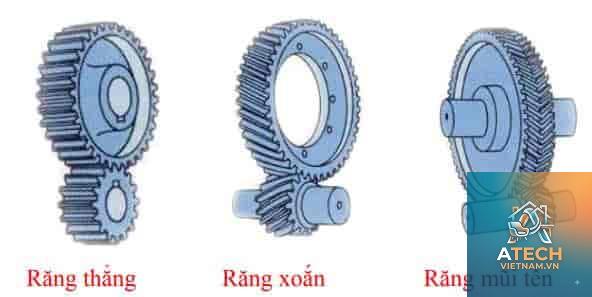

Phân loại bánh răng chi tiết theo hình dạng và ứng dụng
Bánh răng trụ răng thẳng
Đây là loại phổ biến nhất, dễ chế tạo nhất, với các răng song song với trục quay. Bánh răng trụ răng thẳng truyền lực giữa các trục song song. Ưu điểm là chế tạo đơn giản, hiệu suất cao (98-99%) ở tốc độ thấp và trung bình. Nhược điểm là gây ra tiếng ồn lớn ở tốc độ cao do sự va đập khi vào khớp.
Bánh răng trụ răng nghiêng
Răng được bố trí nghiêng một góc so với trục quay, giúp tiếp xúc mượt hơn và giảm tiếng ồn đáng kể. Loại này truyền lực giữa các trục song song hoặc chéo nhau. Do có lực dọc trục nên cần ổ đỡ chặn. Hiệu suất cao hơn răng thẳng ở tốc độ cao, thường dùng trong hộp số ô tô.
Bánh răng côn
Dùng để truyền động giữa các trục giao nhau, thường là góc 90 độ. Răng có thể thẳng hoặc cong. Bánh răng côn răng cong (Hypoid) được dùng phổ biến trong cầu chủ động của xe ô tô vì độ bền cao, vận hành êm.
Bánh răng xoắn (Worm gear)
Gồm trục vít và bánh vít, cho tỷ số truyền rất lớn trong một cấp, thường từ 10:1 đến 100:1. Loại này hoạt động êm, tự hãm, phù hợp cho các hệ thống nâng hạ. Tuy nhiên hiệu suất thấp (50-90%) và sinh nhiệt lớn.
Bánh răng thanh răng (Rack and pinion)
Kết hợp bánh răng trụ với thanh răng thẳng để biến chuyển động quay thành chuyển động tịnh tiến hoặc ngược lại. Thường thấy trong hệ thống lái ô tô, máy công cụ CNC.
So sánh các loại bánh răng thông dụng
Loại bánh răng
Đặc điểm
Ưu điểm
Nhược điểm
Ứng dụng điển hình
Trụ răng thẳng
Răng song song trục
Chế tạo dễ, hiệu suất cao
Ồn ở tốc độ cao
Hộp số công nghiệp, máy móc đơn giản
Trụ răng nghiêng
Răng nghiêng góc
Êm, chịu tải tốt
Lực dọc trục, giá cao hơn
Hộp số ô tô, máy bay
Côn răng thẳng
Trục giao nhau
Đơn giản, dễ lắp
Ồn, tải trung bình
Máy khoan, động cơ
Côn răng cong
Răng cong
Êm, bền cao
Chế tạo phức tạp
Cầu chủ động xe tải
Trục vít – bánh vít
Tỷ số truyền lớn
Tự hãm, êm
Hiệu suất thấp, nóng
Thang máy, tời
Thanh răng
Biến quay thành tịnh tiến
Chính xác, đơn giản
Hành trình giới hạn
Lái ô tô, máy CNC

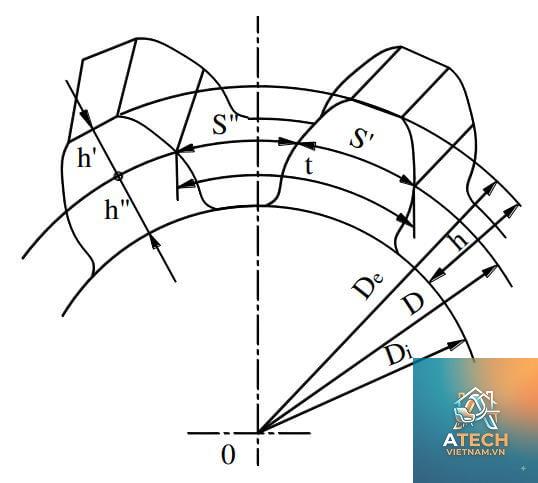

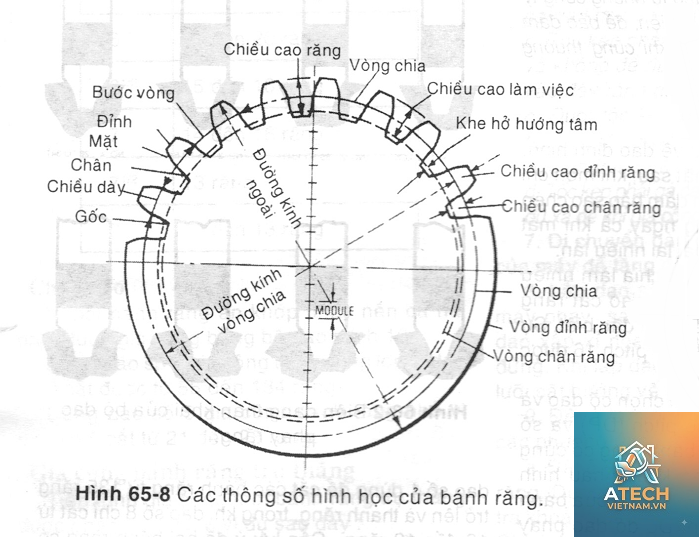

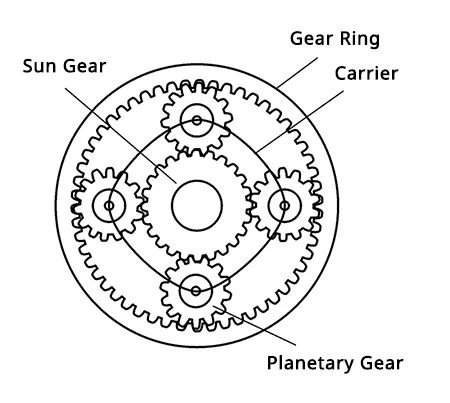

Nguyên lý ăn khớp và các thông số hình học cốt lõi
Khi nghiên cứu kiến thức về bánh răng, nguyên lý ăn khớp là nền tảng. Để hai bánh răng ăn khớp được, chúng phải có cùng mô-đun (module) và góc áp lực. Mô-đun là tỷ lệ giữa đường kính vòng chia và số răng (m = d/z), quyết định kích thước răng. Góc áp lực tiêu chuẩn là 20° hoặc 14.5°; góc càng lớn răng càng khỏe nhưng lực hướng tâm cũng lớn.
Đường kính vòng chia là đường kính tưởng tượng mà tại đó hai bánh răng tiếp xúc lý thuyết. Khoảng cách tâm giữa hai trục được tính bằng nửa tổng đường kính vòng chia. Ngoài ra còn có vòng đỉnh (đường kính ngoài cùng) và vòng chân (đường kính trong cùng) liên quan đến chiều cao răng.
Hệ số dịch chỉnh (profile shift) cho phép thay đổi vị trí của dao cắt để tăng độ bền răng, tránh cắt chân răng hoặc điều chỉnh khoảng cách tâm. Đây là kỹ thuật quan trọng trong thiết kế bánh răng chịu tải nặng.
Lợi ích và hạn chế của bánh răng so với phương pháp truyền động khác
Lợi ích nổi bật
Tỷ số truyền chính xác tuyệt đối, không bị trượt
Hiệu suất cao (≥95% đối với bánh răng trụ)
Tuổi thọ dài, độ tin cậy cao
Kích thước nhỏ gọn so với khả năng truyền tải
Có thể truyền lực giữa trục song song, giao nhau, chéo nhau
Hạn chế
Giá thành chế tạo cao so với dây đai
Yêu cầu bôi trơn và bảo dưỡng thường xuyên
Phát sinh tiếng ồn, rung động nếu thiết kế không tốt
Không có tính đàn hồi, không giảm xóc
Sai số chế tạo và lắp ráp ảnh hưởng lớn đến chất lượng
Ứng dụng thực tế của bánh răng trong các ngành công nghiệp
Kiến thức về bánh răng có ứng dụng rộng rãi. Trong ngành ô tô, hộp số sử dụng nhiều cặp bánh răng trụ răng nghiêng và đồng tốc. Cầu chủ động dùng bánh răng côn xoắn. Hệ thống lái dùng thanh răng. Trong máy công cụ, các bộ bánh răng thay đổi tốc độ quay của trục chính và bàn máy.
Trong ngành năng lượng, tuabin gió dùng bộ bánh răng tăng tốc từ 20 rpm lên 1800 rpm. Máy bơm công nghiệp, máy nén khí, băng tải đều có hộp giảm tốc bánh răng. Đồng hồ cơ học, máy in, robot công nghiệp cũng sử dụng bánh răng vi mô với độ chính xác cao.
Trong hàng không vũ trụ, bánh răng làm từ hợp kim titan hoặc composite siêu nhẹ để giảm khối lượng mà vẫn đảm bảo độ bền. Hệ thống càng đáp, cánh tà, động cơ phản lực đều có các bộ truyền bánh răng phức tạp.
Quy trình thiết kế và chế tạo bánh răng chuyên nghiệp
Bước 1: Xác định thông số đầu vào
Công suất cần truyền, tốc độ quay, tỷ số truyền, khoảng cách tâm, chế độ tải trọng. Từ đó tính mô-đun sơ bộ dựa trên ứng suất uốn và ứng suất tiếp xúc.
Bước 2: Tính toán bền
Sử dụng công thức Lewis cho độ bền uốn và công thức Hertz cho độ bền tiếp xúc. Hiện nay phần mềm như KISSsoft, Autodesk Inventor giúp mô phỏng ứng suất và tuổi thọ.
Bước 3: Lựa chọn vật liệu
Thép hợp kim 20MnCr5, 18CrNiMo7-6 dùng cho bánh răng chịu tải cao
Thép carbon C45 cho bánh răng thông dụng
Đồng thau, nhựa POM cho bánh răng nhẹ hoặc không cần bôi trơn
Bước 4: Gia công
Phay răng (hobbing), xọc răng (shaping), mài răng (grinding) là các phương pháp phổ biến. Bánh răng yêu cầu độ chính xác cao thường được mài sau nhiệt luyện. Nhiệt luyện (thấm cacbon, tôi cao tần) tăng độ cứng bề mặt.
Sai lầm thường gặp khi sử dụng bánh răng và cách khắc phục
Chọn sai mô-đun hoặc số răng
Dẫn đến quá tải, gãy răng, hoặc tỷ số truyền không đúng. Giải pháp là tính toán kỹ lưỡng dựa trên tải trọng thực tế, sử dụng phần mềm thiết kế.
Không bôi trơn đúng cách
Bánh răng cần dầu bôi trơn phù hợp với vận tốc và nhiệt độ. Thiếu dầu gây mài mòn nhanh, quá nhiều dầu gây tổn thất công suất. Nên tham khảo hướng dẫn của nhà sản xuất và thay dầu định kỳ.
Sai lệch tâm trục
Khi lắp ráp, tâm hai bánh răng không song song hoặc lệch tâm sẽ gây rung, ồn, mòn không đều. Phải căn chỉnh bằng đồng hồ so và sử dụng vòng bi chất lượng.
Bỏ qua hệ số an toàn
Nhiều người không tính đến tải trọng va đập hoặc quá tải ngắn hạn, dẫn đến hư hỏng đột ngột. Hệ số an toàn cho bánh răng thường từ 1.5 đến 3 tùy ứng dụng.
Lưu ý quan trọng khi vận hành và bảo dưỡng bánh răng
Theo dõi nhiệt độ hoạt động: Nếu quá nóng (>90°C) cần kiểm tra mức dầu và độ nhớt. Nghe âm thanh: tiếng ồn bất thường có thể do mòn răng hoặc hỏng ổ bi. Kiểm tra độ rơ: độ rơ lớn cho thấy răng đã mòn cần thay mới.
Bôi trơn đúng chủng loại: dầu công nghiệp EP (Extreme Pressure) cho tải nặng, dầu tổng hợp cho tốc độ cao. Định kỳ kiểm tra bề mặt răng bằng mắt thường hoặc dye penetrant để phát hiện vết nứt.
Lưu ý về an toàn: che chắn bánh răng đang quay, khóa điện trước khi bảo trì, sử dụng găng tay khi tiếp xúc với dầu mỡ.
Câu hỏi thường gặp về kiến thức về bánh răng
Làm thế nào để tính tỷ số truyền của bộ bánh răng?
Tỷ số truyền i = số răng bị động / số răng chủ động = tốc độ chủ động / tốc độ bị động. Ví dụ bánh răng chủ động có 20 răng, bị động có 40 răng, i = 40/20 = 2.
Bánh răng trụ răng thẳng và răng nghiêng khác nhau thế nào?
Răng thẳng song song trục, dễ chế tạo, nhưng ồn ở tốc độ cao. Răng nghiêng ăn khớp từ từ nên êm hơn, chịu tải cao hơn, nhưng sinh ra lực dọc trục cần ổ chặn.
Tại sao bánh răng cần được bôi trơn?
Bôi trơn tạo màng dầu ngăn tiếp xúc kim loại trực tiếp, giảm ma sát, giảm nhiệt, chống mài mòn và kéo dài tuổi thọ.
Có thể thay thế bánh răng bằng dây đai không?
Được, nếu không yêu cầu tỷ số truyền tuyệt đối, cần giảm rung động và chi phí thấp. Dây đai có thể trượt nên không dùng cho đồng bộ chính xác.
Vật liệu nào tốt nhất cho bánh răng công nghiệp?
Thép hợp kim thấm cacbon (case-carburized steel) cho độ cứng bề mặt cao và lõi dẻo dai. Thép tôi thể tích cũng phổ biến. Đồng thau dùng cho bánh vít trong cặp trục vít để giảm ma sát.
Kết luận
Kiến thức về bánh răng là vô cùng rộng và đòi hỏi sự nắm vững cả lý thuyết lẫn thực hành. Từ việc hiểu các khái niệm cơ bản như mô-đun, số răng, góc áp lực, đến phân loại từng loại bánh răng, đánh giá ưu nhược điểm, và cuối cùng là thiết kế, chế tạo cùng bảo dưỡng đúng cách. Người kỹ sư cần cập nhật thường xuyên các tiêu chuẩn quốc tế (ISO, DIN, AGMA) cũng như công nghệ gia công mới để tối ưu hiệu quả và độ tin cậy của hệ thống truyền động.
Hy vọng bài viết đã cung cấp cho bạn một cái nhìn toàn diện về chủ đề này. Nếu có bất kỳ thắc mắc nào, hãy trao đổi thêm với đồng nghiệp hoặc chuyên gia trong lĩnh vực cơ khí để nâng cao hơn nữa kiến thức về bánh răng của bạn.
