PLC (Programmable Logic Controller) là thiết bị điều khiển khả trình được sử dụng rộng rãi trong tự động hóa công nghiệp. Hiểu rõ nguyên lý hoạt động PLC là nền tảng để bạn thiết kế, lập trình và vận hành hệ thống một cách hiệu quả. Trong bài viết này, chúng
Tổng Quan Về PLC Và Nguyên Lý Hoạt Động PLC

PLC ra đời nhằm thay thế các hệ thống điều khiển dùng rơ le cồng kềnh, khó bảo trì và thay đổi. Về bản chất, PLC là một máy tính chuyên dụng có khả năng chịu được môi trường công nghiệp khắc nghiệt như nhiệt độ cao, độ ẩm, rung động và nhiễu điện từ. Nguyên lý hoạt động của PLC dựa trên chu kỳ quét (scan cycle) liên tục, bao gồm bốn bước chính: đọc dữ liệu đầu vào, thực thi chương trình, xử lý truyền thông và cập nhật đầu ra. Chu kỳ này lặp lại với tốc độ rất nhanh, thường từ vài mili giây đến vài chục mili giây, đảm bảo hệ thống phản ứng kịp thời với các tín hiệu từ cảm biến hoặc thiết bị ngoại vi.
Nguyên Lý Hoạt Động PLC Chi Tiết Theo Từng Bước
Bước 1: Đọc Trạng Thái Đầu Vào (Input Scan)
PLC bắt đầu chu kỳ bằng cách quét tất cả các cổng đầu vào (DI – Digital Input, AI – Analog Input). Các tín hiệu từ cảm biến, nút nhấn, công tắc hành trình, cảm biến nhiệt độ, áp suất… được đưa vào bộ xử lý thông qua các module I/O. Trạng thái của mỗi kênh đầu vào được ghi lại vào vùng nhớ đặc biệt gọi là bảng ảnh đầu vào (Input Image Table). Đây là bản sao tức thời của tất cả tín hiệu tại thời điểm quét. Điều quan trọng là trong suốt phần còn lại của chu kỳ, PLC chỉ làm việc với dữ liệu trong bảng ảnh này, chứ không đọc trực tiếp từ phần cứng, nhờ đó tránh được hiện tượng thay đổi tín hiệu giữa chừng gây lỗi logic.
Bước 2: Thực Thi Chương Trình Người Dùng (Program Scan)
Sau khi có dữ liệu đầu vào, CPU thực thi chương trình đã được nạp trong bộ nhớ. Chương trình được viết bằng các ngôn ngữ lập trình PLC như Ladder Logic, Function Block Diagram, Structured Text, Instruction List hoặc Sequential Function Chart. Khi thực thi, CPU đọc các giá trị từ bảng ảnh đầu vào, xử lý các phép tính logic, so sánh, thời gian, đếm, điều khiển PID… Kết quả được ghi tạm vào bảng ảnh đầu ra (Output Image Table). Toàn bộ quá trình diễn ra tuần tự theo từng lệnh một, từ trên xuống dưới và từ trái sang phải (đối với Ladder Logic). Tốc độ thực thi phụ thuộc vào độ dài chương trình, tốc độ CPU và kiến trúc bộ xử lý.
Bước 3: Xử Lý Truyền Thông (Communication Scan)
Một số PLC có thể dành một phần thời gian trong chu kỳ để giao tiếp với các thiết bị khác như máy tính giám sát (SCADA), màn hình HMI, biến tần, PLC khác hoặc hệ thống mạng công nghiệp (Profibus, Modbus, Ethernet/IP). Dữ liệu được trao đổi qua các cổng truyền thông và cập nhật các bộ đệm nhận/gửi. Thời gian xử lý truyền thông thường được cấu hình riêng hoặc xen kẽ với các bước khác, tùy thuộc vào độ ưu tiên của hệ thống.
Bước 4: Cập Nhật Đầu Ra (Output Scan)
Cuối chu kỳ, PLC chuyển toàn bộ nội dung của bảng ảnh đầu ra ra các module output thực tế. Các ngõ ra dạng relay, transistor, triac hay analog sẽ thay đổi trạng thái tương ứng. Ví dụ: nếu trong chương trình có lệnh bật một cuộn coil (coil) thì tại bước này, PLC sẽ kích hoạt relay hoặc transistor tương ứng, làm cho thiết bị như động cơ, van solenoid, đèn tín hiệu hoạt động. Việc cập nhật đồng loạt (mass update) giúp tránh các xung lỗi không mong muốn vì tất cả đầu ra chỉ thay đổi một lần trong mỗi chu kỳ.
Phân Loại PLC Theo Nguyên Lý Hoạt Động

Có hai loại chính dựa trên cách thức xử lý: PLC loại nhỏ (compact) và PLC loại mô-đun (modular). Ở loại compact, tất cả các thành phần (CPU, I/O, nguồn) được tích hợp trong một vỏ duy nhất. Nguyên lý hoạt động giống như mô tả ở trên, nhưng số lượng I/O cố định và khả năng mở rộng hạn chế. Loại mô-đun cho phép ghép nối nhiều module I/O, module truyền thông, module chức năng đặc biệt vào rack hoặc backplane. CPU có thể quét tuần tự từng module hoặc quét song song tùy theo kiến trúc bus. Một số PLC hiện đại sử dụng kỹ thuật xử lý đa nhiệm, chia chu kỳ quét thành các task có độ ưu tiên khác nhau để tối ưu thời gian đáp ứng.
| Thuộc tính | PLC Compact | PLC Modular |
|---|---|---|
| Kích thước | Nhỏ gọn | Lớn hơn |
| Số I/O cố định | Có | Không, linh hoạt |
| Khả năng mở rộng | Hạn chế | Cao |
| Thời gian quét | Nhanh, ổn định | Phụ thuộc cấu hình |
| Ứng dụng điển hình | Máy nhỏ, băng tải | Nhà máy lớn, dây chuyền |

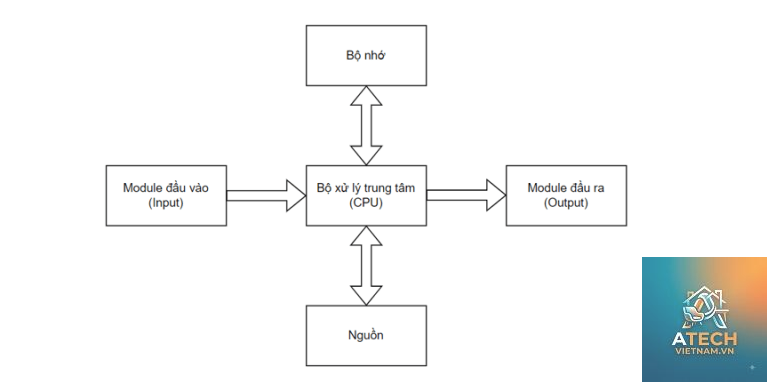

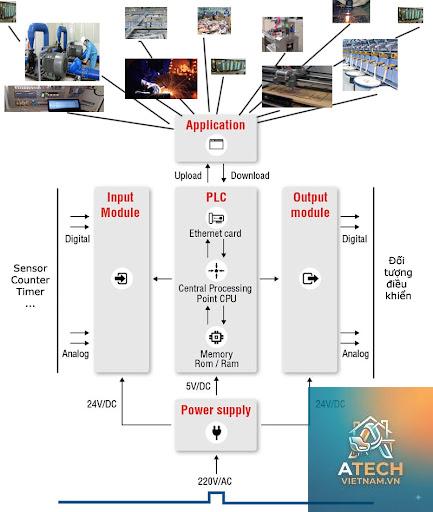

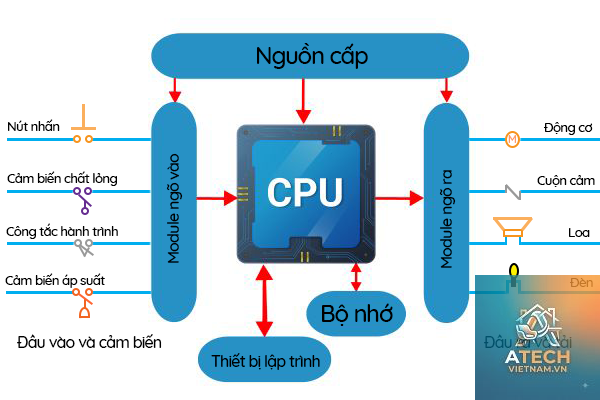

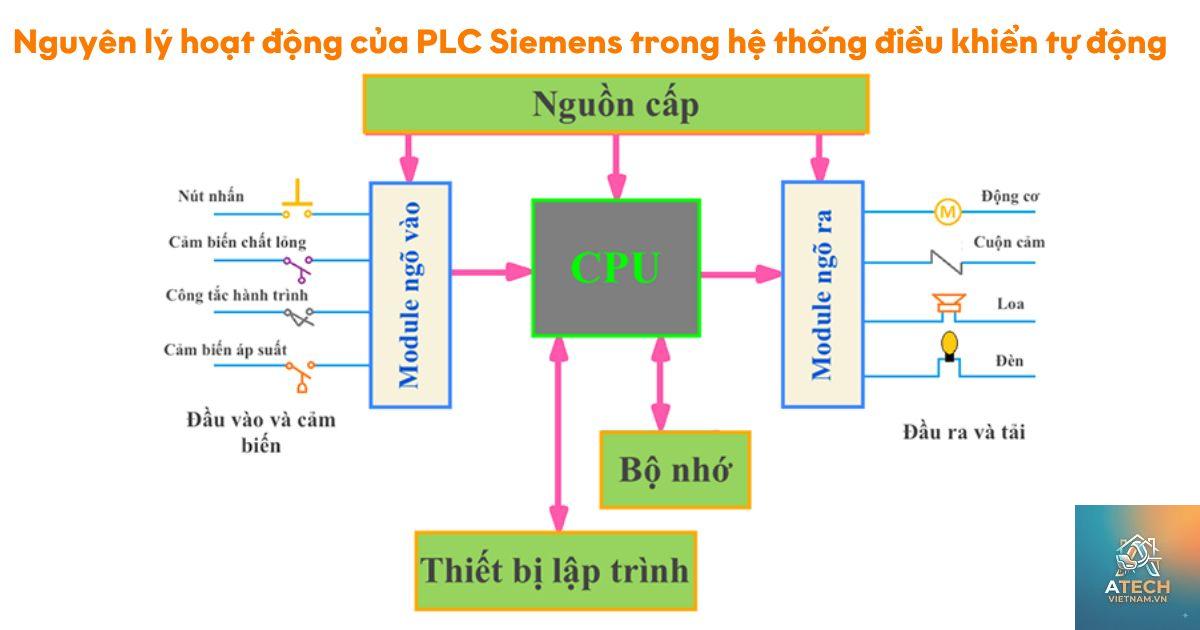

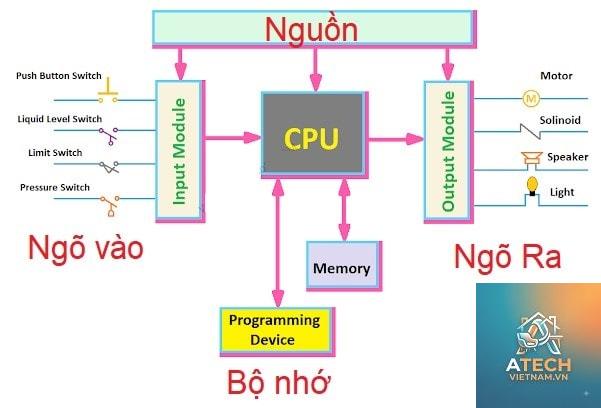

Các Thành Phần Chính Ảnh Hưởng Đến Nguyên Lý Hoạt Động PLC
Bộ Xử Lý Trung Tâm (CPU)
CPU là trái tim của PLC, chịu trách nhiệm thực thi chương trình và quản lý toàn bộ chu kỳ quét. Tốc độ xử lý được đo bằng thời gian thực hiện một lệnh logic cơ bản (thường từ 0.1 μs đến vài μs). CPU hiện đại thường có bộ xử lý đa lõi hoặc coprocessor để xử lý nhanh các thuật toán phức tạp. Ngoài ra, CPU còn quản lý bộ nhớ chương trình, bộ nhớ dữ liệu (vùng nhớ giữ bit, word, timer, counter) và các bộ đệm I/O.
Bộ Nhớ (Memory)
Bộ nhớ PLC bao gồm ROM lưu hệ điều hành và chương trình cố định, RAM lưu dữ liệu tạm thời và bảng ảnh, EEPROM hoặc Flash để lưu chương trình người dùng khi mất nguồn. Dung lượng bộ nhớ quyết định độ phức tạp của chương trình và số lượng biến có thể xử lý.
Module Vào/Ra (I/O Modules)
Các module I/O đảm nhận việc chuyển đổi tín hiệu từ thiết bị hiện trường thành tín hiệu số mà CPU hiểu được (input) và ngược lại (output). Module có thể là digital (24VDC, 220VAC, relay) hoặc analog (0-10V, 4-20mA). Thời gian lấy mẫu của module analog ảnh hưởng trực tiếp đến độ chính xác của hệ thống điều khiển liên tục.
Nguồn Cấp (Power Supply)
Nguồn chuyển đổi điện áp AC hoặc DC thành các mức điện áp một chiều ổn định (thường 24VDC hoặc 5VDC) cung cấp cho CPU và các module. Nguồn yếu hoặc nhiễu có thể gây ra lỗi hoạt động, thậm chí hỏng PLC.
Lợi Ích Và Hạn Chế Của Nguyên Lý Hoạt Động PLC

Lợi ích nổi bật
- Tính linh hoạt cao: Dễ dàng thay đổi chương trình mà không cần thay đổi dây nối.
- Độ tin cậy: Chu kỳ quét cứng nhắc tránh được các lỗi logic do thời gian.
- Khả năng chống nhiễu: Thiết kế cách ly quang học và bộ lọc tích hợp.
- Khả năng mở rộng: Thêm module I/O hoặc truyền thông dễ dàng.
- Chẩn đoán và giám sát: Hỗ trợ sự kiện, cảnh báo lỗi qua hệ thống.
- Chi phí ban đầu cao hơn so với hệ rơ le cho các ứng dụng nhỏ.
- Thời gian quét có độ trễ nhỏ, không phù hợp với các ứng dụng yêu cầu phản ứng dưới micro giây (ví dụ: điều khiển servo tốc độ cao).
- Yêu cầu kiến thức lập trình, đặc biệt với các ngôn ngữ phức tạp.
- Trạm bơm nước thải: PLC nhận tín hiệu mức nước từ cảm biến siêu âm, thực thi chương trình PID để điều khiển biến tần cho bơm, duy trì áp suất ổn định.
- Robot gắp – đặt (Pick and Place): PLC giao tiếp với driver servo qua cổng truyền thông, đồng thời xử lý tín hiệu từ end switch và cảm biến áp suất để đảm bảo robot không va chạm.
- Hệ thống băng tải phân loại: PLC sử dụng timer, counter và bộ đếm tần số để phân loại sản phẩm theo kích thước và màu sắc.
Hạn chế cần lưu ý
So Sánh Nguyên Lý Hoạt Động PLC Với Hệ Thống Rơ Le
| Tiêu chí | Hệ thống rơ le truyền thống | PLC |
|---|---|---|
| Nguyên lý xử lý | Song song, dựa trên cơ điện | Tuần tự, chu kỳ quét |
| Thay đổi logic | Phải thay dây, thêm rơ le | Chỉ cần sửa chương trình |
| Độ tin cậy | Thấp do tiếp điểm mòn | Cao, không có cơ cấu chuyển động |
| Khả năng mở rộng | Khó khăn, tốn dây | Dễ dàng qua module |
| Tốc độ phản hồi | Phụ thuộc vào rơ le (~10ms) | Nhanh hơn (~1-100ms tùy loại) |
| Bảo trì | Nhiều, phải kiểm tra tiếp điểm | Ít, chủ yếu là kiểm tra phần mềm |
Ứng Dụng Thực Tế Của Nguyên Lý Hoạt Động PLC

Nguyên lý hoạt động PLC được ứng dụng trong hầu hết các lĩnh vực tự động hóa. Chu kỳ quét khoảng 10-20ms đảm bảo tốc độ 60 sản phẩm/phút.
Sai Lầm Thường Gặp Khi Áp Dụng Nguyên Lý Hoạt Động PLC Và Cách Tránh
Sai lầm 1: Không tính đến thời gian quét
Nhiều người lập trình quên rằng PLC không đọc đầu vào liên tục mà chỉ đọc tại thời điểm quét. Điều này gây ra hiện tượng miss xung hoặc trễ trong việc phát hiện sự kiện. Cách khắc phục là sử dụng ngắt phần cứng (hardware interrupt) hoặc module đầu vào tốc độ cao (high-speed counter) cho các xung nhanh.
Sai lầm 2: Dùng quá nhiều lệnh trong một chu kỳ
Nếu chương trình quá dài, thời gian quét tăng lên, làm chậm phản ứng của hệ thống. Hãy tối ưu bằng cách sử dụng các khối hàm (function block), giảm số lệnh so sánh không cần thiết và chia chương trình thành các nhiệm vụ (task) có độ ưu tiên khác nhau khi cần.
Sai lầm 3: Lạm dụng bộ định thời (timer) không đồng bộ
Khi dùng nhiều timer, cần chú ý đến giá trị TON, TOF, TP và đảm bảo chúng không bị reset do các lệnh khác vô tình tác động. Luôn kiểm tra giá trị thực tế của timer bằng phần mềm mô phỏng trước khi triển khai.
Lưu Ý Quan Trọng Khi Làm Việc Với Nguyên Lý Hoạt Động PLC

- Luôn backup chương trình và comment rõ ràng từng mạng lệnh để dễ bảo trì sau này.
- Chọn loại PLC có thời gian quét phù hợp với yêu cầu điều khiển (ứng dụng an toàn cần phản hồi nhanh nên chọn PLC safety có watchdog riêng).
- Đảm bảo nguồn điện sạch và có bộ lọc nhiễu, đặc biệt là khi sử dụng module analog vì nhiễu dễ gây sai số đọc.
- Khi mở rộng hệ thống, kiểm tra tổng dòng điện của backplane và khả năng cấp nguồn của module nguồn.
- Thường xuyên kiểm tra vòng đời của relay output (số lần đóng cắt) nếu sử dụng module relay.
Câu Hỏi Thường Gặp Về Nguyên Lý Hoạt Động PLC
Nguyên lý hoạt động PLC khác gì so với vi điều khiển?
Vi điều khiển (MCU) xử lý chương trình tuần tự và đọc trực tiếp chân I/O tại bất kỳ thời điểm nào. PLC có cấu trúc chu kỳ quét cố định, giúp dễ dàng lập trình logic relay và tăng tính ổn định trong môi trường công nghiệp. PLC cũng có các module vào/ra cách ly và khả năng chịu nhiễu tốt hơn.
Thời gian quét của PLC là bao lâu?
Thông thường từ 0.5 ms đến 100 ms, tùy thuộc vào loại PLC và độ dài chương trình. PLC nhỏ và trung bình có thời gian quét 10-50 ms, PLC lớn có thể quét nhanh dưới 1 ms. Có thể đo thời gian quét thực tế bằng phần mềm lập trình.
Làm thế nào để giảm thời gian quét?
Sử dụng các lệnh tối ưu, tránh dùng vòng lặp không cần thiết, dùng khối hàm thay vì lệnh rời rạc, phân chia chương trình thành các task có độ ưu tiên, và tận dụng bộ nhớ đệm đầu vào.
PLC có thể xử lý tín hiệu analog không?
Có. Hầu hết PLC đều có module analog input/output. Tín hiệu analog được chuyển đổi thành giá trị số (thang 0-4095, 0-27648, 0-65535 tùy độ phân giải) và xử lý trong chương trình bằng các lệnh so sánh, tính toán hoặc PID.
Tại sao PLC không đọc trực tiếp đầu vào mà qua bảng ảnh?
Để đảm bảo tính nhất quán của chương trình. Nếu PLC đọc trực tiếp, một cạnh lên của xung có thể thay đổi giữa các lệnh dẫn đến kết quả logic không ổn định. Bảng ảnh giữ trạng thái đầu vào trong suốt chu kỳ, giúp chương trình hoạt động chính xác.
Kết Luận
Nguyên lý hoạt động PLC dựa trên chu kỳ quét tuần tự gồm đọc đầu vào, thực thi chương trình, xử lý truyền thông và cập nhật đầu ra. Hiểu rõ từng bước giúp bạn lập trình hiệu quả, tránh lỗi và tối ưu hiệu suất hệ thống. PLC không chỉ là công cụ điều khiển mạnh mẽ mà còn là nền tảng của tự động hóa hiện đại. Hãy luôn cập nhật kiến thức về các dòng PLC mới, công nghệ truyền thông và phương pháp lập trình để đáp ứng nhu cầu sản xuất ngày càng cao. Nếu bạn đang bắt đầu, việc thực hành với một PLC nhỏ và mô phỏng chương trình là cách nhanh nhất để làm chủ nguyên lý này.
