Vòng bi là một trong những chi tiết cơ khí quan trọng nhất trong hầu hết các máy móc công nghiệp và thiết bị dân dụng. Hiểu rõ về các loại vòng bi không chỉ giúp bạn lựa chọn đúng sản phẩm cho hệ thống mà còn tối ưu tuổi thọ thiết bị, giảm chi phí bảo trì. Bài viết này sẽ phân tích chuyên sâu toàn bộ hệ thống phân loại vòng bi, từ cấu tạo cơ bản đến những ứng dụng thực tế, giúp bạn có cái nhìn tổng quan và chính xác nhất.
Vòng bi là gì? Bản chất và nguyên lý hoạt động của vòng bi
Vòng bi (bearing) là một bộ phận cơ khí có nhiệm vụ giữ trục quay ổn định, giảm ma sát giữa các bề mặt chuyển động tương đối, đồng thời truyền tải trọng từ trục đến vỏ máy. Nguyên lý hoạt động của vòng bi dựa trên sự thay thế ma sát trượt bằng ma sát lăn thông qua các con lăn hoặc viên bi được bố trí giữa hai vòng.
Cấu tạo chung của một vòng bi bao gồm bốn bộ phận chính: vòng trong (inner ring) lắp với trục, vòng ngoài (outer ring) lắp với thân máy, con lăn (rolling elements) thực hiện chuyển động lăn, và vòng cách (cage/retainer) giữ khoảng cách đều giữa các con lăn. Tùy theo kết cấu, một số loại vòng bi còn có thêm đĩa chắn dầu (shield) hoặc phớt chắn (seal) để bảo vệ bên trong.
Việc phân chia các loại vòng bi thường dựa trên ba tiêu chí chính: hình dạng con lăn, hướng chịu tải và khả năng tự lựa. Hiểu được ba tiêu chí này, bạn sẽ dễ dàng nhận diện và chọn đúng vòng bi cho từng ứng dụng cụ thể.

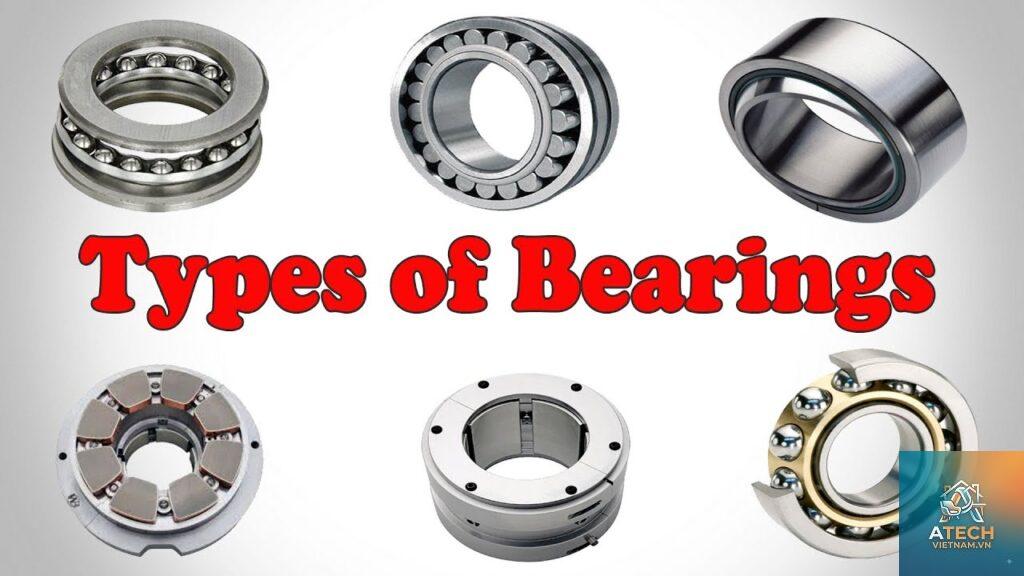

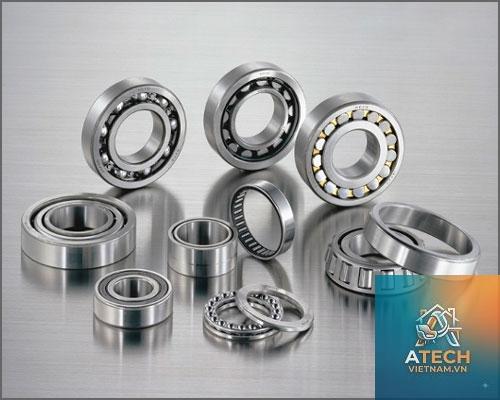

Phân loại vòng bi dựa trên hình dạng con lăn
Vòng bi (Ball Bearing) – Loại phổ biến nhất trong các loại vòng bi

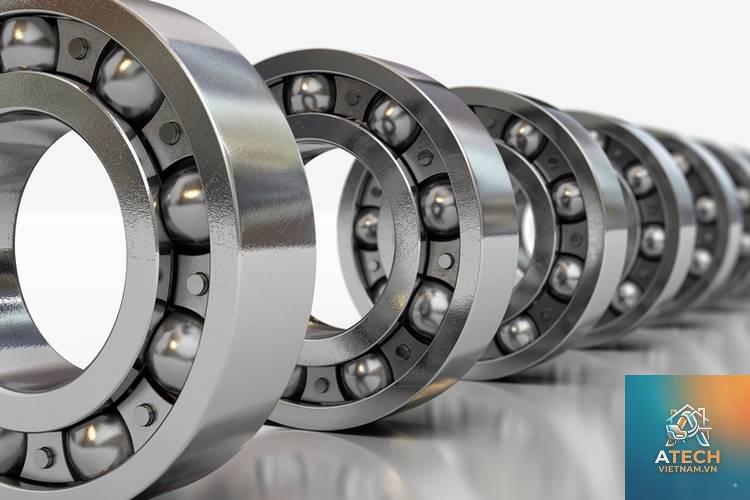

Vòng bi sử dụng các viên bi hình cầu làm con lăn. Đây là dòng vòng bi có thiết kế đơn giản nhất và được sử dụng rộng rãi nhất trong tất cả các loại vòng bi hiện có. Vòng bi thích hợp cho tốc độ quay cao, ma sát thấp và chịu tải hướng tâm (tải vuông góc với trục) tốt. Tuy nhiên khả năng chịu tải dọc trục (tải song song với trục) hạn chế hơn so với các dòng bi đũa.
- Vòng bi rãnh sâu (Deep Groove Ball Bearing): Phổ biến nhất, chịu tải hướng tâm và một phần tải dọc trục. Dễ tìm thấy trong mô tơ điện, quạt, máy bơm nước.
- Vòng bi hai dãy (Double Row Ball Bearing): Có hai dãy bi giúp tăng khả năng chịu tải hướng tâm, thường dùng trong hộp số, máy công cụ.
- Vòng bi tiếp xúc góc (Angular Contact Ball Bearing): Thiết kế rãnh lăn lệch tâm giúp chịu tải dọc trục theo một hướng tốt hơn. Thường lắp thành cặp để chịu tải hai chiều. Ứng dụng trong trục chính máy CNC, máy bơm ly tâm tốc độ cao.

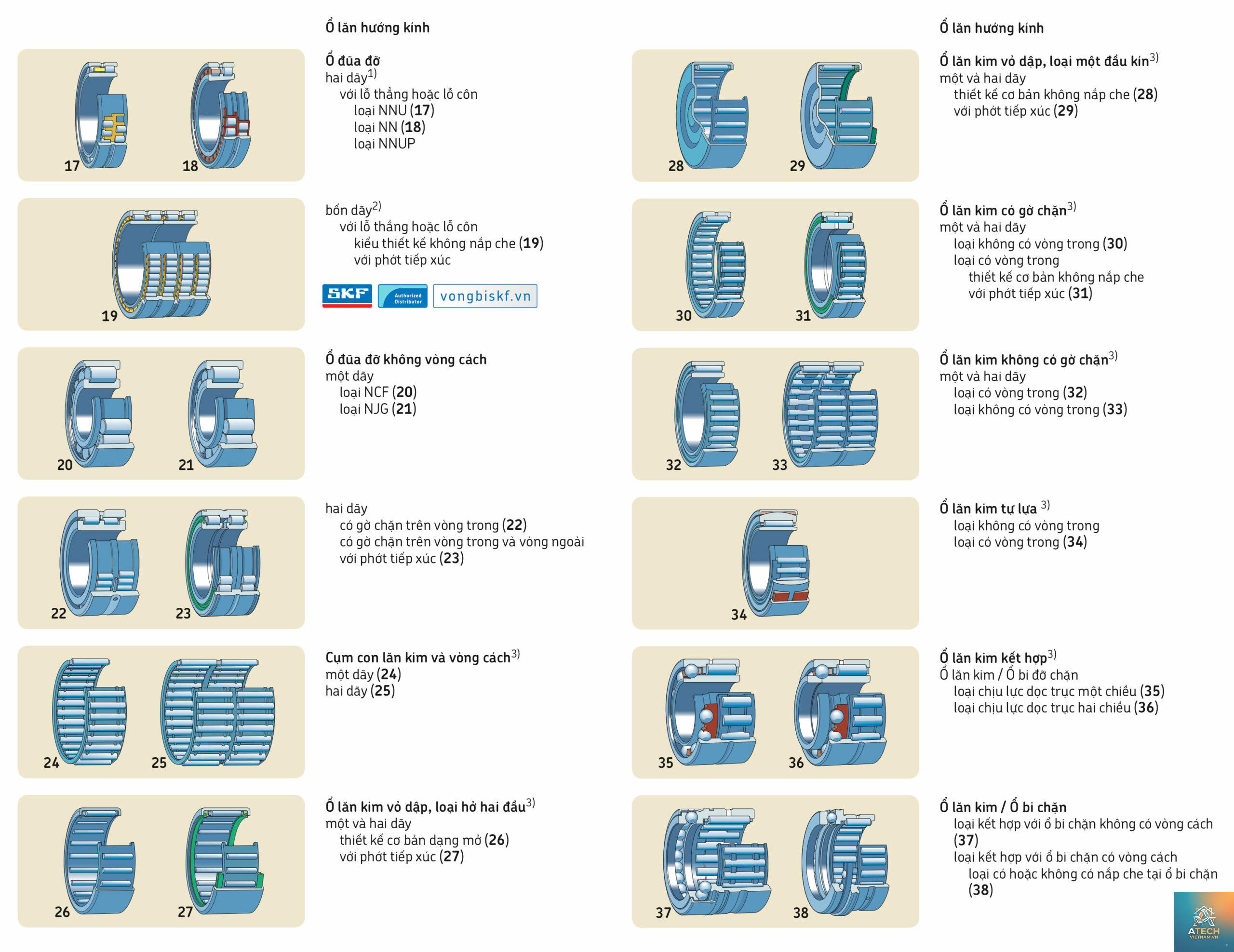

- Vòng bi đũa trụ (Cylindrical Roller Bearing): Con lăn hình trụ, chịu tải hướng tâm rất tốt. Thường dùng trong hộp giảm tốc, trục cán thép, máy khai thác mỏ.
- Vòng bi đũa côn (Tapered Roller Bearing): Con lăn hình nón cụt, có thể chịu tải hướng tâm và tải dọc trục đồng thời. Phân loại thành các dãy đơn, dãy đôi và bốn dãy. Ứng dụng chính trong bánh xe ô tô, trục chính máy tiện, đầu cắt cán thép.
- Vòng bi kim (Needle Roller Bearing): Con lăn có đường kính rất nhỏ, chiều dài gấp nhiều lần đường kính. Loại này chiếm ít không gian hướng tâm nhất trong tất cả các loại vòng bi nhưng chịu tải hướng tâm cực tốt. Ứng dụng trong cơ cấu tay quay, trục khuỷu xe máy, máy dệt.
- Vòng bi chặn bi: Dùng cho tải trọng nhẹ đến trung bình, tốc độ cao hơn một chút. Ví dụ trong cần trục, bàn xoay.
- Vòng bi đũa chặn: Con lăn trụ hoặc côn, chịu tải dọc trục cực lớn. Ứng dụng trong máy ép thủy lực, máy khoan đá, thiết bị nâng hạ hạng nặng.
- Bảo quản: Vòng bi nên được giữ trong bao bì gốc, ở nơi khô ráo, thoáng mát. Tránh va đập, ẩm ướt, bụi bẩn. Khi lấy vòng bi ra khỏi hộp, nên đeo găng tay sạch.
- Vệ sinh: Không dùng khí nén thổi trực tiếp vào vòng bi đang quay vì bụi có thể lọt vào trong. Sử dụng dung môi chuyên dụng và sấy khô hoàn toàn trước khi tra mỡ.
- Bôi trơn: Tuân thủ đúng chủng loại mỡ hoặc dầu theo khuyến cáo của nhà sản xuất. Đối với vòng bi tốc độ cao, nên dùng mỡ đặc biệt chịu nhiệt. Đối với vòng bi chịu tải nặng, ưu tiên mỡ có phụ gia EP (Extreme Pressure).
- Kiểm tra định kỳ: Lắng nghe tiếng ồn, đo nhiệt độ, kiểm tra độ rung là những phương pháp cơ bản để phát hiện sớm hư hỏng vòng bi. Nếu thấy tiếng kêu lạ, cần thay ngay.
Vòng bi đũa (Roller Bearing) – Chịu tải nặng vượt trội
Thay vì viên bi tròn, vòng bi đũa sử dụng các con lăn hình trụ, hình côn hoặc hình kim. Với diện tích tiếp xúc lớn hơn, các loại vòng bi đũa chịu được tải trọng cao hơn đáng kể so với vòng bi cùng kích thước. Nhược điểm lớn nhất là tốc độ giới hạn thấp hơn và độ ồn cao hơn.
Vòng bi chặn (Thrust Bearing) – Chịu lực dọc trục thuần túy
Vòng bi chặn có thiết kế đặc biệt để chịu tải dọc trục gần như hoàn toàn. Các loại vòng bi chặn bao gồm vòng bi chặn (ball thrust) và vòng bi đũa chặn (roller thrust). Chúng thường hoạt động ở tốc độ vừa phải và không chịu được tải hướng tâm.
Phân loại vòng bi theo khả năng tự lựa
Vòng bi tự lựa (Self-Aligning Bearing)
Đây là dòng vòng bi có vòng ngoài với mặt lăn hình cầu, cho phép trục và vỏ máy có sai lệch góc (misalignment) mà vẫn hoạt động trơn tru. Các loại vòng bi tự lựa gồm vòng bi tự lựa (ball self-aligning) và vòng bi đũa tự lựa (spherical roller bearing). Loại đũa tự lựa có khả năng chịu tải cực kỳ lớn, thường dùng trong máy nghiền, máy sàng rung, băng tải dài.
Vòng bi không tự lựa (Rigid Bearing)
Đa số các loại vòng bi còn lại thuộc nhóm không tự lựa. Chúng yêu cầu độ đồng tâm cao giữa trục và vỏ, nếu không sẽ gây kẹt bi, tăng nhiệt và giảm tuổi thọ. Ví dụ điển hình: vòng bi rãnh sâu, vòng bi đũa trụ, vòng bi côn.
So sánh các loại vòng bi phổ biến – Bảng tham khảo nhanh
| Loại vòng bi | Khả năng chịu tải hướng tâm | Khả năng chịu tải dọc trục | Tốc độ tối đa | Khả năng tự lựa | Ứng dụng điển hình |
|---|---|---|---|---|---|
| Vòng bi rãnh sâu | Tốt | Trung bình (một chiều) | Cao | Không | Mô tơ, quạt, bơm |
| Vòng bi tiếp xúc góc | Tốt | Tốt (một chiều) | Rất cao | Không | Trục chính máy CNC |
| Vòng bi đũa trụ | Rất tốt | Kém (chỉ chặn nhẹ) | Trung bình | Không | Hộp số, máy cán thép |
| Vòng bi đũa côn | Rất tốt | Rất tốt (một chiều) | Trung bình | Không | Bánh xe ô tô, máy tiện |
| Vòng bi kim | Cực tốt (không gian nhỏ) | Kém | Thấp | Không | Trục khuỷu, cơ cấu swing |
| Vòng bi đũa tự lựa | Cực tốt | Trung bình | Thấp | Có (tốt nhất) | Máy nghiền, sàng rung |
| Vòng bi chặn bi | Không chịu | Rất tốt (một chiều) | Trung bình | Không | Cần trục, bàn xoay |
Ứng dụng thực tế của các loại vòng bi trong công nghiệp
Ngành ô tô và xe máy
Trong ngành xe hơi, vòng bi đũa côn được dùng cho bánh xe trước và sau vì phải chịu đồng thời tải trọng ngang và dọc khi vào cua. Vòng bi kim xuất hiện trong hộp số, ly hợp. Vòng bi rãnh sâu dùng cho máy phát điện, bơm trợ lực lái.
Ngành sản xuất thép và xi măng
Đây là môi trường khắc nghiệt với nhiệt độ cao, bụi bẩn, tải trọng rung động lớn. Vòng bi đũa tự lựa và vòng bi đũa trụ là lựa chọn hàng đầu cho các máy cán, máy nghiền, băng tải. Chúng có khả năng bù sai lệch góc và chịu tải va đập tốt.
Ngành điện tử và thiết bị gia dụng
Vòng bi rãnh sâu nhỏ, siêu nhẹ và êm là lựa chọn số một cho quạt điện, máy hút bụi, motor máy giặt. Đối với ổ cứng máy tính, ổ quạt CPU, vòng bi từ hoặc vòng bi thủy động (fluid dynamic bearing) được ưa chuộng vì độ ồn cực thấp.
Ngành năng lượng gió
Tua bin gió sử dụng rất nhiều các loại vòng bi khác nhau: vòng bi đũa côn cho trục chính, vòng bi đũa tự lựa cho hộp số, vòng bi rãnh sâu cho máy phát. Yêu cầu kỹ thuật cực kỳ khắt khe về tuổi thọ và khả năng chống mài mòn.
Những sai lầm thường gặp khi chọn và sử dụng vòng bi
Sai lầm 1: Chọn nhầm loại vòng bi theo tải trọng. Nhiều người mặc định dùng vòng bi rãnh sâu cho mọi ứng dụng. Trên thực tế, nếu máy có tải nặng, rung động hoặc tải dọc trục lớn, bắt buộc phải dùng vòng bi đũa hoặc vòng bi tiếp xúc góc.
Sai lầm 2: Không xem xét khả năng tự lựa. Nếu trục dài hoặc vỏ máy bị lệch tâm, dùng vòng bi không tự lựa sẽ nhanh chóng bị kẹt. Khi đó, vòng bi đũa tự lựa mới là giải pháp.
Sai lầm 3: Lạm dụng mỡ bôi trơn. Bơm quá nhiều mỡ vào vòng bi gây tăng nhiệt, làm biến tính mỡ, dẫn đến hỏng sớm. Mỗi loại vòng bi có lượng mỡ tối ưu riêng, thường chỉ nên lấp đầy 30-50% khoảng trống bên trong.
Sai lầm 4: Lắp đặt sai quy trình. Ép lực lên vòng ngoài khi lắp vòng bi vào trục, hoặc ngược lại, sẽ làm biến dạng rãnh lăn. Lực ép bao giờ cũng phải tác động trực tiếp lên vòng có độ dôi.
Lưu ý quan trọng khi bảo quản và bảo dưỡng các loại vòng bi
Câu hỏi thường gặp về các loại vòng bi
Vòng bi và bạc đạn khác nhau như thế nào?
Trong tiếng Việt, vòng bi thường gọi là bạc đạn. Về bản chất, vòng bi là bạc đạn có con lăn (bi hoặc đũa), còn bạc trơn (bushing) không có con lăn, chỉ là ống trượt. Tuy nhiên, trong dân dã, nhiều người dùng từ bạc đạn để chỉ chung các loại vòng bi.
Nên chọn vòng bi thường hay vòng bi có seal?
Nếu môi trường làm việc bẩn, ẩm ướt hoặc có hóa chất, nên chọn vòng bi có seal (phớt chắn cao su) để bảo vệ bên trong. Nếu tốc độ cao và cần tản nhiệt tốt, vòng bi hở (open) phù hợp hơn, kết hợp với bôi trơn dầu tuần hoàn.
Làm thế nào để đọc mã vòng bi?
Mã vòng bi theo tiêu chuẩn ISO thường có cấu trúc: tiền tố + số kích thước + hậu tố. Ví dụ: 6205ZZ – số 6 là loại vòng bi rãnh sâu, 2 là dãy nhẹ, 05 là đường kính trong 25mm, ZZ là có hai đĩa chắn bằng thép. Mỗi hãng sản xuất có hệ thống mã riêng, nhưng nguyên tắc chung tương tự.
Các loại vòng bi nào thích hợp cho motor điện?
Đa số motor điện 3 pha thông dụng dùng vòng bi rãnh sâu mã 6200 hoặc 6300. Motor tốc độ cao trên 10.000 vòng/phút thường dùng vòng bi tiếp xúc góc phía đầu trục và vòng bi rãnh sâu phía đuôi để chịu lực dọc trục.
Thời gian thay vòng bi là bao lâu?
Không có con số cố định. Tuổi thọ vòng bi phụ thuộc vào tải trọng, tốc độ, nhiệt độ, bôi trơn và bảo dưỡng. Với điều kiện lý tưởng, vòng bi motor có thể chạy 20.000-40.000 giờ. Với thiết bị nặng, có thể chỉ 3.000-5.000 giờ. Kiểm tra định kỳ là cách tốt nhất để xác định thời điểm thay.
Kết luận
Các loại vòng bi hiện nay rất đa dạng, từ vòng bi rãnh sâu thông dụng đến vòng bi đũa tự lựa cao cấp. Mỗi loại có đặc điểm cấu tạo, khả năng chịu tải, tốc độ và ứng dụng riêng. Việc lựa chọn đúng loại vòng bi không chỉ dựa vào kích thước mà còn phải xem xét điều kiện làm việc thực tế: tải trọng (hướng tâm, dọc trục), tốc độ vận hành, nhiệt độ, độ rung và mức độ bụi bẩn của môi trường.
Để đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ thiết bị, người dùng cần hiểu rõ bản chất từng dòng vòng bi và tuân thủ quy trình lắp đặt, bảo dưỡng do nhà sản xuất khuyến cáo. Hy vọng bài viết đã mang đến cho bạn cái nhìn toàn diện và chuyên sâu về thế giới vòng bi, giúp bạn tự tin hơn trong công việc lựa chọn và sử dụng chúng.
