Vòng bi là một trong những chi tiết cơ khí quan trọng nhất trong các hệ thống máy móc hiện đại. Hiểu rõ cấu tạo vòng bi giúp kỹ sư và người vận hành lựa chọn đúng loại, tối ưu tuổi thọ thiết bị và giảm chi phí bảo trì. Bài viết này sẽ đi sâu vào từng thành phần, nguyên lý hoạt động cũng như cách nhận biết các bộ phận của vòng bi một cách trực quan và thực tế nhất.
Vòng bi là gì? Bản chất và vai trò của cấu tạo vòng bi
Vòng bi (bearing) là một bộ phận cơ khí dùng để giảm ma sát giữa hai bề mặt chuyển động tương đối với nhau, đồng thời đỡ tải trọng và dẫn hướng chuyển động. Cấu tạo vòng bi được thiết kế để chịu được tải trọng hướng kính, hướng trục hoặc kết hợp cả hai. Mỗi loại vòng bi có kết cấu riêng nhưng đều dựa trên các thành phần cốt lõi: vòng trong, vòng ngoài, con lăn và vòng cách.
Bản chất của vòng bi là chuyển ma sát trượt thành ma sát lăn nhờ các con lăn (bi, trụ, côn…). Điều này giúp giảm tiêu hao năng lượng, tăng hiệu suất máy và kéo dài thời gian hoạt động liên tục của thiết bị. Cấu tạo vòng bi quyết định khả năng chịu tải, tốc độ quay tối đa và độ chính xác vận hành.

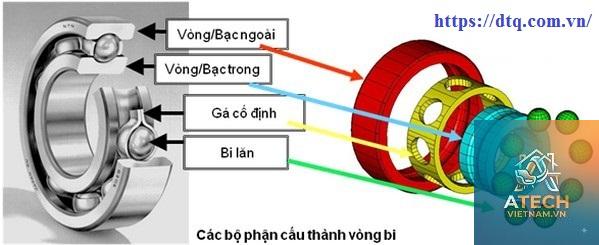

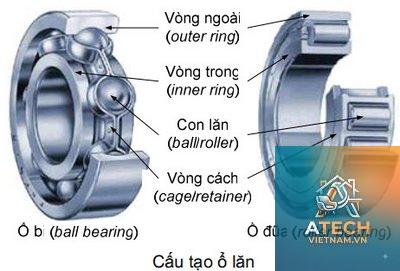

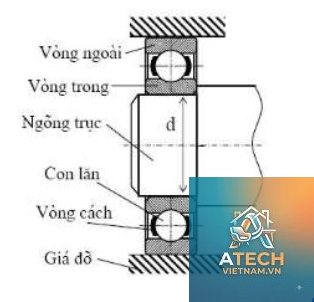

Các bộ phận chính trong cấu tạo vòng bi

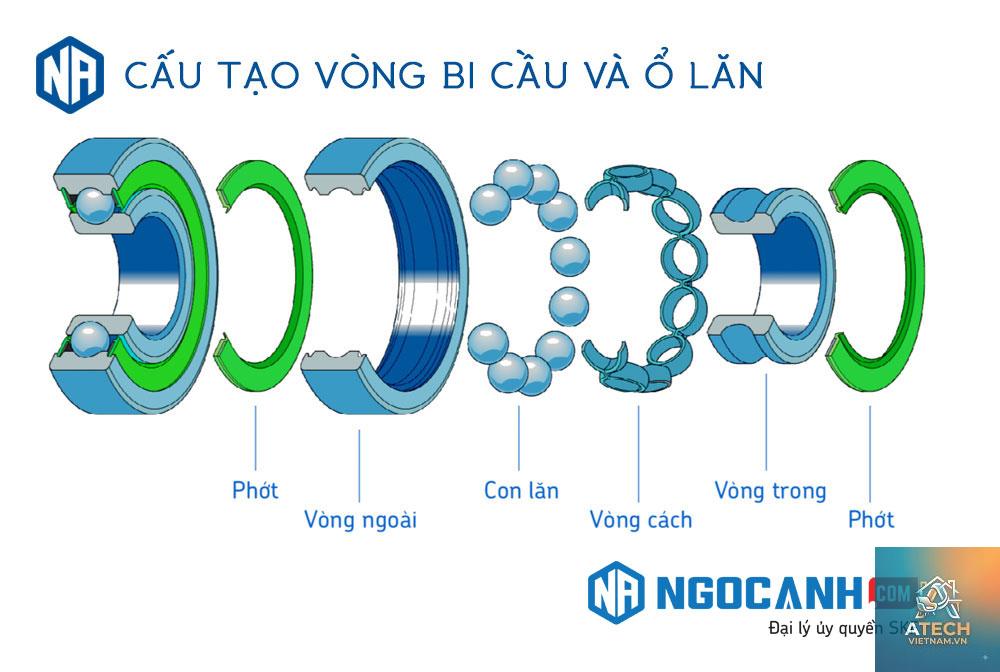

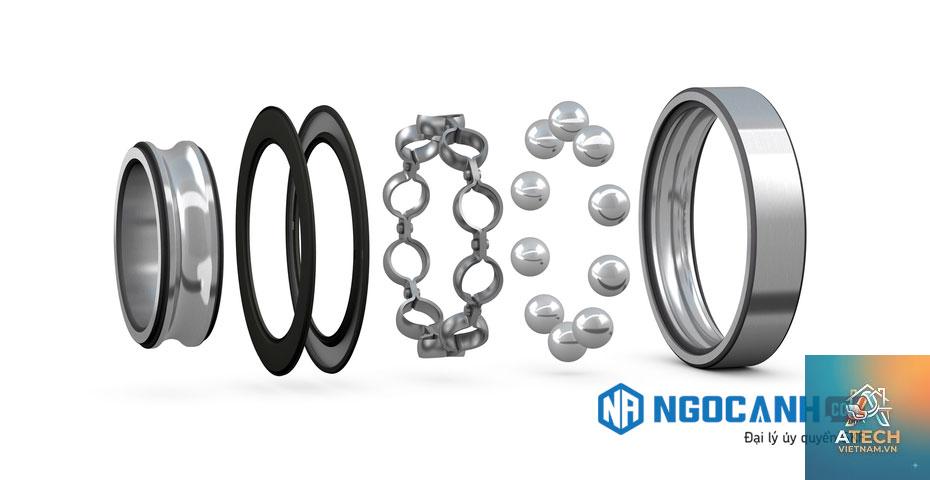

Một vòng bi tiêu chuẩn gồm bốn bộ phận cơ bản. Ngoài ra còn có các chi tiết phụ như phớt chắn dầu, mỡ bôi trơn và rãnh lắp ghép.
Vòng trong (Inner ring)
Vòng trong là bộ phận được lắp trực tiếp lên trục quay. Bề mặt ngoài của vòng trong có rãnh lăn (raceway) để các con lăn tiếp xúc. Vòng trong thường được chế tạo từ thép hợp kim chịu mài mòn cao như GCr15, 100Cr6 hoặc thép không gỉ. Độ chính xác gia công vòng trong ảnh hưởng trực tiếp đến độ đồng tâm và độ rung của vòng bi. Trong cấu tạo vòng bi, vòng trong chịu ứng suất tuần hoàn lớn nhất, đặc biệt khi trục quay tốc độ cao.
Vòng ngoài là bộ phận cố định, được lắp vào thân máy hoặc vỏ hộp giảm tốc. Bề mặt trong của vòng ngoài cũng có rãnh lăn cho con lăn chạy. Vòng ngoài trong cấu tạo vòng bi thường dày hơn vòng trong để chịu tải trọng va đập từ bên ngoài. Ở một số loại vòng bi, vòng ngoài có thể có vai hoặc mặt bích để định vị dọc trục.
Con lăn (Rolling elements)
Con lăn là bộ phận trung gian truyền tải giữa vòng trong và vòng ngoài. Hình dạng con lăn quyết định đặc tính chịu tải của vòng bi. Trong cấu tạo vòng bi, con lăn có thể là bi (hình cầu), trụ (hình trụ ngắn), côn (hình nón cụt), kim (hình trụ mảnh) hoặc cầu đũa. Mỗi loại phù hợp với một dạng tải trọng khác nhau. Số lượng con lăn càng nhiều, khả năng phân bố tải càng đều.
Vòng cách (Cage / Retainer)
Vòng cách có nhiệm vụ giữ các con lăn cách đều nhau trên chu vi, ngăn không cho chúng cọ xát vào nhau. Vòng cách có thể làm từ thép dập, đồng thau, nhựa PA66 hoặc polyamide. Chất liệu vòng cách ảnh hưởng đến nhiệt độ làm việc và tiếng ồn. Trong cấu tạo vòng bi, vòng cách đóng vai trò then chốt trong việc phân phối dầu mỡ bôi trơn đều cho các con lăn.
Nguyên lý hoạt động dựa trên cấu tạo vòng bi
Khi trục quay, vòng trong quay theo, các con lăn lăn trên rãnh lăn của vòng trong và vòng ngoài. Nhờ con lăn, ma sát trượt được thay thế bằng ma sát lăn nhỏ hơn nhiều lần. Cấu tạo vòng bi cho phép chuyển động quay diễn ra trơn tru ngay cả khi chịu tải nặng. Góc tiếp xúc giữa con lăn và rãnh lăn quyết định khả năng chịu lực dọc trục. Khe hở bên trong (internal clearance) được thiết lập ngay từ khi thiết kế để bù cho sự giãn nở nhiệt khi vận hành.
Phân loại vòng bi theo cấu tạo
Dựa vào cấu tạo vòng bi, các kỹ sư phân loại thành nhiều nhóm. Sự khác biệt chính nằm ở hình dạng con lăn và kết cấu vòng.
Loại vòng bi
Cấu tạo con lăn
Đặc điểm chịu tải
Ứng dụng điển hình
Vòng bi cầu (Deep groove ball bearing)
Bi cầu
Tải hướng kính tốt, tải dọc trục vừa phải
Động cơ điện, quạt, máy bơm
Vòng bi trụ (Cylindrical roller bearing)
Con lăn hình trụ
Tải hướng kính rất cao, không chịu tải dọc trục
Hộp giảm tốc, máy cán thép
Vòng bi côn (Tapered roller bearing)
Con lăn hình côn
Tải hướng kính và dọc trục kết hợp
Bánh xe ô tô, trục chính máy công cụ
Vòng bi kim (Needle roller bearing)
Con lăn hình kim nhỏ
Tải hướng kính cao, tiết diện nhỏ gọn
Hộp số tự động, trục khuỷu
Vòng bi cầu chặn (Angular contact ball bearing)
Bi cầu, góc tiếp xúc
Chịu tải dọc trục một chiều hoặc hai chiều
Trục chính máy CNC, bơm ly tâm
Ảnh hưởng của cấu tạo vòng bi đến hiệu suất làm việc
Mỗi chi tiết trong cấu tạo vòng bi đều ảnh hưởng trực tiếp đến các thông số vận hành. Ví dụ, độ nhám bề mặt rãnh lăn quyết định độ rung và tiếng ồn. Khe hở bên trong (C0, C2, C3) ảnh hưởng đến khả năng làm việc ở nhiệt độ cao. Vật liệu vòng cách quyết định giới hạn tốc độ quay – vòng cách nhựa cho tốc độ cao hơn vòng cách thép. Loại dầu mỡ bôi trơn cũng phải phù hợp với kết cấu vòng bi để đảm bảo màng dầu không bị phá vỡ.
Lựa chọn đúng loại vòng bi cho từng ứng dụng, tránh hỏng hóc sớm.
Xác định chính xác nguyên nhân hư hỏng như mòn rãnh lăn, vỡ vòng cách, bi bị rỗ.
Bảo trì đúng kỹ thuật: thay mỡ đúng chủng loại, kiểm tra khe hở định kỳ.
Tối ưu chi phí vận hành bằng cách kéo dài tuổi thọ vòng bi lên đến 30%.
Cải thiện độ chính xác của máy móc, đặc biệt trong các hệ thống servo và robot.
Hạn chế thường gặp do thiết kế cấu tạo vòng bi
Không có vòng bi nào hoàn hảo cho mọi điều kiện. Vòng bi cầu có cấu tạo vòng bi đơn giản nhưng chịu tải dọc trục kém. Vòng bi trụ chịu tải radian cực tốt nhưng không chịu được lực dọc trục. Vòng bi kim rất nhỏ gọn nhưng dễ bị quá nhiệt nếu bôi trơn không đủ. Sự kết hợp các loại vòng bi trong cùng một cụm trục là giải pháp thường được áp dụng để khắc phục hạn chế.
Sai lầm thường gặp và cách tránh khi làm việc với cấu tạo vòng bi
Sai lầm 1: Lắp vòng bi không đúng kỹ thuật
Nhiều người dùng lực ép lên vòng ngoài khi lắp vào trục, gây biến dạng rãnh lăn. Khi lắp vòng bi lên trục, lực ép phải tác dụng lên vòng trong. Khi lắp vào thân máy, lực ép tác dụng lên vòng ngoài. Đây là hậu quả của việc không hiểu cấu tạo vòng bi và nguyên lý truyền lực.
Sai lầm 2: Bôi trơn quá nhiều hoặc quá ít
Mỡ bôi trơn quá đầy sẽ làm tăng nhiệt độ do ma sát nhớt. Thiếu mỡ gây màng dầu không đủ dày, dẫn đến mòn nhanh. Nguyên tắc chung là chỉ nên điền đầy 30-50% khoảng trống bên trong vòng bi. Cấu tạo vòng bi có vòng cách và rãnh thoát mỡ giúp mỡ lưu thông đều.
Sai lầm 3: Bỏ qua khe hở bên trong
Khe hở C0 phù hợp với nhiệt độ làm việc dưới 80°C. Nếu máy hoạt động ở nhiệt độ cao hơn, cần chọn khe hở C3 hoặc C4 để tránh kẹt vòng bi do giãn nở nhiệt. Không kiểm tra thông số này khi thay vòng bi là lỗi phổ biến ở các xưởng sửa chữa.
Ứng dụng thực tế của các dạng cấu tạo vòng bi
Trong động cơ điện công nghiệp, vòng bi cầu hai dãy được dùng phổ biến vì cấu tạo vòng bi này vừa chịu tải hướng kính vừa có khả năng tự căn chỉnh khi trục bị lệch. Trong máy công cụ CNC, vòng bi cầu góc tiếp xúc được lắp theo cặp để đạt độ cứng vững cao khi chịu tải dọc trục. Trong ngành sản xuất giấy, vòng bi côn chịu được tải trọng nặng và môi trường ẩm ướt nhờ có phớt chắn kín hai phía.
Các nhà sản xuất vòng bi lớn như SKF, NSK, FAG, Timken đều có catalog chi tiết về cấu tạo vòng bi cho từng dòng sản phẩm. Việc đọc hiểu các bản vẽ kỹ thuật này giúp kỹ sư lựa chọn chính xác mã vòng bi thay thế.
Hướng dẫn kiểm tra cấu tạo vòng bi khi bảo trì
Tháo vòng bi khỏi trục nhẹ nhàng bằng dụng cụ kéo chuyên dụng, tránh làm biến dạng vòng.
Vệ sinh sạch dầu mỡ cũ bằng dung môi chuyên dụng, không dùng khí nén thổi mạnh vào con lăn.
Kiểm tra rãnh lăn trên vòng trong và vòng ngoài bằng kính lúp. Nếu có vết rỗ, bong tróc hoặc vết màu xanh (dấu hiệu quá nhiệt) thì phải thay mới.
Kiểm tra con lăn xem có bị mòn mép, xước hoặc nứt không.
Kiểm tra độ rơ dọc trục và hướng kính bằng đồng hồ so. So sánh với dung sai cho phép trong tài liệu kỹ thuật.
Kiểm tra vòng cách xem có bị nứt, mòn hoặc biến dạng không.
Nếu vòng bi còn tốt, tiến hành bôi trơn lại bằng mỡ đúng chủng loại và lắp đúng kỹ thuật.
Câu hỏi thường gặp về cấu tạo vòng bi
Vòng bi thường được làm từ vật liệu gì?
Vòng trong và vòng ngoài chủ yếu từ thép chịu mài mòn 100Cr6 (GCr15). Con lăn cũng từ thép tương tự. Vòng cách có thể là thép dập, đồng thau hoặc nhựa PA66. Một số vòng bi đặc chủng dùng gốm sứ cho con lăn để chịu nhiệt và chống ăn mòn điện.
Cấu tạo vòng bi có ảnh hưởng đến tiếng ồn không?
Có. Độ nhám bề mặt rãnh lăn, độ chính xác hình học của con lăn và chất liệu vòng cách đều tác động đến tiếng ồn. Vòng bi cầu có tiếng ồn thấp nhất, vòng bi trụ và kim thường ồn hơn. Vòng bi có phớt chắn cao su giảm tiếng ồn nhưng tăng ma sát.
Tại sao vòng bi cầu lại thông dụng nhất?
Vì cấu tạo vòng bi cầu đơn giản, giá thành thấp, dễ sản xuất hàng loạt và có thể chịu tải kết hợp cả hướng kính lẫn dọc trục ở mức vừa phải. Đa số thiết bị gia dụng, động cơ nhỏ và máy bơm đều dùng loại này.
Làm sao phân biệt vòng bi thật và giả dựa vào cấu tạo?
Vòng bi giả thường có vòng ngoài và vòng trong xử lý nhiệt kém, rãnh lăn không bóng. Con lăn có kích thước không đồng đều. Vòng cách làm từ vật liệu rẻ tiền dễ gãy. Độ kín khít giữa các bộ phận kém. Cân nặng thường nhẹ hơn vòng bi chính hãng do dùng thép hợp kim thấp.
Cấu tạo vòng bi có phớt chắn và không phớt khác nhau thế nào?
Vòng bi có phớt (shielded hoặc sealed) có thêm tấm chắn thép hoặc phớt cao su ở hai bên để giữ mỡ bên trong và ngăn bụi bẩn. Loại không phớt cho phép bôi trơn lại bằng dầu, thường dùng trong hệ thống bôi trơn tập trung. Kết cấu phớt cũng làm tăng mô-men ma sát một chút.
Lưu ý quan trọng khi nghiên cứu cấu tạo vòng bi
Luôn tham khảo thông số kỹ thuật từ nhà sản xuất chính hãng, không dựa vào hình ảnh minh họa đơn thuần.
Khi tháo lắp vòng bi, cần ghi nhớ chiều lắp của các chi tiết như vòng chặn, phớt để tránh lắp ngược.
Ký hiệu trên vòng bi (ví dụ 6205-2RS) cho biết cấu tạo vòng bi thuộc dòng nào, có phớt hay không, khe hở bao nhiêu.
Nếu vòng bi hoạt động trong môi trường hóa chất hoặc nhiệt độ khắc nghiệt, cần chọn vật liệu vòng và con lăn chuyên dụng.
Đừng ngần ngại tham khảo ý kiến chuyên gia khi cần chọn vòng bi thay thế cho máy móc quan trọng.
Cấu tạo vòng bi là kiến thức nền tảng không thể thiếu đối với bất kỳ ai làm việc trong lĩnh vực cơ khí, bảo trì hay thiết kế máy. Từ vòng trong, vòng ngoài, con lăn cho đến vòng cách – mỗi bộ phận đều có vai trò riêng và ảnh hưởng trực tiếp đến hiệu suất vận hành. Việc nắm vững cấu trúc này giúp bạn lựa chọn đúng vòng bi, bảo trì hiệu quả và kéo dài tuổi thọ thiết bị. Hãy luôn tra cứu tài liệu kỹ thuật và tuân thủ hướng dẫn của nhà sản xuất để khai thác tối đa khả năng của vòng bi trong thực tế.
