Việc lựa chọn đúng loại vòng bi đóng vai trò then chốt trong việc đảm bảo hiệu suất vận hành, độ bền và chi phí bảo trì của máy móc. Không có một loại vòng bi vạn năng, do đó cách chọn vòng bi phù hợp đòi hỏi phải xem xét đồng thời nhiều yếu tố như tải trọng, tốc độ quay, môi trường làm việc và yêu cầu về độ chính xác. Bài viết này cung cấp một quy trình đánh giá toàn diện, từ khái niệm cơ bản đến các tiêu chí kỹ thuật nâng cao, giúp người dùng đưa ra quyết định chính xác cho từng ứng dụng cụ thể.
Vòng bi (bearing) là một bộ phận cơ khí cho phép chuyển động quay hoặc chuyển động thẳng giữa hai bộ phận, đồng thời giảm ma sát và truyền tải trọng. Cấu tạo vòng bi thường gồm vòng trong, vòng ngoài, các con lăn (bi, đũa, côn…) và vòng cách. Khi chọn sai chủng loại, máy móc có thể gặp các vấn đề như rung động quá mức, phát nhiệt lớn, mài mòn nhanh dẫn đến hỏng hóc sớm. Ngược lại, một vòng bi được lựa chọn đúng cách sẽ kéo dài tuổi thọ thiết bị, giảm thời gian dừng máy và tối ưu hóa hiệu suất năng lượng.
Phân loại vòng bi cơ bản

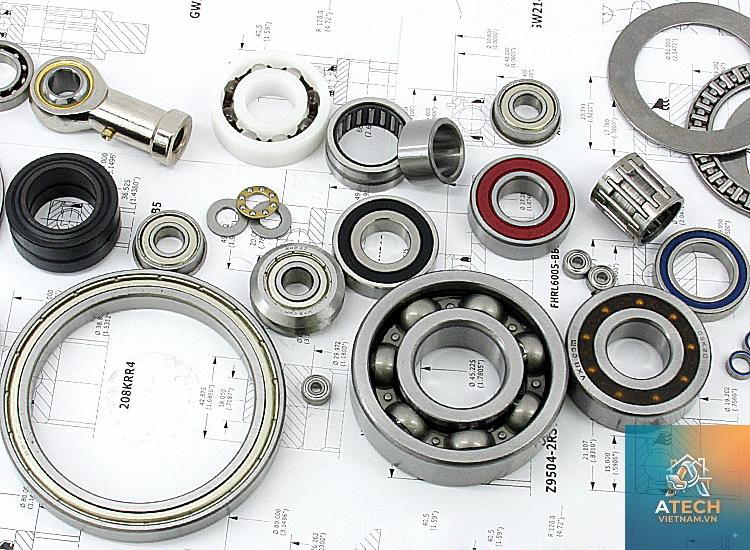

Trước khi đi vào cách chọn vòng bi phù hợp, cần nắm rõ các loại vòng bi phổ biến dựa trên hình dạng con lăn và khả năng chịu tải:
Vòng bi cầu (Ball Bearing)
Sử dụng các viên bi tròn làm con lăn. Loại này phù hợp với tải trọng nhẹ đến trung bình, tốc độ cao và yêu cầu ma sát thấp. Ví dụ: vòng bi rãnh sâu (deep groove ball bearing) là loại thông dụng nhất, chịu được tải hướng tâm và hướng trục ở mức độ vừa phải.
Dùng con lăn hình trụ, hình côn hoặc hình trống, cho khả năng chịu tải lớn hơn vòng bi cầu. Chia thành:

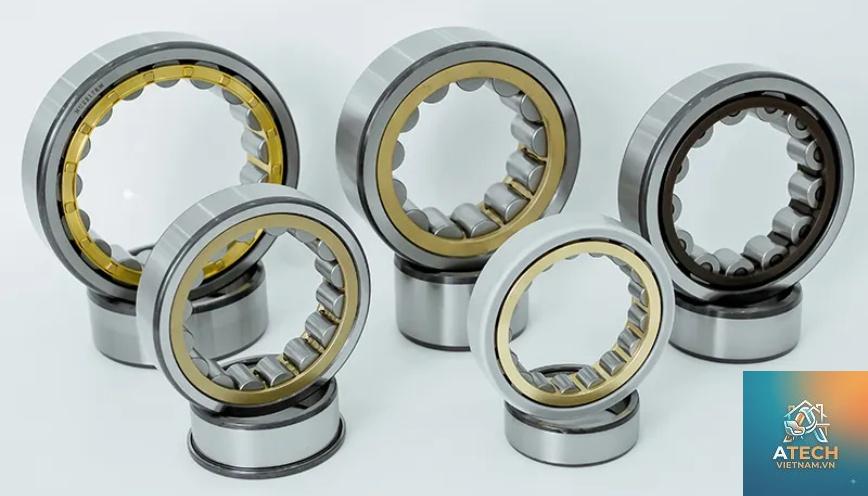

Vòng bi đũa trụ: chịu tải hướng tâm rất lớn, tốc độ trung bình.
Vòng bi côn: chịu đồng thời tải hướng tâm và hướng trục, thường dùng trong bánh xe ô tô.

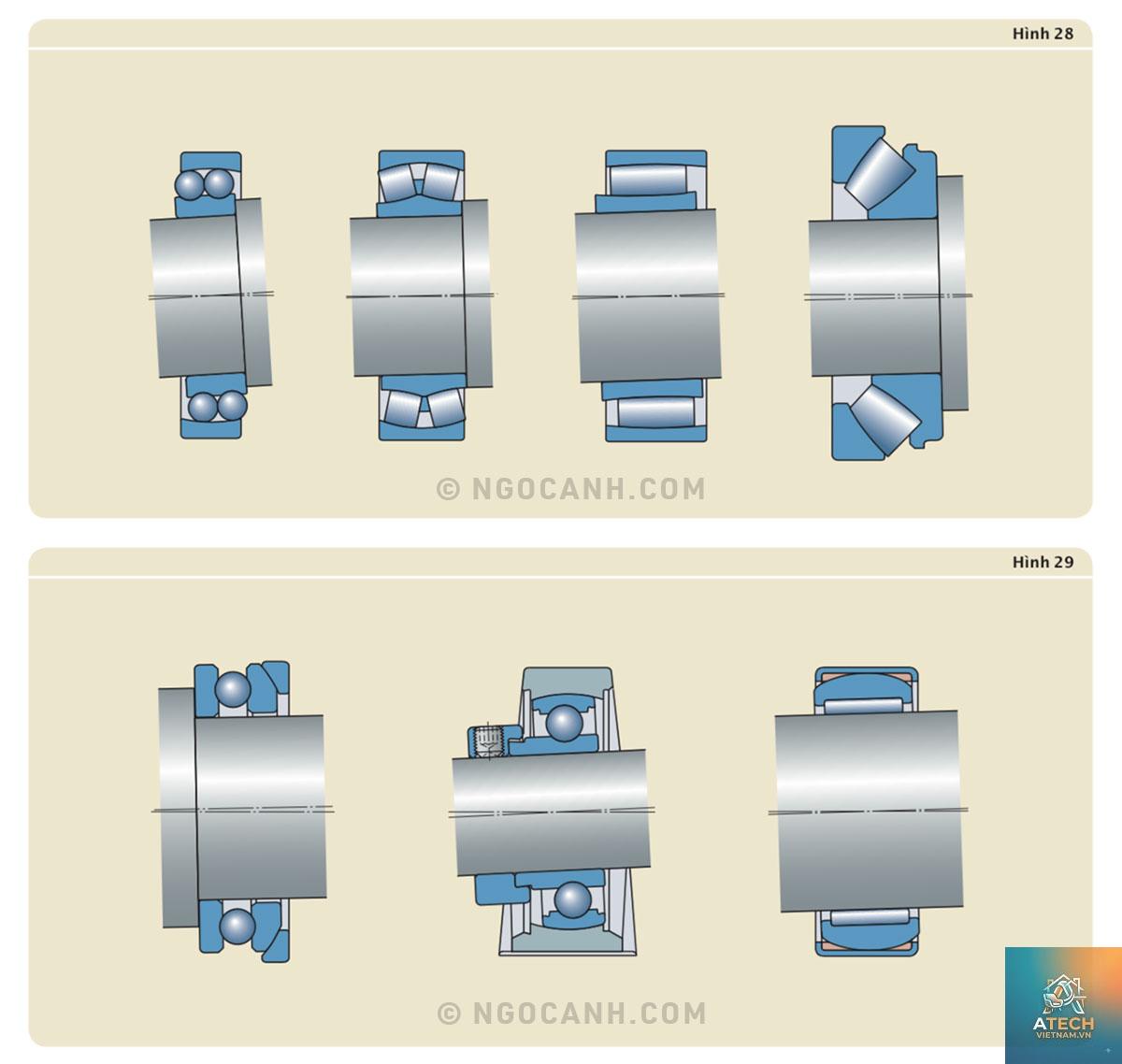

Vòng bi đũa hình trống: tự lựa, chịu lệch trục tốt.
Vòng bi chặn (Thrust Bearing)
Chuyên chịu tải trọng dọc trục, thường dùng trong trục đứng hoặc ly hợp ô tô.
Các yếu tố then chốt trong cách chọn vòng bi phù hợp
Để lựa chọn chính xác, cần đánh giá từng yếu tố sau đây:
1. Loại tải trọng và độ lớn

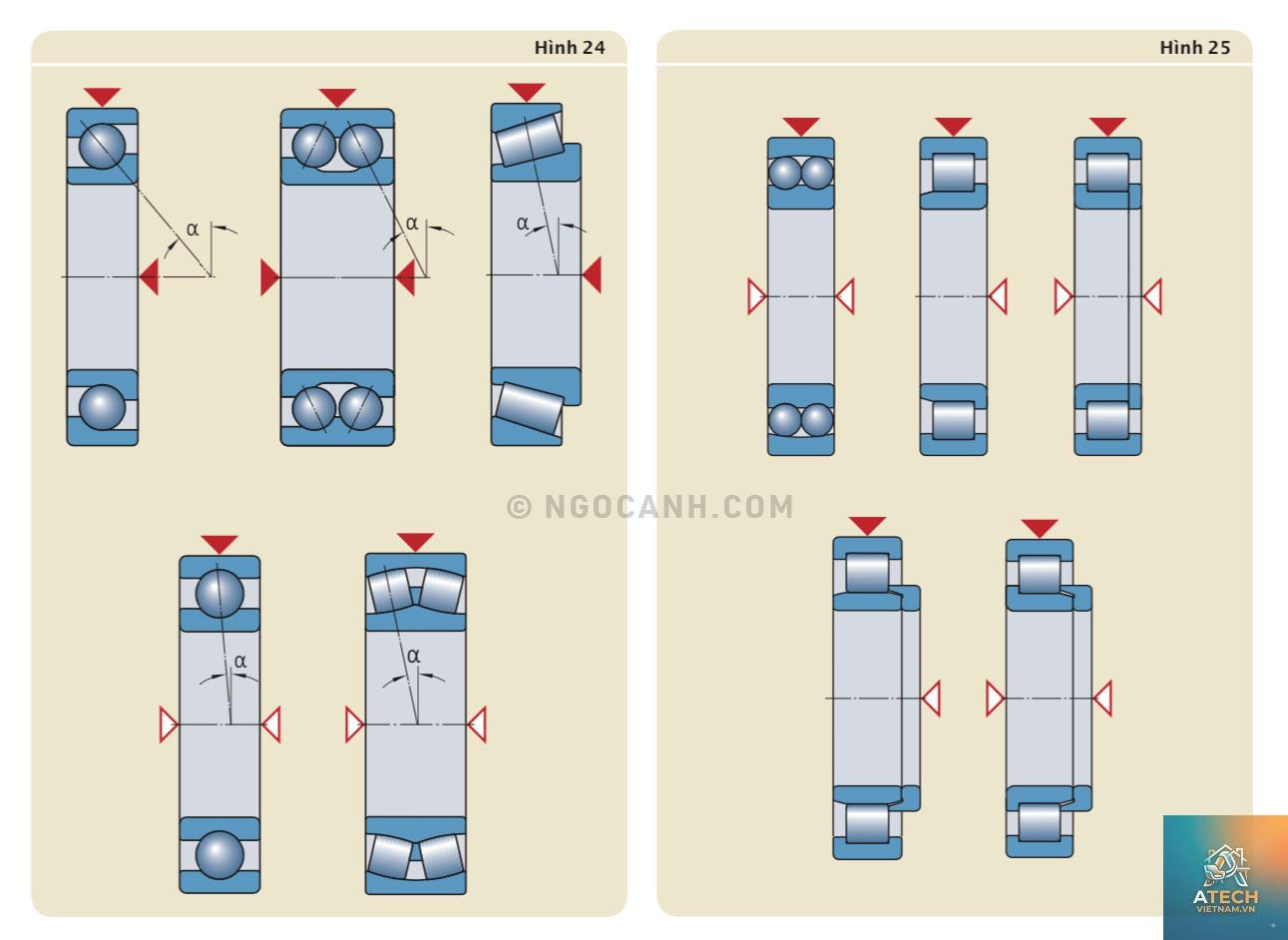

Xác định tải trọng tác động lên vòng bi: tải hướng tâm (vuông góc với trục), tải dọc trục (song song với trục) hay tải kết hợp. Mỗi loại vòng bi có khả năng chịu tải khác nhau. Ví dụ, vòng bi rãnh sâu chịu được cả hai hướng, nhưng tải dọc trục thấp hơn tải hướng tâm. Cần tính toán tải trọng tương đương động (P) theo công thức nhà sản xuất để chọn vòng bi có hệ số tải động (C) đủ lớn.
2. Tốc độ quay
Tốc độ vòng quay càng cao, yêu cầu về vòng bi càng khắt khe. Vòng bi cầu thường đạt tốc độ cao nhất, trong khi vòng bi đũa trụ giới hạn tốc độ thấp hơn do lực ly tâm lớn. Tham khảo thông số tốc độ giới hạn (limiting speed) của từng dòng sản phẩm.
3. Nhiệt độ môi trường làm việc
Nhiệt độ cao ảnh hưởng đến mỡ bôi trơn và vật liệu vòng bi. Với nhiệt độ trên 150°C, cần chọn vòng bi có khả năng chịu nhiệt, sử dụng thép chịu nhiệt hoặc gốm. Ngược lại, nhiệt độ cực thấp đòi hỏi vật liệu có độ dẻo tốt.
4. Kích thước và không gian lắp đặt
Đo đường kính trục, đường kính lỗ vòng bi, chiều rộng vòng bi. Các kích thước này phải phù hợp với tiêu chuẩn ISO (ví dụ series 60, 62, 63). Nếu không gian bị giới hạn, có thể chọn vòng bi có thành mỏng hoặc loại đặc biệt.
5. Độ chính xác (cấp chính xác)
Đối với máy công cụ, dụng cụ chính xác, cần vòng bi cấp P4, P2. Các ứng dụng thông thường chỉ cần cấp P0 (PO). Cấp chính xác càng cao thì giá thành và độ khó gia công càng lớn.
6. Vật liệu chế tạo
Thép chịu lực (GCr15 – SUJ2) là phổ biến nhất. Trong môi trường ăn mòn, cần vòng bi thép không gỉ (AISI 440C) hoặc gốm sứ (hybrid). Một số ứng dụng chịu tải cực lớn có thể dùng thép tôi thấu.
7. Cơ cấu làm kín và bôi trơn
Vòng bi có thể có nắp chắn dầu (shield), phớt (seal) hoặc để hở. Nếu môi trường nhiều bụi bẩn, ẩm ướt, nên chọn loại có phớt 2 mặt (2RS, 2Z). Bôi trơn bằng mỡ hoặc dầu tùy tốc độ và nhiệt độ.
Quy trình từng bước để chọn vòng bi
Chọn loại vòng bi: dựa vào loại tải. Nếu chủ yếu tải hướng tâm, dùng vòng bi cầu đỡ hoặc đũa trụ. Nếu tải hỗn hợp, cân nhắc vòng bi côn hoặc vòng bi cầu tiếp xúc góc.
Tính toán tải trọng tương đương và tuổi thọ: Sử dụng công thức L10 = (C/P)^p (với p=3 cho vòng bi cầu, p=10/3 cho vòng bi đũa). Chọn vòng bi có C đáp ứng tuổi thọ tính bằng giờ mong muốn.
Kiểm tra tốc độ giới hạn: So sánh tốc độ vận hành với tốc độ giới hạn ghi trong catalogue. Nếu vượt quá, cần thay đổi loại vòng bi hoặc cải thiện bôi trơn.
Chọn kích thước và cấp chính xác: Tra bảng kích thước tiêu chuẩn để tìm mã vòng bi phù hợp với đường kính trục và lỗ. Chọn cấp chính xác dựa trên yêu cầu độ rung, độ đảo.
Quyết định loại làm kín và bôi trơn: Với môi trường sạch, tốc độ cao, dùng loại hở hoặc có nắp chắn. Với môi trường ô nhiễm, chọn seal cao su (2RS). Mỡ bôi trơn chọn theo nhiệt độ và tốc độ.
Chọn nhà sản xuất uy tín: Các thương hiệu như SKF, FAG, NSK, NTN, KOYO cung cấp catalogue chi tiết và hỗ trợ kỹ thuật, giúp việc chọn lựa trở nên chính xác hơn.
Chỉ dựa vào giá thành rẻ: Vòng bi giá thấp có thể có dung sai kém, vật liệu không đảm bảo, dẫn đến hỏng nhanh hơn, tổng chi phí sở hữu cao hơn.
Bỏ qua yếu tố lệch trục: Nếu hai gối đỡ không đồng tâm, cần dùng vòng bi tự lựa, nếu không sẽ gây quá tải và vỡ vòng.
Chọn sai cấp chính xác: Dùng vòng bi cấp chính xác cao cho ứng dụng thô làm tăng chi phí không cần thiết; ngược lại, dùng cấp thấp cho máy chính xác gây rung động lớn.
Không tính đến nhiệt độ và bôi trơn: Nhiệt độ cao làm giảm độ cứng, có thể cần vòng bi gốm. Bôi trơn không đúng loại mỡ dẫn đến cháy mỡ sớm.
Lắp đặt sai kỹ thuật: Siết quá chặt hoặc lỏng vòng bi, không sử dụng dụng cụ chuyên dụng làm biến dạng vòng.
Ứng dụng thực tế và ví dụ minh họa
Trong động cơ điện công suất 5 kW, tốc độ 3000 vòng/phút, tải hướng tâm do dây curoa tác dụng, môi trường sạch, nhiệt độ phòng. Cách chọn vòng bi phù hợp: dùng vòng bi cầu rãnh sâu series 6205 (đường kính lỗ 25 mm) với cấp chính xác P0, loại hở 2Z (hai nắp chắn thép), bôi trơn bằng mỡ lithium gốc khoáng. Tuổi thọ tính toán L10 ≈ 8000 giờ. Nếu động cơ đặt trong môi trường bụi ẩm, chọn loại 2RS (phớt cao su).
Trong hộp giảm tốc của băng tải chịu tải nặng, tốc độ chậm (200 vòng/phút), tải hỗn hợp lớn. Cần vòng bi đũa trụ hoặc vòng bi côn tùy theo kết cấu. Ví dụ: sử dụng vòng bi đũa trụ NU2220 cho đầu vào, vòng bi côn 32220 cho đầu ra, với dầu bôi trơn tuần hoàn.
Câu hỏi thường gặp về cách chọn vòng bi phù hợp (FAQ)
Sự khác nhau giữa vòng bi 2RS và 2Z là gì?
Vòng bi 2RS có phớt cao su tiếp xúc, chống bụi và nước tốt hơn, nhưng ma sát lớn hơn, phù hợp môi trường bẩn, tốc độ thấp. Vòng bi 2Z có nắp chắn kim loại không tiếp xúc, ma sát thấp, thích hợp tốc độ cao, môi trường sạch.
Làm thế nào để biết vòng bi đã hỏng?
Dấu hiệu thường thấy: tiếng ồn bất thường (lạch cạch, rít), rung động tăng, nhiệt độ vòng bi cao hơn bình thường hoặc mỡ chảy ra. Kiểm tra bằng tai nghe vòng bi hoặc dùng thiết bị đo rung.
Có thể thay vòng bi cầu bằng vòng bi đũa trụ không?
Chỉ khi không gian lắp đặt cho phép và tải trọng chủ yếu là hướng tâm. Vòng bi đũa trụ không chịu được tải dọc trục, nên nếu có thành phần tải dọc sẽ làm hỏng nhanh chóng.
Vòng bi hybrid (bi gốm) có ưu điểm gì?
Vòng bi hybrid kết hợp vòng thép với bi gốm (Si3N4) mang lại khả năng chịu nhiệt cao hơn, tốc độ cao hơn, cách điện tốt, giảm ma sát và mài mòn. Thường dùng trong máy công cụ tốc độ cao, động cơ điện cao tốc.
Cách chọn vòng bi theo kích thước trục như thế nào?
Đo đường kính trục chính xác bằng thước cặp hoặc panme, sau đó tra bảng tiêu chuẩn ISO để tìm mã vòng bi có lỗ tương ứng. Ví dụ trục 30 mm sẽ dùng vòng bi có mã 6206 (lỗ 30 mm). Cần chú ý đến sai số lắp ghép và dung sai.
Lưu ý quan trọng khi mua và sử dụng vòng bi
Luôn kiểm tra hàng thật, tránh hàng giả, kém chất lượng. Nên mua từ đại lý chính hãng hoặc nhà phân phối uy tín.
Đọc kỹ catalogue hoặc hỗ trợ kỹ thuật từ nhà sản xuất để có thông số chính xác nhất.
Bảo quản vòng bi nơi khô ráo, tránh ẩm, nhiệt độ cao, không va đập.
Khi lắp đặt, sử dụng phương pháp ép thủy lực hoặc nhiệt, không gõ trực tiếp vào vòng.
Bôi trơn định kỳ theo khuyến cáo của nhà sản xuất, không bôi trơn quá nhiều hoặc quá ít.
Việc nắm vững cách chọn vòng bi phù hợp không chỉ giúp máy móc hoạt động ổn định mà còn tiết kiệm chi phí vận hành lâu dài. Bằng cách phân tích kỹ lưỡng các yếu tố như tải trọng, tốc độ, nhiệt độ, môi trường và yêu cầu độ chính xác, người dùng có thể chọn đúng chủng loại, kích thước và cấp chính xác. Hãy luôn tham khảo catalogue của nhà sản xuất và nếu cần, nhờ đến sự tư vấn từ chuyên gia để đảm bảo quyết định cuối cùng là tối ưu nhất cho ứng dụng cụ thể.
