Trong lĩnh vực cơ khí và chế tạo, việc nắm vững tiêu chuẩn ren inch là yếu tố sống còn để đảm bảo tính tương thích giữa các chi tiết máy. Ren inch, hay còn gọi là ren hệ inch, sử dụng đơn vị inch để đo đường kính và số ren trên mỗi inch, khác biệt hoàn toàn so với ren hệ mét phổ biến tại Việt Nam. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về tiêu chuẩn ren inch, từ khái niệm cơ bản, phân loại, bảng tra kích thước, cho đến ứng dụng cụ thể trong thực tế và những sai lầm cần tránh.
Tiêu chuẩn ren inch là hệ thống tiêu chuẩn ren được phát triển dựa trên hệ đo lường inch (Imperial). Khác với ren hệ mét dùng đơn vị mm, ren inch đo đường kính danh nghĩa bằng inch và bước ren được xác định bằng số ren trên một inch (TPI – Threads Per Inch). Hệ thống này chủ yếu được sử dụng ở Bắc Mỹ, Anh và một số quốc gia trong khối Commonwealth, đồng thời cũng xuất hiện phổ biến trong các thiết bị nhập khẩu và máy móc công nghiệp tại Việt Nam.
Nguồn gốc của tiêu chuẩn ren inch bắt nguồn từ nhu cầu tiêu chuẩn hóa các kết nối bu lông, đai ốc, ống dẫn và các chi tiết ren trong cuộc cách mạng công nghiệp thế kỷ 19. Nhờ có tiêu chuẩn này, các nhà sản xuất có thể sản xuất hàng loạt và thay thế linh kiện một cách dễ dàng. Tiêu chuẩn ren inch chính thống hiện nay được quy định bởi ANSI (American National Standards Institute) và ISO (International Organization for Standardization) đối với một số dòng sản phẩm đặc thù.
Phân loại chi tiết các tiêu chuẩn ren inch phổ biến
Không phải tất cả ren inch đều giống nhau. Có nhiều phân loại dựa trên hình dạng prôfin, bước ren và mục đích sử dụng.
Ren inch theo tiêu chuẩn UNC (Unified Coarse Thread)
UNC là loại ren thô, có bước ren lớn hơn so với UNF. Ký hiệu ren UNC thường gặp như 1/4-20 UNC, trong đó 1/4 inch là đường kính danh nghĩa, 20 là số ren trên inch (TPI). Ren UNC có sức chịu tải tốt khi lắp ráp nhanh, phù hợp với các kết nối thông thường không yêu cầu độ chính xác cao hoặc cần tháo lắp thường xuyên. Ứng dụng phổ biến: bu lông kết cấu thép, máy móc nông nghiệp, thiết bị xây dựng.
Ren inch theo tiêu chuẩn UNF (Unified Fine Thread)
Ren UNF có bước ren mịn hơn UNC, số TPI lớn hơn. Ví dụ: 1/4-28 UNF. Nhờ bước ren nhỏ, ren UNF cho độ kín khít cao hơn, khả năng chống rung và chịu lực kéo tốt hơn trong môi trường rung động. Ren UNF thường dùng trong ngành hàng không, ô tô, dụng cụ chính xác và các chi tiết máy yêu cầu độ bền mỏi cao.
Ren inch siêu mịn UNEF (Unified Extra Fine Thread)
UNEF là phiên bản bước ren cực mịn, TPI rất lớn. Loại ren này được thiết kế cho các ứng dụng đặc biệt như ống dẫn áp suất cao, ren trên thành mỏng, hoặc nơi không gian ren ngắn nhưng cần độ chịu tải cao. Ít phổ biến hơn UNC và UNF, thường thấy trong các thiết bị hàng không và quân sự.
Ren ống inch NPT (National Pipe Thread)
Ren ống inch NPT là tiêu chuẩn ren côn dùng để kết nối ống dẫn khí, dầu, nước. Điểm đặc biệt của NPT là ren có độ côn 1:16 tạo ra áp lực khít khi xiết chặt, giúp tự làm kín mà không cần thêm gioăng hay băng tan. Ren NPT thường được ký hiệu dạng 1/2-14 NPT, trong đó 1/2 inch là kích thước ống danh nghĩa, 14 TPI. Đây là tiêu chuẩn ren inch phổ biến nhất trong hệ thống đường ống tại Mỹ và Canada.
Ren ống inch NPS (National Pipe Straight)
Khác với NPT, ren NPS là ren thẳng (không côn), cần thêm vật liệu làm kín như băng tan hoặc keo để chống rò rỉ. NPS thường dùng cho các kết nối ống không yêu cầu kín hoàn toàn hoặc ở vị trí cần tháo lắp dễ dàng.

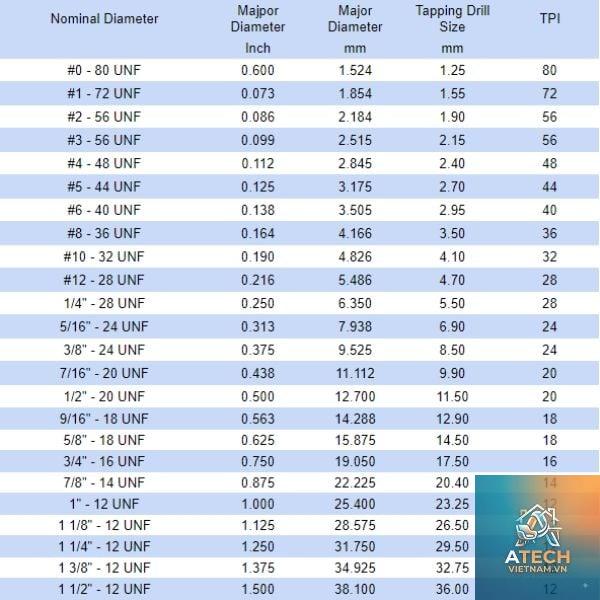

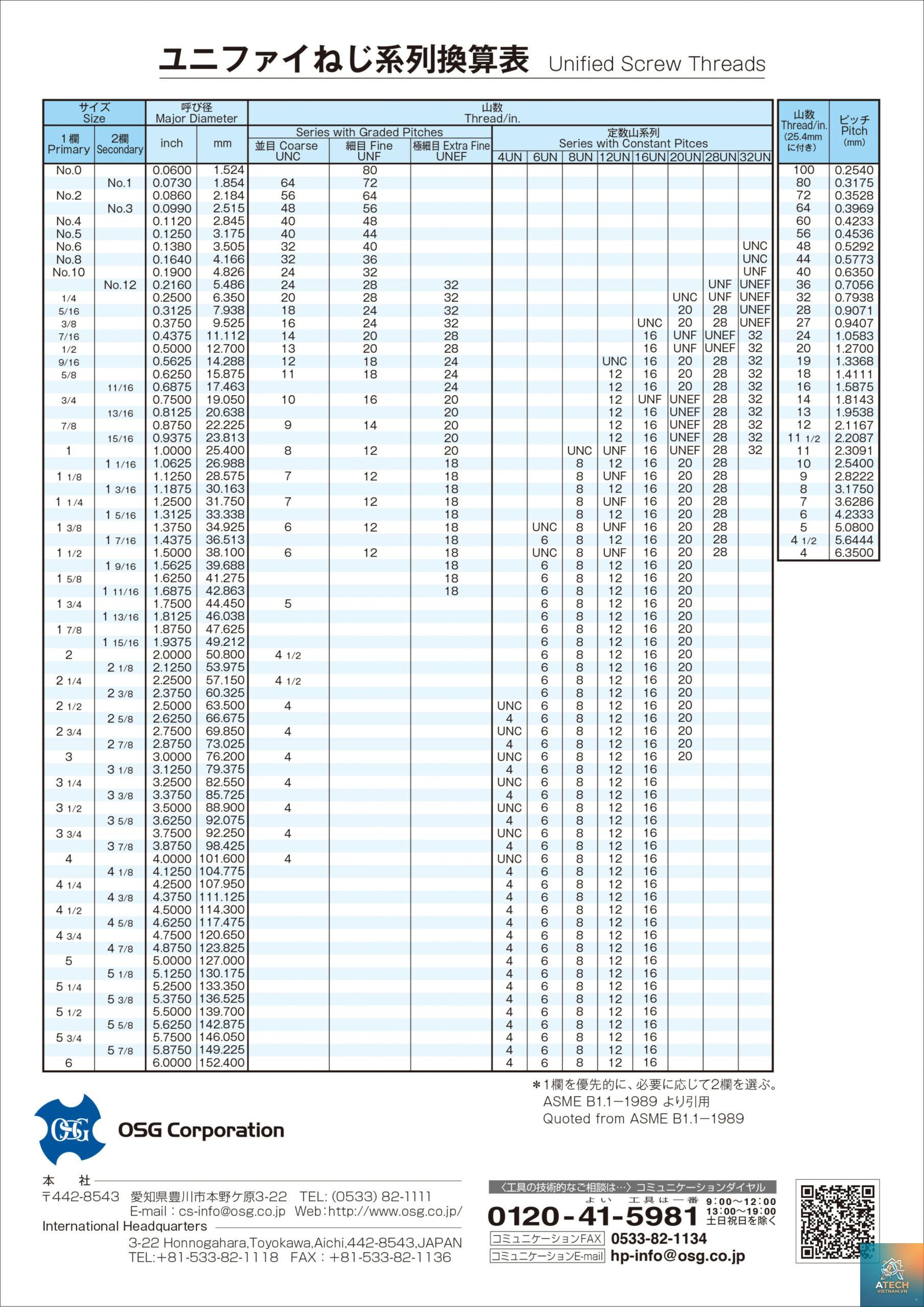

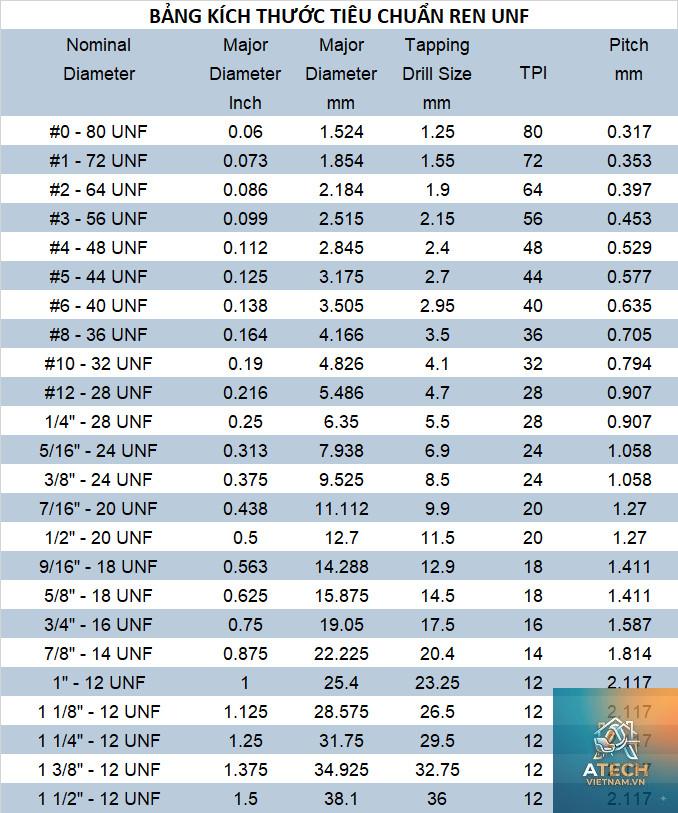

Bảng tra kích thước tiêu chuẩn ren inch thông dụng
Bảng dưới đây tổng hợp một số kích thước ren inch UNC và UNF thường gặp trong thực tế, giúp bạn tra cứu nhanh đường kính, bước ren và kích thước lỗ khoan.
Lưu ý: Đường kính lỗ khoan có thể thay đổi tùy theo dung sai ren và vật liệu gia công. Bảng trên chỉ mang tính tham khảo cho thép carbon thông thường.
So sánh tiêu chuẩn ren inch và ren hệ mét
Việc phân biệt ren inch và ren hệ mét (Metric Thread – ISO) là kỹ năng cơ bản của bất kỳ kỹ thuật viên cơ khí nào. Sự khác biệt chính nằm ở đơn vị đo lường, góc prôfin ren và cách ký hiệu.
Đơn vị đo: Ren inch dùng inch, số ren/inch. Ren mét dùng mm, bước ren tính bằng mm.
Góc prôfin ren: Cả hai đều có góc 60°, không khác biệt.
Đường kính danh nghĩa: Ren inch thường thể hiện dưới dạng phân số (1/4, 3/8, 1/2…), ren mét thể hiện bằng số nguyên (M6, M8, M10…).
Khả năng tương thích: Tuyệt đối không thể thay thế lẫn nhau nếu không có adapter chuyển đổi.
Ứng dụng: Ren inch phổ biến trong thiết bị Mỹ, Anh; ren mét phổ biến ở châu Âu, châu Á (Việt Nam, Nhật Bản).
Khi mua hàng, bạn cần kiểm tra kỹ nguồn gốc thiết bị. Nếu máy móc nhập từ Mỹ hoặc Anh, khả năng cao sử dụng tiêu chuẩn ren inch. Sử dụng nhầm ren hệ mét sẽ dẫn đến hỏng ren hoặc kết nối không an toàn.
Lợi ích và hạn chế của việc sử dụng tiêu chuẩn ren inch
Lợi ích nổi bật
Tính phổ biến trong thiết bị nhập khẩu: Nhiều dòng máy móc công nghiệp, xe cơ giới, thiết bị dầu khí có nguồn gốc Mỹ sử dụng ren inch, giúp dễ dàng tìm kiếm phụ tùng thay thế.
Khả năng chống rung tốt hơn: Ren UNF với bước ren mịn cho độ bền mỏi cao trong môi trường rung động liên tục.
Tiêu chuẩn ren ống chặt chẽ: NPT có khả năng tự làm kín vượt trội, giảm rủi ro rò rỉ trong hệ thống áp suất.
Dễ nhận biết bằng kích thước phân số: Kỹ thuật viên có kinh nghiệm có thể ước lượng kích thước ren inch nhanh chóng.
Hạn chế cần lưu ý
Không tương thích với ren hệ mét: Dễ nhầm lẫn và gây hỏng hóc nếu không trang bị kiến thức.
Ít phổ biến tại thị trường Việt Nam: Dụng cụ đo và gia công ren inch (thước TPI, tarô inch) khan hiếm hơn so với dụng cụ mét.
Bước ren đa dạng: Cùng một đường kính có thể có nhiều bước ren (UNC, UNF, UNEF), dễ gây sai sót khi chọn mua.
Chi phí cao hơn: Bu lông, đai ốc inch nhập khẩu thường đắt hơn hàng sản xuất trong nước.
Ứng dụng thực tế của tiêu chuẩn ren inch trong đời sống và công nghiệp
Ren inch xuất hiện ở nhiều lĩnh vực, từ những thiết bị gia dụng đến các nhà máy công nghiệp nặng.
Công nghiệp dầu khí và năng lượng: Ren NPT là tiêu chuẩn vàng cho kết nối ống dẫn dầu, khí đốt và hơi nước nhờ khả năng chịu áp suất cao và tự làm kín.
Ngành hàng không và vũ trụ: Ren UNF và UNEF được ưu tiên trong các kết cấu nhẹ chịu rung động lớn như động cơ phản lực, khung máy bay.
Ô tô và xe tải hạng nặng: Nhiều dòng xe Mỹ (Ford, Chevy, Ram) sử dụng ren inch cho hệ thống treo, động cơ và hộp số. Ví dụ: bu lông đầu xi-lanh dùng ren 7/16-14 UNC.
Máy móc xây dựng và nông nghiệp: Các thiết bị như máy xúc, máy ủi nhập từ Mỹ thường có bu lông ren inch dễ thay thế.
Thiết bị y tế và dụng cụ chính xác: Một số loại máy chụp X-quang, máy thở có hệ thống ren inch nhỏ gọn.
Hướng dẫn xác định và kiểm tra tiêu chuẩn ren inch
Để tránh nhầm lẫn,
Quan sát ký hiệu trên thân bu lông: nếu có ký hiệu dạng phân số (1/4, 3/8) hoặc chữ UNC, UNF rõ ràng là ren inch. Ren mét có ký hiệu chữ M (M6, M8). Nếu không có ký hiệu, đo đường kính bằng thước cặp và đếm TPI.
Ren inch có thể dùng thay thế cho ren hệ mét không?
Không. Kích thước và bước ren hoàn toàn khác, không thể thay thế trực tiếp. Trong trường hợp khẩn cấp, có thể dùng bộ chuyển đổi (adapter inch ra mét), nhưng không nên lắp trực tiếp.
Tiêu chuẩn ren NPT và NPS khác nhau thế nào?
NPT là ren côn với độ côn 1:16, tự làm kín khi xiết. NPS là ren thẳng, không tự kín, cần thêm vật liệu làm kín. NPT phổ biến hơn trong hệ thống ống áp lực.
Mua dụng cụ gia công ren inch ở đâu tại Việt Nam?
Các cửa hàng chuyên dụng cụ cơ khí nhập khẩu, đại lý thiết bị công nghiệp tại các thành phố lớn (TP.HCM, Hà Nội, Đà Nẵng) thường có bán tarô, bàn ren inch. Có thể đặt mua online từ các nhà cung cấp uy tín.
Có bảng quy đổi ren inch sang mm không?
Có. Bảng tra ren inch thường bao gồm cả cột mm tương ứng. Tuy nhiên, chỉ dùng để tham khảo, không thể thay thế trực tiếp ren inch bằng ren mét có kích thước mm gần nhất.
Kết luận
Tiêu chuẩn ren inch là một phần không thể thiếu trong kỹ thuật cơ khí toàn cầu, đặc biệt với các thiết bị nhập khẩu từ Mỹ, Anh. Hiểu rõ các loại ren inch (UNC, UNF, NPT…), cách đọc ký hiệu, tra bảng kích thước cũng như ứng dụng thực tế sẽ giúp bạn làm việc hiệu quả hơn, tránh những sai lầm tốn kém. Khi gặp bất kỳ chi tiết ren nào, hãy dành thời gian kiểm tra đường kính, bước ren và đối chiếu với tiêu chuẩn ren inch để đảm bảo sự chính xác tuyệt đối. Việc đầu tư vào một bộ dụng cụ đo và gia công ren inch chuyên dụng sẽ là chìa khóa cho mọi kết nối an toàn và bền vững.
