Trong thế giới cơ khí và xây dựng, vít là một chi tiết nhỏ bé nhưng đóng vai trò sống còn. Một con vít hỏng có thể gây ra hậu quả nghiêm trọng từ việc sập giàn giáo, hỏng máy móc đến mất an toàn trong các thiết bị gia dụng. Chính vì thế, hiểu rõ về độ bền vít không chỉ là kiến thức chuyên môn mà còn là yêu cầu bắt buộc đối với bất kỳ ai làm việc trong các lĩnh vực liên quan đến lắp ráp và kết cấu.
Độ bền vít là khả năng của vít chịu được các tác động lực vật lý (kéo, cắt, xoắn), môi trường (ẩm, nhiệt, hóa chất) và thời gian mà không bị biến dạng, đứt gãy hay mất khả năng giữ chặt. Bài viết này sẽ đi sâu phân tích mọi khía cạnh của độ bền vít, từ vật liệu, xử lý bề mặt, cấp bền, các tiêu chuẩn kỹ thuật cho đến các ứng dụng thực tế và sai lầm thường gặp.
Khái niệm cốt lõi về độ bền vít
Độ bền vít không phải là một thông số duy nhất mà là tổng hợp của nhiều đặc tính cơ lý. Mỗi loại vít được thiết kế để chịu các dạng tải trọng khác nhau, do đó cần phân biệt rõ các khái niệm sau:
Các loại độ bền cơ bản của vít
- Độ bền kéo (Tensile Strength): Lực kéo dọc trục tối đa mà thân vít có thể chịu trước khi đứt. Đây là chỉ số quan trọng nhất khi vít chịu lực giữ các chi tiết lại với nhau.
- Độ bền cắt (Shear Strength): Khả năng chịu lực cắt ngang thân vít. Thường được xét trong các mối ghép chịu lực trượt giữa hai tấm kim loại.
- Độ bền xoắn (Torsional Strength): Mô-men xoắn tối đa mà vít có thể chịu trong quá trình xiết chặt mà không bị xoắn đứt ở phần thân hoặc đầu.
- Độ bền mỏi (Fatigue Strength): Khả năng chịu các tải trọng tuần hoàn (lên xuống, rung động) mà không bị nứt gãy sau nhiều chu kỳ.
- Độ bền ăn mòn (Corrosion Resistance): Khả năng chống lại sự oxy hóa và phá hủy hóa học trong môi trường ẩm, axit, kiềm hoặc muối biển.
- Thép carbon thấp (ví dụ C1018): Dễ gia công, giá rẻ, phù hợp vít có độ bền thấp (cấp 4.6).
- Thép carbon trung bình (C1045): Sau khi tôi và ram đạt cấp bền 8.8 hoặc cao hơn.
- Thép hợp kim (SCM435, 40Cr, 42CrMo): Cho phép đạt cấp bền 10.9 và 12.9 nhờ khả năng thấm tôi tốt.
- Thép không gỉ (Stainless Steel): Austenitic (304, 316) có khả năng chống ăn mòn cao nhưng độ bền thường chỉ tương đương cấp 5.8–6.8. Martensitic (410, 420) có thể tôi đến độ cứng cao, độ bền đạt 8.8–10.9 nhưng giòn hơn.
- Hợp kim nhôm, titan, đồng thau: Sử dụng trong các ứng dụng đặc thù (nhẹ, chống từ tính, chịu hóa chất).
- Mạ kẽm nhúng nóng (Hot-dip galvanized): Lớp kẽm dày 50–100 µm, bảo vệ chống gỉ sét rất tốt ngoài trời. Tuy nhiên cần chú ý đến hiện tượng giòn hydro khi xiết.
- Mạ kẽm điện phân (Electro-galvanized): Lớp mỏng hơn (5–15 µm), mịn nhưng dễ bị ăn mòn theo thời gian.
- Xử lý đen (Black oxide): Tạo lớp oxit sắt từ, trang trí và chống ăn mòn nhẹ, phù hợp môi trường khô ráo.
- Phốt phát (Phosphate coating): Tạo bề mặt xốp, giữ dầu tốt, giảm ma sát và chống ăn mòn nhẹ.
- Mạ Dacromet: Lớp phủ gốm-chứa kẽm và nhôm, chịu nhiệt và chống ăn mòn vượt trội, không gây giòn hydro.
- Mạ crom (Chrome plating): Lớp cứng, bóng, chịu mài mòn nhưng dễ nứt nếu nền vít không được chuẩn bị kỹ.
- Thử kéo đứt (Tensile test): Đo lực kéo tối đa trước khi vít đứt.
- Thử độ cứng: Thường dùng thang Rockwell (HRC) hoặc Vickers (HV) trên thân và đầu vít.
- Thử mô-men xoắn: Xác định mô-men xoắn tối đa và moment phá hủy đầu vít (torque to failure).
- Thử mỏi (Fatigue test): Áp tải tuần hoàn với biên độ xác định, đo số chu kỳ đến khi gãy.
- Thử ăn mòn: Ngâm vít trong buồng muối (salt spray test) theo ASTM B117 trong 24–72 giờ để đánh giá mức độ gỉ.
- Kiểm tra chiều dài thâm nhập ren (thread engagement): Đảm bảo ren đủ sâu để phân bố tải đều.
- Chọn cấp bền thấp hơn yêu cầu tính toán: Dẫn đến vít bị chảy dẻo, đứt sớm dưới tải trọng thiết kế.
- Không tính đến môi trường làm việc: Vít thép không mạ trong môi trường ẩm sẽ gỉ nhanh, giảm độ bền vít theo thời gian.
- Xiết quá mô-men quy định: Gây biến dạng ren, nứt đầu vít hoặc tạo vết nứt mỏi trên thân vít.
- Sử dụng vít đã qua sử dụng hoặc bị oxy hóa bề mặt: Lớp phủ bị hỏng làm giảm khả năng chống ăn mòn, tăng ma sát và giảm độ chính xác khi xiết.
- Bỏ qua yếu tố độ dài thâm nhập ren: Vít quá ngắn sẽ không đủ ren ăn khớp, làm giảm lực giữ và tăng nguy cơ tuột ren dưới tải.
- Không kiểm tra độ cứng lõi vít: Một số vít rẻ tiền chỉ tôi cứng bề mặt, lõi vẫn mềm, dễ bị kéo dài khi chịu tải.
- Sử dụng mô-men xiết phù hợp. Luôn tham khảo bảng mô-men tiêu chuẩn cho từng kích thước và cấp bền vít.
- Bôi trơn ren (dầu, mỡ hoặc hợp chất chống kẹt) khi xiết vít inox hoặc vít có ren dài.
- Khoan lỗ dẫn hướng đúng đường kính với vít gỗ hoặc vít tự khai thác để tránh nứt vật liệu nền.
- Kiểm tra độ siết chặt sau một thời gian sử dụng (rung động có thể làm long vít).
- Thay thế ngay các vít có dấu hiệu gỉ nặng, biến dạng hoặc nứt.
- Trong môi trường ăn mòn, xem xét mạ lại hoặc thay vít có lớp phủ chịu hóa chất tốt hơn.
- Yêu cầu nhà cung cấp xuất trình chứng chỉ chất lượng (COA) ghi rõ cấp bền, vật liệu, kết quả thử kéo.

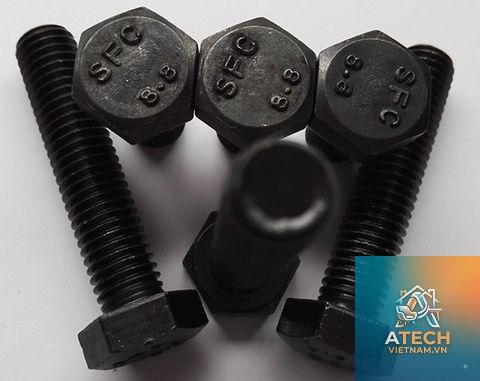

- Kiểm tra mã ký hiệu trên đầu vít (ví dụ 8.8, 10.9, A2-70). Vít không ký hiệu thường là hàng không rõ nguồn gốc.
- Với vít cường độ cao, lưu ý đến hiện tượng giòn hydro: không mạ axit mạnh, nếu mạ thì phải khử hydro (baking) trong lò ở 200°C trong 4–8 giờ.
- Đối với ứng dụng chịu nhiệt >200°C, vít thường sẽ mất độ bền do ram mềm, cần chọn vít làm từ thép chịu nhiệt hoặc hợp kim đặc biệt.
- Mua vít từ các thương hiệu uy tín: Bossard, Würth, Simpson Strong-Tie, Hilti, hoặc các nhà máy trong nước có hệ thống quản lý chất lượng ISO 9001.
Phân loại vít theo cấp bền – Tiêu chuẩn quốc tế
Hệ thống phân loại cấp bền được quy định trong các tiêu chuẩn như ISO 898-1, ASTM, JIS hay GB. Mỗi cấp bền được ký hiệu bằng hai hoặc ba chữ số, mỗi con số mang ý nghĩa cụ thể.
| Ký hiệu cấp bền | Giới hạn bền kéo tối thiểu (MPa) | Giới hạn chảy tối thiểu (MPa) | Ứng dụng điển hình |
|---|---|---|---|
| 4.6 | 400 | 240 | Vít thường trong đồ nội thất, thiết bị nhẹ |
| 5.8 | 500 | 400 | Kết cấu thép nhẹ, giàn giáo |
| 8.8 | 800 | 640 | Bulong cường độ cao, cơ khí chịu tải trung bình |
| 10.9 | 1000 | 900 | Kết cấu thép nặng, cầu đường, máy ép lớn |
| 12.9 | 1200 | 1080 | Bulong siêu cường, ứng dụng hàng không, racing |
Chú ý: Với vít tự khai thác (self-tapping screw) hay vít gỗ, thường không có phân loại cấp bền rõ ràng theo tiêu chuẩn ISO, mà chủ yếu dựa vào vật liệu (thép carbon, thép không gỉ) và xử lý nhiệt (tôi cứng).
Yếu tố ảnh hưởng trực tiếp đến độ bền vít
Vật liệu chế tạo vít
Độ bền vít bắt nguồn từ vật liệu. Các loại thép phổ biến:
Xử lý bề mặt và lớp phủ
Bề mặt vít ảnh hưởng đến ma sát khi xiết, khả năng chống ăn mòn và mỏi. Các phương pháp xử lý phổ biến:
Đường kính, bước ren và chiều dài vít
Độ bền vít tỷ lệ thuận với đường kính thân thực (chân ren). Vít có đường kính danh nghĩa M10 có diện tích chịu lực lớn hơn M6, nhưng nếu ren được cán (rolled) thay vì cắt (cut) thì sức bền mỏi tăng lên đến 30% do thớ kim loại được nén chặt lại. Bước ren lớn (bước thô) cho phép xiết nhanh hơn nhưng lực ma sát lớn hơn và khả năng siết chặt kém hơn so với ren bước mịn trong cùng kích thước.
Quy trình xử lý nhiệt
Vít cấp bền cao (≥8.8) luôn trải qua quy trình tôi + ram. Nhiệt độ tôi, thời gian giữ nhiệt, môi trường tôi (dầu, nước, khí) và nhiệt độ ram quyết định cấu trúc tế vi (mactenxit ram, bainit) và độ cứng cuối cùng. Nếu xử lý nhiệt không đúng, vít có thể cứng ngoài nhưng mềm trong (lõi không đạt) hoặc giòn gãy khi chịu lực.
Phương pháp kiểm tra và đánh giá độ bền vít
Để đảm bảo chất lượng, các nhà sản xuất và phòng thí nghiệm áp dụng các tiêu chuẩn thử nghiệm:
Ứng dụng thực tế của vít 9 và 12.9 được sử dụng trong các liên kết dầm-cột nhà xưởng, cầu đường, tháp truyền hình. Độ bền vít ở đây quyết định khả năng chịu tải trọng tĩnh và động của toàn bộ công trình. Sai sót trong chọn cấp bền hoặc xiết không đúng mô-men có thể dẫn đến sập đổ.
Trong ngành ô tô và máy nông nghiệp
Các vít bắt động cơ, hộp số, khung gầm thường yêu cầu cấp bền 8.8 hoặc 10.9 kết hợp với lớp phủ chịu nhiệt (mạ kẽm + passivation). Rung động liên tục đòi hỏi vít có khả năng tự hãm (self-locking) hoặc sử dụng keo hãm ren.
Đồ dùng gia đình và nội thất
Vít dùng trong tủ bếp, giường, ghế thường là thép carbon thấp cấp 4.6 hoặc thép không gỉ 304. Yêu cầu độ bền vít ở mức trung bình, chủ yếu cần chống gỉ và đủ lực giữ cho các kết nối không bị long ra.
Thiết bị điện và điện tử
Vít dùng trong tủ điện, bảng mạch thường nhỏ (M2–M4), làm từ thép không gỉ hoặc thép mạ kẽm, yêu cầu độ bền kéo và độ chính xác ren cao, tránh trượt ren khi xiết vào nhựa hoặc kim loại mềm.
So sánh độ bền vít thép carbon vs vít inox
| Đặc tính | Vít thép carbon cấp 8.8 | Vít thép không gỉ A2-70 (304) | Vít thép không gỉ A4-80 (316) |
|---|---|---|---|
| Độ bền kéo (MPa) | 800 | 700 | 800 |
| Giới hạn chảy (MPa) | 640 | 450 | 640 |
| Độ cứng (HRC) | 22–32 | ≤ 25 | ≤ 30 |
| Chống ăn mòn | Kém (cần mạ kẽm) | Tốt | Rất tốt (chịu clorua) |
| Giá thành | Thấp | Trung bình | Cao |
| Ứng dụng | Kết cấu thép, máy móc | Thiết bị thực phẩm, ngoại thất khô | Biển, hóa chất, đóng tàu |
Lưu ý: Vít inox thường dễ bị ken chặt (galling) khi xiết vào nhau do cùng cấu trúc tinh thể, cần bôi trơn hoặc chọn loại inox có thêm molypden (316) để giảm hiện tượng này.
Sai lầm thường gặp khi chọn và sử dụng vít ảnh hưởng đến độ bền
Cách kéo dài tuổi thọ và duy trì độ bền vít trong thực tế
Lắp đặt đúng kỹ thuật
Bảo trì định kỳ
Lưu ý quan trọng khi mua vít đảm bảo độ bền
Câu hỏi thường gặp về độ bền vít
Làm thế nào để biết cấp bền của vít?
Nhìn vào ký hiệu nổi trên đầu vít. Ví dụ: 8.8 có nghĩa giới hạn bền kéo tối thiểu 800 MPa, giới hạn chảy bằng 80% của giới hạn bền (640 MPa). Vít inox thường ghi A2-70 (A2 là mác thép 304, 70 là 700 MPa). Nếu không có ký hiệu, cần kiểm tra chứng chỉ hoặc thử nghiệm.
Độ bền vít có giống với độ cứng không?
Không. Độ cứng đo khả năng chống xước, lún bề mặt. Độ bền (strength) liên quan đến ứng suất tới hạn gây biến dạng dẻo hoặc phá hủy. Vít có độ cứng cao (60 HRC) có thể giòn, dễ gãy dù rất cứng. Vì vậy, cả độ bền kéo và độ bền xoắn đều quan trọng không kém độ cứng.
Có thể dùng vít cấp 12.9 thay cho 8.8 được không?
Về lý thuyết có thể thay thế, nhưng vít cấp 12.9 giòn hơn, dễ bị nứt dưới tải trọng va đập hoặc dao động biên độ cao. Ngoài ra, mô-men xiết cần điều chỉnh lại vì lực kẹp lớn hơn có thể làm biến dạng vật liệu nền. Không nên tự ý nâng cấp mà không có tính toán kỹ thuật.
Vít inox có bền hơn vít thép thường không?
Inox 304 (A2-70) có độ bền kéo 700 MPa, thấp hơn thép cấp 8.8 (800 MPa). Inox 316 (A4-80) đạt 800 MPa nhưng giá cao hơn nhiều. Nếu yêu cầu chống gỉ mới dùng inox, còn nếu ưu tiên độ bền cơ học và chi phí thấp thì vít thép carbon cấp 8.8 là lựa chọn tốt hơn.
Vít tự khai thác có độ bền bao nhiêu?
Vít tự khai thác thường được tôi cứng (thường đạt 45–52 HRC) để có thể cắt ren vào thép tấm hoặc nhôm. Độ bền kéo của chúng thường khoảng 1000–1200 MPa, tương đương cấp 10.9, nhưng khả năng chịu lực cắt và mỏi có thể thấp hơn bulong ren hệ mét do thiết kế ren nhọn và thân có đường kính nhỏ hơn.
Kết luận
Độ bền vít là một chủ đề rộng, liên quan đến nhiều ngành kỹ thuật từ luyện kim, gia công cơ khí đến thiết kế kết cấu. Một con vít tưởng chừng đơn giản nhưng có thể quyết định sự an toàn và tuổi thọ của cả một công trình hay thiết bị. Để đảm bảo độ bền vít, cần xem xét đồng thời cấp bền, vật liệu, xử lý bề mặt, phương pháp lắp đặt và điều kiện môi trường. Việc đầu tư vào vít chất lượng cao và tuân thủ đúng quy trình kỹ thuật không chỉ giúp tiết kiệm chi phí sửa chữa, thay thế mà còn bảo vệ tính mạng con người và tài sản.
