Trong ngành cơ khí chế tạo, việc hiểu đúng và áp dụng chính xác tiêu chuẩn ren metric là yếu tố sống còn để đảm bảo tính tương thích, độ bền và hiệu suất của các mối ghép. Ren metric không chỉ là một hệ thống kích thước phổ biến trên toàn cầu mà còn là ngôn ngữ chung giữa các nhà thiết kế, kỹ sư và thợ gia công. Từ những con bu lông nhỏ nhất trong thiết bị điện tử cho đến các kết cấu thép khổng lồ, tiêu chuẩn ren metric chi phối hầu hết các mối ghép ren hiện đại. Bài viết này sẽ phân tích chi tiết mọi khía cạnh của tiêu chuẩn ren metric, từ định nghĩa cơ bản đến các ứng dụng thực tế, giúp bạn nắm vững kiến thức này một cách chuyên sâu.
Ren metric, hay còn gọi là ren hệ mét, là một hệ thống ren tiêu chuẩn dựa trên hệ đo lường mét. Đặc điểm nhận dạng đầu tiên của ren metric là góc đỉnh ren bằng 60 độ, được quy định theo tiêu chuẩn quốc tế ISO 68-1. Không giống như ren inch (UNC/UNF) có góc 60 độ nhưng kích thước tính bằng inch, ren metric lấy milimet làm đơn vị đo cho cả đường kính danh nghĩa và bước ren.
Tiêu chuẩn ren metric ra đời nhằm mục đích thống nhất các quy cách ren trên toàn thế giới, tạo điều kiện cho việc trao đổi linh kiện, giảm chi phí sản xuất và nâng cao độ chính xác trong lắp ráp. Hầu hết các nước châu Âu, châu Á (bao gồm Việt Nam) đều sử dụng ren metric làm tiêu chuẩn quốc gia. Ở Việt Nam, tiêu chuẩn ren metric được quy định trong TCVN 2247-77, tương ứng với ISO 261 và DIN 13 của Đức.
Mỗi ren metric được ký hiệu bằng chữ cái “M” theo sau là đường kính danh nghĩa (tính bằng mm) và bước ren (cũng tính bằng mm). Ví dụ: M10x1.5 có nghĩa là ren hệ mét, đường kính ngoài 10 mm, bước ren 1.5 mm. Nếu ký hiệu chỉ có M10 mà không có bước ren, đồng nghĩa đó là ren thô tiêu chuẩn (bước ren 1.5 mm).
Phân loại ren metric theo bước ren
Dựa vào bước ren, tiêu chuẩn ren metric được chia thành hai loại chính: ren thô và ren mịn. Mỗi loại có đặc tính và ứng dụng riêng.
Ren thô là loại ren có bước ren lớn nhất trong dãy kích thước cho một đường kính danh nghĩa. Ví dụ, với đường kính M10, ren thô có bước 1.5 mm, trong khi ren mịn có thể là 1.25 mm hoặc 1.0 mm. Ren thô có ưu điểm là chịu lực kéo tốt, ít bị hỏng khi xiết quá tay, lắp ráp nhanh và ít bị kẹt ren hơn. Chúng thường được dùng trong các kết cấu chịu tải lớn, như bulong bê tông, khung thép, máy móc hạng nặng.
Ren mịn (Fine thread)
Ren mịn có bước ren nhỏ hơn ren thô trên cùng đường kính. Nhờ bước ren nhỏ, ren mịn cho phép điều chỉnh vị trí chính xác hơn, tăng khả năng chống rung lắc và có diện tích tiếp xúc ren lớn hơn, dẫn đến khả năng chịu lực cắt tốt hơn. Tuy nhiên, ren mịn dễ bị hỏng hơn nếu xiết quá lực, dễ bị kẹt ren khi có bụi bẩn, và đòi hỏi độ chính xác gia công cao hơn. Ứng dụng điển hình của ren mịn là trong ngành ô tô, hàng không, thiết bị chính xác, nơi yêu cầu độ an toàn và khả năng chịu rung cao.

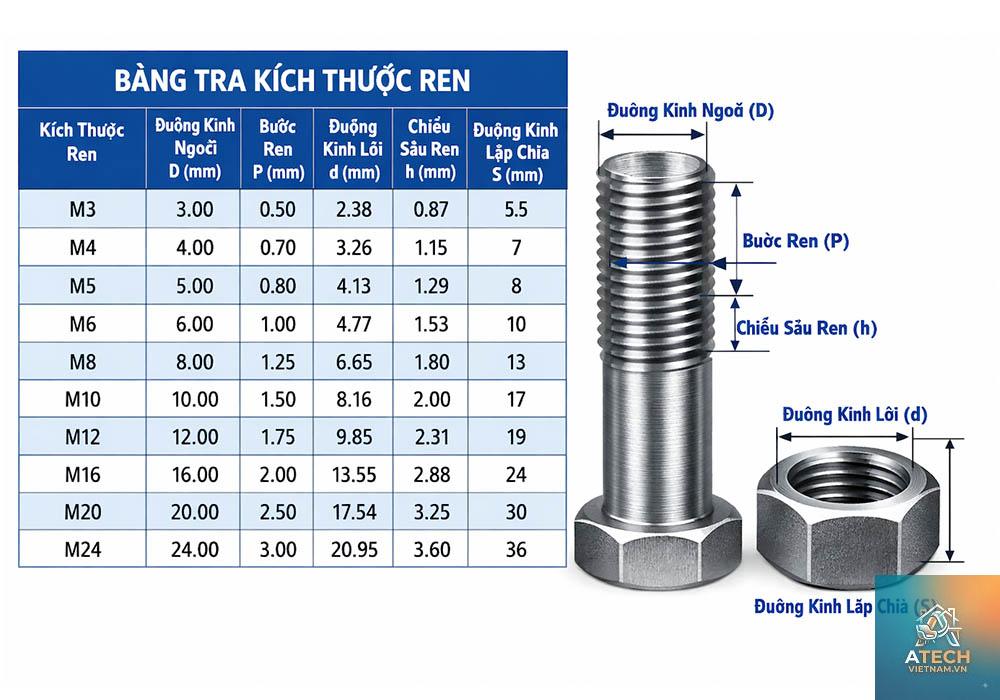

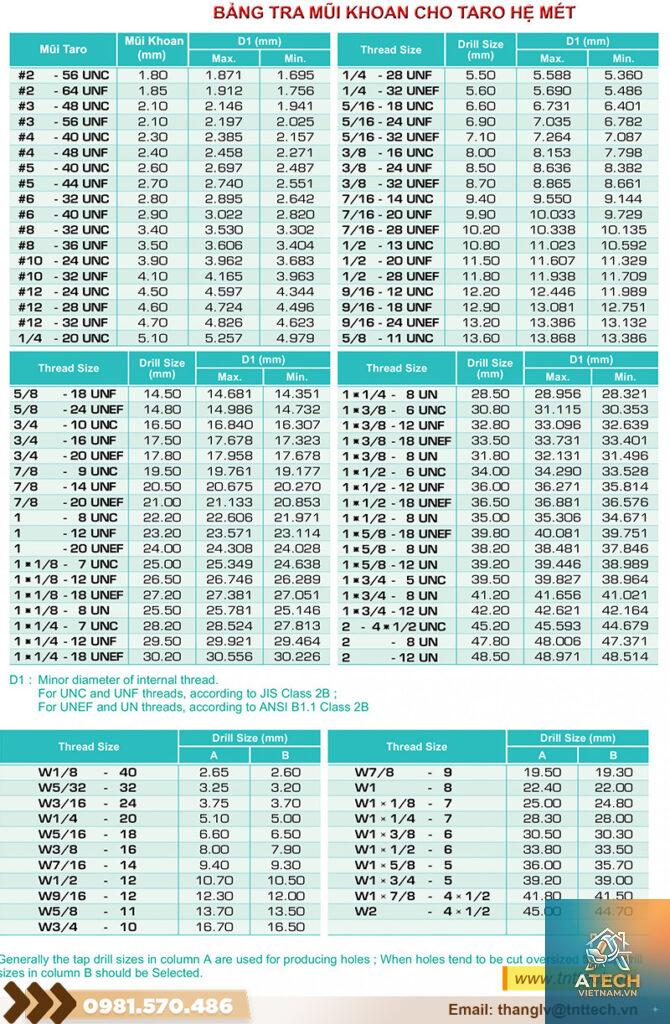

Bảng tra kích thước ren metric phổ biến
Bảng dưới đây tổng hợp các đường kính ren metric thông dụng cùng bước ren thô và ren mịn tương ứng theo tiêu chuẩn ISO. Việc nắm rõ các kích thước này hỗ trợ rất nhiều trong quá trình chọn lựa bulong, đai ốc và gia công lỗ ren.
Đường kính danh nghĩa (mm)
Ký hiệu ren thô
Bước ren thô (mm)
Ký hiệu ren mịn (ví dụ)
Bước ren mịn (mm)
M2
M2
0,4
M2x0,25
0,25
M3
M3
0,5
M3x0,35
0,35
M4
M4
0,7
M4x0,5
0,5
M5
M5
0,8
M5x0,5
0,5
M6
M6
1,0
M6x0,75
0,75
M8
M8
1,25
M8x1,0
1,0
M10
M10
1,5
M10x1,25
1,25
M12
M12
1,75
M12x1,25
1,25
M14
M14
2,0
M14x1,5
1,5
M16
M16
2,0
M16x1,5
1,5
M20
M20
2,5
M20x1,5
1,5
M24
M24
3,0
M24x2,0
2,0
Lợi ích và hạn chế của tiêu chuẩn ren metric
Lợi ích khi áp dụng tiêu chuẩn ren metric
Tính quốc tế hóa cao: Ren metric được sử dụng rộng rãi tại hầu hết các quốc gia, giúp việc mua bán linh kiện, thiết bị trở nên dễ dàng, không phải lo lắng về sự khác biệt kích thước.
Dễ dàng tính toán và kiểm soát: Vì dùng đơn vị mm, việc tính toán chiều dài, đường kính, bước ren trở nên trực quan, ít sai sót hơn so với hệ inch.
Tiêu chuẩn hóa giúp giảm chi phí: Các nhà sản xuất chỉ cần sản xuất theo một bộ khuôn mẫu thống nhất, giảm tồn kho và tăng hiệu quả sản xuất.
Độ chính xác cao trong chế tạo: Các thông số ren metric được xây dựng dựa trên các tính toán hình học chặt chẽ, đảm bảo mối ghép đạt yêu cầu kỹ thuật.
Hạn chế cần lưu ý
Khả năng chịu tải của ren mịn thấp hơn ren thô: Với cùng đường kính, ren mịn có biên dạng ren nhỏ hơn, dễ bị đứt dưới tác động lực lớn.
Dễ nhầm lẫn giữa ren metric và ren inch: Đối với những người mới vào nghề, việc phân biệt ren metric và ren inch đôi khi khó khăn, dẫn đến hư hỏng linh kiện.
Yêu cầu độ chính xác cao trong gia công lỗ: Đặc biệt với ren mịn, sai số nhỏ về đường kính mũi khoan hoặc bước ren có thể làm hỏng cả chi tiết.

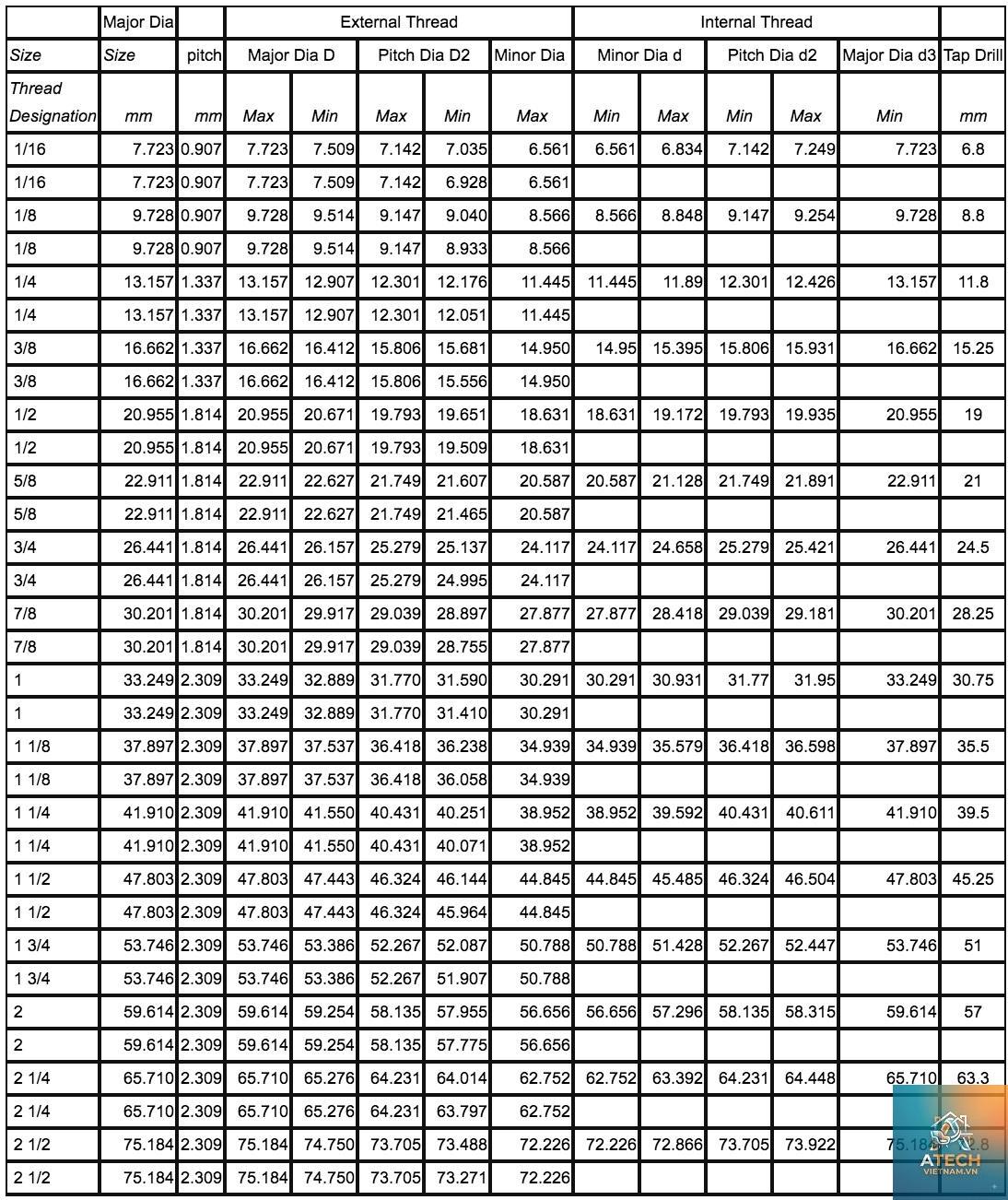

So sánh ren metric và ren inch
Ngoài ren metric, ren inch vẫn được sử dụng phổ biến tại Mỹ, Canada và một số ngành công nghiệp đặc thù. Bảng dưới đây so sánh hai hệ thống này.
Tiêu chí
Ren metric
Ren inch (UNC/UNF)
Đơn vị đo
Milimet (mm)
Inch
Góc đỉnh ren
60 độ
60 độ
Ký hiệu
M + đường kính + bước ren (vd: M10x1.5)
Số đường kính (số 1/4, 3/8…) + số ren/inch (vd: 1/4-20)
Phạm vi sử dụng
Toàn cầu (trừ Bắc Mỹ), Việt Nam
Chủ yếu tại Mỹ, Canada, một số thiết bị cũ
Độ phổ biến trong thiết bị mới
Cao
Thấp hơn
Khả năng thay thế
Không tương thích với ren inch
Không tương thích với ren metric
Sự khác biệt cốt lõi nằm ở đơn vị đo, dẫn đến các kích thước ren hoàn toàn khác nhau. Vì vậy, không thể sử dụng chung bu lông metric với đai ốc inch. Khi làm việc với các thiết bị nhập khẩu, cần đặc biệt lưu ý kiểm tra hệ ren trước khi lắp đặt.
Ứng dụng thực tế của tiêu chuẩn ren metric
Tiêu chuẩn ren metric hiện diện trong hầu hết các lĩnh vực cơ khí, xây dựng và đời sống. Ren mịn thường được dùng ở những vị trí chịu rung động như nắp máy, nắp xích cam.
Xây dựng: Bu lông neo móng, bulong kết cấu thép, bulong cường độ cao sử dụng ren thô metric, phổ biến nhất là M12, M16, M20, M24.
Thiết bị điện tử: Ren M2, M2.5, M3 dùng cho vỏ máy tính, điện thoại, linh kiện điện tử nhờ kích thước nhỏ gọn.
Hàng không và quốc phòng: Yêu cầu độ chính xác cực cao, ren mịn metric được ưa chuộng để tránh nới lỏng dưới tác dụng của rung động và áp suất.
Dụng cụ cầm tay và máy móc: Ốc vít trong máy khoan, máy cắt, máy mài đều tuân theo ren metric, giúp việc thay thế đơn giản.

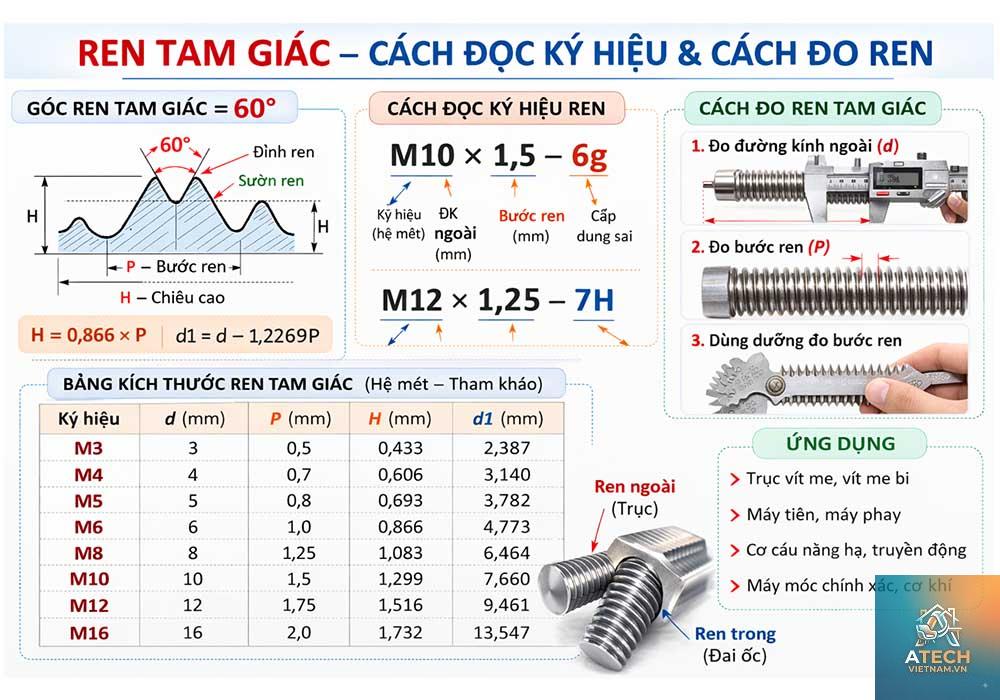

Hướng dẫn đọc ký hiệu ren metric đầy đủ
Ký hiệu ren metric không chỉ gồm chữ M và đường kính, mà còn có thể chứa thêm thông tin về bước ren, hướng ren và cấp chính xác. Đây là cách đọc chi tiết:
M10 – Ren metric thô, đường kính 10 mm, không ghi bước nghĩa là bước thô (1.5 mm).
M10x1.25 – Ren metric mịn, đường kính 10 mm, bước 1.25 mm.
M10x1.25-LH – Ren mịn trái (Left Hand), khi quy ước mặc định là ren phải nếu không có ký hiệu.
M10x1.25 – 6H – Cấp chính xác của ren là 6H (thường dùng cho đai ốc).
Trong thực tế, khi mua bulong hoặc đai ốc, việc hiểu đúng ký hiệu giúp chọn chính xác sản phẩm. Nếu cần ren mịn, bắt buộc phải ghi bước ren, vì cùng đường kính có nhiều bước ren khác nhau.
Sai lầm thường gặp khi làm việc với ren metric
Những sai lầm phổ biến dưới đây có thể dẫn đến hư hỏng chi tiết hoặc tai nạn trong quá trình lắp đặt:
Nhầm lẫn giữa ren thô và ren mịn: Khi vặn bu lông ren thô vào lỗ ren mịn (hoặc ngược lại), ren sẽ bị hỏng ngay lập tức. Cần kiểm tra bước ren bằng thước đo ren hoặc dùng thử đai ốc mẫu.

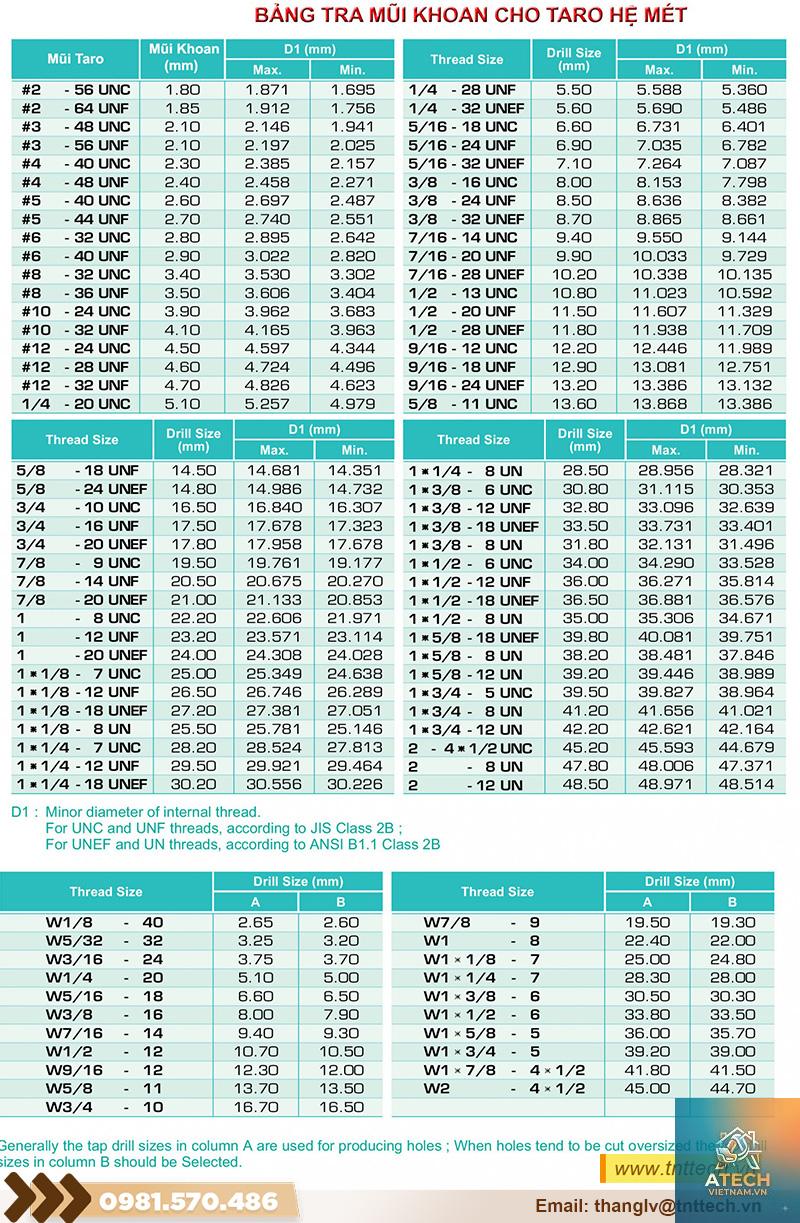

Sử dụng mũi khoan lỗ sai đường kính: Để tạo lỗ ren, đường kính mũi khoan thường nhỏ hơn đường kính danh nghĩa khoảng 0,75-0,85 lần bước ren. Ví dụ, với ren M10x1.5, mũi khoan thường là 8.5 mm. Nếu khoan to quá, ren sẽ không đủ sâu; khoan nhỏ quá sẽ khó cắt hoặc gãy ta rô.
Không kiểm tra chiều sâu lỗ: Khi bắt vít vào lỗ mù, nếu lỗ không đủ sâu, bu lông có thể chạm đáy trước khi xiết chặt, gây nứt vỡ vật liệu.
Quên mỡ hoặc dầu cắt ren: Khi ta rô ren tay, việc bôi trơn giảm ma sát giúp ren mịn hơn và tăng tuổi thọ dụng cụ.
Lưu ý quan trọng khi áp dụng tiêu chuẩn ren metric trong sản xuất
Để đảm bảo chất lượng mối ghép, cần tuân thủ các nguyên tắc sau:
Luôn kiểm tra tiêu chuẩn áp dụng: Nếu thiết kế theo ISO 261, phải dùng đúng bộ dụng cụ và vật tư tương thích.
Chọn cấp chính xác phù hợp: Ren có cấp từ 4g đến 6H/6g. Cấp càng cao, độ hở càng nhỏ, phù hợp với yêu cầu kỹ thuật khắt khe.
Đối với các mối ghép chịu lực lớn, nên sử dụng ren thô hoặc ren mịn có bước ren đủ lớn để tăng diện tích tiếp xúc.
Bảo quản dụng cụ cắt ren: Ta rô, bàn ren phải được mài sắc và bảo quản riêng, tránh va đập.
Câu hỏi thường gặp về tiêu chuẩn ren metric

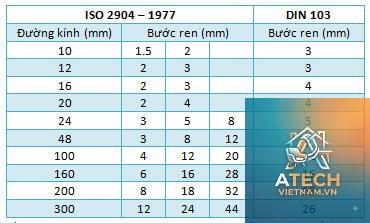

Ren metric có bao nhiêu bước ren cho một đường kính?
Với mỗi đường kính danh nghĩa, thường có 1 bước ren thô và 2-3 bước ren mịn. Ví dụ, M6 có bước thô 1.0 mm, bước mịn 0.75 mm và 0.5 mm. Tuy nhiên, chỉ có bước thô và một bước mịn là phổ biến, các bước khác ít dùng.
Ren M6 là ren thô hay ren mịn?
Ren M6 (không ghi bước) là ren thô với bước ren 1.0 mm. Nếu muốn ren mịn, cần ghi rõ M6x0.75 hoặc M6x0.5. Trong thực tế, M6x0.75 là ren mịn thông dụng nhất cho M6.
Làm thế nào để phân biệt ren metric và ren inch?
Dùng thước đo bước ren hoặc thước cặp đo đường kính. Ren metric có đường kính là số nguyên hoặc thập phân dễ nhớ (M6, M8, M10…). Ren inch có đường kính là phân số (1/4, 3/8, 1/2). Đo bước ren: ren metric bước ren tính bằng mm, ren inch tính bằng số ren trên inch – thường là các số lẻ như 20, 24, 28.
Có thể thay thế ren mịn bằng ren thô không?
Không, trừ khi thiết kế cho phép thay đổi bước ren và phải thay cả bulong lẫn đai ốc. Bước ren khác nhau dẫn đến diện tích chịu lực và khả năng chống rung khác nhau. Việc thay thế tùy tiện có thể gây mất an toàn.
Tiêu chuẩn ren metric quy định dung sai như thế nào?
Dung sai ren metric được quy định trong ISO 965-1. Cấp dung sai được ký hiệu bằng chữ cái (in hoa cho đai ốc, in thường cho bu lông) và con số. Ví dụ: 6H (đai ốc), 6g (bu lông). Cấp càng nhỏ, yêu cầu gia công càng chính xác.
Kết luận
Tiêu chuẩn ren metric là nền tảng không thể thiếu trong ngành cơ khí và chế tạo hiện đại. Việc nắm vững kiến thức về ren metric, từ cách đọc ký hiệu, phân loại ren thô – mịn, đến bảng kích thước và ứng dụng thực tế, giúp kỹ sư và thợ kỹ thuật làm việc chính xác, an toàn và hiệu quả. Dù đã có từ lâu, ren metric vẫn không ngừng được cải tiến để đáp ứng nhu cầu ngày càng cao về độ bền, độ chính xác và khả năng tương thích toàn cầu. Đối với bất kỳ ai hoạt động trong lĩnh vực kỹ thuật, đầu tư thời gian để hiểu rõ tiêu chuẩn ren metric là một bước đi thông minh và cần thiết.
