Trong ngành cơ khí chế tạo, modun bánh răng là thông số cốt lõi quyết định kích thước, khả năng chịu tải và tính ăn khớp của bộ truyền động. Việc nắm vững các loại modun bánh răng không chỉ giúp kỹ sư thiết kế chính xác mà còn tối ưu chi phí sản xuất và vận hành. Từ những bánh răng nhỏ trong đồng hồ đến hệ thống truyền động khổng lồ trong tàu thủy, mỗi ứng dụng đều đòi hỏi một giá trị modun phù hợp. Bài viết này sẽ phân tích chi tiết từng loại modun, tiêu chuẩn quốc tế và cách lựa chọn đúng cho từng bài toán thực tế.

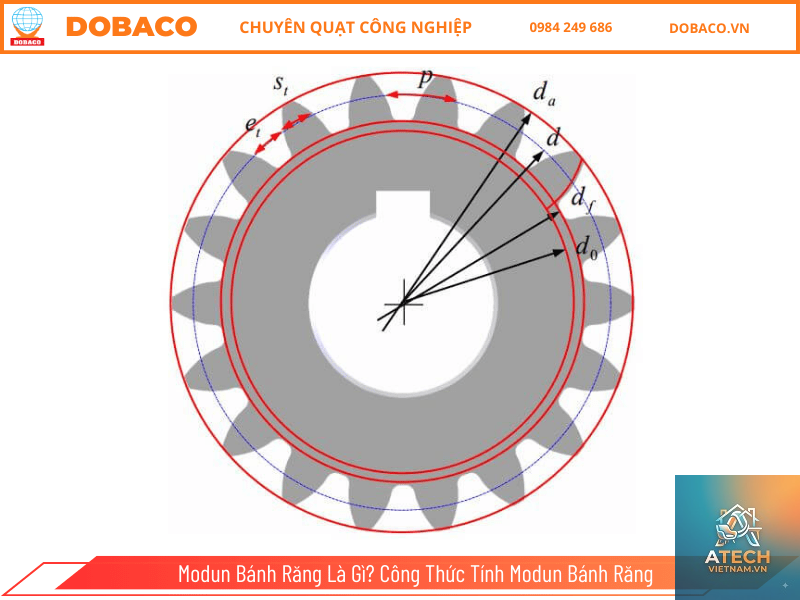

Modun ký hiệu là m là đại lượng hình học cơ bản biểu thị tỷ lệ giữa bước răng p và số pi. Công thức tính modun được định nghĩa là m = p / π, trong đó p là khoảng cách giữa hai răng kề nhau đo trên vòng lăn. Nói một cách dễ hiểu, modun càng lớn thì răng bánh răng càng to, khả năng truyền mô-men xoắn càng cao.

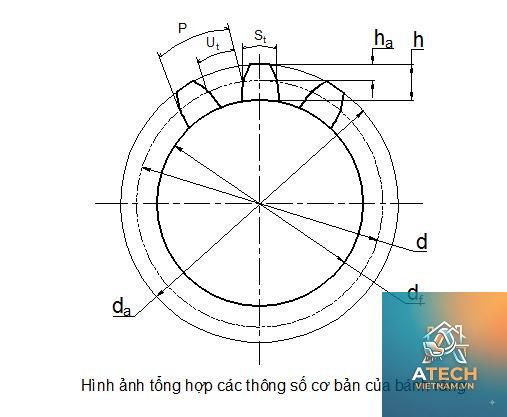

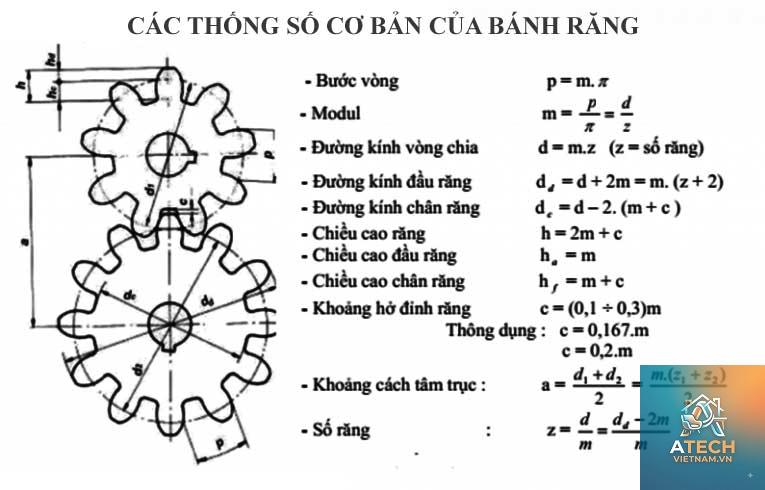

Trong các loại modun bánh răng, modun quyết định trực tiếp đến kích thước của bánh răng. Đường kính vòng chia d được tính bằng d = m × Z (Z là số răng). Như vậy, hai bánh răng chỉ có thể ăn khớp với nhau khi chúng có cùng giá trị modun.
Phân loại các loại modun bánh răng theo tiêu chuẩn
Trên thế giới tồn tại ba hệ modun chính: hệ modun Metric, hệ Diametral Pitch và hệ Circular Pitch. Trong đó phổ biến nhất là hệ Metric.
Modun bánh răng hệ Metric (Modun tiêu chuẩn châu Âu)

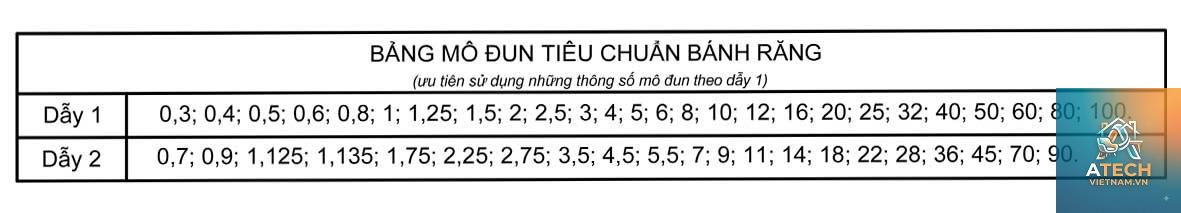

Hệ Metric sử dụng đơn vị milimét, được tiêu chuẩn hóa theo ISO 54 và DIN 780. Các giá trị modun thông dụng được chia làm ba dãy ưu tiên:
Dãy 3: Các giá trị đặc biệt khác dùng cho thiết kế đặc thù
Đây là các loại modun bánh răng phổ biến nhất trong ngành chế tạo máy công cụ, ô tô, robot và thiết bị công nghiệp. Khi thiết kế, ưu tiên chọn dãy 1 để giảm chi phí gia công vì dao cắt răng tiêu chuẩn luôn có sẵn cho dãy này.
Modun bánh răng hệ Diametral Pitch (DP)
Hệ DP được sử dụng chủ yếu ở Bắc Mỹ và Anh Quốc. Diametral Pitch P được định nghĩa là số răng trên một inch đường kính vòng chia: P = Z / d (inch). Mối quan hệ giữa DP và modun Metric là m = 25.4 / P.
Các giá trị DP tiêu chuẩn bao gồm: 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 16, 20, 24, 32, 40, 48, 64, 96, 120. Bánh răng DP có thân răng nhỏ hơn so với bánh răng Metric cùng kích thước nên thường được dùng trong thiết bị yêu cầu chịu tải trung bình và tốc độ cao.
Modun bánh răng hệ Circular Pitch (CP)
Circular Pitch là bước răng đo trên vòng lăn, tính bằng inch. Hệ này ít phổ biến hơn, thường gặp trong các bộ truyền xích hoặc bánh răng cỡ lớn dùng trong máy nông nghiệp và thiết bị hạng nặng. Giá trị CP từ 0.25 inch đến 4 inch.
Bảng tra các loại modun bánh răng tiêu chuẩn
Loại modun
Ký hiệu
Đơn vị
Phạm vi phổ biến
Khu vực sử dụng
Modun Metric
m
mm
0.5 – 50
Châu Âu, châu Á
Diametral Pitch
DP
1/inch
2 – 120
Bắc Mỹ, Anh
Circular Pitch
CP
inch
0.25 – 4
Ứng dụng đặc thù
Phân loại các loại modun bánh răng theo ứng dụng thực tế
Modun nhỏ (m < 1 mm)
Các giá trị modun từ 0.3 mm đến 0.9 mm thuộc nhóm modun siêu nhỏ. Chúng được ứng dụng trong cơ khí chính xác cao như đồng hồ, máy in, thiết bị quang học và robot y tế. Gia công những loại modun bánh răng này đòi hỏi máy phay CNC hoặc kỹ thuật cắt laser có độ chính xác micron.
Modun tiêu chuẩn (m = 1 mm đến m = 6 mm)
Đây là dải modun thông dụng nhất, chiếm hơn 70% các ứng dụng cơ khí. Trong hộp số ô tô, bánh răng thường dùng modun 2 đến 4. Máy công cụ dùng modun 1.5 đến 3. Robot công nghiệp sử dụng modun 1 đến 2.5. Các loại modun bánh răng này có sẵn dao phay lăn răng tiêu chuẩn trên thị trường.
Modun lớn (m > 6 mm)
Modun từ 8 mm đến 50 mm được dùng trong các hệ thống truyền lực hạng nặng: máy nghiền xi măng, tời khai thác mỏ, tháp khoan dầu, máy xúc thủy lực. Với modun 12 mm trở lên, mỗi bánh răng có thể nặng vài tấn, yêu cầu công nghệ đúc và gia công nhiệt luyện đặc biệt.
Modun đặc biệt
Một số loại modun bánh răng không nằm trong dãy tiêu chuẩn được tạo ra cho các thiết kế tối ưu hóa riêng. Ví dụ modun 4.2 mm, 5.7 mm cho bộ truyền động máy bay hoặc xe đua. Các giá trị này yêu cầu dao cắt răng gia công theo đơn đặt hàng, chi phí sản xuất cao hơn 30-50% so với modun tiêu chuẩn.
Cách chọn các loại modun bánh răng cho thiết kế
Việc xác định modun phù hợp dựa trên ba yếu tố: tải trọng truyền, tỷ số truyền và không gian lắp đặt.
Bước 1: Tính sơ bộ dựa trên mô-men xoắn
Công thức thực nghiệm: m ≥ 2.78 × ∛(T / (Z × [σ_F] × Y_F)) với T là mô-men xoắn (Nmm), [σ_F] là ứng suất uốn cho phép của vật liệu, Y_F là hệ số dạng răng. Thông thường modun càng lớn thì khả năng chịu tải càng cao.
Bước 2: Kiểm tra điều kiện ăn khớp
Khi chọn các loại modun bánh răng cho cặp bánh răng ăn khớp, bắt buộc phải có cùng modun. Đối với bánh răng thay thế, đo chính xác modun của bánh cũ bằng cách đo đường kính vòng đỉnh và đếm số răng: m = da / (Z + 2).
Bước 3: Tối ưu theo tiêu chuẩn
Luôn chọn modun tiêu chuẩn dãy 1 trước tiên. Nếu không đáp ứng yêu cầu kết cấu, mới dùng đến dãy 2. Tránh dùng modun không tiêu chuẩn vì chi phí gia công tăng đáng kể.
Lợi ích và hạn chế của từng loại modun
Loại modun
Lợi ích
Hạn chế
Modun Metric
Dễ tính toán, dao cắt răng phổ biến, chi phí thấp
Ít linh hoạt cho thiết kế tối ưu hóa
Modun DP
Phù hợp với tiêu chuẩn inch, kết cấu nhỏ gọn
Khó mua dao cắt răng tại châu Á
Modun CP
Dễ đo đạc bằng thước cặp bước răng
Không phổ biến, hạn chế ứng dụng
Modun đặc biệt
Tối ưu cho thiết kế độc quyền
Chi phí sản xuất cao, thời gian chờ dao lâu
So sánh các loại modun bánh răng theo góc nhìn kỹ thuật
Xét về độ chính xác gia công, modun Metric và DP có thể đạt cấp chính xác 6-7 theo ISO 1328, trong khi modun CP thường đạt cấp 8-9. Về khả năng chịu tải, modun lớn luôn ưu thế hơn nhưng lại chiếm không gian nhiều hơn.
Khi phải lựa chọn giữa modun Metric 2.5 và DP 10 (tương đương m=2.54), nếu thiết bị nhập từ châu Âu nên giữ nguyên Metric. Nếu thiết bị Mỹ, chuyển sang DP để dễ thay thế phụ tùng. Sai lầm phổ biến là cố lắp bánh răng Metric vào trục bánh răng DP dẫn đến gãy răng sau ít giờ hoạt động.
Ứng dụng thực tế của các loại modun bánh răng trong từng ngành
Ngành ô tô: Modun 1.5-3 cho hộp số sàn, modun 2-4 cho hộp số tự động, modun 4-6 cho bộ vi sai.
Ngành máy nông nghiệp: Modun 5-12 cho máy cày, máy gặt, bộ truyền động băng tải.
Ngành robot và tự động hóa: Modun 0.5-2 cho robot nhẹ, modun 2-5 cho robot hạng nặng.
Ngành hàng không: Modun đặc biệt 1-3 với vật liệu titanium để giảm trọng lượng.
Ngành năng lượng gió: Modun 12-20 cho hộp số turbine gió công suất 2-6 MW.
Sai lầm thường gặp khi chọn các loại modun bánh răng
Sai lầm đầu tiên là không kiểm tra modun ăn khớp khi thay thế bánh răng. Nhiều kỹ thuật viên chỉ đo đường kính ngoài mà không đếm răng, dẫn đến chọn nhầm modun.
Sai lầm thứ hai là chọn modun quá nhỏ để tiết kiệm không gian, gây quá tải và mòn răng nhanh. Nên tính toán dự trữ ít nhất 20% mô-men xoắn để bù cho sai số gia công.
Sai lầm thứ ba là nhầm lẫn giữa modun và bước răng (bước răng = π × m). Với modun 2, bước răng thực tế là 6.283 mm, không phải 2 mm.
Lưu ý quan trọng về các loại modun bánh răng
Khi gia công bánh răng, không được thay đổi modun so với thiết kế vì sẽ làm hỏng bộ truyền. Đối với bánh răng thay thế, nên đo modun bằng thước đo bước răng chuyên dụng thay vì tính toán thủ công.
Trong bản vẽ kỹ thuật, modun phải được ghi kèm số răng, góc áp lực và hệ số dịch chỉnh. Các loại modun bánh răng khác hệ không thể ăn khớp trực tiếp nếu không có bộ chuyển đổi.

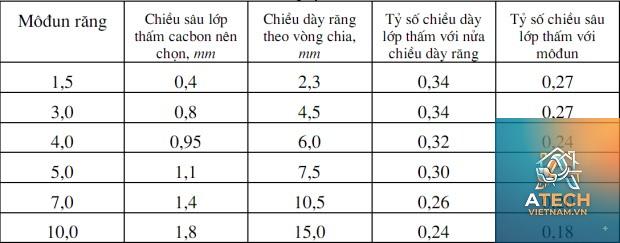

Vật liệu làm bánh răng cũng ảnh hưởng đến lựa chọn modun. Với thép tôi cao tần, có thể dùng modun nhỏ hơn 10% so với thép thường mà vẫn đảm bảo độ bền.
Câu hỏi thường gặp về các loại modun bánh răng
Làm thế nào để đo modun của bánh răng đang có?
Cách đơn giản nhất là đo đường kính vòng đỉnh da và đếm số răng Z, sau đó tính m = da / (Z + 2) rồi chọn giá trị tiêu chuẩn gần nhất. Sử dụng thước đo bước răng hoặc caliper chuyên dụng cho kết quả chính xác hơn.
Modun bánh răng ảnh hưởng đến tỷ số truyền thế nào?
Modun không ảnh hưởng trực tiếp đến tỷ số truyền vì tỷ số truyền bằng tỷ số số răng. Tuy nhiên, khi thay đổi modun, số răng và đường kính bánh răng thay đổi, do đó tỷ số truyền có thể bị ảnh hưởng nếu giữ nguyên khoảng cách trục.
Có thể thay thế modun Metric bằng modun DP không?
Có thể nhưng phải thiết kế lại toàn bộ bộ truyền vì hai hệ không tương thích. Không thể lắp trực tiếp bánh răng Metric vào trục bánh răng DP. Cần thay cặp bánh răng đồng thời hoặc sử dụng bộ truyền trung gian.
Modun tiêu chuẩn nào được dùng nhiều nhất trong công nghiệp?
Modun 2, 2.5, 3 và 4 là bốn giá trị phổ biến nhất, chiếm khoảng 60% tổng số bánh răng sản xuất hàng năm. Trong ngành ô tô, modun 2.5 và 3 chiếm ưu thế.
Kết luận
Việc hiểu rõ các loại modun bánh răng và cách chọn đúng là kỹ năng thiết yếu cho mọi kỹ sư cơ khí. Từ modun Metric tiêu chuẩn đến DP đặc thù, mỗi loại đều có vị trí riêng trong bức tranh công nghiệp. Nguyên tắc quan trọng nhất là luôn chọn modun tiêu chuẩn dãy 1 khi có thể, tính toán dựa trên tải trọng thực tế và kiểm tra kỹ điều kiện ăn khớp trước khi gia công. Đầu tư thời gian để nắm vững thông số này sẽ giúp tối ưu thiết kế, tiết kiệm chi phí và kéo dài tuổi thọ thiết bị.
