Trong lĩnh vực cơ khí chính xác, việc kiểm tra kích thước đóng vai trò quyết định đến chất lượng sản phẩm. Thước panme ngoài là một trong những dụng cụ đo lường phổ biến nhất, cho phép xác định kích thước đường kính ngoài, chiều dài, độ dày của chi tiết với độ chính xác đến 0.01 mm (hoặc 0.001 mm với loại điện tử).
Khác với thước cặp thông thường, panme ngoài hoạt động dựa trên nguyên lý ren vô tận, giúp chuyển đổi chuyển động quay của thang đo thành chuyển động tịnh tiến cực nhỏ. Thiết bị này có mặt trong hầu hết các xưởng gia công, phòng thí nghiệm và dây chuyền sản xuất ô tô, máy bay bởi độ lặp lại cao và sai số thấp.
Thước panme ngoài là gì? Bản chất và khái niệm

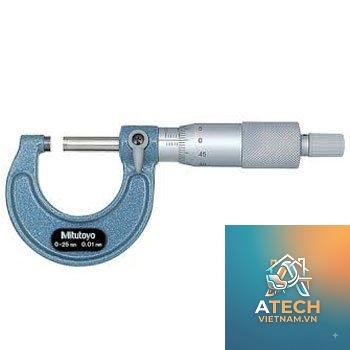

Thước panme ngoài (Outside Micrometer) là dụng cụ đo tuyến tính có cấu trúc hình chữ U, bao gồm một đe cố định và một trục di động. Khi vặn đầu đo, trục sẽ tiến sát vào đe, kẹp chặt vật cần đo. Kết quả thể hiện qua vạch chia trên thân chính và thang đo phụ trên ống quay.
Nguyên lý hoạt động dựa trên bước ren của trục chính. Thông thường, bước ren là 0.5 mm, nghĩa là một vòng quay hoàn chỉnh của ống quay sẽ làm trục di chuyển 0.5 mm. Trên ống quay được chia 50 vạch đều nhau, do đó mỗi vạch tương ứng với 0.01 mm. Đây là lý do vì sao panme ngoài có độ phân giải cao hơn thước cặp đến 10 lần.
Phân loại thước panme ngoài
Panme ngoài được phân loại theo nhiều tiêu chí khác nhau, giúp người dùng lựa chọn đúng chủng loại cho từng ứng dụng cụ thể.
Phân loại theo dải đo
Panme 0-25 mm: Phổ biến nhất, dùng cho các chi tiết có kích thước từ 0 đến 25 mm.
Panme 25-50 mm và tương tự với các dải 50-75 mm, 75-100 mm, mỗi loại có thân đo cố định tương ứng.
Panme dải đo lớn: Lên đến 1000 mm, thường có kết cấu chữ U lớn hơn và có thể cần thêm giá đỡ.
Phân loại theo cơ chế hiển thị
Loại
Đặc điểm
Độ chính xác
Panme cơ (thang vạch)
Hiển thị bằng vạch khắc trên thân và ống quay, không cần pin, giá rẻ.
0.01 mm
Panme đồng hồ (dial)
Có mặt đồng hồ kim để đọc giá trị trực quan, phù hợp với sản xuất hàng loạt.
0.01 mm
Panme điện tử (Digital)
Hiển thị số trên màn hình LCD, có thể chuyển đổi đơn vị, dễ đọc, ít sai sót.
0.001 mm
Phân loại theo ứng dụng đặc thù
Panme đo ren: Có các đầu đo hình mũi nhọn hoặc hình côn để đo đường kính đỉnh ren và chân ren.
Panme đo lỗ: Dùng để đo đường kính trong, tuy nhiên panme ngoài thường dùng đo ngoài.
Panme đo rãnh: Có đe và trục dẹt hoặc hình đĩa để đo chiều rộng rãnh hoặc vai.

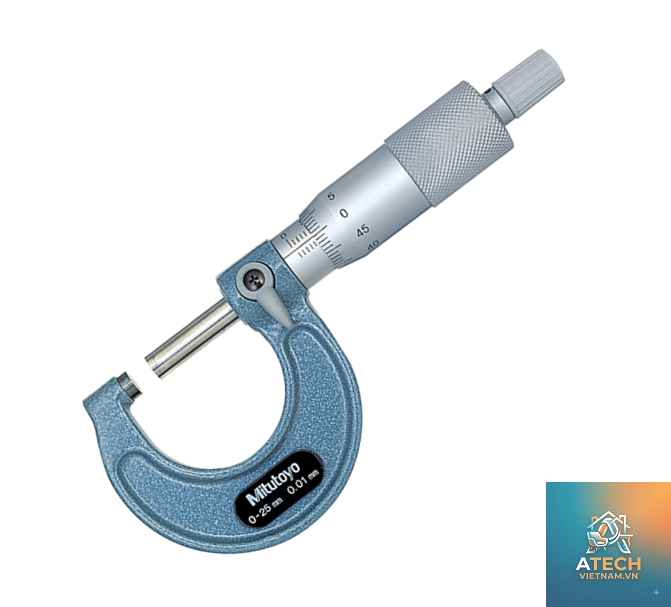

Cấu tạo chi tiết của thước panme ngoài
Để sử dụng thành thạo panme ngoài, cần hiểu rõ các bộ phận và chức năng của từng chi tiết.
Đe (Anvil): Bề mặt cố định tiếp xúc với chi tiết đo, thường làm bằng thép cứng hoặc cacbua vonfram chống mài mòn.
Trục đo (Spindle): Phần di động, chuyển động dọc trục khi quay ống quay, đầu tiếp xúc với vật đo.
Thân chính (Sleeve): Phần cố định có khắc vạch chia thô, thường là vạch mm và 0.5 mm.
Ống quay (Thimble): Bộ phận xoay được, có khắc 50 vạch chia phụ (tương ứng 0.01 mm).
Núm vặn lực (Ratchet stop / Friction thimble): Cơ cấu tạo lực kẹp đồng nhất, phát ra tiếng ‘tách’ khi đạt đủ lực, tránh nén vật quá mức.
Khóa trục (Lock nut / Clamp): Dùng giữ cố định trục sau khi đo để đọc số liệu dễ dàng.
Thang đo vernier (tùy chọn): Một số panme cao cấp có thêm vạch vernier để đọc chính xác đến 0.5 µm.
Nguyên lý đo và cách đọc số trên thước panme ngoài
Quá trình đọc kết quả từ panme ngoài yêu cầu sự chính xác và tập trung. Biết cách đọc là kỹ năng cơ bản của bất kỳ thợ cơ khí nào.
Ví dụ: Panme có dải 0-25 mm, bước ren 0.5 mm, ống quay có 50 vạch. Khi đo, bạn thực hiện:
Đặt chi tiết giữa đe và trục, vặn núm ratchet cho đến khi nghe tiếng ‘tách’ 2-3 lần.
Đọc giá trị trên thân chính: nhìn vạch mm và vạch 0.5 mm nằm bên trái mép ống quay. Ví dụ thân chỉ 12 mm và có vạch 0.5 hiện ra, ta có 12.5 mm.
Đọc giá trị trên ống quay: xem vạch nào trên ống quay trùng với đường chuẩn ngang trên thân. Giả sử vạch thứ 28 trùng, ta có thêm 0.28 mm.
Tổng = 12.5 + 0.28 = 12.78 mm.
Với panme điện tử, bạn chỉ cần đọc con số hiển thị. Tuy nhiên, vẫn nên kiểm tra lại bằng cách đọc thô trên thân để phát hiện sai pin hoặc lỗi rung.
Lợi ích và hạn chế khi sử dụng thước panme ngoài
Lợi ích
Độ chính xác cao: Đạt đến 0.01 mm (cơ) hoặc 0.001 mm (điện tử), vượt trội hơn thước cặp.
Độ lặp lại tốt: Nhờ cơ cấu ratchet giúp lực đo ổn định, giảm sai số chủ quan của người dùng.
Chịu được môi trường khắc nghiệt: Phiên bản cơ không có linh kiện điện tử, hoạt động tốt trong xưởng dầu mỡ, ẩm thấp.
Tuổi thọ cao: Nếu bảo quản đúng cách, một panme cơ có thể dùng vài chục năm.
Hạn chế
Giới hạn dải đo: Mỗi panme chỉ đo được một dải kích thước nhất định (ví dụ 0-25 mm), muốn đo kích thước lớn hơn phải đổi panme khác.
Khó đo kích thước bên trong hoặc vị trí hẻo lánh: Do cấu trúc chữ U, panme ngoài không phù hợp để đo lỗ sâu hay rãnh hẹp.
Yêu cầu kỹ năng đọc: Với panme cơ, người mới dễ nhầm lẫn giữa vạch 0.5 mm trên thân.
So sánh thước panme ngoài và thước cặp
Tiêu chí
Thước panme ngoài
Thước cặp (Caliper)
Độ chính xác
0.01 mm (cơ) / 0.001 mm (điện tử)
0.02 mm (cơ) / 0.01 mm (điện tử)
Dải đo
Giới hạn trong một khoảng (vd 0-25 mm)
Rộng, từ vài mm đến 2000 mm
Nguyên lý đo
Ren ốc vi cấp, kẹp điểm tiếp xúc
Trượt hàm đo, tiếp xúc hoặc đo trong
Ứng dụng
Kiểm tra đường kính, độ dày, chi tiết nhỏ
Đo chiều dài, đường kính trong/ngoài, độ sâu
Khả năng đo lỗ sâu
Không
Có (với que đo độ sâu)
Giá thành
Cao hơn trên cùng một dải đo
Rẻ hơn
Ứng dụng thực tế của thước panme ngoài trong sản xuất
Thước panme ngoài được sử dụng rộng rãi trong nhiều ngành công nghiệp.
Sản xuất khuôn mẫu: Đo độ dày thành lòng khuôn, các thanh dẫn hướng với dung sai micromet.
Kiểm tra chất lượng linh kiện điện tử: Đo độ dày wafer, chất nền bo mạch.
Công nghiệp ô tô: Đo đường kính trục cam, trục khuỷu, ống lót xylanh trong quy trình đại tu động cơ.
Phòng thí nghiệm hiệu chuẩn: Dùng làm thiết bị chuẩn để kiểm tra thước cặp và các dụng cụ đo khác.
Ví dụ thực tế: Trong quy trình sản xuất trục piston của máy bơm thủy lực, đường kính trục được yêu cầu là 20.000 ± 0.005 mm. Công nhân sẽ dùng panme ngoài 0-25 mm có độ phân giải 0.001 mm để đo kiểm. Mỗi trục được đo tại ba vị trí khác nhau và ghi lại số liệu, bất kỳ sai lệch nào vượt quá ±0.005 đều bị loại.
Hướng dẫn sử dụng thước panme ngoài đúng cách
Các bước đo cơ bản
Kiểm tra panme trước khi đo: lau sạch bề mặt đe và trục, kiểm tra vạch 0 (đóng nhẹ hai đầu đo, xem kim hoặc số có về 0 không). Nếu lệch thì cần hiệu chỉnh.
Đặt panme vào vị trí cần đo, sao cho hai mặt tiếp xúc song song với mặt chi tiết.
Vặn núm ratchet từ từ cho đến khi nghe 2-3 tiếng ‘tách’. Không vặn ống quay trực tiếp vì dễ gây lực quá mức làm hỏng panme và sai số.
Khóa trục nếu cần, nhấc panme ra khỏi chi tiết, đọc kết quả.
Ghi lại kết quả và lau sạch panme sau khi dùng.
Những lưu ý quan trọng
Nhiệt độ ảnh hưởng: Không đo chi tiết nóng hoặc lạnh bất thường. Nên để chi tiết ổn định ở nhiệt độ phòng (20°C) trước khi đo.
Vệ sinh thường xuyên: Dùng vải mềm thấm dung dịch làm sạch, tránh dầu mỡ bám trên bề mặt đo.
Kiểm tra định kỳ: Mỗi 6 tháng nên gửi panme đến phòng hiệu chuẩn để kiểm tra sai số, đặc biệt với panme dùng trong sản xuất linh kiện chính xác.

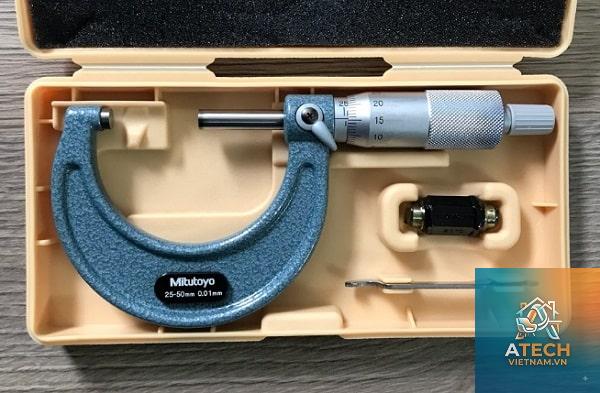

Bảo quản trong hộp: Không để panme tiếp xúc với bụi bẩn, ẩm ướt. Nên bôi một lớp dầu chống gỉ mỏng lên bề mặt nếu lâu không dùng.
Sai lầm thường gặp khi dùng thước panme ngoài và cách tránh
Ngay cả kỹ thuật viên có kinh nghiệm cũng có thể mắc một số lỗi. 5 mm: Nếu không chú ý, có thể bỏ qua vạch nửa mm, dẫn đến kết quả thiếu 0.5 mm. Cách tránh: luôn nhìn kỹ vạch trên thân, quan sát xem vạch 0.5 có xuất hiện không.
Dùng lực quá mạnh: Khi không dùng ratchet mà vặn trực tiếp bằng ống quay, lực kẹp có thể làm biến dạng chi tiết mềm hoặc làm mòn trục. Cách tránh: luôn dùng ratchet, không vặn quá tay.
Đo không vuông góc: Nếu panme bị nghiêng so với bề mặt chi tiết, kết quả sẽ lớn hơn thực tế (đo đường chéo). Cách tránh: giữ panme thẳng, dùng tay kia giữ chặt phần thân.
Bỏ qua yếu tố nhiệt: Đo ngay khi chi tiết vừa gia công (còn nóng) sẽ cho sai số lớn. Cách tránh: để nguội đến nhiệt độ phòng.
Không hiệu chuẩn thường xuyên: Panme sau thời gian dài có thể trôi số 0. Cách tránh: kiểm tra zero trước mỗi ca làm việc và hiệu chỉnh nếu cần.
Câu hỏi thường gặp về thước panme ngoài
Thước panme ngoài có thể đo được những vật liệu gì?
Lý tưởng nhất là đo các vật liệu cứng như thép, inox, nhôm, đồng. Với vật liệu mềm như nhựa dẻo, cao su, nên dùng panme có đầu đo bi để giảm biến dạng. Tránh đo bề mặt nhám hoặc có dầu nhờn nhiều vì dễ gây trượt.
Nên mua thước panme ngoài loại cơ hay điện tử?
Tùy vào nhu cầu: Panme cơ phù hợp với môi trường công nghiệp khắc nghiệt, không sợ ẩm, rẻ hơn nhưng cần kỹ năng đọc. Panme điện tử cho kết quả nhanh, dễ đọc, có thể kết nối máy tính nhưng dễ hư pin và mạch. Nếu bạn làm việc trong phòng sạch hoặc cần độ chính xác đến 1 µm, hãy chọn loại điện tử cao cấp.
Làm thế nào để kiểm tra độ chính xác của panme ngoài?

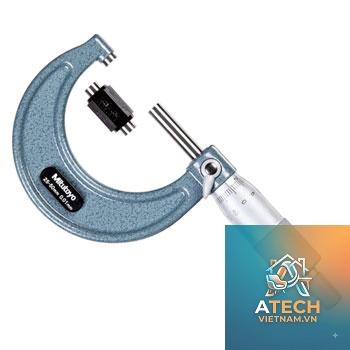

Sử dụng block chuẩn (gauge block) hoặc một chi tiết có kích thước đã biết trước. Đo ba lần và tính giá trị trung bình, so sánh với giá trị chuẩn. Nếu sai số vượt quá dung sai nhà sản xuất (thường ±2 µm đối với panme 0-25 mm), cần hiệu chỉnh hoặc thay mới.
Tại sao panme ngoài cần núm vặn ratchet?
Núm ratchet đảm bảo lực kẹp không đổi, loại bỏ ảnh hưởng của người đo. Khi lực kẹp đạt ngưỡng, nó trượt và phát ra tiếng ‘tách’, ngăn không cho trục xoay tiếp. Điều này giúp lặp lại kết quả đo giữa những lần thực hiện khác nhau.
Có thể thay đầu đo của panme ngoài được không?
Thông thường đầu đo được cố định hoặc thay thế bởi nhà sản xuất chuyên dụng. Một số panme chuyên dụng cho phép thay đe hoặc trục nhưng không phổ biến. Nếu hỏng, tốt nhất nên gửi đến trung tâm bảo hành.
Kết luận
Thước panme ngoài là công cụ không thể thiếu trong đo lường cơ khí chính xác. Với khả năng đo đến 0.01 mm hoặc 0.001 mm, nó đáp ứng yêu cầu dung siết khắt khe của các ngành công nghiệp hiện đại. Để tận dụng tối đa lợi ích, người dùng cần nắm vững cấu tạo, cách đọc số, kỹ thuật đo đúng và đặc biệt là bảo quản hợp lý. Dù bạn là thợ máy, kỹ sư chất lượng hay chủ xưởng, đầu tư một chiếc panme ngoài chất lượng từ các hãng như Mitutoyo, Tesa, Insize hay Starrett sẽ giúp nâng cao độ tin cậy của sản phẩm và giảm tỷ lệ phế phẩm đáng kể.
