Trong lĩnh vực cơ khí chính xác, việc đo lường đóng vai trò sống còn. Một sai số nhỏ vài phần trăm milimet có thể khiến cả chi tiết máy trở nên vô dụng. Đây là lúc thước panme – hay còn gọi là micrometer – trở thành người bạn đồng hành không thể thiếu của các kỹ sư và thợ cơ khí chuyên nghiệp. Vậy thước panme là gì? Đó là một dụng cụ đo độ dài có độ chính xác cực kỳ cao, thường đạt 0.01 mm hoặc 0.001 mm, giúp đo các kích thước nhỏ như đường kính, độ dày của vật liệu với sai số tối thiểu. Bài viết này sẽ giải thích toàn diện về cấu tạo, nguyên lý hoạt động, các loại panme phổ biến và cách sử dụng chúng một cách chuẩn xác nhất.

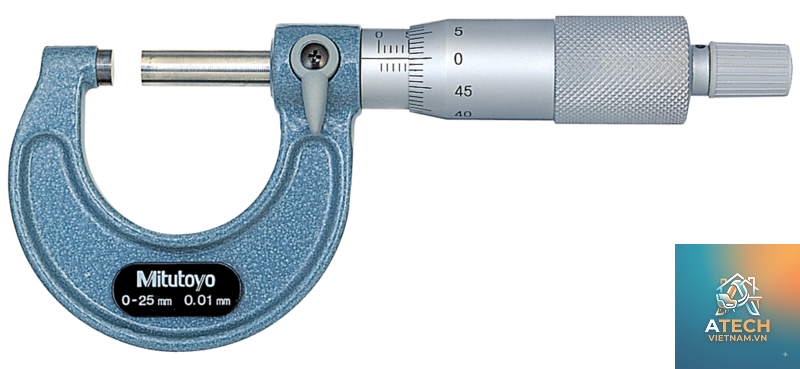

Thước Panme Là Gì? Khái Niệm Và Bản Chất Của Micrometer
Thước panme, tên tiếng Anh là micrometer hay micrometer screw gauge, là một dụng cụ đo khoảng cách được phát minh dựa trên nguyên lý chuyển động quay của một vít me cực kỳ chính xác. Khi bạn xoay một đầu đo, trục vít sẽ di chuyển tịnh tiến một khoảng rất nhỏ, tương ứng với góc xoay. Nhờ đó, người dùng có thể đọc được kích thước với độ chính xác đến micromet (0,001 mm) hoặc 0,01 mm đối với các loại panme cơ bản.

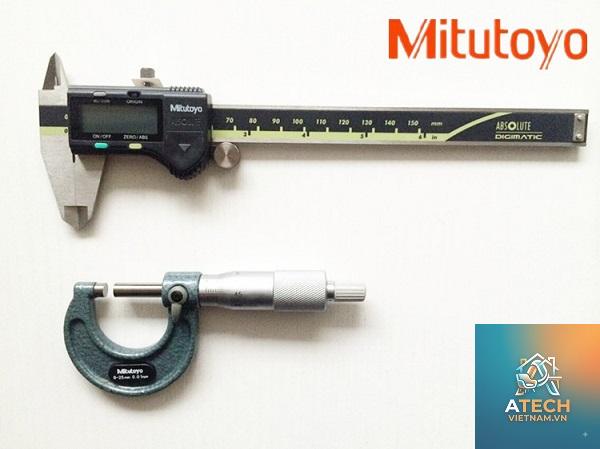

Khác với thước kẹp (caliper) thường dùng để đo kích thước ngoài hoặc trong với độ chính xác 0,02 mm hoặc 0,05 mm, panme cho phép đo chi tiết hơn, đặc biệt hữu ích khi cần kiểm tra dung sai lắp ghép trong ngành cơ khí chế tạo máy, sản xuất khuôn mẫu hay các linh kiện điện tử. Bản chất của panme là biến chuyển động quay thành chuyển động tịnh tiến thông qua ren vít có bước ren rất nhỏ (thường là 0,5 mm), từ đó khuếch đại chuyển động và cho kết quả đọc chính xác.
Cấu Tạo Và Thành Phần Chính Của Thước Panme
Để hiểu rõ thước panme là gì, bạn cần nắm được các bộ phận cấu thành nên nó. Một thước panme tiêu chuẩn bao gồm:

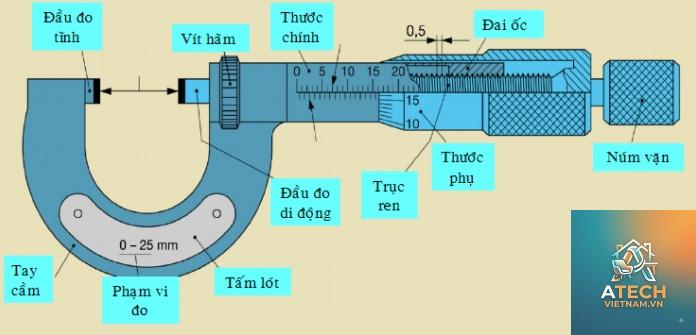

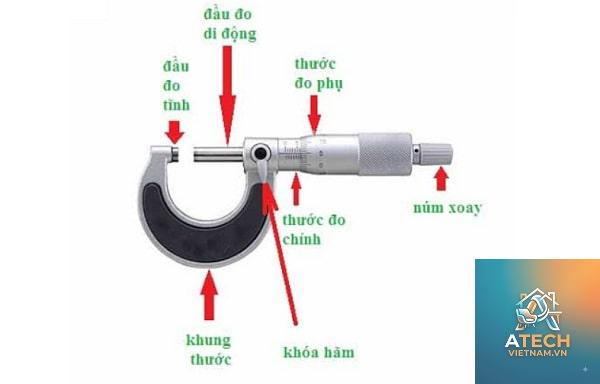

Thân panme (Frame): Phần khung hình chữ U hoặc C làm bằng thép hoặc gang, giúp giữ cố định vật cần đo và đảm bảo độ cứng vững.
Đe cố định (Anvil): Bề mặt tiếp xúc với một phía của vật đo, được cố định trên thân.
Đo (Spindle): Trục xoay di chuyển tịnh tiến, kết nối với tay quay. Đầu đo này tiếp xúc với phía còn lại của vật đo.
Ống chính (Sleeve): Ống cố định có khắc vạch chia thường (thang chính) theo đơn vị mm hoặc inch.
Thang chia (Thimble): Ống xoay được, gắn liền với tay quay, có khắc các vạch chia nhỏ (thang phụ) trên chu vi.
Có cài (Lock nut / Clamp): Dùng để khóa chặt trục đo sau khi đã hoàn tất việc đo, giúp đọc kết quả dễ dàng hơn.
Tay quay cóc (Ratchet stop): Cơ cấu trượt giúp tạo lực ép đều và không quá mạnh khi đo, tránh làm biến dạng vật đo hoặc hư hỏng panme.
Nguyên Lý Hoạt Động Của Panme
Khi bạn xoay tay quay cóc, trục spindle sẽ di chuyển tiến hoặc lùi. Khoảng cách di chuyển của spindle sau mỗi vòng quay đúng bằng bước ren của vít me. Thông thường, một vòng quay của thimble làm spindle tiến hoặc lùi đúng 0,5 mm. Trên thimble có 50 vạch chia, do đó mỗi vạch tương ứng với 0,5 mm / 50 = 0,01 mm. Kết hợp đọc trên thang chính (sleeve) và thang phụ (thimble) sẽ cho ra kích thước chính xác.
Phân Loại Thước Panme Phổ Biến Nhất Trên Thị Trường
Không chỉ có một loại panme duy nhất, tùy vào mục đích đo mà người ta chia thành nhiều loại khác nhau:
Panme Đo Ngoài (Outside Micrometer)
Đây là loại phổ biến nhất, dùng để đo đường kính ngoài của trục, ống, hoặc độ dày của tấm kim loại, nhựa. Panme đo ngoài có dải đo thông dụng từ 0-25 mm, 25-50 mm, 50-75 mm, v.v. Mỗi dải đo cần một panme riêng.
Panme Đo Trong (Inside Micrometer)
Loại này dùng để đo đường kính trong của lỗ, ống hoặc khe hở. Có hai dạng: panme đo trong dạng hàm (giống thước kẹp) và panme đo trong dạng ống (sử dụng các thanh nối dài).
Panme Đo Sâu (Depth Micrometer)
Dùng để đo độ sâu của rãnh, lỗ bậc hay các hốc có đáy phẳng. Mâm đo được gắn cố định trên một thanh ngang, trục đo di chuyển để đo khoảng cách từ miệng lỗ đến đáy.
Panme Đo Ren (Thread Micrometer)
Được thiết kế đặc biệt với đầu đo và đe có hình dạng khớp với biên dạng ren, cho phép đo đường kính đỉnh ren hoặc đường kính chân ren một cách chính xác.
Panme Điện Tử (Digital Micrometer)
Đây là phiên bản hiện đại hơn, có màn hình LCD hiển thị số. Panme điện tử cho phép đọc kết quả trực tiếp, không cần cộng dồn thang đo, đồng thời có thể chuyển đổi giữa mm và inch, và thường có tính năng zero setting (cài đặt điểm 0) dễ dàng. Độ chính xác của panme điện tử thường đạt 0,001 mm.
Bảng So Sánh: Panme Cơ Khí Vs Panme Điện Tử
Tiêu chí
Panme cơ khí
Panme điện tử
Nguyên lý đọc
Đọc vạch chia trên thang đo cơ học
Hiển thị số trên màn hình LCD
Độ chính xác
0,01 mm (thông thường)
0,001 mm (có thể đạt 0,0005 mm)
Thao tác
Cần tập trung đọc, dễ sai sót
Đọc trực tiếp, giảm thiểu sai số do người
Khả năng kết nối
Không
Có thể xuất dữ liệu qua cổng RS232 hoặc USB
Giá thành
Thấp hơn
Cao hơn gấp 2-3 lần
Độ bền
Bền, ít hỏng hóc nếu bảo quản tốt
Dễ bị ảnh hưởng bởi bụi, ẩm, xóc
Pin
Không dùng pin
Cần thay pin định kỳ (thường dùng pin SR44)
Lợi Ích Và Hạn Chế Khi Sử Dụng Thước Panme
Lợi ích vượt trội của panme
Độ chính xác cực cao: Panme có thể đo được các kích thước nhỏ với dung sai chỉ vài micromet, đáp ứng yêu cầu khắt khe của ngành cơ khí chính xác.
Độ lặp lại tốt: Nhờ cơ cấu ratchet stop, lực đo được kiểm soát ổn định, kết quả đo giữa các lần đo rất nhất quán.
Đa năng: Có nhiều loại panme phục vụ các nhu cầu đo khác nhau: đo ngoài, đo trong, đo sâu, đo ren, đo bánh răng, v.v.
Bền bỉ: Panme cơ khí có thể sử dụng hàng chục năm nếu được bảo quản đúng cách.
Hạn chế cần lưu ý
Giới hạn dải đo: Mỗi panme chỉ đo được một khoảng cố định (ví dụ 0-25 mm), muốn đo dải rộng hơn cần mua thêm nhiều panme khác nhau.
Yêu cầu kỹ năng cao: Người mới cần thời gian để đọc đúng panme cơ, tránh sai số do parallax.
Dễ hỏng nếu sử dụng sai: Không nên đo vật đang quay hoặc vật có bề mặt không phẳng, dễ làm mòn đầu đo.
Chi phí đầu tư ban đầu: Panme chính hãng (Mitutoyo, Tesa, Insize) có giá từ vài trăm nghìn đến vài triệu đồng.
Hướng Dẫn Sử Dụng Thước Panme Đúng Cách
Để đạt kết quả đo chính xác và kéo dài tuổi thọ của panme, bạn cần tuân thủ quy trình sau:
Bước 1: Kiểm Tra Và Làm Sạch Panme
Trước khi đo, hãy lau sạch bề mặt tiếp xúc của đe và spindle bằng giấy mềm. Vặn nhẹ tay quay cho hai đầu tiếp xúc gần nhau, sau đó siết nhẹ bằng ratchet đến khi nghe tiếng “cạch” 2-3 lần. Kiểm tra xem vạch 0 trên thimble có trùng với vạch 0 trên sleeve không. Nếu không, cần chỉnh lại panme.
Bước 2: Tiến Hành Đo
Đặt vật cần đo vào giữa đe và spindle. Xoay thimble hoặc ratchet từ từ cho đến khi spindle vừa chạm vào vật. Dùng ratchet để siết đều, nghe tiếng “cạch” 2-3 lần là dừng. Không dùng lực tay để vặn thimble vì dễ gây sai số và làm hỏng panme.
Bước 3: Đọc Kết Quả Trên Panme Cơ
Giả sử panme có bước ren 0,5 mm và thimble chia 50 vạch. Cách đọc như sau:
Đọc phần nguyên mm và nửa mm trên thang sleeve (vạch dưới là mm, vạch trên là 0,5 mm).
Đọc phần thập phân trên thang thimble: tìm vạch trên thimble trùng với đường ngang trên sleeve, nhân với 0,01.
Cộng tất cả lại.
Ví dụ: Trên sleeve xuất hiện vạch 10 mm và vạch 0,5 mm (tức 10,5 mm). Trên thimble, vạch thứ 28 trùng với đường ngang, vậy kết quả là 10,5 + (28 × 0,01) = 10,78 mm.
Bước 4: Ghi Lại Kết Quả
Dùng nút lock để khóa spindle, sau đó lấy panme ra khỏi vật và đọc kết quả. Với panme điện tử, kết quả hiện luôn trên màn hình, bạn chỉ cần đọc số.
Ứng Dụng Thực Tế Của Thước Panme Trong Các Ngành
Thước panme là công cụ không thể thiếu trong nhiều lĩnh vực:
Gia công cơ khí chính xác: Đo đường kính trục, lỗ sau tiện, phay, mài để kiểm tra dung sai lắp ghép.
Ngành khuôn mẫu: Đo kích thước lòng khuôn, lõi, độ hở giữa các bộ phận.
Sản xuất ô tô, xe máy: Kiểm tra độ mòn của piston, xi lanh, vòng bi, bạc đạn.
Ngành điện tử: Đo độ dày các tấm mạch in, linh kiện nhỏ.
Phòng thí nghiệm & kiểm định: Đo mẫu vật trong nghiên cứu vật liệu.
Ngành chế tạo máy bay & hàng không vũ trụ: Yêu cầu độ chính xác tuyệt đối trong từng chi tiết.
Sai Lầm Thường Gặp Khi Dùng Panme Và Cách Khắc Phục
Dù panme được thiết kế tinh vi, người dùng vẫn mắc một số lỗi phổ biến:
Dùng lực quá mạnh khi đo: Khiến spindle nén vào vật, làm biến dạng đàn hồi, dẫn đến kết quả sai. Cách khắc phục: luôn dùng ratchet stop, chỉ siết đến khi nghe 2-3 tiếng “cạch”.
Đo vật có bề mặt không sạch: Bụi bẩn hoặc dầu mỡ tạo ra lớp giả, làm tăng kích thước đo. Hãy vệ sinh sạch sẽ trước khi đo.
Đọc sai thang chia: Nhầm lẫn giữa vạch 0,5 mm và 1 mm trên sleeve, hoặc đọc nhầm vạch trên thimble. Cần tập trung và kiểm tra lại 2 lần.
Không kiểm tra zero trước mỗi lần đo: Panme bị lệch zero sẽ cho kết quả sai ngay từ đầu. Luôn kiểm tra và điều chỉnh hoặc ghi nhớ sai số zero.
Đo vật đang nóng hoặc lạnh: Sự giãn nở nhiệt làm thay đổi kích thước thực tế. Nên để vật về nhiệt độ phòng (20°C) trước khi đo.
Lưu Ý Quan Trọng Khi Bảo Quản Thước Panme
Để giữ panme luôn chính xác và bền lâu, bạn cần:
Luôn lau sạch dầu mỡ, bụi bẩn sau khi sử dụng bằng vải mềm.
Bảo quản trong hộp đựng riêng, tránh va đập, rơi rớt.
Định kỳ tra dầu nhẹ (dầu chuyên dụng) cho các bề mặt trượt và ren vít.
Đối với panme điện tử, tháo pin nếu không sử dụng trong thời gian dài.
Kiểm định lại panme ít nhất 1 lần/năm bằng các chuẩn đo chuyên dụng (gauge block).
Không để panme gần từ trường mạnh (ảnh hưởng đến panme điện tử) hoặc môi trường ẩm ướt.
Có. Thước kẹp thường có độ chính xác 0,02 mm hoặc 0,05 mm, trong khi panme đạt 0,01 mm và panme điện tử lên tới 0,001 mm. Panme phù hợp với các chi tiết yêu cầu dung siêu chính xác.
Nên mua panme hãng nào tốt?
Các hãng uy tín hàng đầu bao gồm Mitutoyo (Nhật), Tesa (Thụy Sĩ), Insize (Trung Quốc chất lượng cao), Starrett (Mỹ). Tùy ngân sách và nhu cầu,
Có thể, nhưng cần hết sức thận trọng vì lực đo có thể làm biến dạng vật mềm. Nên dùng panme có đầu đo dẹt hoặc panme chuyên dụng đo vật liệu mềm (có đĩa đo lớn để phân bố lực).
Tại sao panme của tôi có sai số khi đo?
Nguyên nhân có thể do: lực đo không đều, vật đo không sạch, panme chưa được chuẩn zero, hoặc panme đã mòn sau thời gian dài sử dụng. Hãy kiểm tra và bảo dưỡng định kỳ.
Panme điện tử báo lỗi “Err” hoặc màn hình không sáng thì phải làm sao?
Đầu tiên kiểm tra pin, thay pin mới loại SR44 hoặc LR44. Nếu vẫn lỗi, có thể do hỏng mạch hoặc cảm biến, cần gửi đến trung tâm bảo hành hoặc thợ sửa chữa chuyên nghiệp.
Kết Luận
Thước panme là một trong những dụng cụ đo lường chính xác nhất mà bất kỳ kỹ thuật viên cơ khí, chế tạo máy hay kiểm định chất lượng nào cũng cần nắm vững. Từ khái niệm thước panme là gì, cấu tạo, phân loại đến cách sử dụng và bảo quản, tất cả đều đóng vai trò then chốt để đảm bảo độ chính xác trong gia công và lắp ráp. Với panme, bạn có thể tự tin đáp ứng những yêu cầu dung siêu khắt khe nhất. Hy vọng qua bài viết này, bạn đã có cái nhìn toàn diện và sẵn sàng ứng dụng panme vào công việc thực tế. Hãy nhớ: luyện tập thường xuyên là chìa khóa để đọc panme nhanh và chính xác.
