Trong kỹ thuật, sản xuất và nghiên cứu khoa học, khái niệm thước đo độ chính xác không chỉ đơn thuần là một dụng cụ đo lường. Nó đại diện cho tiêu chuẩn của sự tin cậy, khả năng lặp lại kết quả và mức độ sai số cho phép giữa giá trị đo được và giá trị thực. Một thước đo có độ chính xác cao cho phép kỹ sư kiểm soát chất lượng sản phẩm, nhà khoa học đưa ra kết luận chính xác và doanh nghiệp giảm thiểu phế phẩm. Bài viết này sẽ đi sâu vào bản chất, phân loại, nguyên lý vận hành, cùng những yếu tố quyết định khi chọn và sử dụng thước đo độ chính xác trong thực tế.
Bản Chất Của Thước Đo Độ Chính Xác – Không Chỉ Là Một Cây Thước
Khác với những loại thước kẻ thông thường chỉ hiển thị chiều dài tương đối, thước đo độ chính xác là thiết bị được thiết kế và chế tạo để cung cấp kết quả đo với sai số cực nhỏ, thường tính bằng micron (µm) hoặc sub-micron. Bản chất cốt lõi của nó nằm ở ba yếu tố: độ phân giải (resolution), độ lặp lại (repeatability) và độ chính xác (accuracy).
Độ phân giải: Lượng thay đổi nhỏ nhất mà thiết bị có thể hiển thị hoặc phát hiện. Ví dụ, thước cặp điện tử có độ phân giải 0.01 mm.
Độ lặp lại: Khả năng cho ra cùng một kết quả khi đo cùng một đại lượng nhiều lần trong cùng điều kiện. Một thước đo tốt phải cho kết quả trùng nhau hoặc chênh lệch không đáng kể.
Độ chính xác: Mức độ gần nhau giữa giá trị đo được và giá trị thực. Đây là yếu tố quan trọng nhất. Một thước đo có thể có độ phân giải rất cao nhưng độ chính xác lại thấp nếu bị sai số hệ thống.
Như vậy, muốn đánh giá chất lượng của một thước đo, cần xem xét đồng thời cả ba chỉ số này. Một cây thước có vạch chia milimet nhưng bị cong vênh sẽ có độ chính xác kém, dù độ phân giải có vẻ “đẹp”.
Phân Loại Thước Đo Độ Chính Xác Theo Nguyên Lý và Phạm Vi Ứng Dụng
Thị trường hiện nay có vô số loại thước đo với độ chính xác khác nhau, phục vụ từng ngành nghề và yêu cầu kỹ thuật riêng.
Thước Cơ Khí Truyền Thống
Đây là nhóm phổ biến nhất, bao gồm thước cặp (caliper), panme (micrometer), đồng hồ so. Độ chính xác của chúng phụ thuộc hoàn toàn vào độ mòn của cơ cấu truyền động (trục vít, bánh răng) và kỹ thuật khắc vạch.
Thước cặp cơ khí: Độ chính xác phổ biến ±0.05 mm cho thước cặp du xích. Phù hợp gia công cơ khí đại trà, kiểm tra kích thước tổng thể.

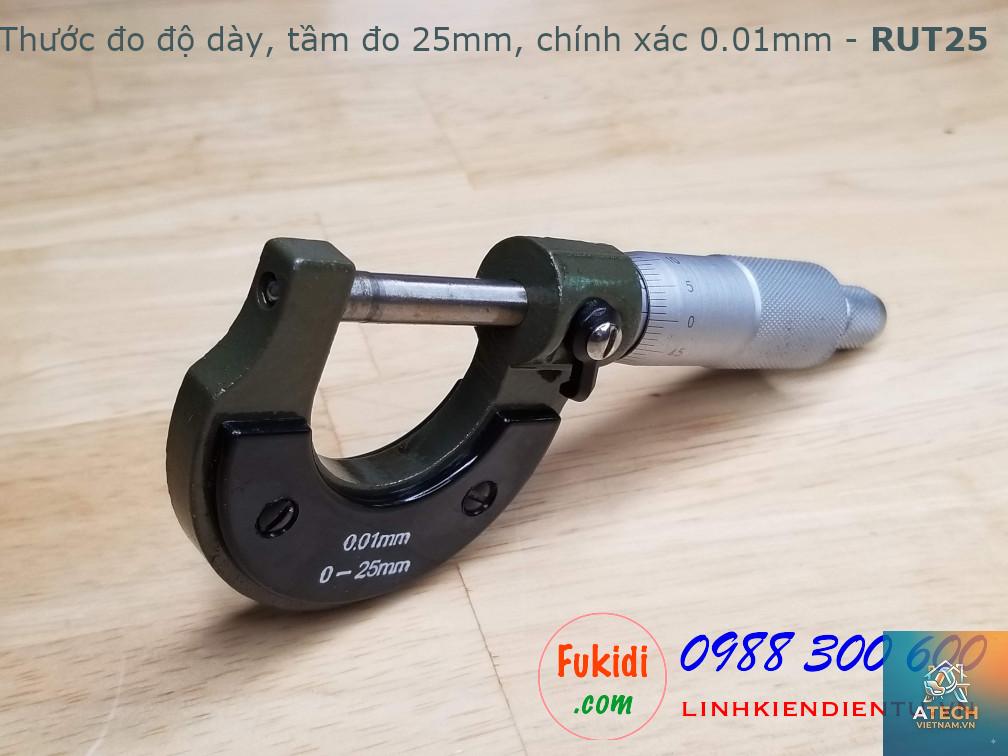

Panme cơ khí: Độ chính xác từ ±0.01 mm đến ±0.005 mm. Sử dụng nguyên lý đai ốc – trục vít cực kỳ tinh vi, dùng đo chiều dài, đường kính ngoài, đường kính trong.
Đồng hồ so (dial indicator): Độ chính xác ±0.01 mm hoặc ±0.001 mm (đồng hồ so micron). Dùng đo độ dao động, độ đảo, độ phẳng.
Thước Đo Điện Tử Số
Dòng sản phẩm này ngày càng chiếm ưu thế nhờ khả năng hiển thị số, tốc độ đọc nhanh và tích hợp kết nối dữ liệu. Các cảm biến điện dung hoặc từ trường cho phép đạt độ chính xác cao hơn hẳn cơ khí.

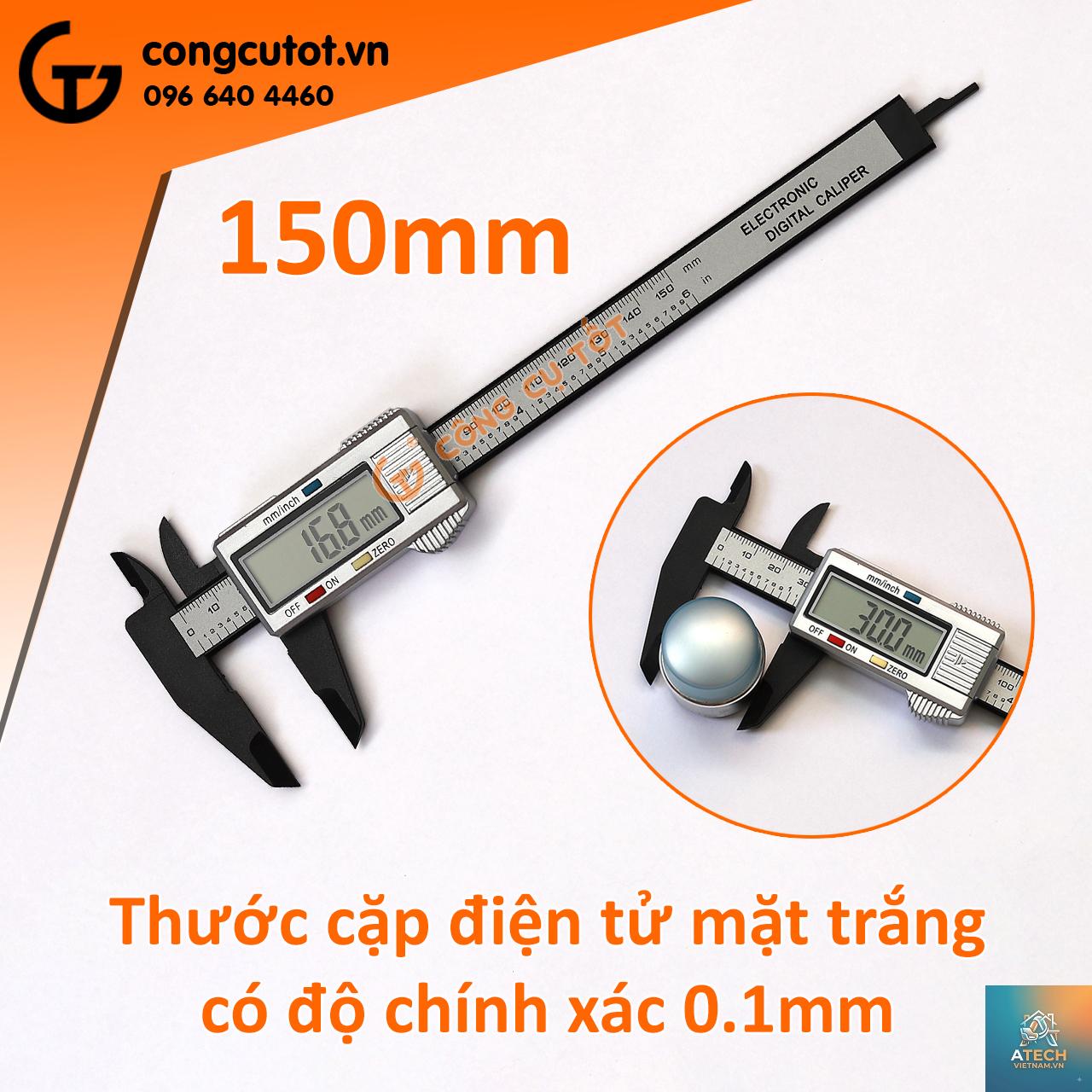

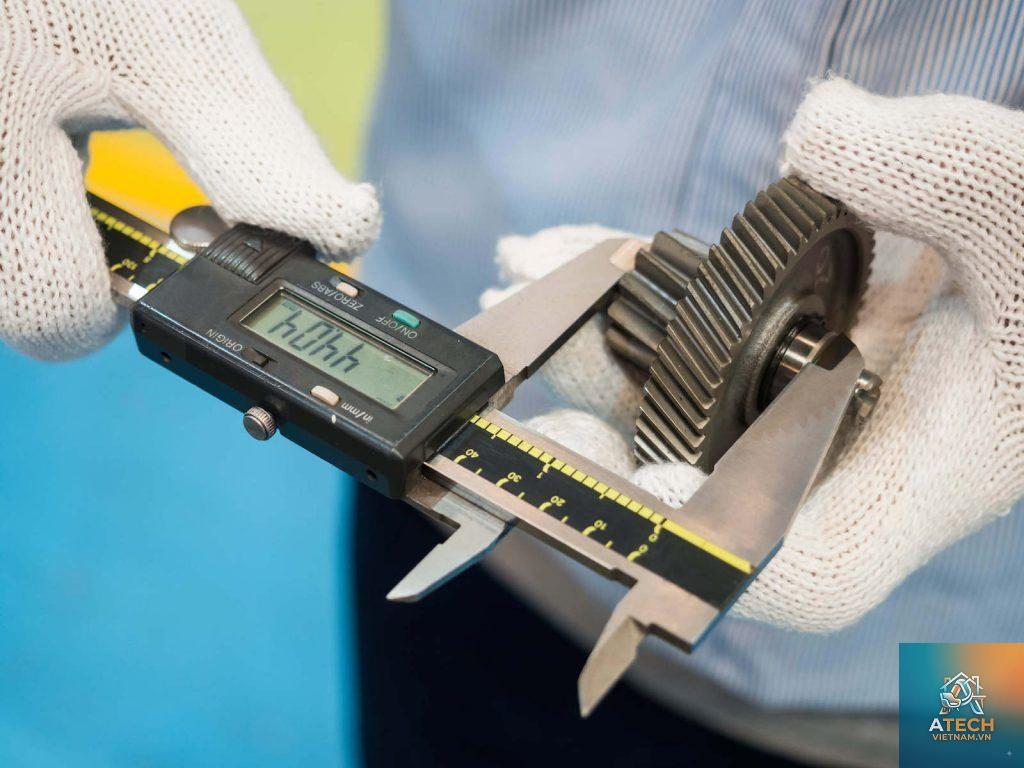

Thước cặp điện tử (digital caliper): Độ chính xác từ ±0.02 mm đến ±0.01 mm. Nhiều model có thể chuyển đổi đơn vị inch/mm, có chức năng zero (cài không) tại bất kỳ vị trí nào.
Panme điện tử: Độ chính xác lên tới ±0.001 mm với cảm biến encoder tích hợp. Cho phép đo chi tiết nhỏ với độ tin cậy cao.
Thước đo laser: Dùng trong đo khoảng cách xa (hàng chục mét), độ chính xác từ ±1 mm đến ±0.2 mm tùy hãng. Thích hợp cho xây dựng, nội thất.
Thước đo quang học (vision measure): Sử dụng camera kết hợp xử lý ảnh, đạt độ chính xác sub-micron (0.1 µm). Dùng đo chi tiết phức tạp, khuôn mẫu, vi cơ.
Thước Đo Tiếp Xúc và Không Tiếp Xúc
Sự khác biệt về nguyên lý tiếp xúc cũng quyết định độ chính xác và lĩnh vực sử dụng.
Loại thước đo
Nguyên lý tiếp xúc
Độ chính xác điển hình
Ứng dụng chính
Thước cặp / Panme / Đồng hồ so
Đầu đo tiếp xúc trực tiếp với bề mặt chi tiết
±0.01 mm đến ±0.001 mm
Gia công cơ khí, kiểm tra linh kiện
Thước đo laser / Máy đo tọa độ CMM
Không tiếp xúc (tia laser, cảm biến quang)
±0.05 mm đến ±0.001 mm (tùy hãng và tầm đo)
Kiểm tra khuôn mẫu, linh kiện mềm, đo biên dạng
Thước đo khí nén
Khí nén chạm bề mặt
±0.002 mm đến ±0.0005 mm
Đo lỗ nhỏ, đo bề mặt không chịu lực ép
Việc lựa chọn giữa tiếp xúc và không tiếp xúc phụ thuộc vào độ cứng của vật liệu, hình dạng chi tiết và yêu cầu về tốc độ đo. Đối với chi tiết mềm, dễ biến dạng, thước đo không tiếp xúc là lựa chọn an toàn hơn.
Ứng Dụng Thực Tế Của Thước Đo Độ Chính Xác Trong Các Ngành
Thước đo độ chính xác là công cụ sống còn trong nhiều lĩnh vực, nơi mà sai số nhỏ có thể dẫn đến hậu quả nghiêm trọng.
Trong Sản Xuất Cơ Khí Chính Xác
Ngành gia công CNC, chế tạo khuôn mẫu và sản xuất linh kiện ô tô yêu cầu dung sai cực nhỏ (thường từ ±0.01 mm đến ±0.005 mm). Panme điện tử và đồng hồ so được sử dụng để kiểm tra từng chi tiết sau khi gia công. Một sai lệch nhỏ của ổ trục có thể gây rung động hoặc giảm tuổi thọ thiết bị. Do đó, nhà máy thường trang bị phòng đo lường riêng với nhiều loại thước đo khác nhau.
Trong Ngành Y Tế và Sinh Học
Thiết bị y tế, từ kim tiêm vi mạch cho đến khớp nhân tạo, đều phải đạt độ chính xác cao nhất. Các thước đo quang học và thước đo laser được dùng để kiểm tra đường kính ống catheter, kích thước bộ phận cấy ghép. Sai số dù chỉ 10 micron cũng có thể ảnh hưởng tới tính tương thích sinh học và hiệu quả phẫu thuật.
Trong Điện Tử và Bán Dẫn
Mạch in (PCB) và chip bán dẫn có các đường dẫn chỉ rộng vài micron. Các thước đo độ chính xác dạng kính hiển vi điện tử quét (SEM) hoặc thước đo chuyên dụng dùng cảm biến điện dung cho phép đo chiều dày lớp phủ, độ rộng đường mạch. Đây là lĩnh vực yêu cầu khắt khe nhất về độ chính xác.
Trong Xây Dựng và Nội Thất
Thước đo laser là công cụ không thể thiếu đối với kiến trúc sư và thợ thi công. Nó giúp đo đạc nhanh các khoảng cách lớn (từ vài mét đến hàng trăm mét) với sai số chỉ vài milimet. Nhiều dòng thước laser hiện nay có chức năng đo góc, tính diện tích và thể tích tự động, hỗ trợ triển khai bản vẽ tại hiện trường chính xác.
Tiêu Chí Chọn Thước Đo Độ Chính Xác Phù Hợp
Việc mua một cây thước đo độ chính xác không chỉ nhìn vào giá cả. Cần cân nhắc các yếu tố sau:
Xác định khoảng sai số cho phép (tolerance) của công việc: Nếu chỉ cần độ chính xác ±0.1 mm, một thước cặp cơ khí hoặc thước cuộn tốt là đủ. Nếu cần ±0.01 mm, phải chọn thước cặp điện tử hoặc panme.
Kiểm tra chứng nhận hiệu chuẩn (calibration certificate): Mọi thước đo chính xác đều phải được hiệu chuẩn định kỳ theo tiêu chuẩn (ISO 17025, JIS, DIN). Nhà sản xuất uy tín luôn cung cấp giấy chứng nhận kèm theo.
Chọn thương hiệu đáng tin cậy: Mitutoyo (Nhật Bản), Tesa (Thụy Sĩ), Starrett (Mỹ) là những tên tuổi hàng đầu. Hàng nhái kém chất lượng dễ gây sai lệch kết quả.
Đánh giá khả năng đọc và tính năng bổ sung: Màn hình số cho phép đọc nhanh, tránh sai sót do thị lực. Kết nối Bluetooth hoặc USB giúp ghi dữ liệu tự động khi cần kiểm tra hàng loạt.
Kiểm tra độ bền và khả năng chống chịu môi trường: Nếu làm việc trong môi trường dầu mỡ, ẩm ướt hoặc bụi bặm, cần chọn thước đo có khả năng chống thấm (IP65 trở lên).
Sai Lầm Thường Gặp Khi Sử Dụng Thước Đo Độ Chính Xác
Ngay cả khi sở hữu thước đo chất lượng, nếu không tuân thủ quy tắc sử dụng, kết quả đo sẽ mất đi độ tin cậy.
Không Làm Sạch Bề Mặt Đo
Một lớp dầu mỡ, bụi bẩn hay phoi sắt bám trên bề mặt mỏ đo hoặc chi tiết có thể làm tăng sai số lên đến vài chục micron. Trước mỗi lần đo, cần lau sạch bằng giấy hoặc vải không xơ.
Đo Với Lực Ép Không Đồng Đều
Đối với thước cặp và panme cơ, lực đo ảnh hưởng trực tiếp đến kết quả. Nếu bóp quá mạnh, thước có thể biến dạng đàn hồi hoặc làm xước chi tiết. Nhiều dòng panme có tích hợp cơ cấu ratchet để kiểm soát lực ép chuẩn (thường là 5–10 N).
Không Hiệu Chuẩn Định Kỳ
Thước đo sau một thời gian sử dụng có thể bị sai lệch do mòn cơ cấu, thay đổi nhiệt độ hoặc va đập. Việc hiệu chuẩn nên được thực hiện ít nhất mỗi 6–12 tháng, tùy theo tần suất sử dụng. Hiệu chuẩn giúp xác định độ lệch hiện tại và có thể điều chỉnh (zero set) hoặc gán hệ số bù.
Đọc Giá Trị Sai Góc
Hiệu ứng thị sai (parallax) xảy ra khi mắt người đọc không vuông góc với mặt số hoặc vạch chia. Thước cặp cơ khí dễ mắc lỗi này. Thước điện tử số giúp giảm thiểu nhưng vẫn cần giữ thước thẳng và cố định khi đọc.
Lưu Ý Quan Trọng Khi Bảo Quản và Sử Dụng
Để kéo dài tuổi thọ và duy trì độ chính xác, cần nhớ các nguyên tắc sau:
Luôn cất thước vào hộp bảo vệ sau khi dùng, tránh va đập và bụi bẩn.
Bôi một lớp dầu chống gỉ mỏng lên các bề mặt kim loại (trừ thước nhựa).
Không dùng thước đo để cào, nạy hoặc làm đồ gá.
Tránh thay đổi nhiệt độ đột ngột. Nếu thước từ môi trường lạnh vào phòng ấm, để ổn định nhiệt ít nhất 30 phút trước khi đo.
Khi pin yếu (đối với thước điện tử), thay ngay để tránh đo sai do điện áp không ổn định.
So Sánh Giữa Thước Cặp Điện Tử và Thước Cặp Cơ Khí
Cả hai dòng thước cặp từ lâu đã là công cụ quen thuộc trong ngành cơ khí.
Tiêu chí
Thước cặp cơ khí
Thước cặp điện tử
Độ chính xác điển hình
±0.05 mm (du xích 0.05 mm)
±0.02 mm hoặc ±0.01 mm
Độ phân giải
0.05 mm hoặc 0.02 mm (đọc bằng mắt)
0.01 mm (hiển thị số)
Khả năng đọc
Cần kỹ năng đọc du xích, dễ sai do thị lực
Hiển thị số rõ ràng, ít sai sót
Pin
Không cần pin
Cần pin (thường là pin đồng hồ), có thể hết pin bất ngờ
Giá thành
Thấp hơn, dễ tiếp cận
Cao hơn, nhưng có nhiều tính năng hơn
Độ bền
Cao nếu bảo quản tốt, không bị hỏng linh kiện điện tử
Dễ hỏng bo mạch nếu ẩm hoặc va đập mạnh
Tùy vào nhu cầu và ngân sách, bạn sẽ đưa ra quyết định phù hợp. Nếu cần độ chính xác cao và tiết kiệm thời gian đọc, thước cặp điện tử là lựa chọn tối ưu. Ngược lại, nếu làm việc trong môi trường khắc nghiệt, ít pin, thước cơ khí vẫn là đối thủ đáng gờm.
Hiệu Chuẩn Thước Đo Độ Chính Xác – Chuẩn Mực Để Đảm Bảo Độ Tin Cậy
Hiệu chuẩn không chỉ là một hành động kỹ thuật mà là một quy trình đảm bảo chất lượng. Khi một thước đo được hiệu chuẩn, nó được so sánh với một chuẩn (standard) có độ chính xác cao hơn ít nhất 4 lần. Quá trình này bao gồm:
Kiểm tra ngoại quan: Phát hiện hư hỏng cơ học, rỉ sét.
Kiểm tra điểm không (zero): Đảm bảo thước đo báo đúng 0 khi hai mỏ đo tiếp xúc.
Đo các chi tiết chuẩn: Thường là căn mẫu (gauge block) có kích thước đã biết chính xác.
Đánh giá sai số: Ghi lại độ lệch tại nhiều điểm đo.
Điều chỉnh hoặc cấp chứng nhận: Nếu sai số vượt quá dung sai cho phép, cần điều chỉnh lại hoặc loại bỏ.
Chứng chỉ hiệu chuẩn là minh chứng rằng thước đo đáp ứng yêu cầu kỹ thuật. Các nhà máy đạt chứng nhận ISO 9001 thường yêu cầu thiết bị đo lường phải có hiệu chuẩn hợp lệ.
Câu Hỏi Thường Gặp Về Thước Đo Độ Chính Xác
Thước đo độ chính xác loại nào tốt nhất cho người mới bắt đầu?
Đối với người mới học đo lường cơ khí, thước cặp điện tử có độ chính xác ±0.02 mm là lựa chọn lý tưởng. Nó dễ đọc, có chức năng zero và giá thành không quá cao. Sau khi quen,
Có, vì hàng chính hãng (Mitutoyo, Tesa, Starrett) đảm bảo độ chính xác theo tiêu chuẩn nhà máy. Hàng nhái thường có sai số lớn, không ổn định và nhanh hỏng, gây thiệt hại lớn cho quy trình sản xuất.
Làm thế nào để kiểm tra độ chính xác của thước đo tại chỗ?
Micron là một phần nghìn milimet (1 µm = 0.001 mm). Đây là đơn vị phổ biến khi nói về dung sai chính xác. Ví dụ, khe hở ổ bi thường được thiết kế trong khoảng 2–20 µm. Thước đo có khả năng phân biệt 1 µm được gọi là thước đo siêu chính xác.
Thước đo laser có độ chính xác cao hơn thước đo cơ khí không?
Trong tầm đo xa (trên 10 m), thước đo laser có độ chính xác vượt trội so với thước dây hoặc thước cuộn (sai số chỉ ±1 mm so với ±5-10 mm của thước dây). Tuy nhiên, trong tầm đo nhỏ dưới 100 mm, panme điện tử hoặc thước cặp vẫn đạt độ chính xác cao hơn (0.01 mm so với 0.5 mm của một số thước laser tầm thấp).
Kết Luận
Thước đo độ chính xác không chỉ là công cụ đo lường thông thường mà là nền tảng của kiểm soát chất lượng và đổi mới công nghệ. Việc hiểu rõ phân loại, nguyên lý vận hành, và cách bảo quản sẽ giúp bạn tận dụng tối đa khả năng của thiết bị, giảm thiểu rủi ro sai sót và nâng cao độ tin cậy của sản phẩm. Dù bạn là kỹ sư, thợ máy, hay người làm trong lĩnh vực khoa học, một chiếc thước đo đúng chuẩn luôn là đầu tư xứng đáng cho những kết quả chính xác và chuyên nghiệp.
