Motor brushless (BLDC) ngày càng phổ biến trong các ứng dụng từ drone, xe điện, máy CNC cho đến robot. Tuy nhiên, việc đấu dây cho dòng motor này không đơn giản như motor chổi than thông thường. Nếu đấu sai, motor không chạy hoặc có thể gây hư hỏng ESC và động cơ. Bài viết này sẽ hướng dẫn bạn cách đấu motor brushless một cách chi tiết, từ nguyên lý cơ bản đến thực hành, giúp bạn tự tin thao tác mà không mắc sai lầm.
Motor brushless, hay còn gọi là động cơ không chổi than, là loại motor sử dụng nam châm vĩnh cửu trên rotor và cuộn dây stator được điều khiển bởi ESC (Electronic Speed Controller). Khác với motor DC chổi than, motor brushless không có chổi than và cổ góp cơ khí, giúp giảm ma sát, tăng hiệu suất và tuổi thọ.
Nguyên lý hoạt động dựa trên việc cấp điện xoay chiều ba pha vào các cuộn dây stator. ESC đảo chiều dòng điện luân phiên giữa các pha để tạo ra từ trường quay, kéo rotor quay theo. Tốc độ quay phụ thuộc vào tần số đóng cắt của ESC.
Các loại motor brushless phổ biến
Trước khi tìm hiểu cách đấu motor brushless, cần phân biệt hai loại chính dựa trên cấu tạo cuộn dây và cảm biến vị trí rotor:
Rotor quay bên trong stator, tốc độ cao, mô-men xoắn thấp
Máy bay mô hình, drone racing, máy hút bụi
Outrunner
Rotor quay bên ngoài stator, tốc độ thấp, mô-men xoắn cao
Đa phần drone, xe điện, robot
Sensorless (không cảm biến)
Không có Hall sensor, ESC ước tính vị trí rotor bằng back-EMF
Ứng dụng phổ thông, chi phí thấp
Sensored (có cảm biến)
Có Hall sensor báo vị trí rotor, khởi động mượt, mô-men thấp tốt
Xe điện, robot công nghiệp, máy CNC

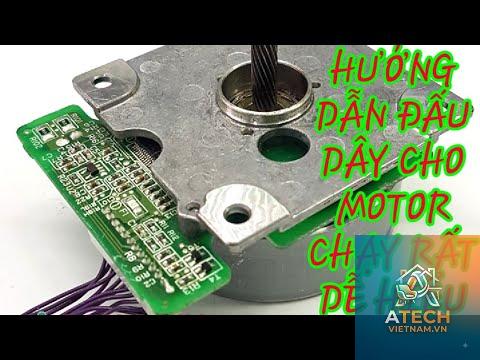

Cấu tạo và các đầu dây của motor brushless
Motor brushless có ba đầu dây pha, thường được ký hiệu là A, B, C hoặc U, V, W. Các đầu dây này được nối với ba đầu ra của ESC. Đối với motor sensored, ngoài ba dây pha còn có 5 dây cảm biến Hall: VCC (thường 5V), GND, và ba tín hiệu Hall A, B, C.
Không có sự phân biệt dây nào là dương hay âm như motor DC thông thường. Cả ba dây đều mang dòng điện xoay chiều dạng xung. Thứ tự đấu dây ảnh hưởng đến chiều quay và hiệu suất hoạt động.

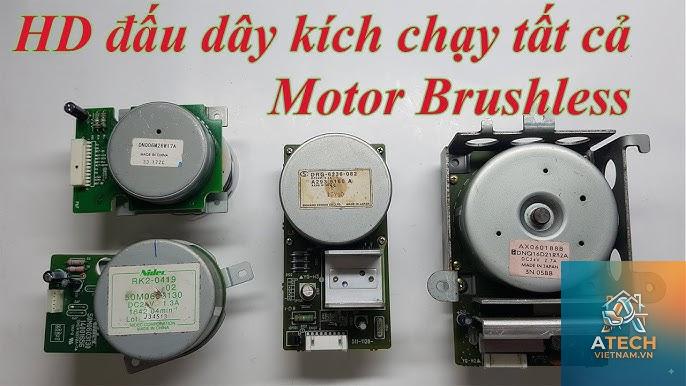

Hướng dẫn cách đấu motor brushless chi tiết
Bước 1: Xác định loại motor và ESC
Kiểm tra motor bạn đang sử dụng là sensorless hay sensored. Đa số motor mini và drone dùng sensorless. Nếu là sensored, ESC cũng phải hỗ trợ đầu vào cảm biến Hall. ESC thường có ba đầu dây pha và một dây tín hiệu PWM (thường là trắng hoặc vàng) để nhận tín hiệu điều khiển từ bộ thu (receiver) hoặc flight controller.
Bước 2: Kết nối dây pha
Cách đấu motor brushless sensorless:
Đấu ba dây pha của motor (A, B, C) lần lượt vào ba dây pha của ESC (thường là A, B, C hoặc không phân biệt thứ tự).
Dùng đầu nối bullet (thường là 3.5mm, 4mm tùy dòng motor) hoặc hàn trực tiếp.
Đảm bảo kết nối chắc chắn, không chạm chập giữa các pha.

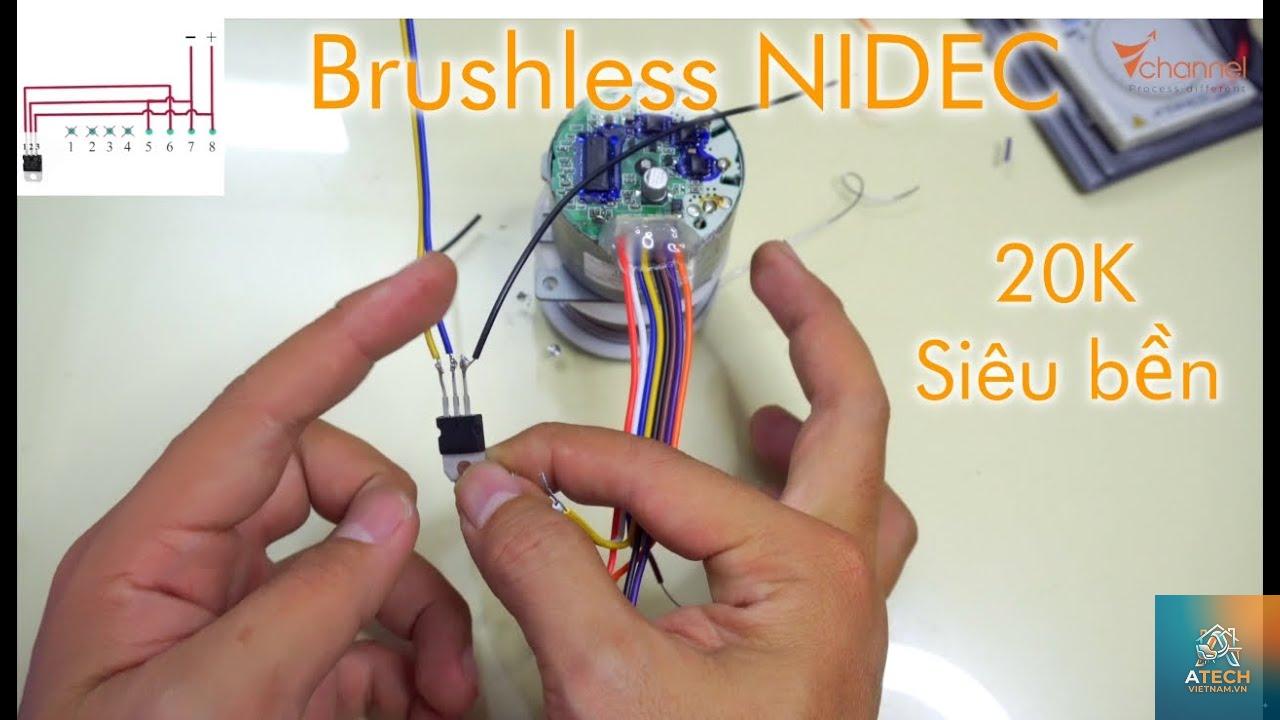

Bước 3: Kết nối cảm biến Hall (nếu có)
Đấu dây Hall của motor vào cổng Hall trên ESC đúng theo thứ tự: nguồn (VCC), mass (GND), tín hiệu H1, H2, H3.
Tham khảo sơ đồ chân trên ESC vì mỗi hãng có thể khác nhau.
Sai thứ tự Hall sẽ khiến motor không chạy hoặc chạy giật.

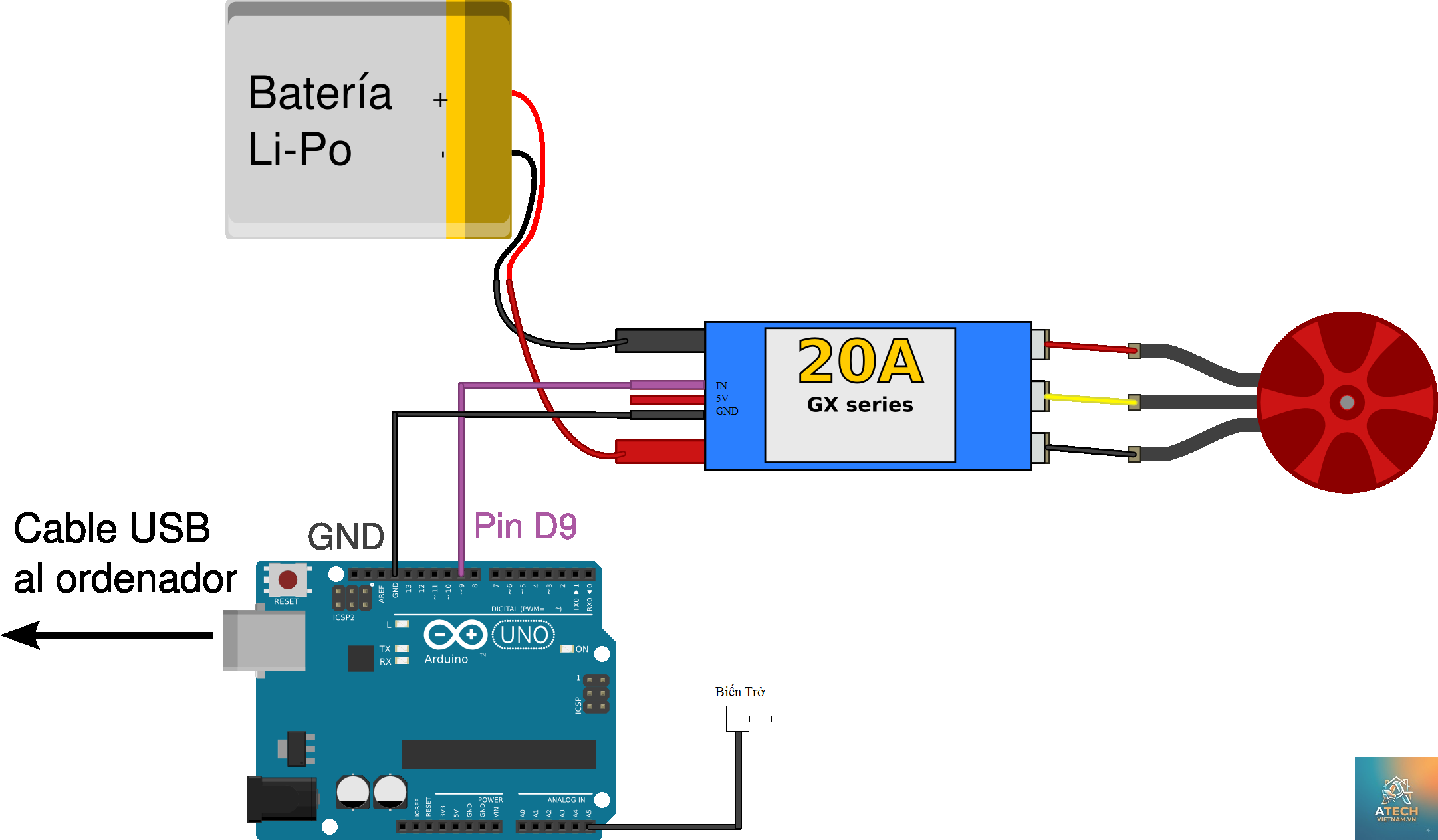

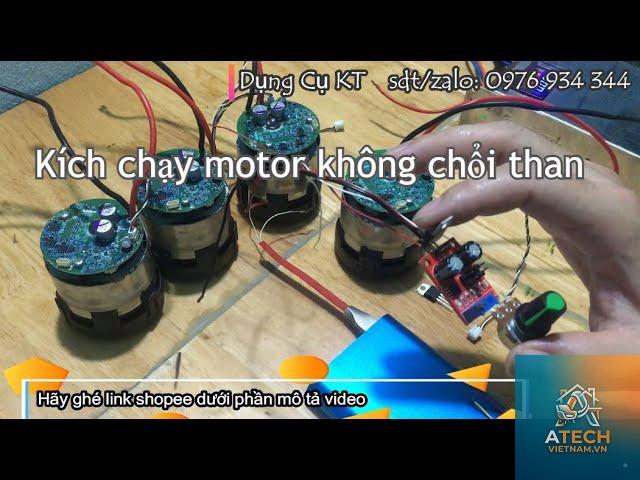

Bước 4: Kết nối nguồn và tín hiệu điều khiển
Cấp nguồn DC cho ESC (ví dụ pin LiPo 3S-6S tùy định mức).
Kết nối dây tín hiệu PWM từ ESC vào kênh throttle của receiver hoặc flight controller.
Đảo chiều dây tín hiệu nếu cần: dây trắng là tín hiệu, đen là GND, đỏ là 5V (nếu có).
Kiểm tra chiều quay motor và cách đảo chiều
Sau khi đấu dây xong, cấp nguồn và tăng ga thử. Motor sẽ quay. Nếu motor quay ngược chiều mong muốn, có hai cách để đảo chiều:
Cách 1: Đổi chỗ bất kỳ hai dây pha trong ba dây motor với nhau. Ví dụ thay vì A-B-C, đấu A-C-B hoặc B-A-C.
Cách 2: Sử dụng phần mềm (BLHeli Suite, ESC Configurator) để thay đổi cấu hình chiều quay nếu ESC hỗ trợ.
Lưu ý: Không đảo dây nguồn hay dây tín hiệu để đảo chiều motor.
Cách đấu motor brushless với ESC và flight controller (drone)
Trong drone, việc đấu motor brushless thực hiện theo trình tự:
Hàn các dây pha motor trực tiếp vào pad pha trên ESC 4in1 (hoặc ESC rời).
Kết nối tín hiệu ESC vào flight controller thông qua các pad S1, S2, S3, S4 tương ứng.
Nạp cấu hình ESC bằng BLHeli Configurator nếu cần đảo chiều hoặc cài đặt throttle range.
Nếu đấu đúng thứ tự, motor sẽ quay theo hướng được định trước (ví dụ motor 1 quay CW, motor 2 quay CCW). Có thể dùng phần mềm để thay đổi hướng mà không cần đổi dây.
Bảng so sánh cách đấu motor sensorless và sensored
Yếu tố
Sensorless
Sensored
Số dây pha
3
3 (thêm 5 dây Hall)
Cách đấu
Nối trực tiếp 3 dây vào ESC, không cần quan tâm thứ tự ban đầu (có thể đổi sau)
Phải đấu đúng thứ tự dây Hall tương ứng với pha, sai motor không chạy
Khởi động
Có thể giật nhẹ lúc khởi động, cần ESC có thuật toán start tốt
Khởi động mượt, mô-men thấp tốt
Hiệu suất
Tốt ở tốc độ cao, kém ở tốc độ thấp
Tốt ở mọi dải tốc độ
Độ phức tạp
Đơn giản, chỉ 3 dây
Phức tạp hơn, dễ sai
Sai lầm thường gặp khi đấu motor brushless và cách tránh
Nhầm lẫn thứ tự dây pha và dây cảm biến
Nhiều người đấu nhầm dây Hall với dây pha hoặc đấu sai thứ tự pha Hall. Kết quả motor rung giật, không quay hoặc chạy không tải tốt nhưng có tải thì ngừng. Luôn kiểm tra datasheet motor và ESC trước khi đấu.
Không hàn hoặc kết nối chắc chắn
Tiếp xúc lỏng lẻo gây ra hiện tượng mất pha, motor kêu ù ù hoặc không quay. Dùng đầu nối bullet chất lượng, hàn chắc, bọc co nhiệt.
Đấu motor với ESC không tương thích
ESC phải có định mức dòng điện và điện áp phù hợp với motor. Ví dụ motor 2205 drone dùng ESC 20-30A. Dùng ESC quá yếu có thể cháy ESC.
Không thực hiện quy trình calibrate throttle
Sau khi đấu dây, cần calibrate ESC để nhận biết dải tín hiệu từ receiver. Nếu bỏ qua, motor có thể không hoạt động đúng dải ga hoặc tự quay khi vừa cấp nguồn.
Đấu ngược nguồn ESC
Cấp nguồn ngược cực tính cho ESC dẫn đến hư hỏng ngay lập tức. Luôn kiểm tra kỹ dây đỏ (+), đen (-) trước khi cắm pin.
Hướng dẫn calibrate ESC cho motor brushless
Ngắt kết nối nguồn ESC.
Đặt throttle lên mức tối đa (trên remote hoặc qua phần mềm).
Cấp nguồn cho ESC, nghe tín hiệu beep (thường 1-2 beep tùy loại).
Nhanh chóng hạ throttle về 0.
Nghe thêm beep xác nhận, quá trình hoàn tất.
Với ESC có thể cấu hình qua máy tính (BLHeli, SimonK), calibrate bằng cách viết throttle range trong phần mềm.
Lợi ích của việc đấu motor brushless đúng kỹ thuật
Motor chạy êm, không rung, không kêu lạ.
Hiệu suất tối ưu, tiết kiệm pin.
Tuổi thọ motor và ESC cao hơn.
Tránh hỏng hóc do cháy cuộn dây, hỏng ESC.
Ứng dụng thực tế của cách đấu motor brushless
Trong lắp ráp drone FPV, đấu motor brushless đúng chuẩn là yếu tố quyết định cho chuyến bay ổn định. Trong xe điện RC, đấu dây đúng giúp xe vận hành mượt mà, đạt tốc độ tối đa. Trong máy CNC và robot, đấu motor sensored đảm bảo khả năng điều khiển chính xác ở tốc độ thấp.
Lưu ý quan trọng khi thực hiện cách đấu motor brushless
Luôn ngắt nguồn trước khi thay đổi kết nối dây pha.
Không chạm hai dây pha với nhau khi motor đang quay.
Kiểm tra nhiệt độ motor sau khi chạy thử, nếu quá nóng có thể do đấu sai pha hoặc ESC không phù hợp.
Với motor sensored, nếu sau khi đấu đúng Hall mà motor không quay, thử hoán đổi thứ tự Hall và pha đồng bộ (ví dụ A-A, B-B, C-C hoặc A-B, B-C, C-A tùy hãng).
Đấu sai thứ tự dây pha không gây hư hỏng ngay, motor chỉ quay ngược chiều hoặc rung nhẹ. Tuy nhiên, nếu motor bị kẹt do đấu sai pha khi đang quay, dòng điện tăng cao có thể làm cháy ESC.
Có cần đấu dây Hall cho motor sensorless không?
Không. Motor sensorless không có dây Hall, chỉ có ba dây pha. Đấu thêm dây Hall vào ESC không tương thích có thể gây chập.
Làm sao để biết motor brushless đã đấu đúng?
Khi cấp nguồn và tăng ga, motor chạy êm, không rung, không tiếng kêu lạ. Tốc độ tăng tuyến tính theo throttle. Nếu có ampe kế, dòng không tải thường nhỏ hơn 1A đối với motor nhỏ.
Có thể dùng ESC một chiều cho motor brushless không?
Không. ESC cho motor brushless là bộ điều khiển xoay chiều ba pha. ESC một chiều chỉ dùng cho motor DC chổi than.
Đấu motor brushless 12V vào ESC 24V được không?
Không nên. Motor được thiết kế cho điện áp nhất định. Dùng điện áp cao hơn định mức dẫn đến quá tốc, quá dòng, hư hỏng motor.
Kết luận
Cách đấu motor brushless tưởng phức tạp nhưng thực tế chỉ xoay quanh ba dây pha và tối đa 5 dây Hall. Nắm vững nguyên lý, phân biệt sensorless và sensored, thực hiện đúng trình tự kết nối và calibrate ESC, bạn sẽ có hệ thống vận hành ổn định. Đừng quên kiểm tra kỹ trước khi cấp nguồn và luôn tuân thủ thông số kỹ thuật của nhà sản xuất. Hy vọng hướng dẫn này giúp bạn tự tin thao tác thành công.
