Trong lĩnh vực cơ khí chế tạo, việc nắm vững thông số bánh răng là yếu tố sống còn để đảm bảo bộ truyền động vận hành êm ái, bền bỉ và đạt hiệu suất tối ưu. Từ những bánh răng thẳng đơn giản trong đồng hồ cơ cho đến hệ thống truyền động phức tạp của máy bay, mọi chi tiết đều phải tuân thủ các thông số kỹ thuật nghiêm ngặt. Bài viết này sẽ phân tích toàn diện các thông số then chốt, cách đọc hiểu bản vẽ bánh răng, và những sai lầm phổ biến khi thiết kế cần tránh.
Thông số bánh răng là gì? Tại sao chúng quan trọng?
Thông số bánh răng là tập hợp các giá trị hình học và cơ học quyết định kích thước, hình dạng, khả năng chịu tải và tính ăn khớp của bánh răng. Mỗi thông số đều có vai trò cụ thể trong việc tính toán tỉ số truyền, khoảng cách trục, momen xoắn và tuổi thọ của bộ truyền. Thiết lập sai dù chỉ một thông số có thể dẫn đến tiếng ồn, rung động, mòn nhanh hoặc phá hủy hoàn toàn bộ truyền động.

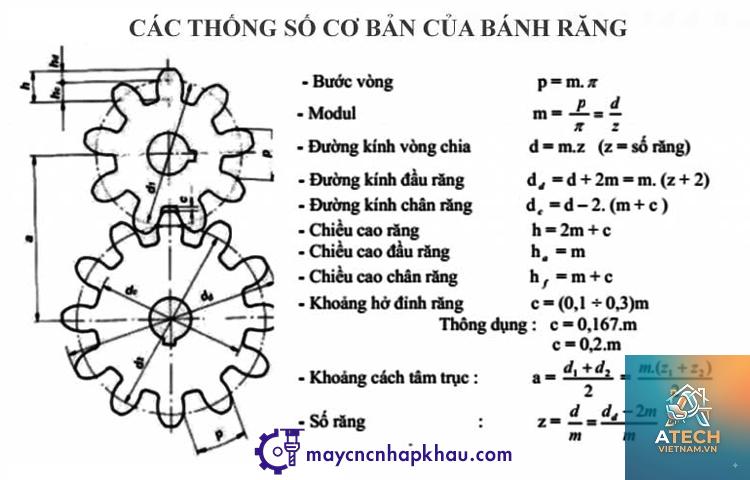

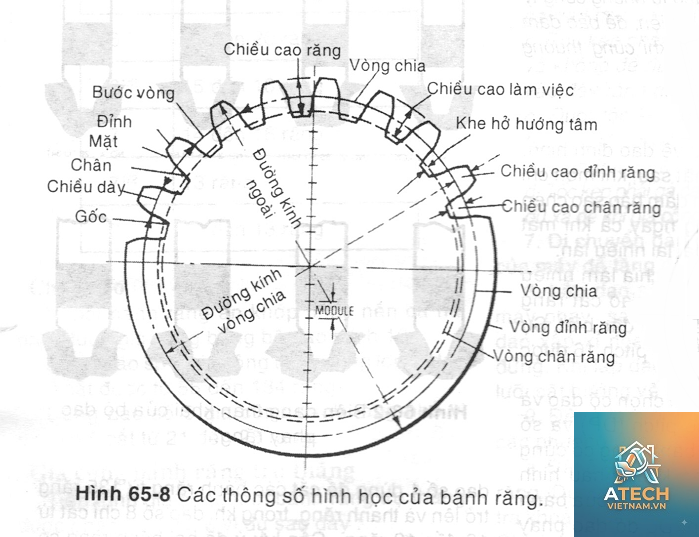

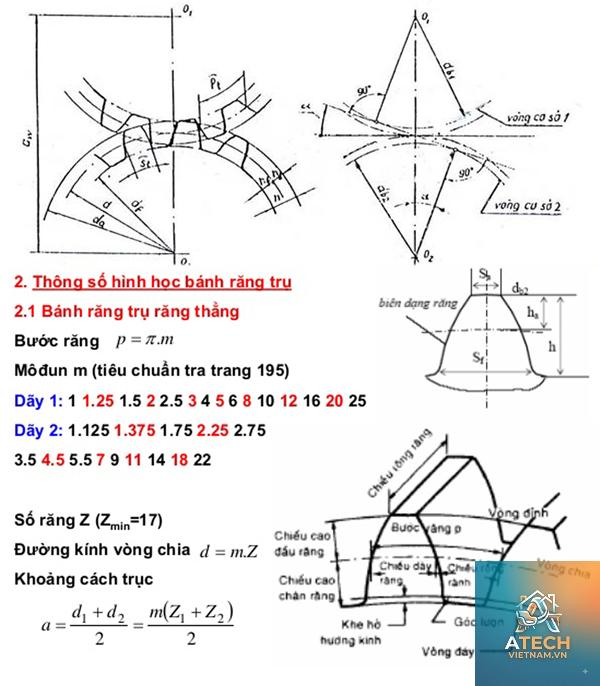

Các thông số cơ bản của bánh răng trụ răng thẳng
Module (m) – Đơn vị đo kích thước răng
Module là thông số quan trọng nhất, được tính bằng tỷ số giữa đường kính vòng chia và số răng. Công thức: m = d/z. Module tiêu chuẩn thường nằm trong dãy số ưu tiên: 0.5, 0.8, 1, 1.25, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 16, 20. Bánh răng có module càng lớn thì răng càng to, chịu tải càng cao.
Số răng ảnh hưởng trực tiếp đến tỉ số truyền. Cặp bánh răng ăn khớp có tỉ số số răng z2/z1 quyết định tốc độ quay và momen xoắn. Cần tránh số răng quá ít (dưới 17 răng với góc áp lực 20°) để không bị cắt chân răng, gây yếu răng.

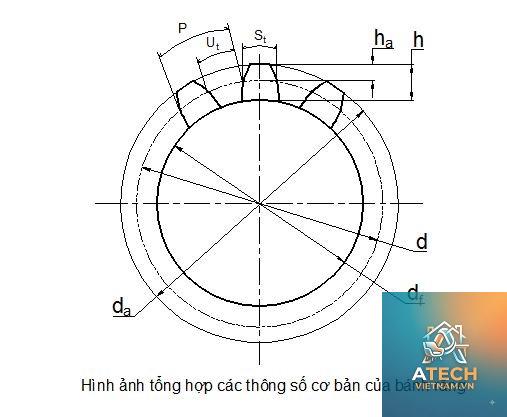

Đường kính vòng chia: d = m × z, là đường tròn tiếp xúc lý thuyết giữa hai bánh răng
Đường kính vòng đỉnh: da = d + 2m (đối với răng ngoài)
Đường kính vòng đáy: df = d – 2.5m (đối với răng ngoài tiêu chuẩn)
Góc áp lực (α) – Góc ăn khớp cơ bản
Góc áp lực tiêu chuẩn thường là 20° hoặc 14.5°. Góc 20° được dùng phổ biến trong công nghiệp vì cho răng khỏe hơn, nhưng tăng lực hướng tâm. Góc 14.5° cũ hơn, dùng trong các bánh răng nhẹ, cho tiếng ồn thấp hơn.
Chiều rộng răng (b)
Chiều rộng vành răng thường được chọn trong khoảng 8m đến 14m. Công thức ước lượng: b = ψ × d, với ψ là hệ số chiều rộng vành răng (thường từ 0.2 đến 0.5 đối với bánh răng hở, 0.6 đến 1.2 đối với bánh răng kín).
Bảng tổng hợp thông số bánh răng trụ răng thẳng
Thông số
Ký hiệu
Công thức
Ví dụ (m=2, z=30)
Module
m
Cho trước theo tải trọng
2 mm
Số răng
z
Chọn theo tỉ số truyền
30
Đường kính vòng chia
d
m × z
60 mm
Đường kính vòng đỉnh
da
d + 2m
64 mm
Đường kính vòng đáy
df
d – 2.5m
55 mm
Chiều cao răng
h
2.25m
4.5 mm
Góc áp lực
α
Tiêu chuẩn 20°
20°
Khoảng cách trục
a
(d1+d2)/2
–
Thông số bánh răng nghiêng và bánh răng côn
Bánh răng trụ răng nghiêng
Ngoài các thông số cơ bản như bánh răng thẳng, bánh răng nghiêng có thêm thông số bánh răng đặc biệt: góc nghiêng (β) thường từ 8° đến 20°. Góc nghiêng giúp ăn khớp êm hơn, giảm tiếng ồn nhưng sinh ra lực dọc trục. Module pháp tuyến (mn) và module mặt đầu (mt) liên hệ: mt = mn / cosβ. Số răng tương đương: zv = z / cos³β.
Bánh răng côn răng thẳng
Các thông số quan trọng: module vòng ngoài (me), góc côn chia (δ), số răng, đường kính vòng chia côn ngoài. Tỉ số truyền: i = z2/z1 = tanδ2 = cotδ1. Khoảng cách côn Re = 0.5 × me × sqrt(z1²+z2²). Bánh răng côn thường dùng trong truyền động vuông góc (ô tô, máy móc xây dựng).
Thông số chất lượng bánh răng – Cấp chính xác và nhám bề mặt
Cấp chính xác (DIN, ISO)
Cấp chính xác quyết định dung sai của các thông số bánh răng như sai lệch bước răng, sai lệch profin, độ đảo hướng tâm. Theo DIN 3961-3967, cấp chính xác từ 5 đến 12: cấp 5-6 dùng trong hộp số ô tô, cấp 7-8 dùng trong máy công cụ thông thường, cấp 9-12 cho bánh răng thô.
Độ nhám bề mặt răng
Độ nhám (Ra) ảnh hưởng đến ma sát và mài mòn. Bánh răng chất lượng cao thường yêu cầu Ra = 0.4 – 1.6 μm. Các bánh răng mài hoặc cà răng đạt độ nhám thấp hơn (Ra ≤ 0.2 μm) được dùng trong hộp số cao tốc.
Vật liệu và nhiệt luyện
Vật liệu như thép C45, 40Cr, 20CrNiMo ảnh hưởng đến khả năng chịu tải. Thông số độ cứng bề mặt (HRC) và chiều sâu thấm carbon (0.5-1.5 mm) là các thông số quan trọng, thường được ghi trên bản vẽ cùng với yêu cầu nhiệt luyện (thấm cacbon, tôi cảm ứng, nitriding).
Cách đọc thông số bánh răng trên bản vẽ kỹ thuật
Bản vẽ bánh răng tiêu chuẩn thường có khung thông số (bảng kê) bao gồm: module, số răng, góc áp lực, góc nghiêng (nếu có), hướng răng, cấp chính xác, vật liệu và nhiệt luyện. Bên cạnh đó, các kích thước kiểm tra như độ dày răng trên dây cung pháp, cỡ giữa các con lăn (dimension over pins – Mdp) giúp kiểm soát chất lượng gia công.
Sai lầm thường gặp khi chọn thông số bánh răng
Chọn module quá nhỏ dẫn đến gãy răng do tải trọng uốn vượt quá giới hạn mỏi.
Số răng quá ít gây cắt chân răng, yếu răng nếu không dịch chỉnh.
Bỏ qua dịch chỉnh bánh răng trong cặp bánh răng số răng nhỏ dẫn đến ăn khớp không chính xác hoặc tăng mòn.
Không xét đến góc nghiêng bị lực dọc trục lớn khi chọn góc >20° mà không có ổ chặn phù hợp.
Sao chép thông số từ ứng dụng tương tự mà không kiểm tra đúng điều kiện làm việc thực tế.
Lưu ý quan trọng khi thiết lập thông số bánh răng
Luôn ưu tiên chọn module theo dãy tiêu chuẩn để dễ chế tạo dao phay lăn răng.
Tính toán bền theo cả ứng suất uốn và ứng suất tiếp xúc (Hertz) để đảm bảo đủ tuổi thọ.
Với bánh răng nghiêng, phải thiết kế gối đỡ chịu lực dọc trục hoặc chọn góc nghiêng đủ nhỏ (beta ≤ 30°) để giảm tải cho ổ bi.
Kiểm tra hiện tượng can thiệp (interference) với cặp bánh răng số răng thấp, sử dụng dịch chỉnh thích hợp.
Cần để ý đến dạng đỉnh răng (vát đỉnh hoặc bo tròn) để tránh ứng suất tập trung.
Module là thông số quan trọng nhất vì nó quyết định kích thước hình học cơ bản của răng và kéo theo nhiều tính toán khác. Tuy nhiên, tất cả các thông số đều liên quan chặt chẽ với nhau trong hệ thống thiết kế.
Làm thế nào để chọn module bánh răng phù hợp?
Dựa vào momen xoắn truyền, vật liệu chế tạo và hệ số an toàn. Có thể tra cứu bảng module theo công suất hoặc tính toán sơ bộ theo công thức m ≥ 1.07 × (T × K × Y_F / (φ_d × σ_F))^(1/3) với T là momen xoắn, K là hệ số tải, Y_F là hệ số dạng răng, φ_d là hệ số chiều rộng, σ_F là ứng suất uốn cho phép.
Góc áp lực 20° và 14.5° khác nhau thế nào?
Góc 20° cho răng dày hơn ở chân răng, chịu tải tốt hơn nhưng lực hướng tâm lớn hơn. Góc 14.5° mềm hơn, ít ồn nhưng dễ gãy khi tải nặng. Hiện nay 20° là tiêu chuẩn chính trong ngành cơ khí.
Khi nào cần dịch chỉnh bánh răng?
Khi số răng của bánh răng nhỏ hơn số răng tối thiểu (z_min = 17 với α=20°), hoặc để thay đổi khoảng cách trục, hoặc để cải thiện khả năng trượt và độ bền uốn. Dịch chỉnh dương (X>0) làm dày chân răng, dịch chỉnh âm (X<0) làm mỏng chân răng nhưng tăng đầu răng.
Cách kiểm tra thông số bánh răng sau khi gia công?
Sử dụng panme đo răng (tooth vernier caliper) để đo độ dày răng trên dây cung pháp, hoặc dùng con lăn để đo cỡ giữa hai con lăn (Mdp). Đối với bánh răng lớn, dùng máy đo tọa độ CMM kết hợp với phần mềm đánh giá profin răng. Sai lệch cho phép dựa vào cấp chính xác.
Thông số nào ảnh hưởng đến tiếng ồn của bánh răng?
Tiếng ồn phụ thuộc vào cấp chính xác (sai lệch bước răng và profin), độ nhám bề mặt, góc nghiêng, tính chất ăn khớp (hệ số trùng khớp ε), và vật liệu. Bánh răng nghiêng có hệ số trùng khớp cao hơn nên chạy êm hơn bánh răng thẳng.
Kết luận
Việc hiểu rõ và áp dụng đúng thông số bánh răng là nền tảng cho mọi thiết kế truyền động cơ khí thành công. Từ module, số răng, góc áp lực đến cấp chính xác và vật liệu, mỗi chi tiết đều cần được tính toán có cơ sở, tránh chủ quan sao chép kinh nghiệm. Khi kết hợp các thông số này một cách hợp lý, bộ truyền bánh răng sẽ hoạt động bền bỉ, hiệu suất cao và đáp ứng tuổi thọ yêu cầu. Đối với các kỹ sư mới vào nghề, nên thực hành tính toán và kiểm tra bản vẽ thực tế để tích lũy kinh nghiệm thực chiến.
