Thước panme (micrometer) là dụng cụ đo lường cơ khí có độ chính xác lên đến 0,01 mm hoặc 0,001 mm. Việc nắm vững cách đọc thước panme không chỉ giúp bạn kiểm tra kích thước chi tiết chính xác mà còn đảm bảo chất lượng sản phẩm và tiết kiệm thời gian gia công. Bài viết này sẽ hướng dẫn bạn từng bước đọc panme một cách dễ hiểu, có ví dụ minh họa cụ thể và chỉ ra những sai lầm thường gặp.
Panme là một loại thước đo có độ chính xác cao, hoạt động dựa trên nguyên lý chuyển động quay của trục vít me. Khi xoay đầu đo, trục vít sẽ di chuyển dọc theo thân thước, làm thay đổi khoảng cách giữa hai đầu đo. Trên thân thước có vạch chia milimet và nửa milimet, kết hợp với du xích (thước phụ) trên ống quay cho phép đọc được các giá trị nhỏ hơn.

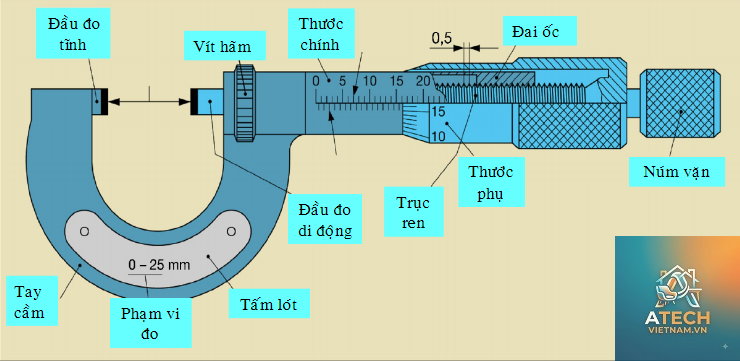

Cấu tạo cơ bản của panme
Thân thước (sleeve): Phần cố định, có vạch chia chính (milimet hoặc 0,5 mm).
Ống quay (thimble): Phần xoay có du xích, thường có 50 vạch chia (tương ứng 0,01 mm).
Đầu đo cố định (anvil): Phần tiếp xúc với vật cần đo.
Đầu đo di động (spindle): Gắn liền với trục vít, di chuyển khi xoay ống quay.
Núm vặn (ratchet): Giúp tạo lực đo đều, tránh làm hỏng panme hoặc biến dạng chi tiết.
Khóa (lock): Dùng để cố định vị trí sau khi đo.
Nguyên lý hoạt động
Khi bạn xoay ống quay một vòng (360°), trục vít sẽ di chuyển dọc theo thân một khoảng bằng bước ren của panme. Đa số panme cơ khí có bước ren 0,5 mm, nghĩa là một vòng quay tương ứng 0,5 mm di chuyển. Du xích trên ống quay thường có 50 vạch, mỗi vạch tương ứng 0,01 mm (0,5 mm ÷ 50 = 0,01 mm).
Phân Loại Panme Phổ Biến
Tùy vào đối tượng đo, panme được chia thành nhiều loại khác nhau. Mỗi loại có cách đọc tương tự nhau nhưng khác về phạm vi đo và hình dạng đầu đo.
Loại panme
Đặc điểm
Phạm vi đo thông dụng
Ứng dụng chính
Panme đo ngoài
Đầu đo phẳng hoặc cong, đo kích thước ngoài (đường kính, chiều dày)
0-25 mm, 25-50 mm, 50-75 mm…
Kiểm tra trục, thanh, tấm
Panme đo trong
Đầu đo dạng chấu hoặc móc, đo đường kính trong
5-25 mm, 25-50 mm…
Đo lỗ, ống
Panme đo sâu
Có thanh đo dài, đo độ sâu của rãnh, lỗ
0-25 mm, 0-50 mm…
Kiểm tra độ sâu
Panme đo ren
Đầu đo có dạng răng, đo đường kính ren
Tùy bước ren
Kiểm tra bulong, đai ốc
Panme điện tử
Có màn hình LCD, hiển thị số trực tiếp
Đa dạng
Đo nhanh, xuất dữ liệu
Hướng Dẫn Cách Đọc Thước Panme Chi Tiết
Quy trình này cũng áp dụng cho các loại panme khác có thang chia tương tự.
Bước 1: Kiểm tra panme trước khi đo
Trước khi bắt đầu, bạn cần lau sạch hai đầu đo bằng giấy mềm. Vặn núm ratchet để đưa đầu đo di động tiếp xúc nhẹ với đầu đo cố định (khi đo chi tiết thì kẹp vào vật cần đo). Không dùng lực quá mạnh. Đối với panme 0-25 mm, hãy đảm bảo khi hai đầu đo chạm nhau thì thước chỉ đúng vạch 0 (zero). Nếu không, cần hiệu chỉnh trước khi đo.

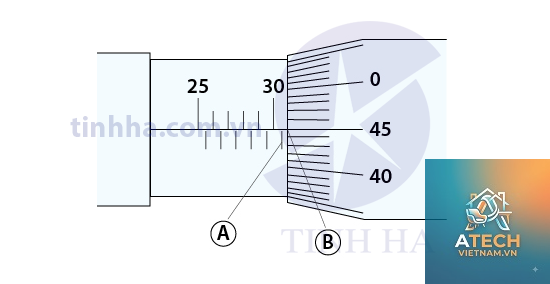

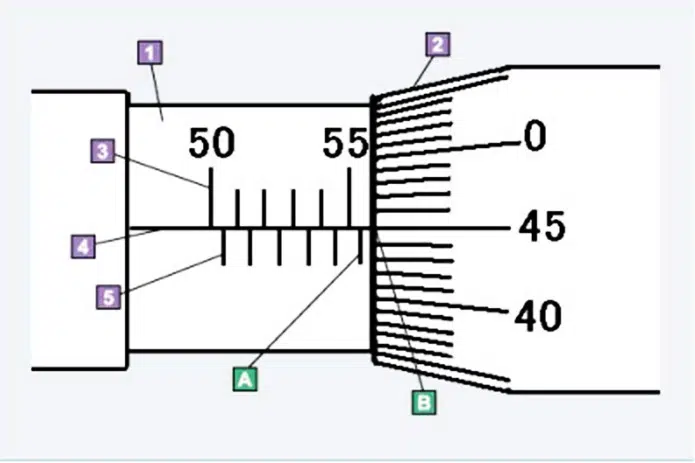

Bước 2: Đọc phần nguyên trên thân thước (sleeve)
Trên thân thước có hai hàng vạch: hàng trên là milimet (mm), hàng dưới là nửa milimet (0,5 mm). Quan sát mép trái của ống quay (thimble) nằm ở vị trí nào trên thân thước. Đọc số milimet nguyên ngay bên trái mép ống quay. Nếu ống quay vượt qua vạch 0,5 mm giữa hai số milimet thì cộng thêm 0,5 mm.
Ví dụ: Nếu mép ống quay nằm giữa vạch 10 và 11, nhưng đã qua vạch 0,5 mm sau vạch 10, thì phần nguyên đọc là 10,5 mm. Nếu chưa qua vạch 0,5 mm, thì chỉ đọc 10 mm.
Bước 3: Đọc phần lẻ trên ống quay (thimble)
Trên ống quay có du xích gồm 50 vạch, mỗi vạch tương ứng 0,01 mm. Tìm vạch nào trên ống quay trùng khít với đường thẳng ngang (datum line) trên thân thước. Số hiệu vạch đó nhân với 0,01 mm cho ta giá trị phần lẻ.
Ví dụ: Nếu vạch thứ 28 trùng với đường chuẩn, thì phần lẻ = 28 × 0,01 = 0,28 mm.

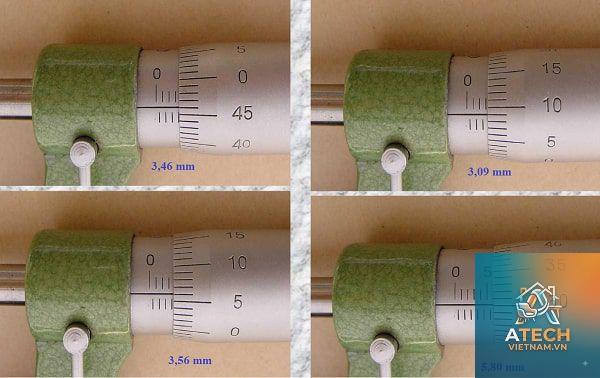

Bước 4: Cộng kết quả
Kết quả đo cuối cùng = phần nguyên trên thân + phần lẻ trên ống quay.
Mép ống quay tại vạch 5 mm, chưa qua vạch 0,5; vạch thứ 12 trên ống quay trùng.
5 + (12 × 0,01) = 5 + 0,12
5,12 mm
Ví dụ 2
Mép ống quay qua vạch 8,5 mm (giữa 8 và 9); vạch thứ 38 trùng.
8,5 + (38 × 0,01) = 8,5 + 0,38
8,88 mm
Ví dụ 3
Mép ống quay tại vạch 0, chưa qua 0,5; vạch thứ 0 trùng (zero).
0 + 0
0,00 mm (kiểm tra chuẩn)
Lợi Ích Khi Biết Cách Đọc Thước Panme Chính Xác
Kỹ năng đọc panme thành thạo mang lại nhiều lợi ích thiết thực trong môi trường cơ khí, chế tạo và kiểm tra chất lượng.
Đảm bảo dung sai: Với độ chính xác 0,01 mm,
Panme điện tử hiển thị trực tiếp kết quả trên màn hình LCD, thường có độ chính xác 0,001 mm. Bạn chỉ cần kẹp panme vào vật cần đo và đọc số hiển thị. Một số loại có chức năng chuyển đổi đơn vị mm/inch, zero tương đối, xuất dữ liệu qua cổng USB.
Panme có thể đo chính xác đến mức nào?
Panme cơ khí tiêu chuẩn có độ chính xác 0,01 mm. Panme điện tử cao cấp có thể đạt 0,001 mm hoặc 0,0005 inch. Sai số cho phép thường nằm trong khoảng ±0,002 mm tùy loại.
Tại sao khi đọc panme tôi thấy vạch thứ 0 trên ống quay không trùng với đường chuẩn?
Điều này xảy ra khi panme bị lệch zero do va đập hoặc mòn. Bạn cần kiểm tra và hiệu chỉnh lại: đối với panme cơ, dùng cờ lê chuyên dụng để điều chỉnh ống quay; đối với panme điện tử, nhấn nút zero/ABS để đặt lại.
Có thể dùng panme để đo vật liệu mềm không?
Không nên dùng panme tiêu chuẩn để đo vật liệu mềm như cao su, nhựa mềm vì lực kẹp sẽ làm biến dạng chi tiết, kết quả sai. Có thể dùng panme đo mềm (có đầu đo hình cầu) hoặc giảm lực đo tối thiểu.
Đọc panme có khó không?
Thực hành vài lần là quen. Khó khăn chính là phân biệt vạch nửa milimet và xác định vạch trùng trên du xích. Với người mới, nên bắt đầu bằng panme điện tử để dễ hình dung, sau đó chuyển sang panme cơ.
Kết Luận
Hiểu và thực hành đúng cách đọc thước panme là kỹ năng cơ bản nhưng rất quan trọng đối với bất kỳ người thợ cơ khí hay kỹ thuật viên nào. Bằng cách nắm vững cấu tạo, nguyên lý vạch chia và áp dụng đúng các bước đọc, bạn hoàn toàn có thể tự tin đo lường các chi tiết với độ chính xác cao. Hãy luôn kiểm tra zero, sử dụng lực đo chuẩn và bảo quản dụng cụ đúng cách để đảm bảo tuổi thọ và độ tin cậy của panme. Thực hành thường xuyên với các vật mẫu sẽ giúp bạn đọc panme nhanh và chính xác như một chuyên gia.
