Sắt là một trong những kim loại phổ biến nhất, đóng vai trò nền tảng trong công nghiệp nặng và đời sống. Việc nắm vững nhiệt độ nóng chảy của sắt không chỉ giúp vận hành các quy trình luyện kim hiệu quả mà còn quyết định chất lượng sản phẩm từ gang, thép. Trong bài viết này, bạn sẽ nhận được toàn bộ dữ liệu chuyên sâu về điểm nóng chảy của sắt, các yếu tố ảnh hưởng, so sánh với kim loại khác, cùng những ứng dụng và lưu ý quan trọng khi xử lý sắt ở trạng thái nóng chảy.

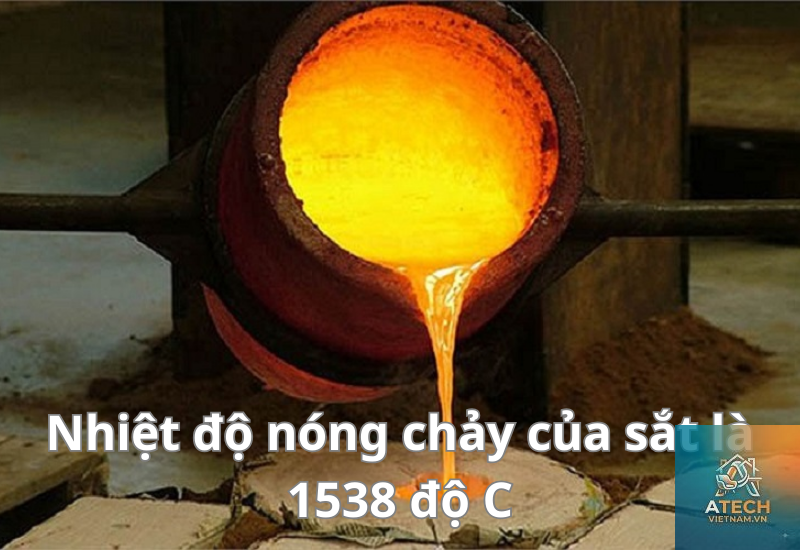

Sắt nguyên chất (Fe) có điểm nóng chảy ở 1.538°C (2.800°F) dưới áp suất khí quyển tiêu chuẩn. Đây là một giá trị cố định trong điều kiện lý tưởng, nhưng trong thực tế sản xuất, sắt luôn tồn tại dưới dạng hợp kim với carbon, silic, mangan và các nguyên tố khác, làm thay đổi đáng kể nhiệt độ nóng chảy của sắt. Sự chính xác của con số này là cơ sở để thiết lập các thông số cho lò cao, lò điện hồ quang và các thiết bị đúc hiện đại.
Bản chất của quá trình nóng chảy sắt
Nóng chảy là quá trình chuyển pha từ rắn sang lỏng khi sắt nhận đủ nhiệt năng để phá vỡ liên kết kim loại trong mạng tinh thể lập phương tâm khối (BCC) hoặc lập phương tâm mặt (FCC). Ở nhiệt độ dưới 912°C, sắt tồn tại ở pha alpha (α-Fe) với cấu trúc BCC. Khi vượt qua 912°C, sắt chuyển sang pha gamma (γ-Fe) với cấu trúc FCC, cho đến khi đạt 1.394°C thì chuyển sang pha delta (δ-Fe, BCC) và cuối cùng nóng chảy ở 1.538°C. Mỗi biến đổi pha đều hấp thụ hoặc giải phóng nhiệt ẩn, ảnh hưởng đến hiệu suất năng lượng trong công nghiệp luyện thép.
Để làm nóng chảy 1 kg sắt từ nhiệt độ phòng (25°C), cần cung cấp một lượng nhiệt bao gồm: nhiệt làm tăng nhiệt độ (nhiệt dung riêng khoảng 450 J/kg.K) cộng với nhiệt ẩn nóng chảy khoảng 272 kJ/kg. Nói cách khác, cần khoảng 950 kJ để đưa 1 kg sắt từ 25°C lên trạng thái lỏng hoàn toàn. Thông số này rất quan trọng khi tính toán công suất lò và chi phí năng lượng cho các nhà máy luyện kim.
Các yếu tố ảnh hưởng đến nhiệt độ nóng chảy của sắt
Nhiệt độ nóng chảy của sắt chịu tác động mạnh mẽ bởi thành phần hợp kim, áp suất và tốc độ gia nhiệt. Trong hệ Fe-C, điểm eutectic xảy ra ở 1.147°C với 4,3% carbon. Đây là lý do gang (thường chứa 2-4% C) nóng chảy ở 1.150-1.200°C, thấp hơn sắt nguyên chất tới gần 300°C.
Các nguyên tố hợp kim khác: Silic, mangan, niken, crom đều làm thay đổi nhiệt độ nóng chảy. Niken thường hạ thấp điểm nóng chảy, trong khi crom và vonfram có thể làm tăng điểm nóng chảy của thép hợp kim.
Áp suất: Áp suất cao làm tăng nhẹ nhiệt độ nóng chảy của sắt (khoảng 5-7°C trên mỗi 100 MPa). Tuy nhiên, trong các lò công nghiệp hoạt động ở áp suất khí quyển, ảnh hưởng này là không đáng kể.
Tốc độ gia nhiệt: Nung nóng quá nhanh có thể gây ra hiện tượng chảy không đồng đều, tạo ứng suất nhiệt và nứt vỡ, nhưng không làm thay đổi điểm nóng chảy cân bằng.
So sánh nhiệt độ nóng chảy của sắt với các kim loại và hợp kim phổ biến
Kim loại / Hợp kim
Nhiệt độ nóng chảy (°C)
Ghi chú
Sắt nguyên chất (Fe)
1.538
Nhiệt độ lý thuyết, khó đạt trong thực tế
Gang xám
1.150 – 1.200
Chứa 2-4% C, dễ đúc
Thép cacbon (0,2-1,5% C)
1.370 – 1.510
Phụ thuộc hàm lượng carbon và tạp chất
Thép không gỉ 304
1.400 – 1.450
Chứa 18% Cr, 8% Ni
Nhôm
660
Thấp hơn sắt gần 900°C
Đồng
1.085
Thấp hơn sắt nhưng cao hơn gang
Inox 316
1.375 – 1.400
Hợp kim chịu nhiệt tốt
Bảng trên cho thấy gang và thép có điểm nóng chảy thấp hơn sắt nguyên chất từ vài chục đến hàng trăm độ, nhờ vào hiệu ứng hạ thấp điểm nóng chảy của carbon và các nguyên tố hợp kim. Kiến thức này giúp kỹ sư lựa chọn vật liệu phù hợp cho từng ứng dụng đúc, hàn hoặc chế tạo.
Ứng dụng thực tế của nhiệt độ nóng chảy sắt trong sản xuất và đời sống

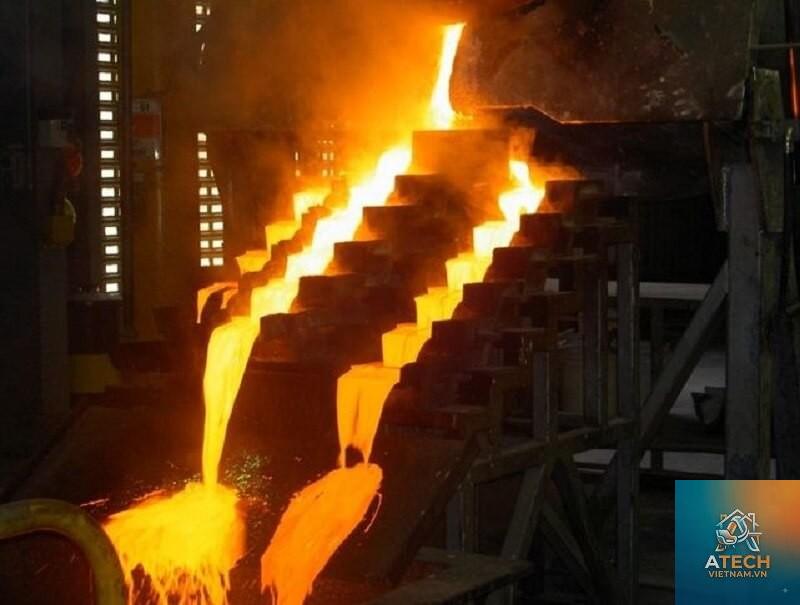

Đúc gang và thép
Trong quy trình đúc, hiểu rõ nhiệt độ nóng chảy của sắt quyết định nhiệt độ rót khuôn tối ưu. Với gang, nhiệt độ nóng chảy thường dao động 1.200-1.350°C tùy loại. Nếu rót quá nguội, kim loại lỏng không chảy đều khuôn dẫn đến thiếu hụt sản phẩm; nếu rót quá nóng, gây co ngót nhiều và hình thành rỗ xốp. Nhà máy hiện đại sử dụng cảm biến quang học và cặp nhiệt điện để kiểm soát chính xác nhiệt độ trong phạm vi ±10°C.

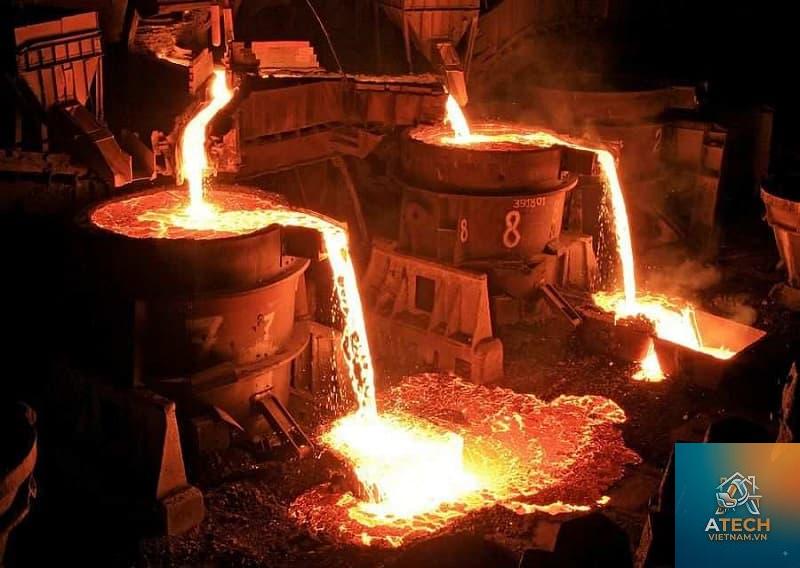

Luyện thép trong lò điện hồ quang
Khi sản xuất thép từ phế liệu, phải nâng nhiệt độ lên khoảng 1.600-1.650°C để đảm bảo sắt và hợp kim lỏng hoàn toàn, tạo điều kiện tách xỉ. Nhiệt độ nóng chảy của sắt là cơ sở để điều chỉnh chế độ nung và bảo vệ lò khỏi quá nhiệt gây hỏng lớp gạch chịu lửa. Sai lệch 20-30°C có thể làm thay đổi thành phần hóa học của thép lỏng, ảnh hưởng đến cơ tính sản phẩm cuối.
Hàn kim loại
Trong hàn hồ quang hoặc hàn khí, nhiệt độ ngọn lửa phải vượt quá nhiệt độ nóng chảy của sắt để tạo vũng hàn. Ví dụ, que hàn thép thường có nhiệt độ làm việc trên 1.500°C. Nếu không kiểm soát được nhiệt độ nóng chảy, vùng ảnh hưởng nhiệt quá rộng có thể làm giảm tính dẻo của mối hàn.
Công nghiệp xi măng nhiệt điện
Nhiệt độ nóng chảy của sắt còn liên quan đến quá trình nghiền clinker và sản xuất xi măng, nơi các thiết bị nghiền bi bằng gang hợp kim chịu mài mòn cao phải chịu nhiệt độ va đập lên tới 800-900°C. Việc chọn vật liệu có điểm nóng chảy phù hợp giúp kéo dài tuổi thọ thiết bị.
Sai lầm thường gặp khi tìm hiểu và sử dụng nhiệt độ nóng chảy của sắt
Nhầm lẫn giữa sắt và thép: Nhiều người cho rằng sắt và thép có cùng nhiệt độ nóng chảy. Thực tế, thép là hợp kim của sắt và carbon (dưới 2,14% C), nóng chảy ở dải thấp hơn sắt nguyên chất từ 30-150°C tùy thành phần.
Chỉ dựa vào một con số duy nhất: Nhiệt độ nóng chảy không phải hằng số bất biến; nó thay đổi theo hàm lượng carbon, tạp chất và pha tạp. Sử dụng giá trị 1.538°C cho gang là sai lầm nghiêm trọng.
Bỏ qua ảnh hưởng của tốc độ nung: Nung nóng quá nhanh dẫn đến hiện tượng “chảy vỏ”, bên ngoài lỏng bên trong vẫn rắn, gây nứt sản phẩm. Quá trình nung nóng nên được kiểm soát tăng dần theo đường cong nhiệt độ định sẵn.
Không kiểm soát áp suất trong lò kín: Một số lò chân không hoặc lò có áp suất dương làm thay đổi điểm nóng chảy, cần hiệu chỉnh công thức nấu.
Những lưu ý quan trọng khi làm việc với sắt nóng chảy
An toàn lao động: Nhiệt độ nóng chảy của sắt rất cao, khoảng 1.538°C, gây bỏng nặng ngay lập tức khi tiếp xúc. Phải trang bị quần áo aluminized, kính chống nhiệt, găng tay chịu nhiệt và mặt nạ. Khu vực đúc cần thoát hiểm dễ dàng.
Chống oxy hóa: Ở nhiệt độ trên 1.000°C, sắt phản ứng mạnh với oxy trong không khí tạo thành vảy oxit sắt (FeO, Fe₂O₃). Lớp váng này làm giảm tính lỏng và tăng tiêu hao kim loại. Sử dụng khí bảo vệ argon hoặc nitơ giúp hạn chế.
Xỉ và tạp chất: Trong quá trình nóng chảy, xỉ (silicat, oxit) nổi lên trên mặt thoáng. Việc vớt xỉ đúng cách duy trì độ sạch của sắt lỏng, tránh lẫn tạp chất vào sản phẩm đúc.
Co ngót và ứng suất nhiệt: Sắt lỏng co thể tích khi đông đặc (khoảng 3-4%). Thiết kế hệ thống rót và đậu ngót phải bù đủ lượng co để tránh rỗ co bên trong chi tiết.

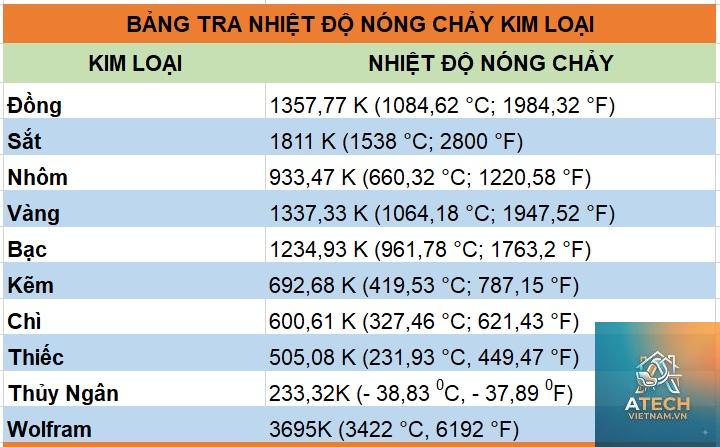

So sánh sắt với các kim loại công nghiệp khác về điểm nóng chảy
Kim loại
Nhiệt độ nóng chảy (°C)
Ứng dụng chính
Sắt (Fe)
1.538
Xây dựng, chế tạo máy, giao thông
Nhôm (Al)
660
Đúc khuôn, cửa sổ, máy bay
Đồng (Cu)
1.085
Dây điện, van, nồi hơi
Kẽm (Zn)
420
Mạ kẽm, hợp kim
Titan (Ti)
1.668
Hàng không, cấy ghép y tế
Vonfram (W)
3.422
Dây tóc bóng đèn, điện cực
Sắt có điểm nóng chảy trung bình cao so với các kim loại thông dụng, thấp hơn titan và vonfram nhưng cao hơn đồng và nhôm. Tính chất này cho phép sắt chịu được nhiệt độ vận hành trong động cơ, lò phản ứng và kết cấu chịu lửa mà không biến dạng.
Kỹ thuật đo nhiệt độ nóng chảy của sắt trong phòng thí nghiệm và công nghiệp
Trong nghiên cứu, phương pháp phổ biến nhất là sử dụng nhiệt lượng kế quét vi sai (DSC) kết hợp với kính hiển vi nhiệt độ cao. Mẫu sắt được nung trong môi trường khí trơ với tốc gia nhiệt 10°C/phút, ghi lại sự thay đổi nhiệt dung. Điểm nóng chảy được xác định khi đường DSC xuất hiện peak thu nhiệt rõ rệt. Trong sản xuất, cặp nhiệt điện loại S (Pt/Pt-Rh) hoặc nhiệt kế bức xạ hồng ngoại được dùng để đo trực tiếp nhiệt độ sắt lỏng trong lò với độ chính xác ±5°C. Cần hiệu chuẩn thiết bị thường xuyên vì nhiệt độ nóng chảy của sắt thường dùng làm chuẩn hiệu chuẩn cho các thiết bị đo nhiệt độ cao.
Câu hỏi thường gặp
Nhiệt độ nóng chảy của sắt nguyên chất là bao nhiêu?
Sắt nguyên chất nóng chảy ở 1.538°C trong điều kiện áp suất khí quyển và không có tạp chất.
Tại sao gang nóng chảy ở nhiệt độ thấp hơn sắt?
Gang chứa 2-4% carbon, và hệ Fe-C có điểm eutectic ở 1.147°C, khiến gang nóng chảy từ 1.150-1.200°C, thấp hơn sắt nguyên chất khoảng 300°C.
Nhiệt độ nóng chảy của thép có thay đổi không?
Thép có hàm lượng carbon dưới 2,14% nóng chảy trong khoảng 1.370-1.510°C. Càng nhiều carbon, điểm nóng chảy càng giảm. Thép hợp kim chứa crom, niken có thể nóng chảy ở dải khác.
Làm thế nào để đo nhiệt độ nóng chảy của sắt chính xác?
Trong phòng thí nghiệm dùng DSC, trong nhà máy dùng cặp nhiệt điện loại S hoặc nhiệt kế hồng ngoại có hiệu chuẩn sắt tinh khiết làm chuẩn.
Sắt có thể nóng chảy ở áp suất thường không?
Ở áp suất khí quyển (1 atm), sắt nóng chảy ở 1.538°C. Áp suất cao làm tăng nhẹ nhiệt độ nóng chảy, nhưng thay đổi này không đáng kể trong hầu hết ứng dụng công nghiệp.
Nhiệt độ nóng chảy của sắt và thép không gỉ khác nhau thế nào?
Thép không gỉ 304 nóng chảy khoảng 1.400-1.450°C, thấp hơn sắt nguyên chất nhờ các nguyên tố hợp kim như crom và niken. Tuy nhiên, thép không gỉ vẫn đòi hỏi nhiệt độ cao hơn gang.
Ảnh hưởng của carbon đến nhiệt độ nóng chảy của sắt giải thích thế nào?
Carbon tạo dung dịch rắn trong sắt, làm giảm năng lượng tự do của pha lỏng so với pha rắn, do đó hạ thấp điểm nóng chảy. Mỗi 1% carbon làm giảm khoảng 40-50°C tùy vào vùng thành phần.
Có cần nung sắt đến điểm nóng chảy để hàn không?
Không. Hàn hồ quang chỉ làm nóng chảy cục bộ kim loại tại mối nối, phần lớn vật liệu vẫn ở trạng thái rắn. Nhiệt độ vũng hàn có thể đạt 1.500-1.600°C nhưng diện tích rất nhỏ.
Kết luận
Nhiệt độ nóng chảy của sắt là thông số kỹ thuật sống còn trong luyện kim, đúc, hàn và chế tạo. Sắt nguyên chất nóng chảy ở 1.538°C, nhưng trong thực tế sản xuất, nhiệt độ này thay đổi mạnh theo lượng carbon và các nguyên tố hợp kim. Gang và thép có dải nóng chảy thấp hơn đáng kể, giúp tiết kiệm năng lượng và mở rộng ứng dụng. Việc hiểu đúng và kiểm soát chính xác nhiệt độ nóng chảy của sắt không chỉ nâng cao chất lượng sản phẩm mà còn đảm bảo an toàn lao động và hiệu quả kinh tế. Nếu cần triển khai quy trình thực tế, hãy luôn dựa vào dữ liệu từ phòng thí nghiệm và thiết bị đo chuẩn xác.
