Việc nắm vững cách đấu dây motor 3 pha là kỹ năng cốt lõi cho thợ điện, kỹ sư bảo trì và bất kỳ ai vận hành hệ thống động cơ công nghiệp. Motor 3 pha là trái tim của hàng loạt máy móc, từ bơm nước, quạt công nghiệp đến máy nén khí và hệ thống băng tải. Một sai sót nhỏ trong kết nối có thể dẫn đến cháy động cơ, hỏng thiết bị điều khiển hoặc nguy hiểm tính mạng. Bài viết này sẽ cung cấp các phương pháp đấu dây chính xác, từ nhận diện đầu dây, sơ đồ sao (Y) và tam giác (Δ), đến kỹ thuật đấu thuận – đảo chiều, cùng bài toán thực tế về dòng điện và cách chọn thiết bị bảo vệ phù hợp.
Motor 3 pha hoạt động dựa trên nguyên lý cảm ứng điện từ giữa stato và rôto. Khi dòng điện xoay chiều ba pha lệch nhau 120 độ điện chạy vào cuộn dây stato, nó tạo ra từ trường quay với tốc độ đồng bộ. Từ trường này cảm ứng lên rôto (thường là lồng sóc) một sức điện động, sinh ra dòng điện cảm ứng, và mô men quay chính là lực tương tác giữa từ trường quay và dòng điện rôto. Số lượng cuộn dây stato quyết định tốc độ cơ bản của motor, được xác định bởi công thức n = 60f/p (vòng/phút), trong đó f là tần số (Hz) và p là số đôi cực.
Các bộ phận chính của motor 3 pha
Một motor 3 pha điển hình có ba bộ phận chính: stato (phần tĩnh) gồm lõi thép và các cuộn dây, rôto (phần quay) với thanh dẫn và vòng ngắn mạch, và hộp đấu dây (terminal box) với sáu đầu dây được ký hiệu chuẩn. Trên thực tế, motor 3 pha có thể có 3 hoặc 6 đầu dây ra. Motor có 3 đầu dây thường là loại đấu sẵn bên trong, người dùng chỉ cần đấu nguồn. Loại 6 đầu dây cho phép lựa chọn giữa đấu sao (Y) và đấu tam giác (Δ), phù hợp với điện áp lưới khác nhau.

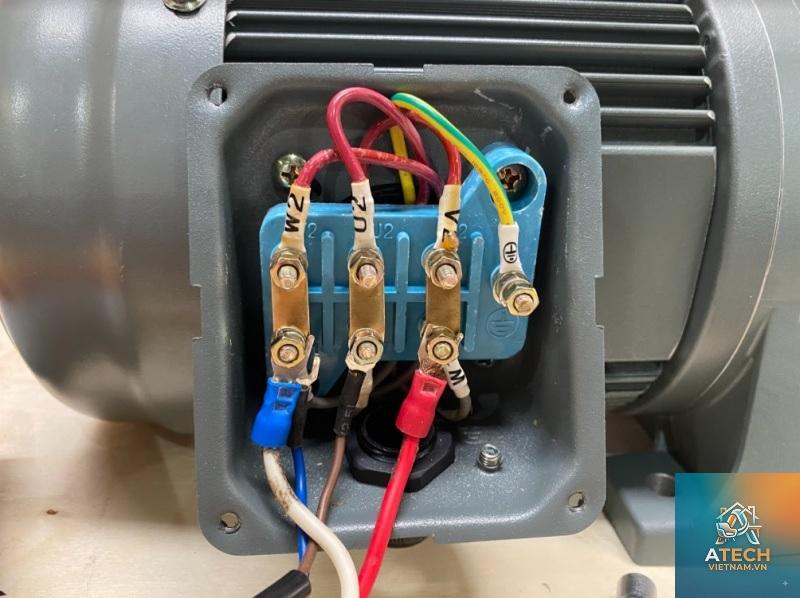

Trong hộp đấu dây, sáu đầu dây thường được ký hiệu theo hai chuẩn phổ biến:
Chuẩn cũ (Việt Nam và một số nước): A-B-C hoặc R-S-T, với đầu đầu là A1, B1, C1 và đầu cuối là A2, B2, C2.
Chuẩn IEC hiện tại: U1, V1, W1 cho đầu đầu và U2, V2, W2 cho đầu cuối của từng pha. U1-V1-W1 là điểm bắt đầu cuộn dây stato, U2-V2-W2 là điểm kết thúc.
Việc xác định đúng các cặp đầu dây là bước đầu tiên và quan trọng nhất trong cách đấu dây motor 3 pha. Nếu đấu sai thứ tự pha, motor sẽ quay ngược chiều hoặc không quay, thậm chí gây chập cháy. Cách đơn giản để kiểm tra là dùng đồng hồ vạn năng ở thang đo điện trở (Ω) để đo thông mạch giữa các đầu. Mỗi cuộn dây có hai đầu, do đó sẽ có ba cặp thông mạch tương ứng U1-U2, V1-V2, W1-W2.

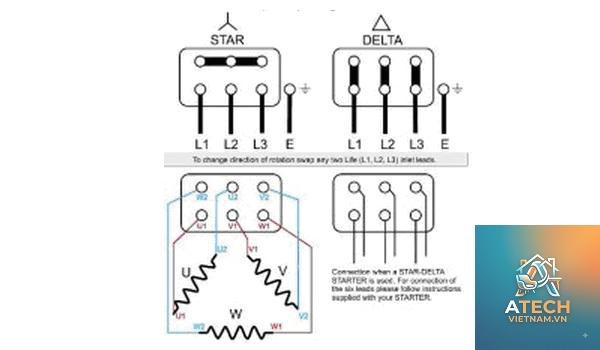

Cách đấu dây motor 3 pha theo sơ đồ sao (Y) và tam giác (Δ)
Đấu sao (Y) – khi nào cần sử dụng?
Sơ đồ sao được thực hiện bằng cách nối ba đầu cuối (U2, V2, W2) với nhau tạo thành điểm trung tính. Ba đầu đầu (U1, V1, W1) được nối với ba pha nguồn L1, L2, L3. Cách đấu dây motor 3 pha kiểu này làm giảm điện áp đặt lên mỗi cuộn dây, chỉ bằng 1/√3 (khoảng 0,577) lần điện áp dây. Ví dụ: motor 380V đấu sao cho điện áp pha là 220V, phù hợp với lưới 380V/220V. Dòng điện khởi động giảm đáng kể (khoảng 1/3 so với đấu tam giác), giúp hạn chế sụt áp lưới và va đập cơ học.
Đấu sao thường dùng cho motor có công suất nhỏ (dưới 4kW) hoặc trong chế độ khởi động sao/tam giác (star-delta). Khi motor đã đạt tốc độ định mức, chuyển sang đấu tam giác để có mô men quay tối đa.
Đấu tam giác (Δ) – nguyên lý và ứng dụng

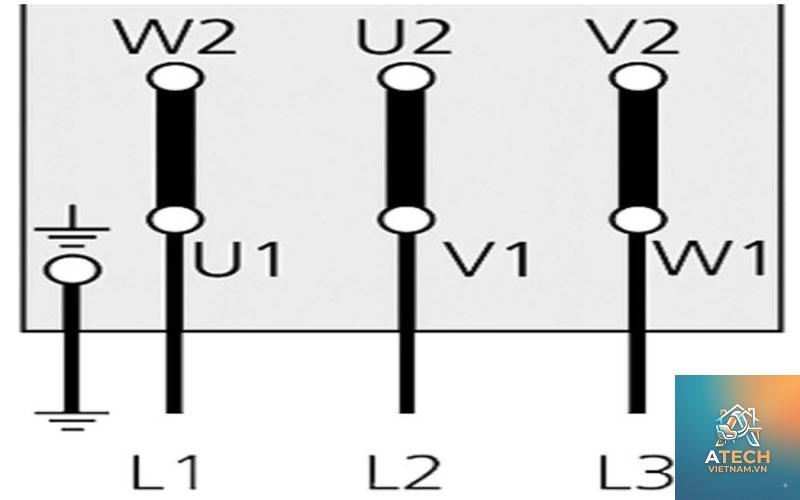

Trong sơ đồ tam giác, ba cuộn dây được nối tiếp nhau tạo thành vòng kín. Cụ thể: nối U1-V2, V1-W2, W1-U2 và đưa ba điểm nối này ra ba pha nguồn. Khi đấu tam giác, mỗi cuộn dây chịu điện áp dây (ví dụ 380V), cho phép motor tạo ra mô men quay lớn hơn. Phương pháp này thích hợp khi điện áp lưới tương ứng với điện áp định mức ghi trên mô tơ (thường là 380V/Δ). Dòng điện khởi động có thể gấp 5-7 lần dòng định mức, nên cần bảo vệ bằng CB phù hợp hoặc kết hợp khởi động mềm.
Yếu tố so sánh
Đấu sao (Y)
Đấu tam giác (Δ)
Điện áp mỗi cuộn dây
U_pha = U_dây / √3
U_pha = U_dây
Dòng điện khởi động
Thấp (≈ 1/3 so với Δ)
Cao (gấp 5-7 lần I_đm)
Mô men khởi động
Thấp (≈ 1/3 so với Δ)
Cao (đúng định mức)
Ứng dụng chính
Khởi động sao/tam giác hoặc motor nhỏ
Motor hoạt động liên tục, tải nặng
Kết nối
3 đầu cuối chập nhau
Nối tiếp các cuộn dây
Đọc thông số trên nhãn motor để chọn sơ đồ

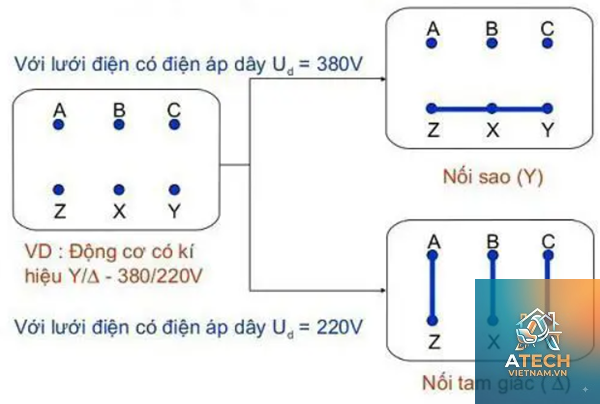

Trước khi thực hiện cách đấu dây motor 3 pha, luôn kiểm tra nhãn động cơ. Thông thường, nhãn ghi rõ “Δ 380V – Y 660V” hoặc “Δ 220V – Y 380V”. Điều này có nghĩa: nếu lưới điện 380V, chỉ được đấu tam giác (Δ) để motor chịu 380V mỗi cuộn. Nếu motor ghi Δ 220V và Y 380V thì phải đấu sao khi dùng lưới 380V. Đấu sai sẽ làm cháy motor ngay khi khởi động.
Hướng dẫn chi tiết cách đấu dây motor 3 pha thuận chiều và đảo chiều
Đấu thuận chiều quay
Giả sử sơ đồ đấu dây thứ tự pha A-B-C (hoặc L1-L2-L3) được kết nối lần lượt với các đầu U1-V1-W1 (đối với đấu sao) hoặc các điểm nối tam giác tương ứng. Khi dòng điện chạy đúng thứ tự, từ trường quay sẽ quay theo chiều dương (thường là cùng chiều kim đồng hồ nếu nhìn từ phía trục motor). Để đảm bảo thuận chiều, kiểm tra bằng cách quay thử tay motor (nếu nhẹ) hoặc đo dòng khởi động và dùng ampe kìm kiểm tra sự cân bằng pha.
Đấu đảo chiều quay

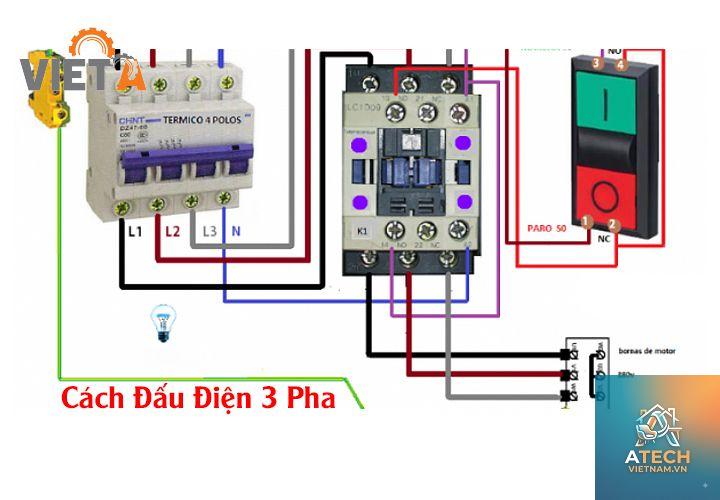

Thao tác cực kỳ đơn giản: chỉ cần hoán đổi hai pha bất kỳ trong ba pha nguồn. Ví dụ: đổi chỗ L1 và L2, giữ nguyên L3. Kết quả là thứ tự pha đảo ngược, rôto quay ngược chiều. Điều này được ứng dụng nhiều trong cơ cấu đảo chiều băng tải, cổng trục, máy trộn. Trong panel điều khiển, người ta thường dùng hai công tắc tơ – một cho thuận, một cho nghịch, đấu chéo pha với nhau và khóa liên động điện để tránh đóng đồng thời gây ngắn mạch.
Sai lầm thường gặp trong quá trình đấu dây motor 3 pha
Nhầm lẫn cuộn dây: Không xác định đúng cặp U1-U2 trước khi đấu. Hậu quả là đấu tam giác bị nhầm thành hai cuộn song song hoặc hở mạch, motor nóng nhanh.
Không bắt vít chặt các tiếp điểm: Tiếp xúc lỏng gây phát nhiệt, đánh lửa, cháy giắc cắm hoặc cháy motor.
Đấu sao nhưng nhầm điện áp: Motor có nhãn Δ 380V mà đấu sao dùng lưới 380V (mỗi cuộn chỉ được 220V) khiến mô men yếu, motor không kéo nổi tải, dòng tăng dần và cháy.
Không kiểm tra thứ tự pha sau khi đấu: Đảo chiều không mong muốn có thể gây hư hỏng bơm ly tâm (bơm quay ngược gây xoắn trục, giảm lưu lượng) hoặc các thiết bị có chiều quay cố định.
Lưu ý quan trọng trong cách đấu dây motor 3 pha
An toàn điện: Luôn cắt nguồn trước khi thao tác, sử dụng đồng hồ đo điện trở cách điện (megohmmet) để kiểm tra mức cách điện giữa cuộn dây với vỏ motor. Trị số tối thiểu 1 MΩ (megohm) mới được vận hành.
Sử dụng rơ-le nhiệt và CB phù hợp: Bảo vệ motor khỏi quá tải bằng rơ-le nhiệt (overload relay) cài dòng x 1,1 lần dòng định mức. CB từ (magnetic circuit breaker) cài dòng gấp 10 lần để tránh nhảy nhầm khi khởi động.
Kiểm tra tụ bù (nếu có): Một số motor 3 pha yêu cầu tụ bù riêng để cải thiện hệ số công suất. Đấu sai sơ đồ tụ có thể gây nổ.
Bôi lớp chống oxy hóa vào các đầu nối trong môi trường ẩm, đặc biệt là các motor ngoài trời, hộp đấu dây cần có gioăng cao su kín nước.
Ví dụ 1: Motor 3 pha 380V/4kW dùng bơm nước tưới tiêu. Đấu tam giác (Δ) trực tiếp, kết hợp khởi động từ và rơ-le nhiệt. Cách đấu dây motor 3 pha kiểu này giúp motor đạt mô men khởi động cao, phù hợp với bơm ly tâm có quán tính lớn.
Ví dụ 2: Motor 7.5kW dùng máy nghiền công suất nhỏ, lưới điện yếu, khó đáp ứng dòng khởi động 50A. Sử dụng khởi động sao/tam giác: ban đầu đấu sao (Y) để giảm dòng xuống ~20A, sau 5-10 giây chuyển sang tam giác (Δ) qua timer. Đảm bảo motor tăng tốc êm, không sụt áp lưới.
Ví dụ 3: Motor 1.5kW quay cổng trục với hai công tắc tơ đấu chéo pha. Công tắc tơ thuận nối L1-U, L2-V, L3-W. Công tắc tơ nghịch nối L1-V, L2-U, L3-W. Khóa liên động cơ khí + điện tránh đóng cả hai cùng lúc.
FAQ – Các câu hỏi thường gặp về cách đấu dây motor 3 pha
Làm thế nào để xác định đúng sáu đầu dây của motor 3 pha?
Dùng đồng hồ vạn năng (điện trở) đo giữa các đầu dây. Ba cặp có trị số điện trở bằng nhau (thường từ 0.5Ω đến 5Ω đối với motor nhỏ) là ba cuộn dây. Ghi chú các cặp này. Nếu motor còn mới, tham khảo sơ đồ đính kèm trong hộp đấu dây hoặc tài liệu kỹ thuật.
Motor 3 pha có thể chạy bằng nguồn 1 pha không?
Về mặt lý thuyết, cần thêm tụ điện để tạo lệch pha và mô men khởi động – phương pháp gọi là “motor 3 pha chạy điện 1 pha”. Tuy nhiên công suất thực chỉ đạt khoảng 60-70% định mức, hiệu suất giảm, motor nóng hơn. Không khuyến khích dùng lâu dài.
Sức căng dây dẫn cho motor 3 pha cần tiết diện bao nhiêu?
Dựa vào dòng định mức ghi trên nhãn motor. Công thức cơ bản: chọn dây sao cho mật độ dòng không quá 4-5A/mm² đối với dây đồng. Ví dụ motor 7.5kW, 380V, cosφ=0.8, dòng ~15A, chọn dây 4mm².
Tại sao motor quay chậm hơn bình thường sau khi đấu lại?
Nguyên nhân thường do đấu sao khi lẽ ra phải đấu tam giác, hoặc mất một pha nguồn (một cuộn không được cấp điện). Kiểm tra điện áp ba pha tại đầu motor bằng đồng hồ. Nếu có một pha yếu hoặc mất, motor sẽ quay chậm, rung và nóng.
Dùng khởi động mềm hay biến tần có bỏ qua cách đấu dây không?
Không. Cả khởi động mềm và biến tần đều yêu cầu đấu tam giác (Δ) hoặc sao (Y) tùy thiết kế. Biến tần thường đấu tam giác vì nó điều khiển dòng bên trong. Cần đấu đúng sơ đồ trên nhãn motor và tuân theo hướng dẫn của nhà sản xuất thiết bị điều khiển.
Kết luận
Nắm vững cách đấu dây motor 3 pha không chỉ giúp bạn vận hành an toàn, hiệu quả mà còn kéo dài tuổi thọ động cơ. Quy tắc cốt lõi: nhận diện chính xác các đầu dây, chọn sơ đồ phù hợp với điện áp lưới (ghi trên nhãn motor), thực hiện đấu nối chắc chắn và kiểm tra thứ tự pha trước khi đóng điện. Trong mọi tình huống, đừng bỏ qua bước đo cách điện và thử máy không tải. Với những kiến thức từ cơ bản đến nâng cao trong bài viết, hy vọng bạn tự tin thực hiện mọi kết nối motor 3 pha trong thực tế.
