Autocad là gì? Đây là câu hỏi mà bất kỳ ai bước chân vào lĩnh vực thiết kế kỹ thuật, kiến trúc hay xây dựng đều từng thắc mắc. Autocad, tên đầy đủ là Automatic Computer-Aided Design, là phần mềm thiết kế và soạn thảo bản vẽ kỹ thuật số hàng đầu thế giới do hãng Autodesk phát triển. Ra mắt lần đầu năm 1982, Autocad đã trở thành công cụ không thể thiếu trong việc tạo ra các bản vẽ 2D chính xác và mô hình 3D trực quan cho hàng triệu kỹ sư, kiến trúc sư trên toàn cầu.
Hiểu đúng bản chất của autocad giúp người dùng tận dụng tối đa sức mạnh của nó trong công việc. Không chỉ đơn thuần là một công cụ vẽ, autocad còn là hệ thống quản lý dữ liệu thiết kế, hỗ trợ tính toán kết cấu, tối ưu hóa quy trình sản xuất và giúp truyền tải ý tưởng kỹ thuật một cách chính xác nhất. Phần mềm này được sử dụng rộng rãi từ các công ty đa quốc gia đến các xưởng cơ khí nhỏ, từ các văn phòng kiến trúc danh tiếng đến các trường đại học đào tạo kỹ thuật.
Lịch sử hình thành và phát triển của phần mềm autocad
Autocad ra đời trong bối cảnh ngành công nghiệp thiết kế đang chuyển từ bản vẽ tay truyền thống sang kỹ thuật số. Phiên bản đầu tiên chạy trên hệ điều hành MS-DOS và chỉ hỗ trợ vẽ 2D đơn giản. Sự kiện đánh dấu bước ngoặt là năm 1986 khi Autodesk tung ra bản Autocad 2.1 với các công cụ chỉnh sửa mạnh mẽ hơn, giúp loại bỏ dần bút vẽ, thước và giấy trong các văn phòng kỹ thuật.
Đến năm 1994, autocad chính thức hỗ trợ môi trường 3D với các lệnh tạo khối cơ bản. Từ đó, các phiên bản liên tục được nâng cấp với hàng loạt tính năng mới như hỗ trợ lưới, vật liệu, ánh sáng, và đặc biệt là ngôn ngữ lập trình AutoLISP giúp tùy biến phần mềm theo nhu cầu cụ thể. Năm 2010 đánh dấu kỷ nguyên mới khi autocad chuyển sang mô hình đăng ký hàng năm, tích hợp đám mây và các công cụ cộng tác trực tuyến.
Bản chất và nguyên lý hoạt động của autocad
Hệ tọa độ tuyệt đối và tương đối

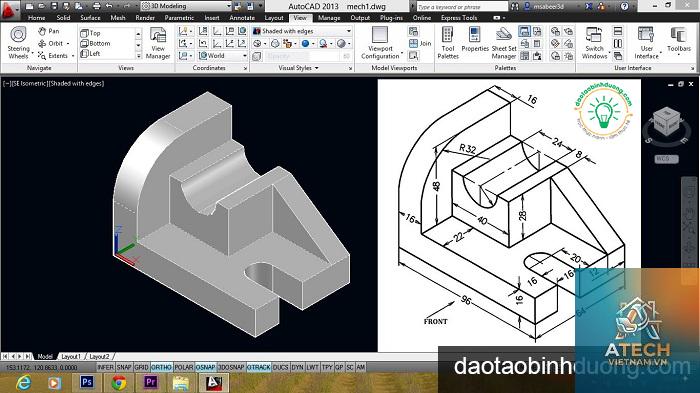

Autocad hoạt động dựa trên một không gian hai chiều hoặc ba chiều với hệ tọa độ Cartesian. Mỗi điểm trên bản vẽ được xác định bởi các giá trị X, Y và Z. Người dùng có thể nhập tọa độ tuyệt đối (dựa trên gốc tọa độ 0,0,0) hoặc tọa độ tương đối (dựa trên điểm cuối cùng vừa vẽ). Điều này cho phép tạo ra các đường nét cực kỳ chính xác đến từng phần nghìn milimét.
Mỗi bản vẽ trong autocad được xây dựng từ các thực thể hình học cơ bản như điểm (point), đường thẳng (line), đường tròn (circle), cung tròn (arc), đa giác (polygon) và văn bản (text). Các thực thể này có thể được hiệu chỉnh, sao chép, xoay, phóng to thu nhỏ thông qua các lệnh chỉnh sửa như move, copy, rotate, scale. Sự kết hợp linh hoạt các thực thể này tạo nên mọi bản vẽ từ đơn giản đến phức tạp nhất.
Lớp (Layer) và quản lý bản vẽ

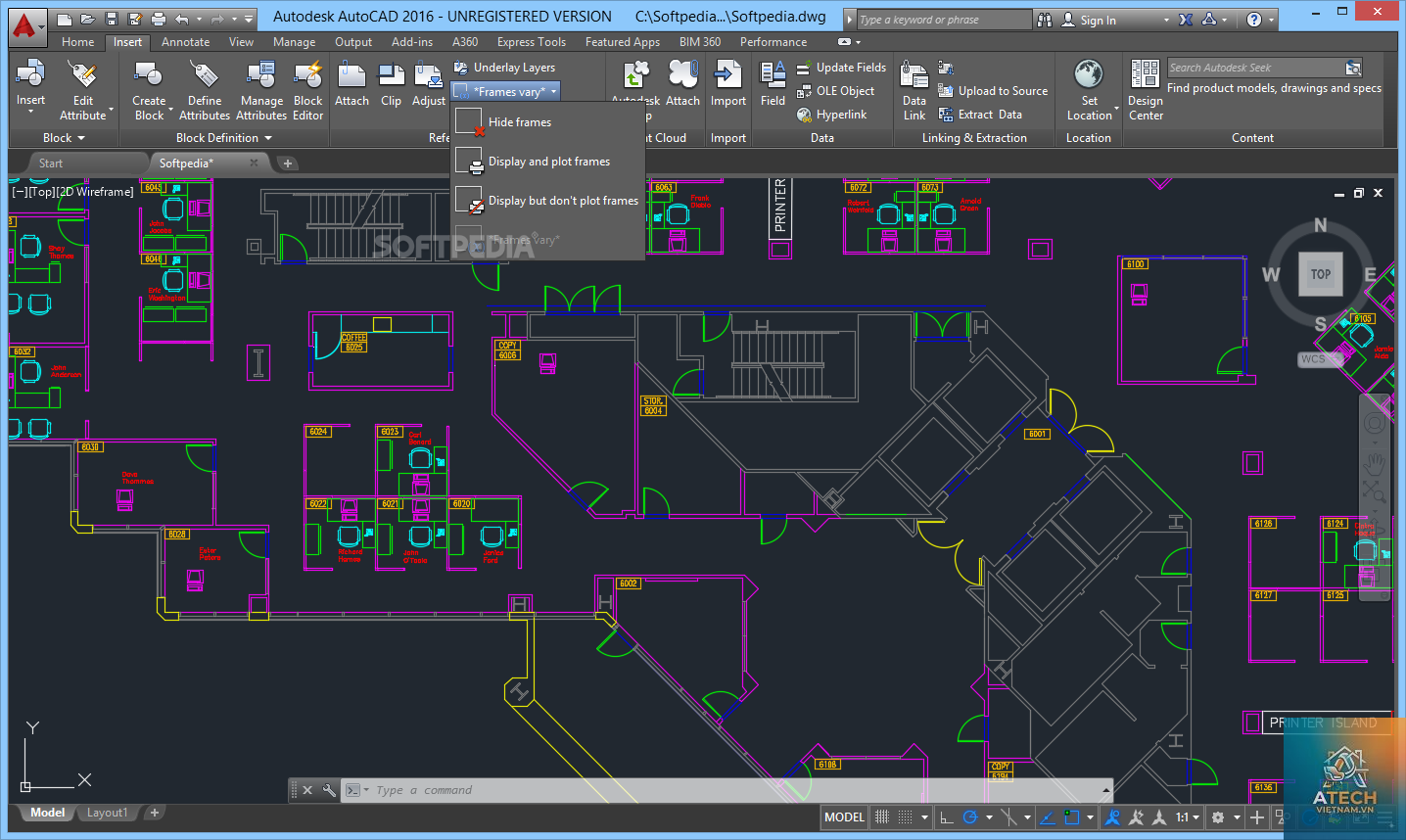

Autocad cho phép tổ chức bản vẽ thành nhiều lớp khác nhau, giống như những tờ giấy trong suốt xếp chồng lên nhau. Mỗi lớp có thể được gán màu sắc, kiểu đường nét và độ dày riêng. Ví dụ, lớp “tường” có thể có nét liền đậm màu đen, lớp “cửa” có nét mảnh màu xanh, lớp “kích thước” có nét mảnh màu đỏ. Việc quản lý lớp giúp người dùng kiểm soát bản vẽ một cách khoa học, dễ dàng bật/tắt, khóa hoặc in ấn từng lớp riêng biệt.
Phân loại và các phiên bản autocad phổ biến
Autodesk phân phối autocad dưới nhiều phiên bản khác nhau, mỗi phiên bản hướng đến đối tượng người dùng cụ thể. Các công cụ snap, grid và polar tracking giúp căn chỉnh đối tượng một cách hoàn hảo, đảm bảo các chi tiết kỹ thuật khớp với nhau chính xác, giảm thiểu sai sót trong thi công thực tế.
Năng suất làm việc cao
Nhờ các lệnh tắt, sao chép, array và block, thời gian hoàn thành bản vẽ giảm đến 70% so với vẽ tay. Ví dụ, một chi tiết cơ khí có 100 lỗ bu lông giống hệt nhau, chỉ cần vẽ một lỗ và dùng lệnh Array để nhân bản ra, thay vì phải vẽ từng cái một. Ngoài ra, việc chỉnh sửa bản vẽ cũng nhanh chóng không kém, chỉ cần vài cú nhấp chuột thay vì xóa và vẽ lại toàn bộ.
Khả năng tái sử dụng và chia sẻ
Các bản vẽ autocad được lưu dưới dạng file.dwg, có thể dễ dàng copy, gửi email, hoặc lưu trữ trên đám mây. Các block (đối tượng mẫu) có thể được tạo một lần và sử dụng vô hạn lần trong nhiều bản vẽ khác nhau. Điều này đặc biệt hữu ích trong các công ty thiết kế khi các chi tiết tiêu chuẩn như bulong, ổ bi, cửa sổ có thể được tạo thành thư viện dùng chung cho toàn bộ nhóm.
Tích hợp với các phần mềm khác
Autocad hỗ trợ xuất/nhập nhiều định dạng file như PDF, DXF, DWG, STL, IFC. Điều này cho phép kết nối liền mạch với các phần mềm khác trong chuỗi quy trình thiết kế như Revit (BIM), Inventor (cơ khí 3D), 3ds Max (dựng hình), SolidWorks, và các máy CNC. Dữ liệu từ autocad có thể được chuyển trực tiếp vào máy cắt laser, máy phay CNC để gia công sản phẩm.
Hạn chế của autocad và cách khắc phục
Mặc dù là công cụ mạnh mẽ, autocad vẫn có một số nhược điểm. Thứ nhất, chi phí bản quyền cao, dao động từ 300 USD đến 2000 USD mỗi năm tùy phiên bản. Thứ hai, phần mềm yêu cầu cấu hình máy tính mạnh, đặc biệt khi xử lý các file 3D phức tạp. Thứ ba, đường cong học tập khá dốc với người mới bắt đầu, có thể mất từ 3 đến 6 tháng để thành thạo các lệnh cơ bản.
Để khắc phục, người dùng có thể chọn phiên bản Autocad LT với chi phí thấp hơn nếu chỉ làm việc với 2D. Sử dụng máy tính có RAM tối thiểu 8GB và card đồ họa chuyên dụng. Tham gia các khóa học trực tuyến hoặc tự học qua các kênh YouTube, diễn đàn để rút ngắn thời gian học. Ngoài ra, các công cụ bổ trợ như AutoLISP và các plugin có thể tự động hóa nhiều tác vụ lặp đi lặp lại, giảm tải công việc.
So sánh autocad với các phần mềm thiết kế khác
Phần mềm
Điểm mạnh
Điểm yếu
Phù hợp với
Autocad
Chuẩn mực 2D, dễ học cơ bản, thư viện block phong phú
Khả năng 3D hạn chế, chi phí cao
Kiến trúc, kết cấu, M&E, cơ khí đơn giản
Revit
Thiết kế tham số BIM, quản lý dự án xuất sắc
Khó học, yêu cầu phần cứng mạnh
Dự án lớn, yêu cầu BIM
SketchUp
Trực quan, dễ vẽ 3D nhanh, miễn phí bản Web
Thiếu chính xác, không phù hợp bản vẽ kỹ thuật
Kiến trúc sư giai đoạn phác thảo
SolidWorks
Thiết kế 3D parametric mạnh mẽ, mô phỏng
Rất khó học, đắt đỏ
Cơ khí chính xác cao, chế tạo máy
Ứng dụng thực tế của autocad trong các ngành
Kiến trúc và xây dựng

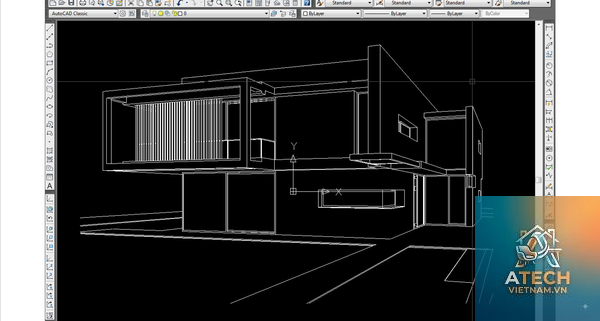

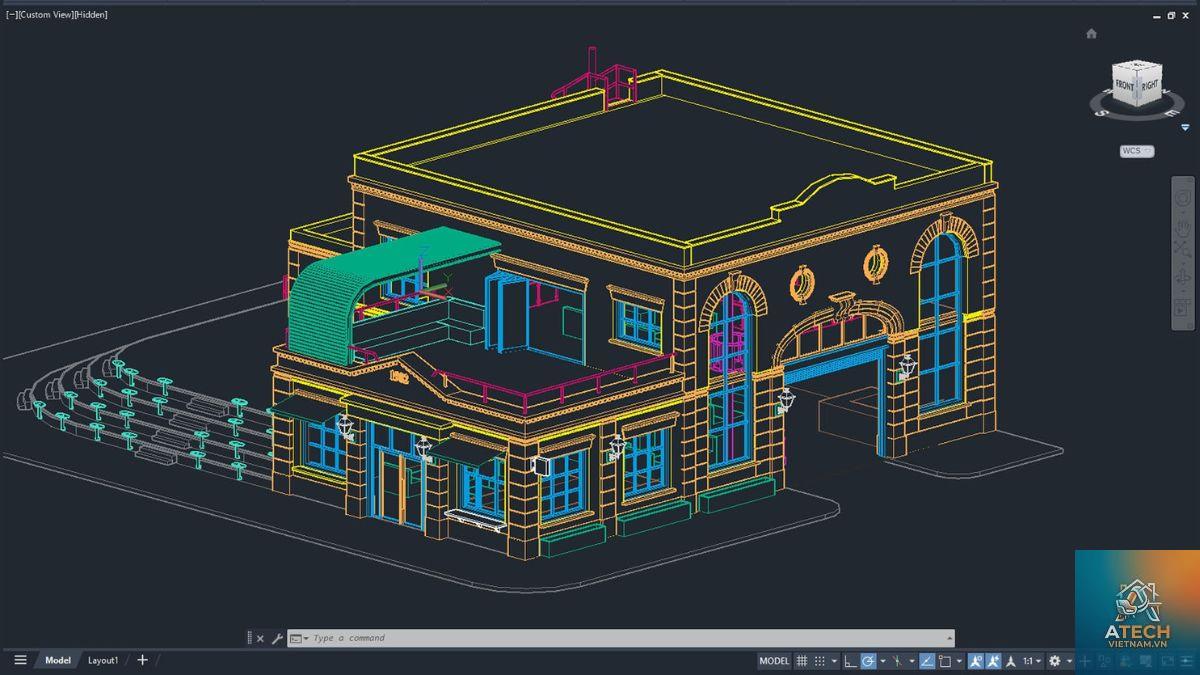

Autocad là công cụ tiêu chuẩn của ngành kiến trúc để vẽ mặt bằng, mặt đứng, mặt cắt, chi tiết cấu tạo và phối cảnh 2D. Ví dụ, một công trình nhà phố 5 tầng cần bộ hồ sơ kiến trúc gồm 20 bản vẽ khác nhau. Autocad giúp kiến trúc sư tạo ra tất cả bản vẽ này với kích thước chính xác, đồng thời dễ dàng cập nhật khi chủ đầu tư thay đổi ý tưởng. Ngoài ra, autocad còn hỗ trợ vẽ bản vẽ kết cấu, bản vẽ điện nước, và bản vẽ thi công.
Cơ khí và chế tạo
Trong lĩnh vực cơ khí, autocad được sử dụng để vẽ các chi tiết máy, bản vẽ lắp ráp, sơ đồ động, và bản vẽ gia công. Một xưởng cơ khí nhận đơn hàng sản xuất 1000 bộ khuôn ép nhựa. Bộ phận thiết kế sử dụng autocad để vẽ từng chi tiết khuôn, sau đó xuất file định dạng DXF hoặc DWG để chuyển sang máy CNC gia công. Quy trình này đảm bảo độ đồng nhất và độ chính xác cao cho hàng loạt sản phẩm.
Điện – Điện tử
Các kỹ sư điện sử dụng autocad Electrical để thiết kế sơ đồ nguyên lý, sơ đồ đấu dây, tủ điện, và bố trí thiết bị. Một tòa nhà văn phòng cần hệ thống điện chiếu sáng, ổ cắm, điều hòa, và hệ thống báo cháy. Autocad giúp kỹ sư bố trí các thiết bị trên mặt bằng, kẻ đường dây điện, và tạo danh sách vật tư tự động, giảm thiểu rủi ro thiếu hụt hoặc chồng chéo trong thi công.
Nội thất
Các nhà thiết kế nội thất dùng autocad để vẽ bố trí đồ đạc, chi tiết tủ bếp, tủ quần áo, bànghế. Một căn hộ chung cư 70m2 cần thiết kế nội thấtphòng khách, phòng ngủ và bếp. Autocad cho phép vẽ chính xác kích thước từng món đồ, kiểm tra khoảng cách lưu thông, và tạo ra bản vẽ thi công chi tiết để thợ mộc thực hiện.
Sai lầm thường gặp khi học và sử dụng autocad
Nhiều người mới học autocad mắc phải một số sai lầm phổ biến. Đầu tiên, không sử dụng Layer dẫn đến bản vẽ lộn xộn, khó quản lý về sau. Thứ hai, vẽ kích thước thật trên bản vẽ nhưng quên thiết lập tỷ lệ, gây nhầm lẫn về kích thước thực tế khi in. Thứ ba, không dùng lệnh tắt mà phải click chuột vào menu, làm chậm tốc độ làm việc đáng kể. Thứ tư, lạm dụng lệnh Explode vào các block hoặc đối tượng phức tạp, làm mất tính thông minh của đối tượng.
Để tránh những sai lầm này, người dùng cần xây dựng thói quen làm việc có tổ chức ngay từ đầu. Luôn tạo và đặt tên lớp trước khi vẽ. Thiết lập tỷ lệ bản vẽ trong Layout trước khi vẽ Model. Học thuộc ít nhất 20 lệnh tắt thông dụng như L (Line), C (Circle), TR (Trim), O (Offset), M (Move), CO (Copy). Sử dụng lệnh Block thay vì vẽ lại hoặc Explode khi cần chỉnh sửa. Tham khảo các template mẫu để có khung bản vẽ chuẩn.
Lưu ý quan trọng khi làm việc với autocad
Lưu file thường xuyên: Autocad có thể bị treo, nhất là khi xử lý file lớn. Thiết lập chế độ autosave mỗi 10 phút và lưu bản sao sang ổ cứng ngoài hoặc cloud.
Kiểm soát bản quyền: Sử dụng bản quyền hợp pháp để tránh rủi ro pháp lý và được hỗ trợ kỹ thuật từ Autodesk. Sinh viên có thể sử dụng bản quyền giáo dục miễn phí trong 3 năm.
Định dạng file chuẩn: Khi gửi file cho đối tác, nên sử dụng định dạng DWG bản thấp hơn (ví dụ Autocad 2013 hoặc 2010) để đảm bảo tương thích. Có thể xuất thêm file PDF để người không có autocad vẫn xem được.
Tối ưu hóa bản vẽ: Xóa các đối tượng thừa, dùng lệnh Purge để loại bỏ block, layer không dùng đến. Điều này giúp giảm dung lượng file và tăng tốc độ xử lý.
Cập nhật phiên bản mới: Mỗi năm Autodesk phát hành phiên bản mới với nhiều cải tiến. Việc cập nhật giúp sử dụng các tính năng hiện đại như đám mây, cộng tác trực tuyến, bảo mật tốt hơn.
FAQ về autocad
Autocad có khó học không?
Autocad có độ khó trung bình. Nếu
Autocad bản quyền thương mại có phí. Tuy nhiên, Autodesk cung cấp bản dùng thử 30 ngày miễn phí và bản quyền giáo dục miễn phí cho sinh viên và giảng viên trong 3 năm. Ngoài ra, có các phần mềm thay thế miễn phí như LibreCAD (2D) hoặc Fusion 360 for personal use (3D) cho nhu cầu cá nhân.
Có thể làm nghề gì khi biết autocad?
Kỹ năng autocad mở ra nhiều cơ hội việc làm: Kỹ sư xây dựng, kiến trúc sư, kỹ sư cơ khí, kỹ sư điện, kỹ sư M&E, nhà thiết kế nội thất, kỹ thuật viên thiết kế, giám sát thi công, quản lý dự án. Mức lương trung bình cho vị trí sử dụng autocad tại Việt Nam dao động từ 10 đến 25 triệu đồng/tháng tùy kinh nghiệm.
Có nên mua phiên bản autocad LT thay vì Full?
Nếu công việc của bạn chỉ liên quan đến vẽ 2D, không cần lập trình và không cần làm việc với 3D, autocad LT là lựa chọn kinh tế. Ngược lại, nếu bạn cần thiết kế 3D, sử dụng lệnh LISP, hoặc làm việc với các bộ công cụ chuyên ngành (Architecture, Mechanical), bạn nên đầu tư phiên bản Full.
Làm sao để chuyển từ autocad sang Revit?
Cả hai đều của Autodesk, nên quá trình chuyển đổi khá dễ dàng. Đó không chỉ là câu trả lời về một phần mềm vẽ kỹ thuật, mà là cả một hệ sinh thái thiết kế số đã định hình ngành công nghiệp xây dựng và sản xuất trong hơn 40 năm qua. Từ những bản vẽ 2D đơn giản đến các mô hình 3D phức tạp, autocad vẫn giữ vững vị thế là công cụ nền tảng mà bất kỳ ai trong lĩnh vực kỹ thuật cũng cần nắm vững. Dù công nghệ BIM và mô hình tham số ngày càng phát triển, autocad vẫn là lựa chọn tối ưu cho các bản vẽ chi tiết, hồ sơ thi công, và đặc biệt là trong môi trường làm việc kết hợp nhiều bên. Đầu tư thời gian để học autocad một cách bài bản sẽ mở ra vô số cơ hội nghề nghiệp và giúp bạn làm chủ quy trình thiết kế, từ ý tưởng đến hiện thực.
