Xi lanh khí nén là thiết bị cơ khí chuyển đổi năng lượng của khí nén thành chuyển động cơ học, thường là chuyển động tịnh tiến. Nguyên lý hoạt động xi lanh khí nén dựa trên định luật Pascal và sự chênh lệch áp suất giữa hai buồng xi lanh. Khi khí nén được cấp vào một khoang, áp suất tác động lên bề mặt piston tạo ra lực đẩy, làm piston di chuyển và sinh công. Hiểu rõ cơ chế này giúp kỹ sư lựa chọn đúng loại xi lanh, tối ưu hóa hệ thống tự động hóa trong sản xuất công nghiệp.
Tổng Quan về Xi Lanh Khí Nén
Xi lanh khí nén (pneumatic cylinder) là bộ phận chấp hành quan trọng trong các hệ thống khí nén. Thiết bị này biến áp lực của khí nén thành lực cơ học, tạo ra chuyển động thẳng hoặc xoay. Cấu tạo cơ bản gồm thân xi lanh, piston, cần piston, nắp đầu và nắp cuối, cùng các cổng cấp khí. Vật liệu chế tạo thường là hợp kim nhôm, thép không gỉ hoặc nhựa kỹ thuật, tùy theo môi trường làm việc.
Vai trò của xi lanh khí nén trong tự động hóa
Trong dây chuyền sản xuất hiện đại, xi lanh khí nén đảm nhận các nhiệm vụ như đẩy, kéo, nâng, hạ, kẹp chặt hoặc định vị sản phẩm. Nhờ ưu điểm đơn giản, chi phí thấp, dễ điều khiển và an toàn trong môi trường dễ cháy nổ, xi lanh khí nén được ứng dụng rộng rãi trong ngành chế biến thực phẩm, dược phẩm, lắp ráp ô tô và nhiều lĩnh vực khác.
Nguyên Lý Hoạt Động Xi Lanh Khí Nén Chi Tiết
Nguyên lý hoạt động xi lanh khí nén dựa trên việc cấp khí nén vào một trong hai buồng xi lanh để tạo ra chênh lệch áp suất, từ đó đẩy piston chuyển động. Khí nén thường được nén ở áp suất từ 4 đến 10 bar, lưu thông qua van điều khiển hướng và van tiết lưu.
Cơ chế tạo lực đẩy và lực kéo

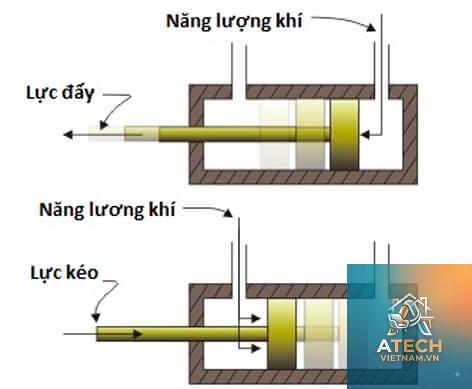

Khi khí nén đi vào buồng phía sau (buồng không có cần piston), áp suất tác động lên toàn bộ diện tích bề mặt piston, tạo ra lực đẩy piston và cần piston di chuyển ra ngoài. Lực đẩy được tính theo công thức: F = P × A, trong đó P là áp suất khí nén, A là diện tích hiệu dụng của piston. Ngược lại, khi cấp khí vào buồng phía trước (buồng có cần piston), lực tác động lên phần diện tích còn lại (diện tích piston trừ đi tiết diện cần piston) kéo piston vào trong.
| Loại chuyển động | Buồng nhận khí | Diện tích tác động | Biểu thức lực |
|---|---|---|---|
| Đẩy ra | Buồng sau (không cần) | Diện tích piston (A) | F = P × A |
| Kéo vào | Buồng trước (có cần) | A – Acần | F = P × (A – Acần) |
Chu trình hoạt động của xi lanh tác động kép

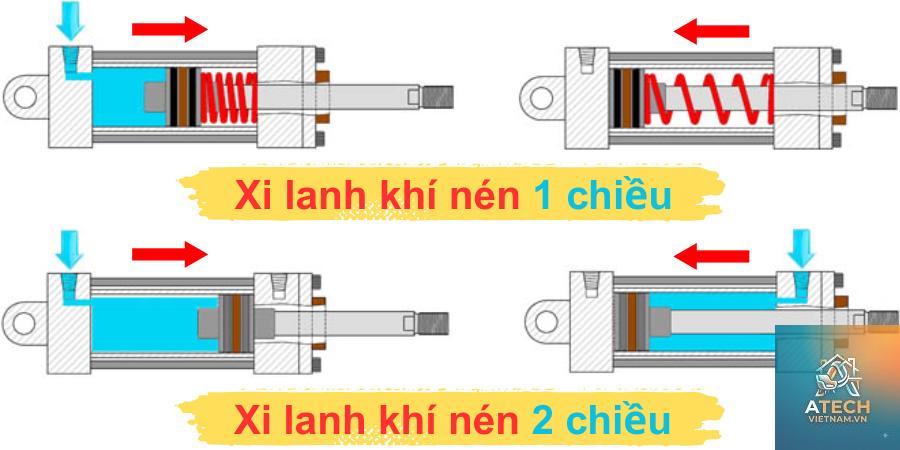

Xi lanh tác động kép (double-acting cylinder) là loại phổ biến nhất. Chu trình hoạt động gồm hai giai đoạn:
- Giai đoạn đẩy: Van cấp khí mở đường dẫn đến cổng phía sau, khí nén đi vào buồng sau, đẩy piston về phía trước. Đồng thời, van xả ở cổng trước mở ra để khí trong buồng trước thoát ra ngoài.
- Giai đoạn kéo: Van đảo chiều chuyển trạng thái, khí nén được cấp vào cổng trước, khí ở buồng sau được xả ra. Piston di chuyển ngược lại vào trong.
- Thân xi lanh: Chịu áp lực, dẫn hướng piston. Chất liệu phổ biến: nhôm anodized hoặc thép không gỉ.
- Piston: Bộ phận chuyển động, có gioăng làm kín để ngăn rò rỉ khí giữa hai buồng.
- Cần piston: Truyền chuyển động từ piston ra ngoài, thường được mạ crom để chống mài mòn.
- Nắp đầu và nắp cuối: Có cổng cấp khí và cổng xả, thường làm bằng nhôm hoặc gang.
- Gioăng (seal): Làm kín giữa piston và thân, giữa cần piston và nắp; có thể là gioăng chữ O, gioăng môi hoặc gioăng phớt.
- Giảm chấn (cushion): Thiết bị giảm tốc ở cuối hành trình, tránh va đập mạnh.
- Chi phí thấp, dễ thay thế linh kiện
- An toàn trong môi trường dễ cháy nổ
- Tốc độ hoạt động cao, có thể đạt vài m/s
- Dễ điều khiển bằng van điện từ hoặc van cơ
- Lực đẩy hạn chế so với thủy lực
- Khó kiểm soát vị trí chính xác (trừ xi lanh servo)
- Tiêu hao năng lượng do nén khí
- Độ ồn và rung động khi xả khí
- Hệ thống kẹp phôi: Dùng xi lanh tác động kép kẹp chặt chi tiết trong quá trình gia công.
- Băng tải phân loại: Xi lanh đẩy sản phẩm theo hướng khác nhau trên băng chuyền.
- Máy dập và đột: Cung cấp lực dập nhẹ hoặc trung bình, thay thế cho máy dập cơ khí.
- Robot pick and place: Kết hợp xi lanh không cần và xi lanh xoay để gắp và đặt sản phẩm.
- Phanh và khóa: Trong thiết bị nâng hạ, xi lanh khí nén giữ hoặc nhả phanh.
- Không bố trí giảm chấn: Thiếu bộ giảm chấn cuối hành trình gây va đập, hư hỏng piston và thân. Nên dùng cushion tích hợp hoặc lắp ngoài.
- Khí nén không được xử lý: Hơi nước và bụi bẩn trong khí nén làm hỏng gioăng, mài mòn piston. Cần lắp bộ lọc, bộ điều áp và thiết bị sấy.
- Đường ống quá dài hoặc quá hẹp: Gây tổn thất áp suất, giảm tốc độ đáp ứng. Nên chọn đường kính ống theo lưu lượng và chiều dài.
- Bảo trì không định kỳ: Bụi bám, dầu khô, gioăng cứng gây rò rỉ. Nên kiểm tra và thay gioăng sau 500.000 chu kỳ hoặc 6 tháng tùy môi trường.
Nguyên lý hoạt động xi lanh tác động đơn

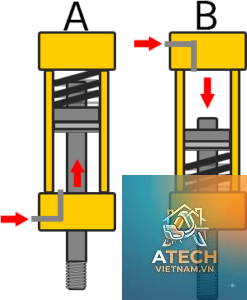

Xi lanh tác động đơn (single-acting cylinder) chỉ sử dụng khí nén để đẩy piston theo một chiều, chiều hồi về nhờ lò xo hoặc tải trọng bên ngoài. Loại này thường dùng trong các ứng dụng cần lực một chiều như kẹp chặt, nâng hạ nhẹ. Do lực hồi bị giới hạn bởi lò xo, hành trình làm việc thường ngắn hơn.
Phân Loại Xi Lanh Khí Nén Theo Cấu Tạo và Nguyên Lý
Dựa trên kết cấu và chức năng, xi lanh khí nén được chia thành nhiều loại khác nhau. Việc hiểu rõ từng loại giúp lựa chọn đúng cho từng ứng dụng cụ thể.
Xi lanh tròn (cylinder round body)
Thân hình trụ, thường làm bằng nhôm hoặc thép, có các cổng kết nối ren. Loại này phổ biến do giá thành thấp, dễ lắp đặt và bảo trì. Hành trình thường từ 25 mm đến 2000 mm.
Xi lanh compact (xi lanh vuông)
Thân vuông, tiết kiệm không gian nhưng lực đẩy nhỏ hơn so với xi lanh tròn cùng đường kính. Thích hợp cho các ứng dụng không gian hẹp.
Xi lanh không cần (rodless cylinder)
Không có cần piston, chuyển động được truyền qua khe hở hoặc cơ cấu từ. Loại này cho hành trình dài trong không gian hạn chế, thường dùng trong băng tải, robot.
Xi lanh xoay (rotary cylinder)
Biến chuyển động tịnh tiến thành chuyển động xoay góc, dùng để quay vật thể 90°, 180° hoặc 360°. Nguyên lý hoạt động tương tự nhưng có thêm cơ cấu thanh răng – bánh răng hoặc cánh gạt.
Các Thành Phần Chính và Chức Năng

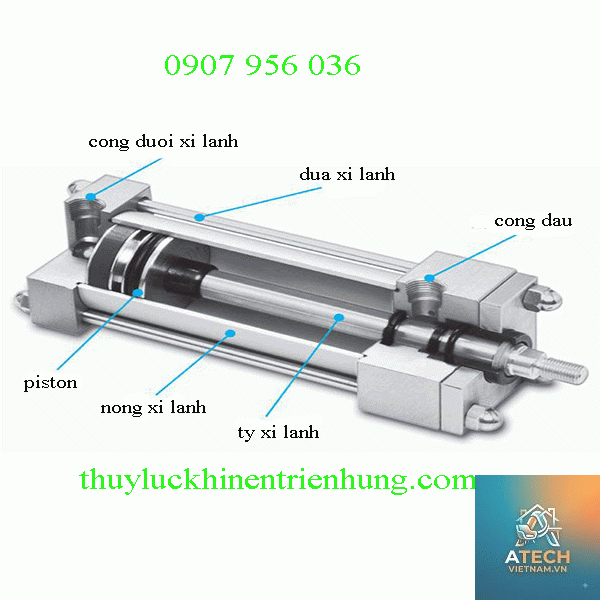

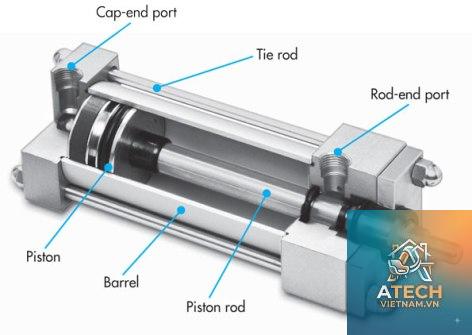

Để hiểu nguyên lý hoạt động xi lanh khí nén, cần nắm rõ từng bộ phận cấu thành và vai trò của chúng.
Ưu Điểm và Hạn Chế của Xi Lanh Khí Nén
| Ưu điểm | Nhược điểm |
|---|---|
|
|
|
So Sánh Xi Lanh Khí Nén và Xi Lanh Thủy Lực
Nhiều kỹ sư thường băn khoăn giữa khí nén và thủy lực. Bảng so sánh
| Tiêu chí | Xi lanh khí nén | Xi lanh thủy lực |
|---|---|---|
| Môi chất | Khí nén (không khí) | Dầu thủy lực |
| Áp suất làm việc | 4–10 bar | 50–350 bar |
| Lực đẩy | Trung bình | Rất lớn |
| Tốc độ | Cao, dễ điều chỉnh | Thấp hơn, cần van tiết lưu |
| Độ chính xác vị trí | Thấp trừ khi có servo | Cao (có thể giữ tải) |
| Bảo trì | Đơn giản | Phức tạp, dễ rò dầu |
| Chi phí | Thấp | Cao |
Ứng Dụng Thực Tế của Xi Lanh Khí Nén trong Công Nghiệp
Nhờ nguyên lý hoạt động xi lanh khí nén đơn giản nhưng hiệu quả, thiết bị này xuất hiện trong hầu hết các nhà máy. Một số ứng dụng tiêu biểu:
Sai Lầm Thường Gặp Khi Sử Dụng Xi Lanh Khí Nén và Cách Tránh
Dù thiết kế đơn giản, nhiều kỹ thuật viên vẫn mắc phải các lỗi cơ bản làm giảm tuổi thọ và hiệu suất của xi lanh. Cần tính lực dựa trên áp suất và diện tích, đồng thời cộng thêm hệ số an toàn 1.5–2.
Lưu Ý Quan Trọng Khi Thiết Kế Hệ Thống Xi Lanh Khí Nén
Để hệ thống vận hành ổn định và an toàn, cần tuân thủ các nguyên tắc sau:
- Tính toán lực kẹp hoặc đẩy ở cả hai chiều, đặc biệt với xi lanh tác động kép lực kéo luôn nhỏ hơn lực đẩy.
- Lắp van tiết lưu để điều chỉnh tốc độ piston, tránh hiện tượng giật hoặc va đập.
- Sử dụng van đảo chiều phù hợp (5/2 hoặc 5/3) cho xi lanh tác động kép.
- Kiểm tra áp suất làm việc tối đa của xi lanh, không vượt quá 10 bar với loại tiêu chuẩn.
- Đảm bảo không có rò rỉ ở các mối nối, cổng cấp khí và xả.
Hướng Dẫn Lựa Chọn Xi Lanh Khí Nén Phù Hợp
Khi chọn mua xi lanh, cần dựa trên các thông số kỹ thuật sau:
- Đường kính piston (bore): Xác định lực đẩy. Các kích thước phổ biến: 16, 20, 25, 32, 40, 50, 63, 80, 100 mm.
- Hành trình (stroke): Khoảng di chuyển cần thiết. Nên chọn hành trình lớn hơn nhu cầu thực tế 5–10 mm.
- Áp suất làm việc: Thông thường 4–8 bar, nhưng có loại chịu được 15 bar.
- Nhiệt độ môi trường: Gioăng tiêu chuẩn chịu được -20°C đến 80°C, loại đặc biệt lên đến 150°C.
- Loại tác động: Đơn hoặc kép tùy vào yêu cầu hồi tự động.
- Phụ kiện kèm: Giảm chấn, cảm biến từ, khớp nối.
Câu Hỏi Thường Gặp về Nguyên Lý Hoạt Động Xi Lanh Khí Nén
Xi lanh khí nén hoạt động như thế nào?
Xi lanh khí nén hoạt động dựa trên nguyên lý cấp khí nén vào một buồng để tạo áp suất đẩy piston, buồng còn lại xả khí. Điều khiển van đảo chiều sẽ thay đổi hướng chuyển động.
Tại sao xi lanh khí nén không giữ được vị trí?
Do khí nén có độ nén cao, xi lanh tiêu chuẩn không có khả năng khóa chặt. Để giữ vị trí, cần dùng van khóa (lock valve) hoặc xi lanh có phanh thủy lực.
Làm thế nào để tăng lực đẩy của xi lanh khí nén?
Tăng đường kính piston hoặc tăng áp suất khí nén trong giới hạn cho phép. Không nên dùng áp suất quá cao gây hư hỏng gioăng.
Xi lanh khí nén bao lâu thì cần bảo trì?
Trung bình sau 500.000 chu kỳ hoặc mỗi 6 tháng, cần kiểm tra gioăng, vệ sinh thân và thay dầu bôi trơn. Với môi trường nhiều bụi, thời gian rút ngắn còn 3 tháng.
Sự khác nhau giữa xi lanh tác động đơn và kép?
Xi lanh tác động đơn chỉ dùng khí nén cho một chiều, chiều hồi nhờ lò xo. Xi lanh tác động kép dùng khí nén cho cả hai chiều, cho phép điều khiển linh hoạt hơn.
Kết Luận
Hiểu rõ nguyên lý hoạt động xi lanh khí nén là nền tảng để thiết kế, lựa chọn và vận hành hệ thống khí nén hiệu quả. Từ cơ chế chênh lệch áp suất đến ứng dụng thực tế trong tự động hóa, mỗi chi tiết đều ảnh hưởng đến năng suất và độ bền thiết bị. Bằng cách nắm vững các yếu tố như lực, hành trình, áp suất và bảo trì định kỳ, bạn có thể khai thác tối đa tiềm năng của xi lanh khí nén trong mọi dây chuyền sản xuất. Đây là kiến thức không thể thiếu đối với kỹ sư cơ khí và chuyên gia tự động hóa muốn tối ưu chi phí và hiệu suất.
