Trong hệ thống tự động hóa và cơ khí, van khí nén đóng vai trò then chốt như một bộ phận điều khiển dòng khí, thay đổi hướng, áp suất và lưu lượng. Việc hiểu rõ đặc tính, cấu tạo và ứng dụng của từng loại van là yếu tố quyết định đến hiệu suất vận hành của toàn bộ hệ thống. Bài viết này cung cấp một bức tranh toàn diện về các loại van khí nén, từ nguyên lý cơ bản đến ứng dụng thực tiễn, giúp bạn đưa ra lựa chọn chính xác nhất.
Van khí nén là thiết bị cơ khí dùng để kiểm soát dòng khí nén trong hệ thống đường ống. Nó thực hiện các chức năng như đóng/mở, điều chỉnh lưu lượng, đảo chiều dòng khí hoặc xả áp suất dư. Mỗi loại van đều có cấu trúc cụm chi tiết (spool, piston, diaphragm) và nguyên lý hoạt động riêng biệt. Phân loại van thường dựa trên số cổng (port), số vị trí (position), cơ cấu tác động (solenoid, thủy lực, cơ khí) và chức năng (điều khiển hướng, áp suất, lưu lượng).
Phân Loại Chi Tiết Các Loại Van Khí Nén
Việc phân loại van khí nén có thể thực hiện theo nhiều tiêu chí khác nhau.
1. Phân Loại Theo Chức Năng Chính
Đây là cách phân loại trực quan nhất, dựa trên nhiệm vụ cụ thể mà van đảm nhiệm trong hệ thống.
Van đảo chiều (Directional Control Valve): Là loại phổ biến nhất, dùng để thay đổi hướng dòng khí vào các buồng xy lanh. Ký hiệu thường thấy là 3/2, 4/2, 5/2, 5/3 (ví dụ: van 5/2 nghĩa là 5 cổng, 2 vị trí).
Van một chiều (Check Valve): Cho phép khí đi theo một hướng duy nhất và chặn hướng ngược lại. ứng dụng trong việc giữ tải cho xy lanh hoặc bảo vệ máy nén.
Van tiết lưu (Flow Control Valve): Điều chỉnh tốc độ dòng khí, từ đó kiểm soát vận tốc của xy lanh. Van tiết lưu một chiều (one-way flow control) là dạng phổ biến, cho phép điều chỉnh tốc độ ở một hướng và tự do ở hướng kia.
Van áp suất (Pressure Control Valve): Bao gồm van giảm áp (giảm áp suất đầu ra), van an toàn (giới hạn áp suất tối đa) và van tuần tự (kích hoạt khi áp suất đạt ngưỡng). Van giảm áp thường được lắp ngay sau bộ lọc khí nén.
Van chặn (Shut-off Valve): Dùng để đóng hoàn toàn dòng khí, thường là van bi hoặc van cổng, phục vụ bảo trì, sửa chữa hệ thống.

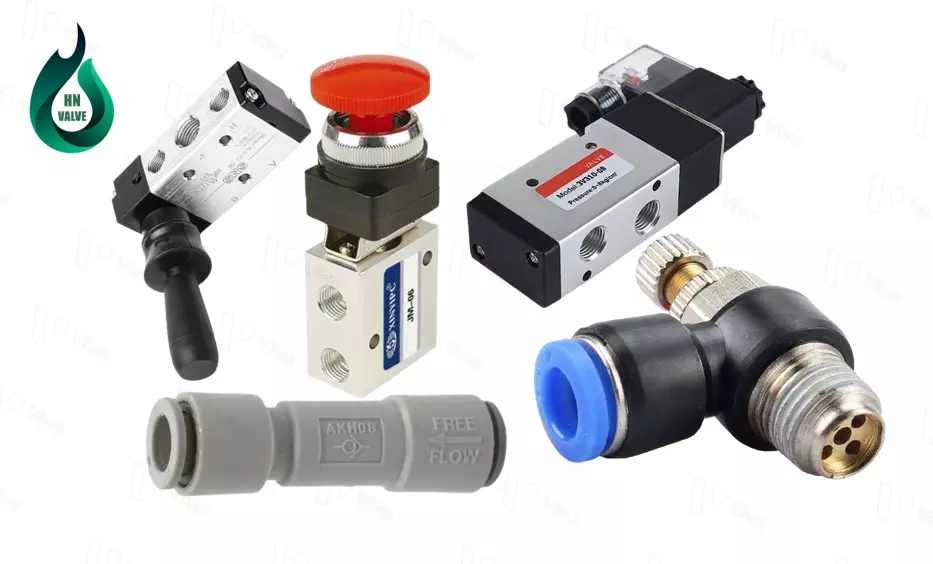

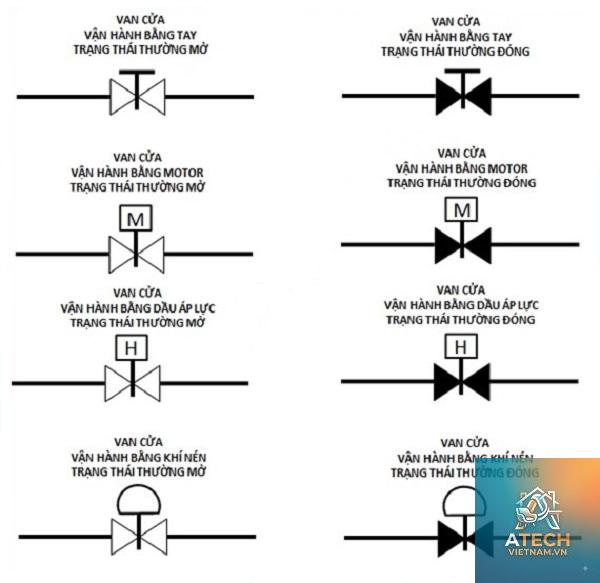

2. Phân Loại Theo Cơ Cấu Tác Động
Cơ cấu tác động quyết định cách van nhận tín hiệu để chuyển đổi trạng thái đóng/mở.
Loại tác động
Nguyên lý hoạt động
Ưu điểm chính
Ứng dụng điển hình
Điện từ (Solenoid)
Cuộn coil điện từ tạo lực hút, kéo piston hoặc spool.
Điều khiển nhanh, dễ kết nối PLC.
Dây chuyền tự động, robot.
Khí nén (Pneumatic pilot)
Áp suất khí nén từ tín hiệu điều khiển tác động lên piston phụ.
An toàn trong môi trường dễ cháy nổ.
Nhà máy hóa chất, khai thác mỏ.
Cơ khí (Mechanical – roller/plunger)
Con lăn, cần gạt hoặc nút ấn tác động trực tiếp lên spool.
Đơn giản, không cần nguồn điện/khí phụ.
Máy cắt, máy dập thủ công.
Thủy lực (Hydraulic pilot)
Dầu thủy lực tác động lên piston van.
Lực tác động lớn, ổn định.
Hệ thống thủy lực – khí nén kết hợp.

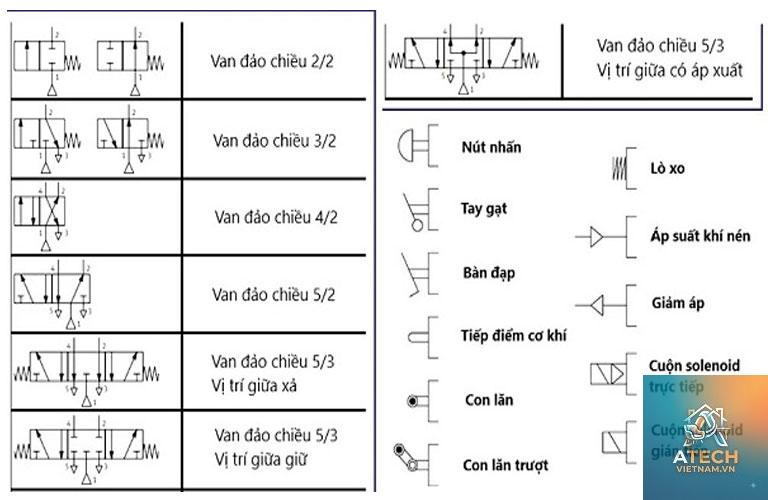

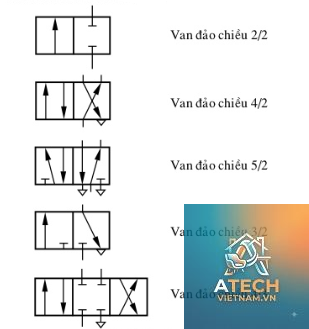

3. Phân Loại Theo Số Cổng Và Số Vị Trí
Đây là cách phân loại kỹ thuật chuẩn xác giúp người dùng chọn đúng van
Van 2/2: 2 cổng (1 vào, 1 ra) và 2 vị trí (đóng hoặc mở). Dùng làm van chặn hoặc xả đơn giản.
Van 3/2: 3 cổng (nạp, làm việc, xả) và 2 vị trí. Rất phổ biến cho xy lanh tác động đơn.
Van 4/2: 4 cổng (nạp, 2 cổng làm việc, xả) và 2 vị trí. Dùng cho xy lanh tác động kép, yêu cầu điều khiển hướng đơn giản.
Van 5/2: 5 cổng (nạp, 2 cổng làm việc, 2 cổng xả) và 2 vị trí. Giúp xả khí riêng biệt cho mỗi hướng, kiểm soát tốc độ xy lanh hiệu quả.
Van 5/3: 5 cổng và 3 vị trí, với vị trí trung tâm có thể là đóng kín (tất cả cổng đóng), giữ áp (các cổng làm việc bịt kín) hoặc xả tự do.ứng dụng trong hệ thống cần dừng xy lanh giữa hành trình.
Bảng So Sánh Các Loại Van Khí Nén Chính
Để dễ dàng so sánh và lựa chọn,
Loại Van
Chức năng chính
Số cổng/Vị trí
Phương thức tác động
Ứng dụng cụ thể

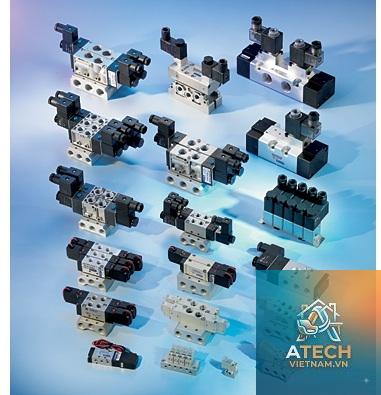

Van đảo chiều điện từ (Solenoid Valve)
Điều khiển hướng dòng khí
3/2, 4/2, 5/2, 5/3
Điện từ + khí nén pilot
Cấp khí cho xy lanh trong máy CNC, robot gắp, băng tải phân loại.
Van một chiều (Check Valve)
Chặn dòng chảy ngược
2/2
Lực lò xo và chênh áp
Giữ tải cho xy lanh, bảo vệ máy nén khỏi áp suất ngược.
Van tiết lưu một chiều (One-way Flow Control)
Điều chỉnh tốc độ xy lanh
2 cổng
Vít điều chỉnh + van một chiều tích hợp
Kiểm soát tốc độ đóng/mở cửa tự động, điều chỉnh tốc độ piston.
Van giảm áp (Pressure Regulator)
Duy trì áp suất đầu ra ổn định
2 cổng
Màng và lò xo điều chỉnh
Cung cấp áp suất ổn định cho các thiết bị phun sơn, kẹp phôi.
Van chặn bi (Ball Valve)
Đóng/mở hoàn toàn dòng khí
2 cổng
Tay quay hoặc cơ cấu cánh gạt
Làm van ngắt tổng trên đường ống chính, bảo trì cụm máy.
Van xả nhanh (Quick Exhaust Valve)
Tăng tốc độ xả khí từ xy lanh
3 cổng
Tự động dựa trên chênh áp
Ứng dụng cho xy lanh cần hành trình nhanh, tạo lực xả mạnh.
Nguyên Lý Hoạt Động Của Các Loại Van Khí Nén Điển Hình
Van Đảo Chiều 5/2 Hoạt Động Như Thế Nào?
Van 5/2 có 5 cổng: 1 cổng nạp (P), 2 cổng làm việc (A, B) và 2 cổng xả (R, S). Ở vị trí đầu tiên, cổng P thông với A, đồng thời B thông với R. Khi cuộn solenoid trái được kích hoạt, spool dịch chuyển sang phải, thiết lập P thông với B và A thông với S. Nhờ đó, xy lanh có thể đảo chiều chuyển động. Thời gian chuyển vị trí thường chỉ từ 10-30ms, đáp ứng nhu cầu tự động hóa tốc độ cao.
Van Tiết Lưu Một Chiều Điều Chỉnh Tốc Độ
Van này có cấu tạo gồm một vít điều chỉnh tiết diện dòng chảy kết hợp với một van một chiều. Khi khí đi theo hướng tự do (thường là hướng vào xy lanh), van một chiều mở hoàn toàn. Ngược lại, khi khí thoát ra, van một chiều đóng lại, buộc khí phải đi qua khe hở do vít điều chỉnh tạo ra. Bằng cách xoay vít, người dùng thay đổi tiết diện, từ đó kiểm soát lưu lượng xả và tốc độ xy lanh.
Ứng Dụng Thực Tế Của Các Loại Van Khí Nén
Mỗi ngành sản xuất đều có những yêu cầu riêng biệt, và việc lựa chọn van phù hợp giúp tối ưu hiệu quả vận hành.
Ngành ô tô: Sử dụng van solenoid và van tiết lưu để vận hành robot hàn, cẩu nâng linh kiện, thực hiện các thao tác kẹp, đẩy trên dây chuyền lắp ráp.
Ngành dược phẩm & thực phẩm: Van một chiều và van chặn bi inox đảm bảo dòng khí sạch, không nhiễm bẩn. Van tuần tự được dùng để vận hành xy lanh theo trình tự trong máy chiết rót.
Ngành đóng gói: Van đảo chiều nhỏ gọn điều khiển xy lanh đẩy sản phẩm, tạo chuyển động dập khuôn. Van xả nhanh giúp rút nhanh đầu dập, tăng năng suất.
Ngành cơ khí chế tạo: Các máy CNC, máy phay sử dụng van giảm áp để cung cấp áp suất ổn định cho đầu phun làm mát và hệ thống thay dao tự động.
Những Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Các Loại Van Khí Nén
Kinh nghiệm thực tế cho thấy nhiều kỹ thuật viên mắc phải các lỗi phổ biến dẫn đến giảm tuổi thọ và hiệu năng hệ thống.
Chọn sai kích cỡ van: Van quá nhỏ gây sụt áp, thiếu lực và tốc độ xy lanh. Van quá lớn làm tăng chi phí và tiêu hao khí nén dư thừa.
Bỏ qua tác động của môi trường: Sử dụng van điện từ tiêu chuẩn trong môi trường ẩm, bụi hoặc dễ cháy có thể gây chập, cháy hoặc giảm độ tin cậy.
Không lọc khí trước van: Hạt bụi, nước trong khí nén làm kẹt spool, mòn gioăng và rò rỉ nội bộ, khiến van hoạt động không chính xác.
Bỏ qua công suất cuộn coil (CEMF): Nếu điện áp dao động hoặc driver PLC không đủ dòng, van sẽ không đóng/mở đủ lực, dễ bị kẹt ở trạng thái trung gian.
Lắp đặt sai hướng cổng: Một số van một chiều, van tiết lưu yêu cầu lắp đúng chiều dòng chảy. Lắp ngược sẽ làm mất hoàn toàn chức năng.
Lưu Ý Quan Trọng Khi Lựa Chọn Và Bảo Dưỡng Các Loại Van Khí Nén
Để đảm bảo hệ thống vận hành trơn tru, hãy ghi nhớ những điểm sau:
Luôn kiểm tra áp suất và lưu lượng tối đa của van so với thông số kỹ thuật của hệ thống (thông thường áp suất làm việc của van thương phẩm từ 2-10 bar).
Chất liệu van: nhôm (phổ biến, nhẹ), thép không gỉ (chống ăn mòn), nhựa (dùng trong môi trường hóa chất nhẹ). Lựa chọn chất liệu phù hợp với môi trường khí và nhiệt độ.
Bảo dưỡng định kỳ: Vệ sinh bộ lọc gió nén, xả nước ngưng tụ. Kiểm tra độ kín của gioăng, thay thế ruột van (spool và seal kit) khi có dấu hiệu rò rỉ nội bộ.
Lưu trữ van điện từ ở nơi khô ráo, tránh nhiệt độ quá cao (trên 70°C) vì có thể làm hỏng cuộn coil và gioăng cao su.
Tham khảo datasheet của nhà sản xuất để biết chính xác luật điều khiển (dương chung/âm chung) và phụ kiện kết nối (cáp M12, đầu nối DIN).
Van 3/2 có 3 cổng, thường dùng cho xy lanh tác động đơn (chỉ có một buồng khí). Van 5/2 có 5 cổng, dùng cho xy lanh tác động kép, cho phép kiểm soát riêng biệt hai hướng vào/ra và hai đường xả, giúp tối ưu tốc độ và lực.
Làm sao để biết van khí nén bị rò rỉ nội bộ?
Khi xy lanh từ từ tụt xuống dù van đã ở vị trí trung tâm (trường hợp van trung tâm kiểu đóng kín), hoặc khi không kích hoạt van mà vẫn nghe tiếng xì khí ở cổng xả. Dấu hiệu khác là xy lanh chạy yếu, không đủ lực. Đo áp suất trực tiếp tại các cổng làm việc sẽ phát hiện rò rỉ.
Cần lưu ý gì khi chọn van solenoid cho hệ thống PLC?
Xác định điện áp cuộn coil (24V DC là phổ biến nhất), công suất tiêu thụ (thường 2-3W), và loại đầu nối (DIN 43650, M12). Nên trang bị diode freewheeling hoặc module snubber để chống xung điện áp khi ngắt cuộn coil, bảo vệ PLC.
Van tiết lưu một chiều nên lắp ở cửa vào hay cửa ra của xy lanh?
Nguyên tắc là điều khiển tốc độ bằng cách kiểm soát lưu lượng khí ra khỏi xy lanh (meter-out control). Do đó, van tiết lưu một chiều thường được lắp ở cửa xả khí (của xy lanh). Trường hợp cần điều khiển tốc độ vào (meter-in), van được lắp ở cửa nạp, nhưng ít ổn định hơn do ảnh hưởng của lực nén.
Hầu hết van giảm áp (combination FRL) có chức năng lọc và xả nước tự động hoặc bằng tay. Việc không xả nước định kỳ khiến nước tích tụ, làm hỏng màng van, gây nhiễu loạn áp suất đầu ra. Nên xả nước hàng ngày hoặc lắp bộ xả tự động phao cơ.
Kết Luận
Hệ thống khí nén hiện đại không thể thiếu các loại van chuyên dụng, từ van đảo chiều điện từ, van tiết lưu cho đến van an toàn và van một chiều. Việc nắm vững đặc tính kỹ thuật, lựa chọn đúng chủng loại dựa trên yêu cầu cụ thể (số cổng, loại tác động, chất liệu, áp suất) là chìa khóa để tối ưu hiệu suất và độ bền cho thiết bị. Hy vọng bài viết đã cung cấp đầy đủ kiến thức nền tảng và chuyên sâu giúp bạn tự tin hơn trong việc vận hành và bảo trì hệ thống van khí nén trong thực tế sản xuất.
