Piston là bộ phận cốt lõi trong hầu hết các dòng máy nén piston, đảm nhận nhiệm vụ chính là nén môi chất (khí, hơi, gas) lên áp suất cao. Cấu tạo piston máy nén quyết định trực tiếp đến hiệu suất, tuổi thọ và độ ổn định của toàn bộ hệ thống. Hiểu rõ từng chi tiết bên trong piston giúp kỹ thuật viên chẩn đoán sự cố, bảo trì đúng cách và tối ưu hóa quá trình vận hành.
Mỗi piston trong máy nén đều hoạt động theo nguyên lý chuyển động tịnh tiến bên trong xi lanh, thông qua trục khuỷu và thanh truyền. Thiết kế của nó phải chịu được nhiệt độ cao, ma sát lớn và áp lực biến thiên liên tục. Vì vậy, việc nắm vững các thành phần cấu tạo piston máy nén là điều bắt buộc đối với người làm trong lĩnh vực cơ khí, điện lạnh và khí nén.
Cấu tạo cơ bản của piston máy nén
Piston máy nén là một chi tiết hình trụ, thường được chế tạo từ gang hợp kim hoặc nhôm rèn. Nó bao gồm ba phần chính: đỉnh piston (phần tiếp xúc trực tiếp với môi chất nén), thân piston (phần dẫn hướng) và váy piston (phần dài hơn giúp ổn định chuyển động). Bên ngoài thân piston có các rãnh để lắp vòng găng (segments), đảm bảo kín khít giữa piston và thành xi lanh.
So với piston động cơ xe, cấu tạo piston máy nén có những điểm khác biệt rõ rệt: tỉ số nén thấp hơn nhưng yêu cầu độ bền cao hơn về mài mòn vì phải làm việc liên tục trong môi trường có dầu bôi trơn hoặc không dầu. Các rãnh vòng găng thường có độ sâu và khoảng cách được tính toán chính xác để tối ưu hiệu suất nén.
Chốt piston (wrist pin): Chi tiết hình trụ rỗng, kết nối piston với thanh truyền, cho phép chuyển động quay tương đối.
Vật liệu chế tạo piston máy nén
Vật liệu chế tạo ảnh hưởng lớn đến độ bền và khả năng chịu nhiệt của piston. Hai nhóm chính thường được sử dụng:
Vật liệu
Ưu điểm
Nhược điểm
Ứng dụng
Gang hợp kim (Grey cast iron hoặc ductile iron)
Chịu mài mòn tốt, ổn định nhiệt, giá thành hợp lý
Nặng hơn nhôm, dẫn nhiệt kém hơn
Máy nén khí công nghiệp, máy nén lạnh cỡ lớn
Nhôm hợp kim (Aluminum alloy – thường là 4032 hoặc 2618)
Nhẹ, dẫn nhiệt tốt, giảm quán tính
Chịu mài mòn kém hơn gang, dễ biến dạng ở nhiệt độ cao
Máy nén khí di động, máy nén lạnh tốc độ cao
Thép hợp kim
Cực kỳ bền, chịu được áp suất rất cao
Giá thành cao, khó gia công
Máy nén siêu cao áp (trên 300 bar)
Để bảo vệ bề mặt, piston thường được phủ lớp mạ thiếc hoặc xử lý nitriding nhằm tăng độ cứng và giảm ma sát trong giai đoạn chạy rà. Đối với máy nén không dầu, piston có thể được bọc teflon (PTFE) hoặc carbon để tự bôi trơn.
Phân loại piston máy nén theo cấu tạo và ứng dụng
Không phải mọi piston máy nén đều có cấu tạo giống nhau. Dựa vào số lượng cấp nén, dạng chuyển động và môi chất nén, người ta phân ra nhiều loại. Cấu tạo piston máy nén một cấp đơn giản, thường có đường kính lớn, hành trình dài.

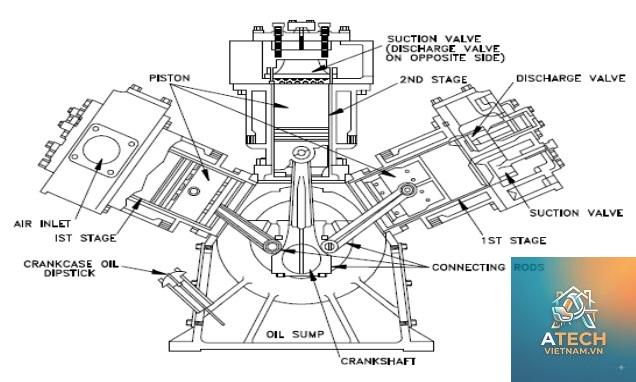

Piston đa cấp: Sử dụng trong máy nén nhiều cấp, mỗi cấp có piston riêng với đường kính giảm dần. Piston cấp thấp có kích thước lớn, piston cấp cao nhỏ hơn nhưng chịu áp lực lớn hơn.
Phân loại theo hướng chuyển động
Piston chuyển động tịnh tiến: Loại phổ biến nhất, piston di chuyển lên xuống trong xi lanh nhờ trục khuỷu.
Piston chuyển động quay (piston trục vít hoặc piston xoay): Thực chất là piston dạng cánh gạt hoặc rotor, nhưng trong máy nén piston truyền thống, chủ yếu là tịnh tiến.
Nguyên lý hoạt động liên quan đến cấu tạo piston máy nén
Piston hoạt động theo chu trình: hút – nén – xả. Khi piston đi xuống (hành trình hút), van hút mở, môi chất đi vào xi lanh. Khi piston đi lên (hành trình nén), van hút đóng, van xả mở, môi chất bị nén đến áp suất cao và thoát ra ngoài. Cấu tạo piston máy nén với các vòng găng đảm bảo độ kín giúp quá trình nén đạt hiệu suất tối đa.
Một yếu tố quan trọng là khe hở giữa piston và xi lanh (clearance). Nếu khe hở quá lớn, khí sẽ lọt từ trên xuống dưới (blow-by), làm giảm áp suất đầu ra và tăng nhiệt độ. Nếu khe hở quá nhỏ, piston dễ bị kẹt do giãn nở nhiệt. Vì vậy, thiết kế khe hở là một phần không thể tách rời trong cấu tạo piston máy nén.
Lợi ích và hạn chế của máy nén piston dựa trên cấu tạo
Lợi ích
Khả năng đạt áp suất rất cao (có thể lên đến 1000 bar đối với máy nén piston đặc biệt).
Cấu tạo piston máy nén đơn giản, dễ bảo trì, thay thế linh kiện.
Hiệu suất thể tích cao ở dải áp suất thấp và trung bình.
Phù hợp với nhiều loại môi chất: khí nén, gas lạnh, khí tự nhiên, hydro.
Hạn chế
Rung động và tiếng ồn lớn do chuyển động tịnh tiến.
Dòng khí không liên tục (có xung động) so với máy nén trục vít.
Mòn vòng găng và xi lanh là vấn đề thường gặp, đặc biệt trong môi trường bụi bẩn.
Kích thước và trọng lượng lớn hơn so với máy nén trục vít có cùng lưu lượng.
So sánh cấu tạo piston máy nén với các loại máy nén khác
Tiêu chí
Máy nén piston
Máy nén trục vít
Máy nén ly tâm
Bộ phận nén chính
Piston và xi lanh
Hai trục vít ăn khớp
Cánh quạt (impeller)
Chuyển động
Tịnh tiến
Quay liên tục
Quay tốc độ cao
Áp suất
Cao nhất (trên 500 bar)
Trung bình (thường đến 13 bar)
Thấp đến trung bình (đến 20 bar)
Độ ồn
Cao
Trung bình
Thấp
Dòng khí
Xung động
Liên tục
Liên tục
Bảo trì
Thường xuyên (vòng găng, van)
Định kỳ dầu, vòng bi
Ít hơn
Nhờ cấu tạo piston máy nén đơn giản nên máy nén piston vẫn chiếm ưu thế trong các ứng dụng cần áp suất cao, lưu lượng nhỏ và chi phí đầu tư thấp. Ngược lại, máy nén trục vít thích hợp cho nhu cầu khí liên tục, ồn thấp.
Ứng dụng thực tế của các dạng cấu tạo piston máy nén
Trong hệ thống lạnh và điều hòa không khí

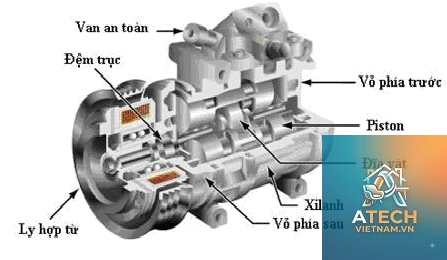

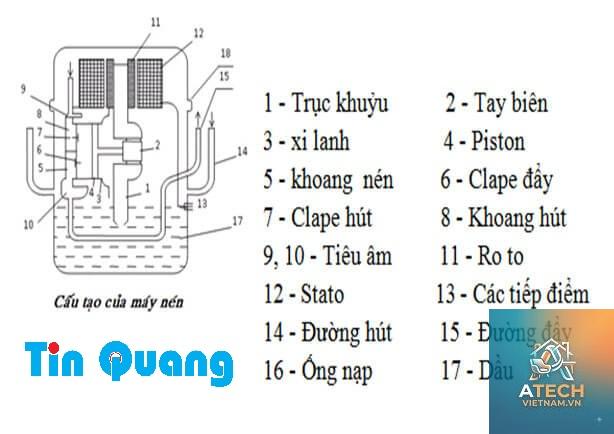

Máy nén piston được dùng phổ biến trong tủ lạnh gia đình, máy điều hòa cỡ nhỏ (công suất dưới 5 HP). Piston trong máy nén lạnh thường có đường kính nhỏ, hành trình ngắn, được làm từ gang hoặc thép. Vòng găng thường sử dụng bằng thép hoặc PTFE để chịu được dầu lạnh và gas.
Trong ngành khí nén công nghiệp

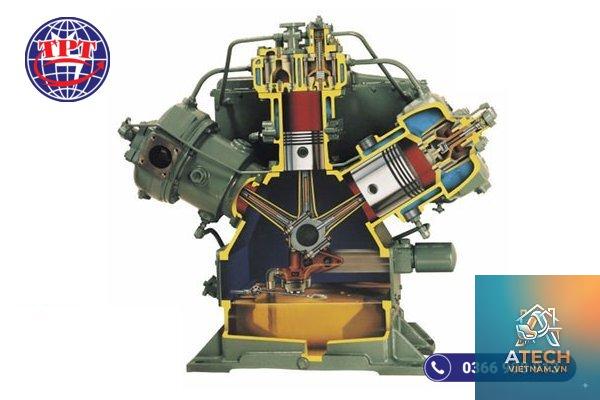

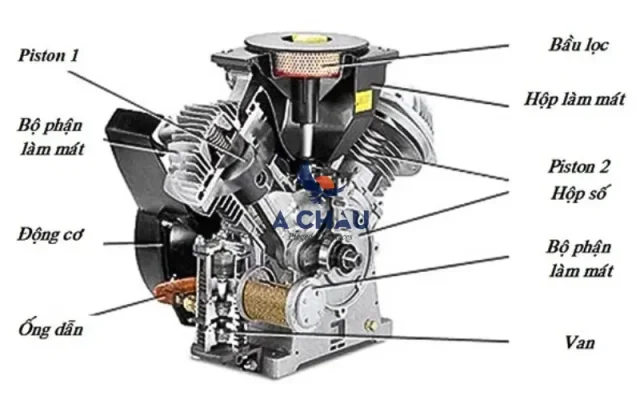

Máy nén khí piston hai cấp hoặc ba cấp thường được dùng trong các xưởng sửa chữa ô tô, trạm khí nén nhỏ, thiết bị y tế. Cấu tạo piston máy nén khí công nghiệp thường có van đĩa hoặc van lá, piston gang đúc.
Trong công nghiệp dầu khí và hóa chất
Máy nén piston siêu cao áp dùng để nén khí hydro, heli hoặc khí tự nhiên. Piston thường có kết cấu đặc biệt: đỉnh piston gia cố, thân piston được xử lý bề mặt chịu mài mòn, sử dụng vòng găng dạng lò xo.
Sai lầm thường gặp khi bảo trì cấu tạo piston máy nén và cách khắc phục
Sai lầm 1: Không đo khe hở piston – xi lanh
Nhiều kỹ thuật viên thay piston hoặc vòng găng mới mà không kiểm tra khe hở. Kết quả piston bị kẹt hoặc mòn nhanh. Cách khắc phục: Dùng feeler gauge đo khe hở giữa piston và xi lanh theo đúng thông số nhà sản xuất (thường từ 0,02 mm đến 0,10 mm tùy kích thước).
Sai lầm 2: Lắp sai thứ tự hoặc chiều vòng găng
Vòng găng thường có mặt đánh dấu (TOP) hướng lên trên. Lắp ngược chiều sẽ làm tăng tiêu hao dầu và giảm hiệu suất nén. Cần dùng dụng cụ chuyên dụng để lắp vòng găng tránh bị xoắn.
Sai lầm 3: Bôi trơn không đúng loại
Dùng dầu có độ nhớt thấp hơn yêu cầu sẽ làm mòn nhanh vòng găng. Ngược lại, dầu quá đặc gây cặn carbon trên đỉnh piston. Phải tra cứu hướng dẫn sử dụng để chọn dầu phù hợp.
Lưu ý quan trọng khi thiết kế và lựa chọn cấu tạo piston máy nén
Hệ số giãn nở nhiệt: Piston làm từ nhôm giãn nở nhiều hơn xi lanh gang, cần tính toán khe hở khi máy nén hoạt động ở nhiệt độ cao.
Chiều dài váy piston: Váy càng dài, dẫn hướng càng tốt nhưng dễ bị méo do nhiệt. Thiết kế tối ưu thường có váy ngắn kết hợp với gân tản nhiệt.
Tỉ số nén và lực tác dụng: Piston phải chịu lực nén lớn gấp nhiều lần. Do đó, chốt piston và thanh truyền cần được tính toán theo độ bền mỏi.
Vật liệu vòng găng: Vòng găng thường làm từ gang chịu mài mòn hoặc thép lò xo. Đối với máy nén lạnh không dầu, vòng găng bằng carbon hoặc PTFE là bắt buộc.
Các câu hỏi thường gặp (FAQ) về cấu tạo piston máy nén
Piston máy nén có mấy loại vòng găng?
Thông thường có hai loại chính: vòng găng khí (compression ring) giữ kín trong hành trình nén, và vòng găng dầu (oil ring) giúp quét dầu thừa trên thành xi lanh. Tùy vào thiết kế, mỗi piston có từ 2 đến 5 vòng găng.
Cấu tạo piston máy nén có dùng đệm kín không?
Không, đệm kín chỉ dùng ở các bề mặt tĩnh (nắp xi lanh, thân máy). Giữa piston và xi lanh, độ kín được tạo bởi vòng găng và lớp dầu bôi trơn. Tuy nhiên, máy nén không dầu có thể dùng vòng piston bằng graphite tự bôi trơn.
Tại sao piston máy nén thường bị mòn lệch một bên?
Nguyên nhân chính là do lực ngang từ thanh truyền đẩy piston ép vào một phía xi lanh. Hiện tượng này gọi là piston slap. Để giảm thiểu, thiết kế piston có độ lệch tâm nhẹ (offset pin) hoặc sử dụng váy piston dài.
Khi nào cần thay piston máy nén?
Khi đo khe hở giữa piston và xi lanh vượt quá giới hạn cho phép (thường gấp đôi giá trị tiêu chuẩn), hoặc phát hiện vết nứt, rỗ bề mặt do cavitation. Một dấu hiệu khác là áp suất đầu ra giảm rõ rệt kèm tiếng gõ bất thường.
Vòng găng piston máy nén nên thay theo chu kỳ nào?
Tùy vào điều kiện vận hành, nhưng trung bình mỗi 2000-4000 giờ nên kiểm tra và thay nếu cần. Đối với máy nén khí công nghiệp, định kỳ đại tu thường là 1-2 năm một lần.
Kết luận
Cấu tạo piston máy nén là một chủ đề kỹ thuật đòi hỏi sự tỉ mỉ trong từng chi tiết. Từ đỉnh piston, thân, rãnh vòng găng cho đến chốt kết nối, mỗi bộ phận đều có vai trò riêng biệt trong việc đảm bảo hiệu suất nén và tuổi thọ thiết bị. Khi nắm vững kiến thức này, người vận hành và bảo trì có thể chủ động phát hiện sớm các dấu hiệu bất thường, từ đó tối ưu hóa thời gian hoạt động và giảm chi phí sửa chữa.
Để đảm bảo máy nén hoạt động ổn định, hãy luôn chọn đúng vật liệu piston phù hợp với môi chất nén, tuân thủ khe hở kỹ thuật và bảo dưỡng vòng găng định kỳ. Dù công nghệ máy nén trục vít và ly tâm ngày càng phổ biến, máy nén piston với cấu tạo đơn giản, tin cậy vẫn giữ vững vị thế trong các ứng dụng áp suất cao và chi phí thấp.
