Trong quá trình sửa chữa và bảo dưỡng động cơ, thuật ngữ “độ côn xilanh” xuất hiện thường xuyên. Đây là một khái niệm kỹ thuật quan trọng, liên quan trực tiếp đến hiệu suất và tuổi thọ của động cơ đốt trong. Độ côn xilanh là mức độ hao mòn không đều theo chiều dọc của thành xilanh, tạo thành hình dạng giống hình nón cụt thay vì hình trụ tròn đều đặn ban đầu. Hiểu rõ độ côn xilanh là gì sẽ giúp bạn đánh giá chính xác tình trạng động cơ, đưa ra quyết định đúng đắn trong bảo dưỡng và sửa chữa.
Độ côn xilanh thể hiện sự chênh lệch đường kính giữa các vị trí khác nhau trên cùng một xilanh. Thông thường, phía trên cùng của xilanh (gần buồng đốt) mòn nhiều hơn so với phía dưới (gần trục khuỷu) do chịu áp suất cao hơn từ quá trình cháy và nhiệt độ lớn hơn. Kết quả là xilanh có đường kính phía trên lớn hơn phía dưới, tạo ra độ côn âm hoặc độ côn dương tùy theo vị trí đo.
Đơn vị đo độ côn thường là milimét hoặc micromét, được xác định bằng hiệu số giữa hai giá trị đường kính đo tại hai điểm cách nhau một khoảng nhất định dọc theo chiều dài xilanh. Công thức tính độ côn cơ bản: Độ côn = Đường kính phía trên – Đường kính phía dưới (tính theo cùng một hướng đo).
Nguyên Nhân Hình Thành Độ Côn Xilanh
Độ côn xilanh không xuất hiện ngẫu nhiên. Nó là kết quả của các yếu tố tác động lâu dài trong quá trình vận hành động cơ:
Áp suất cháy không đồng đều: Vùng xilanh gần buồng đốt chịu áp suất cực đại cao nhất, khiến bề mặt xilanh bị mài mòn nhiều hơn.
Nhiệt độ chênh lệch: Phần trên cùng của xilanh có nhiệt độ làm việc cao hơn từ 100-200°C so với phần dưới. Sự giãn nở nhiệt không đều làm biến dạng hình học ban đầu.
Bôi trơn khu vực đỉnh piston: Vòng găng trên cùng (gần đỉnh piston) chịu áp lực lớn nhất, đồng thời vùng bôi trơn ở đây khó khăn hơn do nhiệt độ cao dễ làm cháy dầu.
Ma sát ra vào piston: Khi piston di chuyển từ Điểm Chết Trên xuống Điểm Chết Dưới, lực ngang thay đổi, tạo ra mô men lật làm tăng ma sát tại các vùng biên.
Chất lượng vật liệu xilanh và nhiệt luyện: Thép hợp kim hoặc gang đúc có độ cứng không đồng nhất dễ bị mòn không đều hơn.
Phân Loại Độ Côn Xilanh
Không phải tất cả độ côn đều giống nhau. Dựa vào hình dạng và hướng đo, người ta phân loại như sau:
Độ Côn Dọc (Longitudinal Taper)
Đây là dạng phổ biến nhất, xảy ra theo chiều dọc của xilanh. Phần lớn động cơ có độ côn dương (diametre trên lớn hơn dưới). Ngược lại, có trường hợp độ côn âm khi phía dưới mòn nhiều hơn (thường do piston đập vào thành xilanh phía dưới khi tải nặng hoặc do lệch trục).
Độ Méo (Ovality) Và Mối Liên Hệ Với Độ Côn
Độ méo là sự mòn không đều theo chu vi xilanh, tạo ra hình elip. Độ côn diễn ra theo chiều dài, còn độ méo diễn ra theo chu vi. Cả hai thường xuất hiện đồng thời. Khi kiểm tra, kỹ thuật viên cần đo độ côn và độ méo riêng biệt vì chúng có nguyên nhân và cách khắc phục khác nhau.
Thông số
Độ Côn
Độ Méo
Hướng đo
Dọc theo chiều dài xilanh
Ngang qua đường kính xilanh (nhiều hướng)
Nguyên nhân chính
Áp suất, nhiệt độ, bôi trơn dọc trục
Lực ngang, biến dạng khi siết bu lông
Vị trí mòn nhiều nhất
Gần đỉnh xilanh
Vuông góc với đường tâm trục khuỷu (thường ở hai bên)
Đơn vị đo
mm (chênh lệch theo chiều dài)
mm (chênh lệch giữa đường kính lớn nhất và nhỏ nhất trên cùng một tiết diện)
Ảnh Hưởng Của Độ Côn Xilanh Đến Hiệu Suất Động Cơ
Độ côn xilanh vượt quá giới hạn cho phép sẽ gây ra nhiều vấn đề nghiêm trọng:
Giảm áp suất nén: Khe hở giữa piston và xilanh phía trên lớn hơn, làm thoát khí cháy xuống cacte, giảm hiệu suất động cơ.
Tiêu hao dầu nhớt cao: Vòng găng không bám kín vào thành xilanh, dầu lọt vào buồng đốt gây khói xanh.
Tăng tiếng ồn và rung động: Piston bị nghiêng, va đập vào thành xilanh khi đổi hướng chuyển động.
Mòn vòng găng nhanh hơn: Vòng găng phải làm việc trong điều kiện không đều, dễ gãy hoặc mất tính đàn hồi.
Giảm công suất và tăng tiêu hao nhiên liệu: Do hòa khí cháy không hoàn toàn và tổn thất cơ khí gia tăng.
Nguy cơ cháy kích nổ: Buồng đốt bị lọt dầu làm thay đổi tỉ số nén và gây cháy không kiểm soát.
Tiêu Chuẩn Kỹ Thuật Và Giá Trị Cho Phép
Nhà sản xuất thường quy định dung sai độ côn tối đa cho mỗi dòng động cơ. Thông thường, độ côn cho phép nằm trong khoảng 0.01-0.05 mm đối với động cơ ô tô và xe máy nhỏ. Đối với động cơ tàu thủy hoặc diesel công suất lớn, con số này có thể lên tới 0.1-0.2 mm tùy thiết kế.
Ví dụ, một số tiêu chuẩn tham khảo:
Động cơ xăng thường: độ côn tối đa 0.03-0.05 mm trên toàn bộ chiều dài xilanh
Động cơ diesel: độ côn tối đa 0.05-0.08 mm
Động cơ xe có tăng áp: yêu cầu khắt khe hơn, thường dưới 0.03 mm
Nếu độ côn vượt quá giới hạn, xilanh cần được doa lại hoặc thay lót xilanh mới. Trong trường hợp động cơ xilanh liền khối, giải pháp doa (rebore) kết hợp thay piston size lớn hơn là phổ biến.
Quy Trình Kiểm Tra Độ Côn Xilanh Chính Xác
Việc đo độ côn xilanh chỉ thực hiện được khi tháo nắp máy và tháo thanh truyền, piston ra khỏi xilanh. Các bước thực hiện:
Làm sạch bề mặt xilanh: Loại bỏ hoàn toàn cặn bám, mạt sắt bằng giẻ sạch và dung dịch làm sạch.

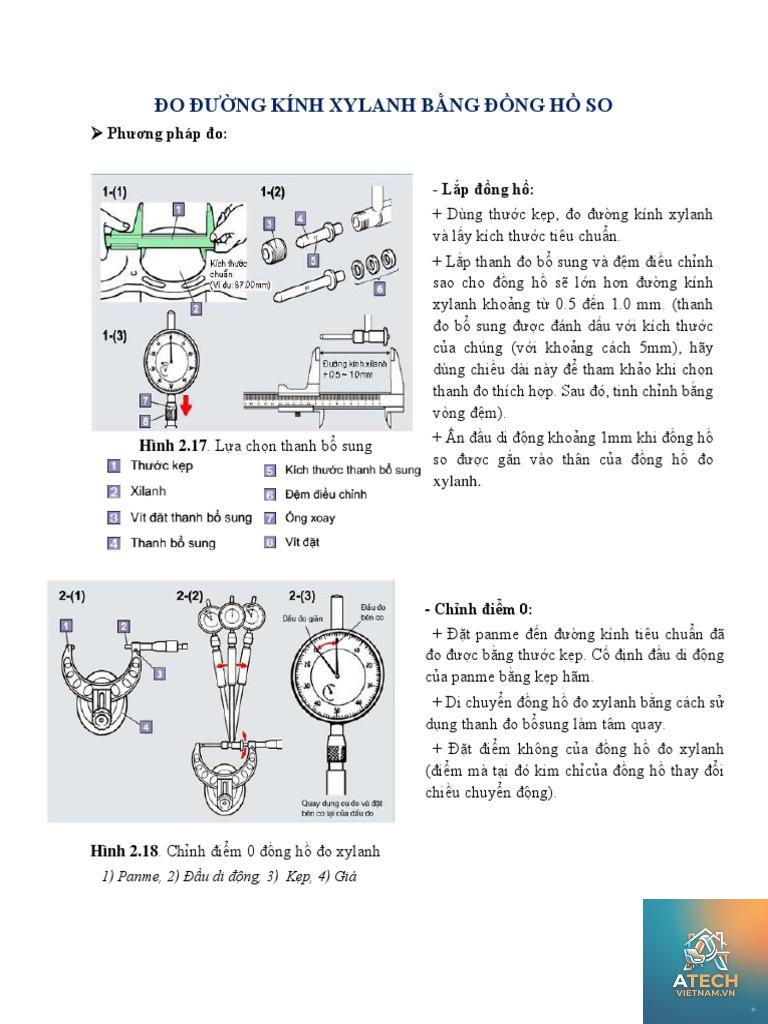

Chọn dụng cụ đo phù hợp: Thước cặp đồng hồ so (dial bore gauge) là thiết bị chuyên dụng cho đo độ côn và độ méo. Nếu không có, có thể dùng panme đo trong kết hợp micromet ngoài.

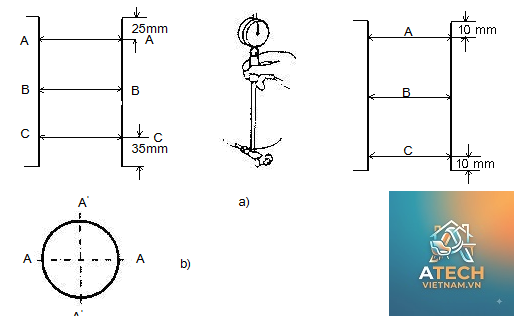

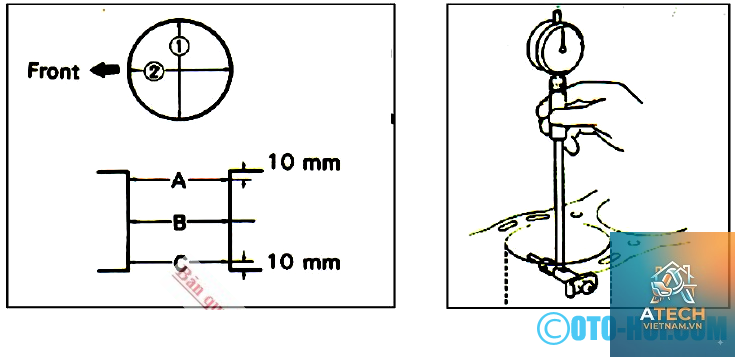

Xác định các điểm đo chuẩn: Theo tiêu chuẩn, đo tại 3 vị trí theo chiều dọc: A (gần đỉnh xilanh, cách đỉnh khoảng 10-15 mm), B (giữa xilanh), C (gần đáy xilanh, cách đáy khoảng 10-15 mm).

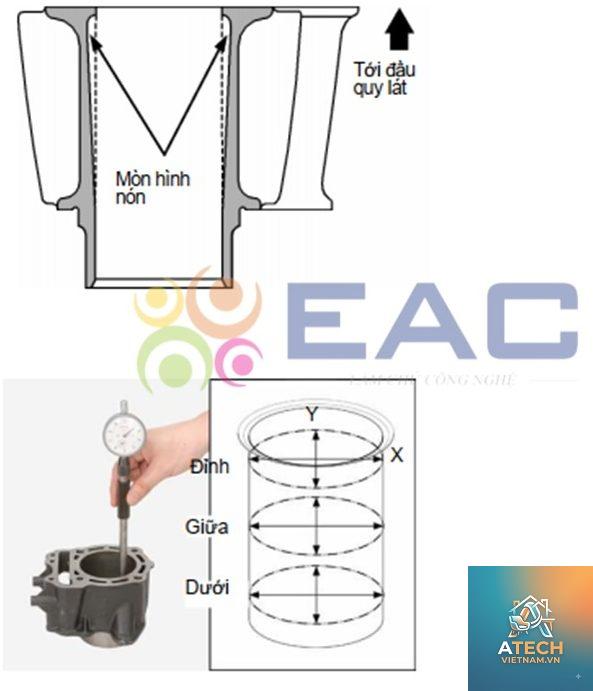

Đo theo hai hướng vuông góc: Tại mỗi vị trí A, B, C, đo đường kính theo hướng song song với đường tâm trục khuỷu (X) và hướng vuông góc với trục khuỷu (Y).
Tính toán độ côn: Độ côn theo hướng X = Trị số tại A (hướng X) – Trị số tại C (hướng X). Tương tự cho hướng Y. Lấy giá trị lớn hơn giữa hai hướng làm độ côn tổng thể.
So sánh với tiêu chuẩn: Nếu kết quả vượt giới hạn nhà sản xuất, cần can thiệp sửa chữa.
Lưu Ý Khi Đo Bằng Đồng Hồ So Trong
Hiệu chuẩn đồng hồ về 0 tại đường kính danh nghĩa trước khi đo.
Đảm bảo thước đo đặt vuông góc với tâm xilanh, tránh xiên lệch.
Thực hiện ít nhất 2 lần đo cho mỗi vị trí để kiểm tra độ lặp.
Ghi lại nhiệt độ của xilanh tại thời điểm đo vì sự giãn nở nhiệt có thể gây sai số.
Các Phương Pháp Khắc Phục Khi Độ Côn Xilanh Quá Lớn
Khi độ côn xilanh vượt quá dung sai cho phép, có ba hướng xử lý chính:
Doa Xilanh (Rebore)
Đây là phương pháp phổ biến nhất cho động cơ xilanh gang hoặc thép liền khối. Kỹ thuật viên sử dụng máy doa chuyên dụng để mở rộng xilanh đến một size lớn hơn (thường tính bằng 0.25, 0.50, 0.75 hoặc 1.00 mm so với đường kính gốc). Sau đó, piston và vòng găng theo size oversize tương ứng được lắp vào. Yêu cầu lòng xilanh sau doa phải đảm bảo độ côn không quá 0.01 mm và độ nhám bề mặt phù hợp (thường là Ra 0.2-0.4 µm).
Thay Lót Xilanh (Sleeve)
Đối với động cơ có lót xilanh rời (sẵn lót hoặc ép lót), có thể thay lót mới. Lót xilanh được ép hoặc lắp vào thân máy, sau đó có thể được doa thêm nếu cần. Giải pháp này thường cho tuổi thọ cao và khả năng chịu mòn tốt hơn so với doa lên oversize trên xilanh liền khối.
Phục Hồi Bề Mặt Bằng Xi Mạ Hoặc Hàn
Trong công nghiệp nặng, một số xilanh được phục hồi bằng công nghệ hàn đắp hoặc xi mạ crom cứng. Phương pháp này ít phổ biến hơn do chi phí cao và kỹ thuật phức tạp, chỉ áp dụng cho động cơ cỡ lớn hoặc động cơ tàu thủy.
Sai Lầm Thường Gặp Khi Đánh Giá Và Xử Lý Độ Côn Xilanh
Chỉ đo ở một vị trí: Nhiều thợ máy chỉ đo tại vị trí giữa hoặc dưới xilanh, bỏ qua phần trên nơi mòn nhiều nhất, dẫn đến đánh giá không chính xác.
Không phân biệt độ côn với độ méo: Khi kiểm tra, cần đo cả hai thông số riêng biệt. Chỉ đo một hướng có thể bỏ sót khuyết tật.
Sử dụng dụng cụ đo sai: Dùng thước cặp cơ khí thay vì đồng hồ đo trong cho kết quả thiếu chính xác do độ phân giải thấp.
Bỏ qua việc làm sạch kỹ: Cặn bám trong xilanh khiến que đo bị kẹt hoặc đọc sai.
Chỉ thay piston mà không xử lý độ côn: Khi piston mới size tiêu chuẩn được lắp vào xilanh đã mòn côn, khe hở piston-xilanh sẽ không đều, động cơ vẫn hoạt động kém.
Doa xilanh quá mức: Không có kế hoạch size future, dẫn đến phải thay xilanh hoặc block máy sau lần doa thứ hai.
Dấu Hiệu Nhận Biết Độ Côn Xilanh Qua Hoạt Động Của Động Cơ
Trước khi tháo máy, người lái xe hoặc kỹ thuật viên có thể nhận biết thông qua các triệu chứng:
Động cơ hao dầu bất thường, khói xanh mờ hoặc xanh lam từ ống xả, đặc biệt khi tăng ga đột ngột.
Công suất yếu kém, khó tăng tốc, tiêu hao nhiên liệu cao hơn bình thường 10-20%.
Tiếng gõ kim loại (piston slap) khi máy nguội, giảm dần khi máy nóng lên. Nếu tiếng gõ nghe rõ cả khi máy nóng, độ côn đã rất lớn.
Áp suất nén giảm không đều giữa các xilanh, đặc biệt xilanh có độ côn cao thường có áp suất nén thấp nhất.
Bugis đánh lửa muộn hoặc có muội dầu đen, ướt do dầu lọt vào buồng đốt.
Tuy nhiên, những dấu hiệu trên có thể do nhiều nguyên nhân khác (piston mòn, vòng găng gãy, xupap hở…), do đó dấu hiệu chắc chắn nhất vẫn là đo trực tiếp bằng dụng cụ.
Độ Côn Xilanh Và Các Yếu Tố Liên Quan Trong Kỹ Thuật Sửa Chữa
Mối Quan Hệ Giữa Độ Côn Và Vòng Găng
Vòng găng có nhiệm vụ làm kín buồng đốt, kiểm soát dầu và truyền nhiệt. Khi xilanh có độ côn, vòng găng không thể tự do ôm sát thành xilanh trên toàn bộ hành trình. Tại vùng đường kính lớn, vòng găng hở ra tạo khe hở cho khí lọt. Tại vùng đường kính nhỏ, vòng găng bị nén quá mức gây mòn nhanh hoặc gãy. Vì thế, độ côn ảnh hưởng trực tiếp đến tuổi thọ bộ vòng găng.
Độ Côn Và Áp Suất Nén
Áp suất nén là chỉ số quan trọng để đánh giá tình trạng xilanh. Trong thực tế, một xilanh có độ côn 0.05 mm có thể mất tới 10-15% áp suất nén so với xilanh mới. Độ côn càng cao thì tỷ lệ lọt khí càng lớn, đặc biệt ở giai đoạn nén và nổ.
Tuổi Thọ Động Cơ Sau Sửa Chữa
Nếu chỉ thay vòng găng mà không xử lý độ côn, động cơ chỉ chạy tốt trong vài nghìn km trước khi lại xuất hiện hao dầu và yếu. Sau doa xilanh và thay piston đúng size, tuổi thọ có thể kéo dài thêm 50.000-100.000 km đối với động cơ xe hơi, tùy chế độ bảo dưỡng.
Độ côn xilanh ảnh hưởng đến độ hao dầu như thế nào?
Độ côn làm tăng khe hở giữa vòng găng và thành xilanh ở vùng phía trên, nơi áp suất buồng đốt lớn. Dầu bôi trơn thành xilanh bị hút vào buồng đốt cùng với khí nén và khí cháy, đốt cháy tạo khói xanh. Mỗi 0.02 mm độ côn tăng thêm có thể làm hao dầu thêm 0.1-0.3 lít/1.000 km tùy loại động cơ.
Có thể đo độ côn xilanh mà không cần tháo động cơ không?
Không thể đo chính xác độ côn mà không tháo nắp xilanh và piston. Các phương pháp gián tiếp như đo áp suất nén, kiểm tra dầu bằng que thăm dầu, hoặc dùng borescope chỉ cho thấy dấu hiệu hư hỏng chứ không đo được giá trị độ côn cụ thể.
Độ côn xilanh có thể tự phục hồi được không?
Không. Hao mòn là dạng biến dạng vĩnh viễn của kim loại. Không có phương pháp nào trong quá trình vận hành có thể khôi phục lại hình dạng hình trụ ban đầu cho xilanh đã bị mòn côn.
Nên sử dụng đồng hồ so loại nào để đo độ côn xilanh?
Đồng hồ so dạng đồng hồ quay số (dial indicator) gắn trên thước cặp chuyên dụng (bore gauge) là thiết bị tiêu chuẩn. Phạm vi đo từ 50-300 mm tùy theo kích thước xilanh, độ chia thường là 0.01 mm hoặc 0.001 inch. Các dòng Mitutoyo, Starrett hoặc Align chính hãng cho độ chính xác cao. Nếu làm dịch vụ chuyên nghiệp, nên đầu tư loại có độ phân giải 0.001 mm.
Rất nguy hiểm, đặc biệt khi động cơ hoạt động ở tốc độ cao. Piston có thể bị kẹt hoặc gãy vòng găng, dẫn đến hư hỏng nặng hơn như gãy thanh truyền, vỡ piston hoặc thủng lòng xilanh. Ngoài ra, động cơ giảm mô-men xoắn đột ngột, tăng nguy cơ mất lái (trên xe).
Lưu Ý Quan Trọng Trong Bảo Dưỡng Định Kỳ Để Giảm Thiểu Độ Côn Xilanh
Yếu tố
Tác động đến độ côn
Biện pháp phòng ngừa
Dầu động cơ
Dầu kém chất lượng hoặc hao mòn nhanh khiến ma sát tăng, mòn xilanh nhanh hơn
Dùng dầu đúng cấp độ nhớt và thay dầu đúng hạn (5.000-10.000 km tùy loại)
Làm mát
Nhiệt độ xilanh không ổn định gây giãn nở nhiệt lệch, tăng độ côn
Kiểm tra nước làm mát, la-zăng, van hằng nhiệt định kỳ
Hệ thống lọc khí
Bụi bẩn lọt vào xilanh là nguyên nhân gây mài mòn nhanh
Thay lọc gió đúng lịch, vệ sinh đường ống nạp
Chế độ tải
Quá tải liên tục tăng áp suất đỉnh buồng đốt, làm mòn phần trên xilanh
Không chở quá tải, tránh tăng tốc đột ngột khi máy nguội
Bảo dưỡng vòng găng
Vòng găng mất đàn hồi làm tăng khe hở piston-xilanh
Khi thay vòng găng, nên đồng thời kiểm tra xilanh và thay nếu cần
Kết Luận
Độ côn xilanh là hiện tượng hao mòn hình nón bên trong lòng xilanh do áp suất cháy, nhiệt độ và ma sát không đều gây ra. Việc xác định chính xác độ côn xilanh đóng vai trò then chốt trong chẩn đoán tình trạng động cơ, đặc biệt khi xe có dấu hiệu hao dầu, yếu máy. Kiểm tra bằng đồng hồ đo trong theo đúng quy trình 3 vị trí và 2 hướng giúp có số liệu tin cậy. Nếu vượt quá dung sai cho phép, cần tiến hành doa xilanh hoặc thay lót xilanh kết hợp thay piston oversize. Bảo dưỡng đúng cách, sử dụng dầu nhớt chất lượng và vận hành hợp lý sẽ kéo dài tuổi thọ xilanh, giảm thiểu độ côn phát sinh. Nắm vững kiến thức về độ côn xilanh là gì giúp bạn trở thành người sử dụng và sửa chữa thông thái, đảm bảo động cơ luôn vận hành ở trạng thái tốt nhất.
