Phân Loại Chi Tiết Các Loại Relay Thông Dụng Nhất Trong Kỹ Thuật Điện Và Tự Động Hóa

Mục Lục

Giới Thiệu Tổng Quan Về Các Loại Relay

Relay là một thiết bị điện không thể thiếu trong hệ thống điều khiển và bảo vệ mạch điện. Hiểu rõ các loại relay giúp kỹ sư và kỹ thuật viên chọn đúng linh kiện cho từng ứng dụng cụ thể. Trong bài viết này, chúng

Relay Là Gì? Bản Chất Và Nguyên Lý Hoạt Động Cốt Lõi

Relay là một công tắc điều khiển bằng điện từ hoặc bán dẫn, cho phép mạch công suất nhỏ điều khiển mạch công suất lớn. Nguyên lý cơ bản: khi dòng điện chạy qua cuộn dây, từ trường sẽ hút hoặc đẩy tiếp điểm, đóng ngắt mạch thứ cấp. Thiết bị này đóng vai trò cách ly điện giữa mạch điều khiển và mạch tải, đảm bảo an toàn cho hệ thống.

Relay ra đời từ cuối thế kỷ 19 và không ngừng phát triển. Ngày nay, các loại relay được chia thành hai nhóm chính: relay cơ khí (điện từ) và relay bán dẫn (solid-state relay). Mỗi nhóm lại có nhiều biến thể khác nhau, phù hợp với từng nhu cầu sử dụng.

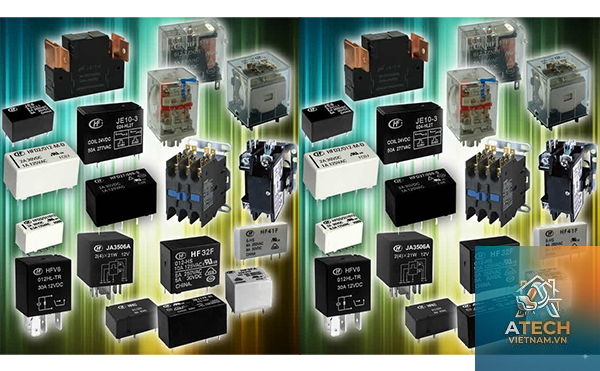

Phân Loại Relay Theo Nguyên Lý Hoạt Động

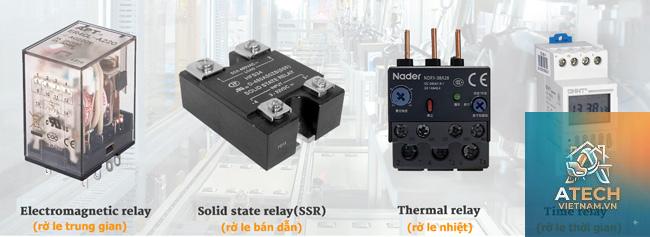

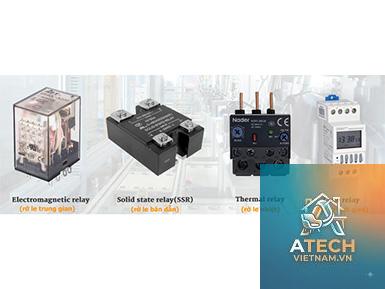

Relay Điện Từ (Electromagnetic Relay)

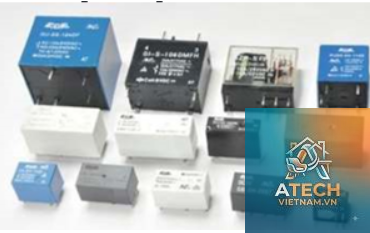

Đây là dòng relay truyền thống và phổ biến nhất. Relay điện từ hoạt động dựa trên nguyên lý nam châm điện. Khi cấp điện cho cuộn dây, lõi sắt sẽ hút phần ứng (armature) làm thay đổi trạng thái tiếp điểm.

Relay trung gian: Dùng để khuếch đại tín hiệu điều khiển, tăng số lượng tiếp điểm.
Relay công suất: Chịu dòng lớn, thường dùng trong mạch động lực.
Relay đa cực: Có nhiều tiếp điểm (NO/NC) trong một vỏ, giúp điều khiển nhiều mạch đồng thời.

Relay Trạng Thái Rắn (Solid State Relay – SSR)

SSR sử dụng linh kiện bán dẫn (Thyristor, Triac, MOSFET) để đóng ngắt dòng điện. Không có tiếp điểm cơ khí, loại bỏ hiện tượng hồ quang, tăng tuổi thọ vận hành. Phù hợp với môi trường rung động, ẩm, dễ cháy nổ.

SSR một pha và SSR ba pha.
SSR điều khiển bằng AC, DC hoặc universal.
SSR có đèn báo LED, hỗ trợ chẩn đoán nhanh.

Relay Nhiệt (Thermal Relay)

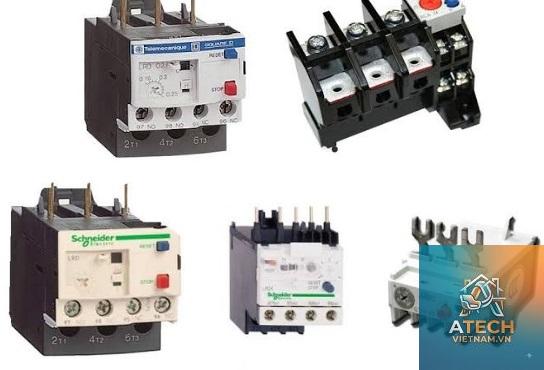

Relay nhiệt hoạt động dựa trên hiệu ứng giãn nở nhiệt của thanh lưỡng kim khi quá dòng. Thường dùng để bảo vệ động cơ khỏi quá tải. Relay nhiệt không có cuộn dây, dòng phụ tải đi qua thanh lưỡng kim, khi nhiệt độ vượt ngưỡng sẽ kích hoạt tiếp điểm ngắt mạch.

Các thông số quan trọng: dòng định mức, dòng tác động, thời gian reset tự động/thủ công.

Relay Thời Gian (Time Relay – Timer Relay)

Loại relay này có chức năng trì hoãn thời gian đóng hoặc ngắt, được sử dụng trong các mạch điều khiển tuần tự. Phân loại phổ biến:

On-delay: Sau một khoảng thời gian kể từ khi cấp nguồn, tiếp điểm chuyển trạng thái.
Off-delay: Sau khi mất nguồn, tiếp điểm duy trì một thời gian rồi mới chuyển.
Flicker relay: Đóng ngắt theo chu kỳ đều đặn.

Relay thời gian có thể là dạng cơ khí (dùng cơ cấu đồng hồ) hoặc điện tử (dùng vi mạch định thời).

Relay Bảo Vệ (Protection Relay)

Relay bảo vệ được thiết kế để phát hiện các sự cố như quá dòng, ngắn mạch, sụt áp, mất pha và tự động cắt mạch. Các loại relay bảo vệ phổ biến:

Relay quá dòng (Overcurrent Relay).
Relay sụt áp (Undervoltage Relay).
Relay rò điện (Earth Fault Relay).
Relay rơ le số (Numerical Relay) – tích hợp vi xử lý, ghi nhận sự cố và truyền thông.

Relay Từ (Reed Relay – Reed Switch)

Loại relay này sử dụng hai lá thép từ nhỏ trong một ống thủy tinh chứa khí trơ. Khi có từ trường (từ nam châm vĩnh cửu hoặc cuộn dây), các lá thép sẽ hút vào nhau, đóng mạch. Reed relay có kích thước nhỏ, tốc độ chuyển mạch nhanh, dùng nhiều trong viễn thông và thiết bị đo lường.

Phân Loại Theo Tiếp Điểm Và Cấu Hình

Loại tiếp điểm	Ký hiệu	Đặc điểm chính	Ứng dụng
Thường mở (NO)	NO	Tiếp điểm đóng khi cuộn dây có điện	Điều khiển tải bật khi có tín hiệu
Thường đóng (NC)	NC	Tiếp điểm mở khi cuộn dây có điện	Mạch bảo vệ, ngắt tải khi mất nguồn
Chuyển đổi (Changeover – CO)	SPDT/DPDT	Có 1 tiếp điểm chung và 2 tiếp điểm NO và NC	Chuyển nguồn dự phòng, đảo chiều động cơ

So Sánh Relay Điện Từ Và Relay Trạng Thái Rắn

Tiêu chí	Relay điện từ	Relay trạng thái rắn (SSR)
Tuổi thọ	Giới hạn (~10^5 – 10^6 lần đóng ngắt)	Rất cao (~10^8 lần)
Tốc độ chuyển mạch	Chậm (ms)	Nhanh (µs)
Tiếng ồn	Có (tiếng kêu lách tách)	Không
Sụt áp khi đóng	Thấp (gần như 0)	Có (V_on ~1-2V)
Dòng rò khi mở	Không	Có (vài mA)
Miễn nhiễm nhiễu	Tốt	Kém hơn, cần mạch lọc
Giá thành	Thấp	Cao hơn
Ứng dụng	Mạch AC/DC dòng thấp, tần số thấp	Tần số cao, môi trường khắc nghiệt, tự động hóa

Ứng Dụng Thực Tế Của Các Loại Relay

Relay hiện diện trong hầu hết các lĩnh vực kỹ thuật.

Trạm biến áp và tủ điện: Relay bảo vệ quá dòng, relay rơ le số giám sát thông số lưới điện.
Tự động hóa công nghiệp: Relay trung gian và SSR trong PLC và hệ thống I/O remote.
Thiết bị dân dụng: Relay trong điều hòa, tủ lạnh, máy giặt, lò vi sóng.
Ô tô và hàng không: Relay dùng bật đèn, còi, bơm nhiên liệu, hệ thống phanh ABS.
Viễn thông và mạng: Reed relay chuyển mạch tín hiệu tần số cao trong thiết bị định tuyến.

Lợi Ích Và Hạn Chế Khi Sử Dụng Relay

Lợi ích:

Cách ly hoàn toàn giữa mạch điều khiển và mạch tải, tăng an toàn.
Khả năng chịu dòng và áp rộng (từ vài volt đến hàng nghìn volt).
Chi phí thấp so với các linh kiện bán dẫn công suất tương đương.
Dễ dàng thay thế, bảo trì và kiểm tra trực quan.

Hạn chế:

Tuổi thọ cơ khí hữu hạn, dễ hỏng trong môi trường rung động.
Tốc độ chuyển mạch chậm, không phù hợp tần số cao.
Phát sinh nhiệt và tiếng ồn trong quá trình hoạt động.
Relay điện từ có thể tạo hồ quang khi ngắt tải cảm.

Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Các Loại Relay

Chọn sai dòng định mức: Dùng relay có dòng tiếp điểm nhỏ hơn dòng tải gây cháy tiếp điểm. Luôn để dự phòng 20-30%.
Không tính đến tải cảm: Dùng relay thường với tải cảm (cuộn dây, động cơ) cần mạch snubber để dập hồ quang.
Bỏ qua điện áp cuộn dây: Cấp sai điện áp (AC/DC) hoặc sai mức điện áp dẫn đến relay không hút hoặc cháy cuộn.
Không chú ý đến môi trường: Dùng relay cơ ở nơi rung động cao, ẩm, nhiệt độ cao sẽ giảm tuổi thọ.
Quên tản nhiệt cho SSR: Relay trạng thái rắn sinh nhiệt khi dòng lớn, cần tản nhiệt đúng kích thước.

Hướng Dẫn Chọn Các Loại Relay Phù Hợp

Để chọn đúng relay, cần xác định các yếu tố:

Điện áp và dòng tải (AC hay DC).
Loại tải (trở, cảm, dung).
Tần số đóng ngắt (số lần trên giờ/phút).
Môi trường làm việc (nhiệt độ, độ ẩm, rung động, dễ cháy nổ).
Kích thước, cách lắp đặt (PCB, socket, thanh ray).
Yêu cầu cách ly, chứng nhận an toàn (UL, CE, VDE).

Ví dụ: Trong tủ điện công nghiệp, relay trung gian 24VDC dùng socket là phổ biến. Với hệ thống đèn LED cần SSR để không gây nhấp nháy.

Lưu Ý Quan Trọng Khi Lắp Đặt Và Bảo Trì Relay

Đấu đúng chiều của diode chống ngược (nếu có) để bảo vệ mạch điều khiển.
Sử dụng socket gắn chắc để tránh rung lỏng tiếp xúc.
Không chạm tay vào tiếp điểm khi có điện – luôn ngắt nguồn trước khi thao tác.
Kiểm tra nhiệt độ relay định kỳ, nếu quá 60°C cần tăng cường tản nhiệt hoặc chọn relay dòng cao hơn.
Vệ sinh bụi bặm trên relay cơ khí, đặc biệt là khe hở tiếp điểm.

Câu Hỏi Thường Gặp Về Các Loại Relay

Relay và contactor có gì khác nhau?

Contactor là loại relay đặc biệt dùng cho mạch công suất lớn, thường có thêm buồng dập hồ quang. Relay thường dùng cho mạch điều khiển nhỏ (dưới 10A), contactor chịu dòng đến hàng trăm ampe.

Nên dùng relay điện từ hay relay trạng thái rắn?

Tùy ứng dụng: Nếu cần chịu dòng xung, chi phí thấp, không yêu cầu tần số cao – chọn relay điện từ. Nếu cần tuổi thọ cao, đóng ngắt nhiều lần, môi trường rung động – chọn SSR.

Làm sao kiểm tra relay còn hoạt động tốt?

Dùng đồng hồ vạn năng đo điện trở cuộn dây (thường vài chục ohm đến vài kΩ). Đo tiếp điểm ở chế độ thông mạch: kích cuộn dây bằng nguồn thích hợp, kiểm tra NO và NC chuyển trạng thái.

Relay có thể điều khiển tải DC không?

Có, nhưng cần chọn relay DC chuyên dụng hoặc relay AC có khả năng chịu hồ quang DC. Dòng DC khó ngắt hơn AC, nên giảm dòng định mức khi dùng với DC.

Tại sao relay phát nhiệt khi hoạt động lâu?

Cuộn dây và tiếp điểm sinh nhiệt do điện trở. Nếu nhiệt độ vượt 85°C có thể làm hỏng cách điện. Nên chọn relay có nhiệt độ làm việc phù hợp hoặc lắp thêm tản nhiệt.

Kết Luận Về Các Loại Relay Trong Hệ Thống Điện

Hiểu biết sâu về các loại relay giúp tối ưu hóa thiết kế mạch điện, tăng độ tin cậy và an toàn vận hành. Mỗi loại relay có ưu điểm và hạn chế riêng, phù hợp với từng bối cảnh cụ thể: từ relay điện từ đơn giản cho đến relay nhiệt bảo vệ động cơ, relay thời gian cho chu trình tự động, relay SSR cho công nghệ cao. Luôn tham khảo datasheet và tiêu chuẩn ngành khi chọn lựa. Đây là kiến thức nền tảng mà bất kỳ kỹ sư điện, kỹ thuật viên bảo trì hay người học ngành tự động hóa đều cần nắm vững.
