Giới hạn chảy của kim loại là một khái niệm cơ bản trong cơ học vật liệu, biểu thị mức ứng suất tối thiểu cần thiết để gây ra biến dạng dẻo vĩnh viễn trong kim loại. Khi ứng suất tác dụng vượt qua ngưỡng này, kim loại không còn khả năng đàn hồi hoàn toàn mà bắt đầu biến dạng không hồi phục.
Nói cách khác, đây là ranh giới giữa vùng đàn hồi và vùng dẻo trên đường cong ứng suất-biến dạng. Trong giai đoạn đàn hồi, kim loại trở về hình dạng ban đầu khi ngừng tác lực. Khi đạt đến giới hạn chảy, cấu trúc tinh thể bắt đầu trượt lệch mạng, tạo ra biến dạng vĩnh viễn.
Giá trị giới hạn chảy thường được ký hiệu là σy (sigma y) và có đơn vị là Pascal (Pa), megapascal (MPa) hoặc kilopound trên inch vuông (ksi). Đây là một trong những tham số quan trọng nhất trong thiết kế kết cấu và lựa chọn vật liệu.
Bản chất vật lý của giới hạn chảy
Cơ chế vi mô của biến dạng dẻo
Ở cấp độ vi mô, sự chảy dẻo xảy ra khi các lệch mạng (dislocation) di chuyển trong mạng tinh thể kim loại. Khi ứng suất đủ lớn, các lệch mạng này vượt qua các rào cản như nguyên tử xen kẽ, biên giới hạt hoặc các pha kết tủa.
Sự di chuyển của lệch mạng làm thay đổi cấu trúc tinh thể cục bộ, dẫn đến biến dạng vĩ mô. Quá trình này khác với biến dạng đàn hồi – nơi các nguyên tử chỉ dao động quanh vị trí cân bằng.

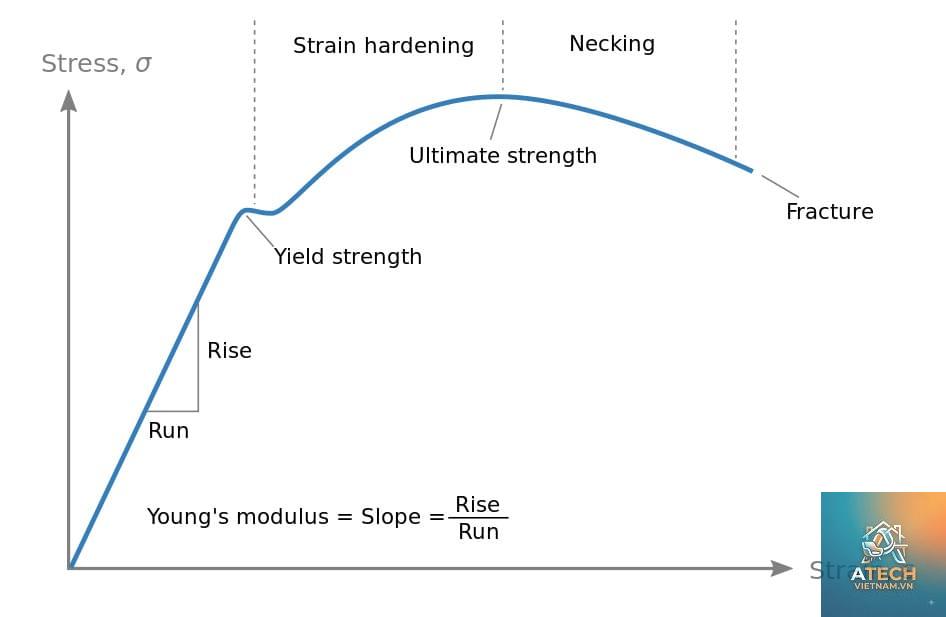

Để hiểu rõ hơn về giới hạn chảy, cần phân tích đường cong kéo. Đồ thị này có ba vùng chính:
Vùng đàn hồi: Quan hệ tuyến tính giữa ứng suất và biến dạng, tuân theo định luật Hooke. Độ dốc chính là mô đun đàn hồi Young.
Điểm chảy: Tại đây đường cong đột ngột thay đổi độ dốc. Ở một số kim loại như thép cacbon thấp, xuất hiện hiện tượng chảy rõ rệt – ứng suất giảm nhẹ trước khi tiếp tục tăng.
Vùng dẻo: Biến dạng tăng nhanh trong khi ứng suất tăng chậm hơn, kèm theo hiện tượng biến cứng (strain hardening). Cuối cùng kim loại đạt đến giới hạn bền và phá hủy.
Phân loại giới hạn chảy
Có nhiều cách phân loại giới hạn chảy dựa trên đặc điểm của vật liệu và phương pháp xác định:
Loại giới hạn chảy
Đặc điểm
Ví dụ vật liệu
Giới hạn chảy trên (Upper yield point)
Giá trị ứng suất cao nhất trước khi bắt đầu chảy, thường cao hơn giới hạn chảy dưới
Thép nhẹ, một số hợp kim nhôm
Giới hạn chảy dưới (Lower yield point)
Giá trị ứng suất ổn định trong quá trình chảy, thường thấp hơn
Thép cacbon thấp
Giới hạn chảy quy ước (Offset yield strength)
Xác định bằng phương pháp 0.2% biến dạng dẻo, dùng cho vật liệu không có điểm chảy rõ rệt
Nhôm, đồng, thép không gỉ
Phân biệt giới hạn chảy đàn hồi và giới hạn chảy dẻo
Giới hạn chảy đàn hồi (elastic limit) là điểm chính xác mà biến dạng dẻo bắt đầu, nhưng khó xác định thực nghiệm. Giới hạn chảy dẻo (yield strength) là giá trị thực tế được chấp nhận trong kỹ thuật, dựa trên quy ước hoặc quan sát trực quan.
Yếu tố ảnh hưởng đến giới hạn chảy của kim loại
Thành phần hóa học
Các nguyên tố hợp kim làm thay đổi cấu trúc tinh thể và tăng khả năng cản trở chuyển động của lệch mạng. Ví dụ, cacbon trong thép tạo thành xi măng (Fe3C), tăng giới hạn chảy đáng kể. Crom, niken, molypden cũng có tác dụng tương tự.
Xử lý nhiệt
Các quá trình như ủ, tôi, ram thay đổi tổ chức tế vi và ảnh hưởng mạnh đến giới hạn chảy. Tôi tạo ra martensite cứng với giới hạn chảy cao, trong khi ủ làm mềm vật liệu.
Biến dạng nguội (Cold working)
Gia công nguội như cán kéo, dập tạo ra hiện tượng biến cứng nguội, tăng mật độ lệch mạng và nâng cao giới hạn chảy. Quá trình này làm giảm độ dẻo.
Kích thước hạt
Theo phương trình Hall-Petch, kích thước hạt càng nhỏ thì giới hạn chảy càng cao. Các biên giới hạt đóng vai trò rào cản cho lệch mạng di chuyển.
Nhiệt độ và tốc độ biến dạng
Nhiệt độ cao làm giảm giới hạn chảy do tăng động năng nguyên tử và tạo điều kiện cho lệch mạng vượt rào. Tốc độ biến dạng nhanh thường làm tăng giới hạn chảy ở một số kim loại.
Phương pháp xác định giới hạn chảy
Thử kéo (Tensile test)
Đây là phương pháp phổ biến nhất. Mẫu thử được kéo với tốc độ không đổi, ghi lại lực và biến dạng. Từ đường cong, xác định điểm chảy hoặc sử dụng phương pháp độ lệch 0.2%.
Dành cho kim loại không có điểm chảy rõ rệt. Kẻ đường thẳng song song với đoạn đàn hồi, dịch chuyển 0.2% biến dạng. Giao điểm với đường cong thực là giới hạn chảy quy ước.
Các thử nghiệm khác
Thử nén, thử uốn, thử xoắn cũng có thể xác định giới hạn chảy trong điều kiện ứng suất khác nhau. Mỗi phương pháp phù hợp với loại tải trọng cụ thể.
So sánh giới hạn chảy với các đặc tính cơ học khác
Đặc tính
Định nghĩa
Mối quan hệ với giới hạn chảy
Giới hạn bền (Ultimate tensile strength)
Ứng suất lớn nhất trước khi phá hủy
Thường cao hơn giới hạn chảy, tỷ lệ phụ thuộc vào độ dẻo
Độ dẻo (Ductility)
Khả năng biến dạng trước khi đứt
Giới hạn chảy cao thường đi kèm độ dẻo thấp
Độ cứng (Hardness)
Khả năng chống lại xâm nhập
Tương quan thuận với giới hạn chảy, có công thức chuyển đổi
Mô đun đàn hồi (Young’s modulus)
Độ cứng đàn hồi
Không liên quan trực tiếp, phụ thuộc vào liên kết nguyên tử
Ứng dụng thực tế của giới hạn chảy trong kỹ thuật
Thiết kế kết cấu – Hệ số an toàn
Trong kỹ thuật kết cấu, giới hạn chảy là cơ sở để tính ứng suất cho phép. Hệ số an toàn thường được áp dụng: ứng suất cho phép = giới hạn chảy / hệ số an toàn. Kết cấu chịu tải trọng tĩnh yêu cầu ứng suất làm việc không vượt quá giá trị này để tránh biến dạng vĩnh viễn.
Chọn vật liệu cho các ứng dụng cụ thể
Ngành hàng không vũ trụ yêu cầu vật liệu có giới hạn chảy cao và trọng lượng nhẹ. Titani và hợp kim nhôm được ưa chuộng. Ngành xây dựng dùng thép kết cấu với giới hạn chảy từ 250-500 MPa. Ngành sản xuất ô tô chọn vật liệu có giới hạn chảy cao để giảm khối lượng nhưng đảm bảo an toàn.
Quy trình gia công
Hiểu biết về giới hạn chảy giúp tối ưu hóa quy trình gia công. Trong cán kéo, uốn, dập – ứng suất cần vượt quá giới hạn chảy để tạo hình, nhưng không vượt quá giới hạn bền để tránh nứt vỡ. Nhiệt độ gia công nóng làm giảm giới hạn chảy, tiết kiệm năng lượng.
Đánh giá chất lượng vật liệu
Giới hạn chảy là chỉ tiêu kỹ thuật quan trọng trong kiểm soát chất lượng. Các tiêu chuẩn quốc tế như ASTM, ISO yêu cầu thử kéo để xác nhận vật liệu có đạt yêu cầu thiết kế.
Sai lầm thường gặp khi làm việc với giới hạn chảy
Nhầm lẫn giữa giới hạn chảy và giới hạn bền
Nhiều kỹ sư mới sử dụng nhầm giới hạn bền làm cơ sở thiết kế an toàn. Tuy nhiên, giới hạn chảy mới là thông số quyết định vùng biến dạng cho phép. Vật liệu làm việc ở vùng dẻo dẫn đến hỏng kết cấu.
Bỏ qua ảnh hưởng của nhiệt độ
Giới hạn chảy thay đổi đáng kể theo nhiệt độ. Thiết kế kết cấu chịu nhiệt cao mà dùng số liệu ở nhiệt độ phòng sẽ dẫn đến nguy hiểm. Ví dụ, thép mất 50% giới hạn chảy ở 400°C.
Kết quả thử nghiệm phụ thuộc vào hình dạng mẫu, tốc độ kéo, thiết bị đo. So sánh dữ liệu từ các nguồn khác nhau cần xem xét điều kiện thử nghiệm.

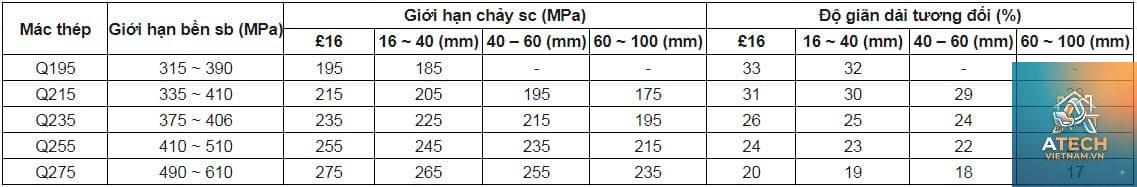

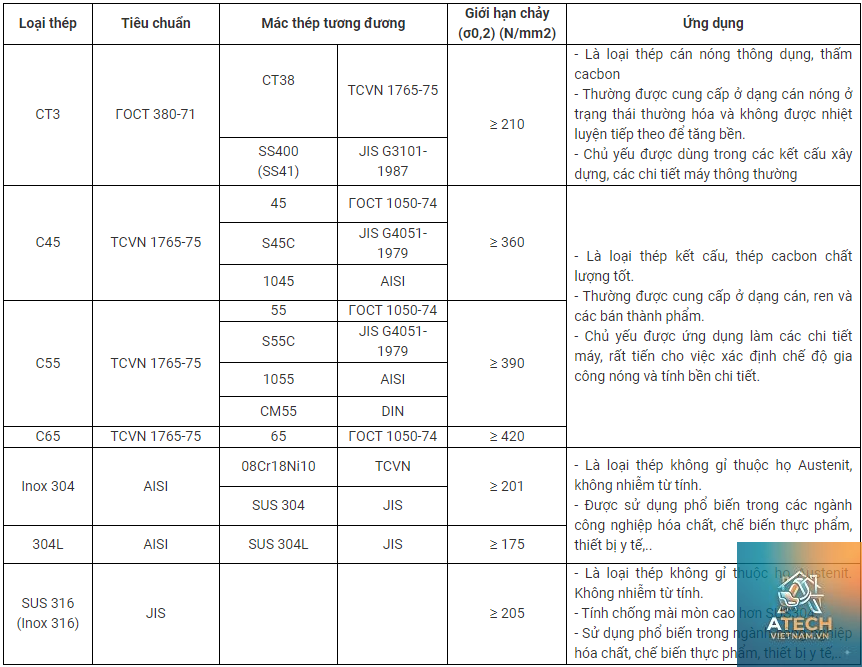

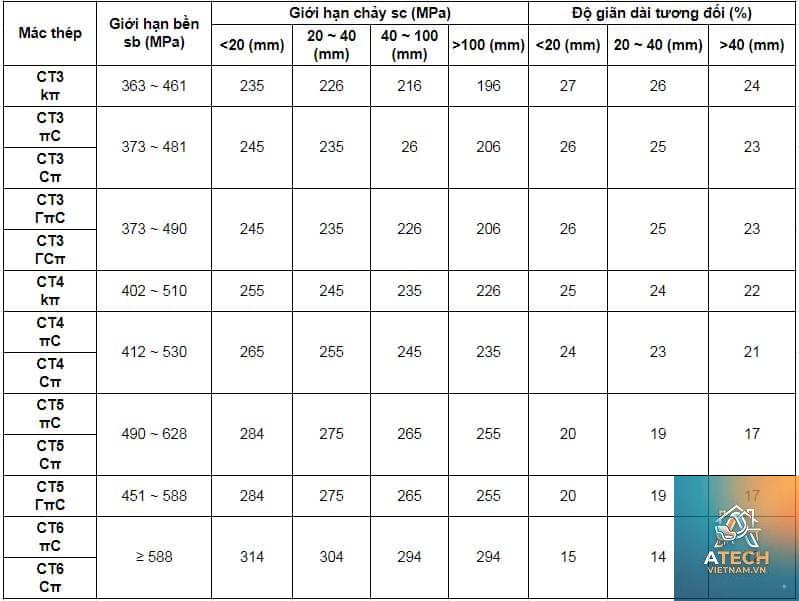

Giới hạn chảy của một số kim loại phổ biến (tham khảo)
Kim loại / Hợp kim
Giới hạn chảy (MPa)
Ghi chú
Thép kết cấu A36
250
Thường dùng trong xây dựng
Thép không gỉ 304
205
Nhóm Austenit, độ dẻo cao
Hợp kim nhôm 6061
240
Trạng thái T6
Hợp kim titan Ti-6Al-4V
880
Ứng dụng hàng không
Đồng thau
70-450
Tùy vào thành phần và xử lý
Cách tính toán và tra cứu giới hạn chảy
Đối với thiết kế, có thể tính giới hạn chảy qua công thức thực nghiệm hoặc tra bảng tiêu chuẩn. Các phần mềm mô phỏng như FEA (Phân tích phần tử hữu hạn) cần nhập giá trị chính xác.
Công thức chuyển đổi từ độ cứng Vickers (HV) sang giới hạn chảy (σy): σy ≈ HV/3 (với thép, giá trị tham khảo). Tuy nhiên, thử kéo vẫn là phương pháp chính xác nhất.
Lưu ý quan trọng khi sử dụng giới hạn chảy
Giới hạn chảy không phải hằng số tuyệt đối cho một loại vật liệu. Nó thay đổi tùy theo quá trình chế tạo, xử lý nhiệt và điều kiện làm việc. Cần sử dụng số liệu từ nhà sản xuất hoặc thử nghiệm trực tiếp.
Đối với vật liệu giòn hoặc làm việc trong môi trường đặc biệt (nhiệt độ thấp, ăn mòn), cần xem xét thêm các yếu tố khác. Giới hạn chảy là thông tin đầu vào, nhưng không phải duy nhất cho tính toán độ bền kết cấu.
Câu hỏi thường gặp về giới hạn chảy của kim loại
Giới hạn chảy và điểm chảy có giống nhau không?
Điểm chảy là thuật ngữ chỉ giá trị thực tế trên đường cong, có thể bao gồm giới hạn chảy trên và dưới. Giới hạn chảy là giá trị quy ước hoặc kỹ thuật được chấp nhận. Trong nhiều tài liệu, hai thuật ngữ này được dùng thay thế cho nhau khi ngữ cảnh phù hợp.
Tại sao một số kim loại không có điểm chảy rõ rệt?
Các kim loại có cấu trúc tinh thể mạng lập phương tâm mặt (FCC) như nhôm, đồng thường chuyển từ đàn hồi sang dẻo một cách liên tục, không có bậc giảm ứng suất. Do đó, phải dùng phương pháp 0.2% offset.
Làm thế nào để tăng giới hạn chảy của thép?
Có thể tăng qua nhiều cách: tăng hàm lượng cacbon, thêm nguyên tố hợp kim (Cr, Ni, Mo), xử lý nhiệt (tôi + ram), tạo hạt nhỏ, biến dạng nguội. Mỗi phương pháp đều có ưu và nhược điểm về chi phí, độ dẻo.
Giới hạn chảy và ứng suất cho phép khác nhau như thế nào?
Giới hạn chảy là tính chất nội tại của vật liệu. Ứng suất cho phép là giá trị thiết kế = giới hạn chảy / hệ số an toàn, có thể nhỏ hơn nhiều lần. Hệ số an toàn phụ thuộc vào mức độ quan trọng và độ tin cậy của tải trọng.
Có thể dùng giới hạn chảy để đánh giá độ cứng không?
Không trực tiếp. Độ cứng là khả năng chống xâm nhập, có thể chuyển đổi gần đúng, nhưng không phải tương đương. Đo độ cứng nhanh hơn và rẻ hơn, thường dùng trong kiểm tra nhanh sản phẩm.
Kết luận
Giới hạn chảy của kim loại là một chỉ tiêu cơ học cốt lõi, quyết định khả năng chịu tải và an toàn khi làm việc. Hiểu rõ bản chất, phương pháp xác định và các yếu tố ảnh hưởng là điều kiện tiên quyết cho bất kỳ kỹ sư vật liệu, cơ khí hay xây dựng nào.
Khi thiết kế kết cấu hoặc lựa chọn vật liệu, luôn cần tham khảo số liệu chính xác từ thử nghiệm và tiêu chuẩn, không suy diễn đại lượng này từ các đặc tính khác. Kiến thức về giới hạn chảy giúp tối ưu hóa chi phí, nâng cao độ bền và tuổi thọ công trình, đồng thời tránh những sự cố ngoài ý muốn.
Trong bối cảnh công nghệ phát triển, các vật liệu mới với giới hạn chảy vượt trội như thép TRIP, hợp kim siêu bền ngày càng được ứng dụng rộng rãi, đòi hỏi người làm kỹ thuật không ngừng cập nhật và nắm vững nền tảng.
