Tiện puly là một trong những kỹ thuật gia công cơ khí phổ biến, đòi hỏi sự chính xác và kinh nghiệm thực tế. Puly (ròng rọc) thường được sử dụng trong hệ thống truyền động dây curoa, máy móc công nghiệp. Nắm vững cách tiện puly trên máy tiện không chỉ giúp tạo ra chi tiết đúng kích thước mà còn đảm bảo độ đồng tâm, độ nhám bề mặt và tuổi thọ làm việc. Bài viết này sẽ hướng dẫn từ khâu chuẩn bị phôi, chọn dao, đến các bước tiện thô, tiện tinh và kiểm tra thành phẩm.
Tiện puly thực chất là quá trình gia công tạo rãnh puly trên máy tiện, bao gồm các bước tiện mặt đầu, tiện trụ ngoài, tiện rãnh puly và hoàn thiện bề mặt. Puly thường có cấu tạo gồm lòng rãnh hình thang hoặc hình cung để tiếp xúc với dây curoa. Tùy vào loại dây curoa (thang, chữ V, răng) mà rãnh puly có hình dạng tương ứng. Kỹ thuật tiện puly đòi hỏi người thợ phải tính toán chính xác chiều sâu rãnh, góc nghiêng và độ bóng bề mặt để đảm bảo hiệu suất truyền động tối ưu.

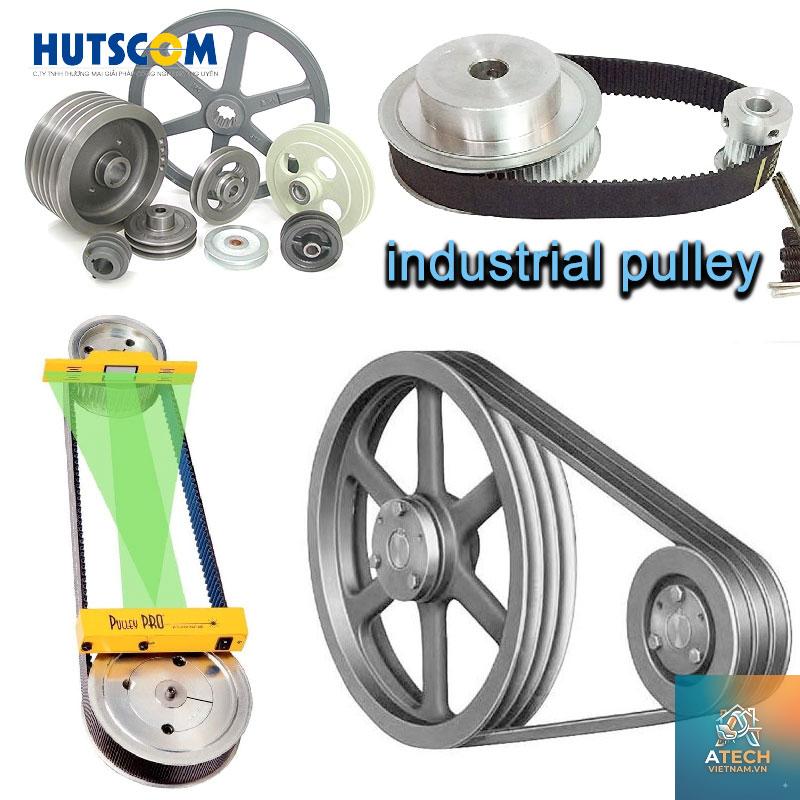

Các loại puly và ứng dụng thực tế
Puly được phân loại theo hình dạng rãnh và mục đích sử dụng:
Puly rãnh chữ V: Dùng cho dây curoa thang, phổ biến trong máy nén khí, máy bơm, động cơ điện.
Puly rãnh phẳng: Dùng cho dây curoa dẹt, thường thấy trong máy móc nông nghiệp, băng tải.
Puly rãnh tròn: Dùng cho dây curoa tròn, ứng dụng trong máy may, thiết bị nhẹ.
Puly đồng tốc (khe hở đặc biệt): Dùng trong hệ thống đồng bộ tốc độ, yêu cầu độ chính xác cao.
Mỗi loại puly yêu cầu dao tiện rãnh puly và góc cắt khác nhau. Trong thực tế gia công, puly rãnh chữ V là phổ biến nhất, do đó nội dung bài viết sẽ tập trung vào cách tiện puly dạng này.
Chuẩn bị trước khi tiện puly
Lựa chọn phôi liệu phù hợp
Phôi tiện puly thường là thép C45, gang xám, nhôm hoặc đồng. Thép C45 được ưa chuộng vì độ cứng cao, chịu mài mòn tốt. Gang xám giúp giảm rung động nhưng khó gia công hơn. Nhôm và đồng dễ tiện nhưng độ bền thấp. Phôi cần có đường kính đủ lớn để tạo vành puly và khoan lỗ tâm chuẩn xác.

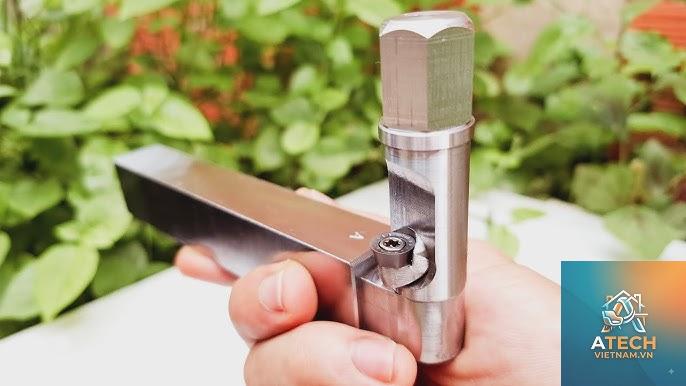

Chọn dao tiện rãnh puly
Dao tiện rãnh puly có góc cắt phù hợp với hình dạng rãnh. Đối với rãnh chữ V, dao có góc 60 độ hoặc 90 độ tùy tiêu chuẩn dây curoa. Dao tiện thường có mũi bằng hợp kim cacbua để tăng độ bền. Khi chọn dao, cần quan tâm đến bán kính mũi dao (khoảng R0.2–R0.5) để tạo độ nhẵn cho đáy rãnh.
Loại rãnh
Góc dao tiện
Bán kính mũi dao (mm)
Rãnh chữ V tiêu chuẩn
60°
0.3 – 0.5
Rãnh chữ V hẹp
90°
0.2 – 0.4
Rãnh tròn
Dao vòng cung
R Đối với puly có đường kính lớn, nên sử dụng mâm cặp 4 chấu để tăng độ kẹp chặt. Phải kiểm tra độ đảo đầu trục chính bằng đồng hồ so, đảm bảo sai số không quá 0.02mm. Nếu puly có lỗ tâm, cần khoan lỗ chuẩn xác và sử dụng trục gá hoặc ụ động để định hình.
Quy trình tiện puly trên máy tiện từng bước

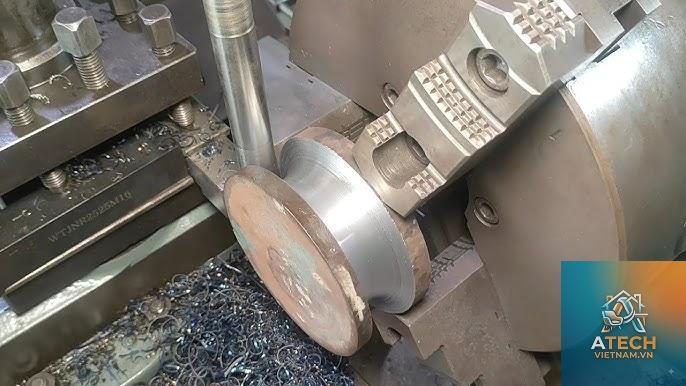

Bước 1: Tiện mặt đầu và khoan lỗ tâm
Gá phôi lên mâm cặp, tiện phẳng mặt đầu để tạo chuẩn đo. Khoan lỗ tâm đường kính bằng trục gá (thường từ 10–30mm). Lỗ tâm phải đồng tâm tuyệt đối với đường kính ngoài để tránh rung động khi tiện rãnh. Sau đó, lắp trục gá vào lỗ tâm, xiết chặt bằng ụ động.
Bước 2: Tiện đường kính ngoài và chiều dày puly
Dùng dao tiện ngoài thô để đưa phôi về đường kính gần đúng, chừa lại 1–2mm cho bước tiện tinh. Tiện mặt bên để đạt chiều dày puly theo bản vẽ. Lưu ý tốc độ cắt: với thép C45, tốc độ khoảng 80–120 m/phút, lượng chạy dao thô 0.3–0.5 mm/vòng. Sau khi đạt kích thước thô, chuyển sang tiện tinh với lượng dư 0.2–0.3 mm.
Bước 3: Tiện rãnh puly chính xác
Đây là bước quan trọng nhất trong cách tiện puly trên máy tiện. Đầu tiên, xác định vị trí rãnh trên thân puly. Dùng dụng cụ vạch dấu hoặc thước cặp để đánh dấu tọa độ rãnh. Sau đó, gá dao tiện rãnh puly vào ổ dao, chỉnh góc dao theo đúng yêu cầu. Tiến dao từ từ theo phương ngang để tạo rãnh:
Đưa dao vào vị trí cách mép puly một khoảng bằng chiều rộng rãnh cộng với dung sai.
Tiến dao sâu dần, mỗi lần khoảng 0.5–1 mm chiều sâu. Với rãnh chữ V, dao sẽ cắt đồng thời hai thành rãnh.
Sau khi đạt độ sâu yêu cầu, kiểm tra kích thước bằng thước đo rãnh hoặc calip chuyên dụng.
Nếu cần độ bóng cao, tiến hành tiện tinh rãnh với chế độ cắt nhẹ (0.1–0.2 mm chiều sâu/đường cắt).
Ví dụ: Tiện puly rãnh chữ V dùng dây curoa SPZ, rãnh có chiều sâu 10mm, góc 60°, bán kính đáy R0.5. Khi tiện, ban đầu dao nghiêng 60° so với trục, vừa tiện vừa kiểm tra bằng dưỡng lắp ghép.
Bước 4: Kiểm tra độ đồng tâm và hoàn thiện
Sau khi tiện xong, dùng đồng hồ so kiểm tra độ đảo mặt rãnh so với lỗ tâm. Sai số cho phép thường là 0.05–0.1mm tùy tiêu chuẩn. Nếu sai số lớn, cần chỉnh lại đồ gá hoặc tiện lại. Cuối cùng, dùng giấy nhám hoặc dao vát cạnh để loại bỏ ba via trên mép rãnh.
Lợi ích của việc tiện puly đúng kỹ thuật
Tiện puly chính xác mang lại nhiều lợi ích: tăng hiệu suất truyền động, giảm mài mòn dây curoa, hạn chế tiếng ồn và rung động. Một puly được gia công đúng tâm sẽ giảm lực cản phụ, giúp động cơ hoạt động bền hơn. Ngoài ra, bề mặt rãnh nhẵn giúp dây curoa không bị trượt, kéo dài tuổi thọ của toàn bộ hệ thống.
Hạn chế và thách thức khi tiện puly
Khó khăn lớn nhất trong quá trình tiện puly là độ rung động khi cắt rãnh sâu. Khi dao tiếp xúc với thành rãnh hẹp, lực cắt tăng cao, dễ gây ra hiện tượng rung lắc. Nếu tốc độ cắt không phù hợp, dao có thể bị mẻ hoặc phôi bị xước. Bên cạnh đó, việc kiểm tra kích thước rãnh trong quá trình gia công khó khăn hơn so với các chi tiết trụ đơn giản.
So sánh giữa tiện puly bằng máy tiện thường và máy tiện CNC
Yếu tố
Máy tiện thường
Máy tiện CNC
Độ chính xác
Sai số ±0.1mm, phụ thuộc tay nghề
Sai số ±0.02mm, lặp lại cao
Thời gian gia công
Lâu hơn, cần nhiều lần đo
Nhanh, tự động hóa
Chi phí đầu tư
Thấp, phù hợp xưởng nhỏ
Cao, phù hợp sản xuất hàng loạt
Độ phức tạp hình học
Hạn chế với rãnh đặc biệt
Có thể tiện rãnh phức tạp
Với các xưởng cơ khí vừa và nhỏ, máy tiện thường vẫn là công cụ chính. Tuy nhiên, để đạt năng suất cao và tính đồng nhất, chuyển sang máy tiện CNC là xu hướng tất yếu.
Ứng dụng thực tế của puly tiện
Puly tiện được sử dụng rộng rãi trong nhiều lĩnh vực: chế tạo máy nén khí, máy bơm nước, máy cắt cỏ, băng tải công nghiệp, máy ép nhựa, thậm chí trong nội thất (ròng rọc cửa kéo). Việc tự tiện puly tại xưởng giúp chủ động thay thế các chi tiết hỏng, không phải phụ thuộc vào nguồn cung bên ngoài. Đặc biệt, trong sửa chữa ô tô, puly tiện có thể chế tạo lại
Sai lầm thường gặp khi tiện puly và cách khắc phục
Độ đồng tâm không đạt: Do mâm cặp lỏng hoặc ụ động không chuẩn. Cần kiểm tra lại đồ gá, dùng đồng hồ so để chỉnh tâm trước khi gia công.
Rãnh bị xước hoặc lồi lõm: Do dao mòn hoặc tốc độ cắt không phù hợp. Thay dao mới, điều chỉnh tốc độ cắt trong khoảng 100–150 m/phút, giảm lượng chạy dao.
Kích thước rãnh sai: Do không kiểm tra thường xuyên trong quá trình tiện. Nên dùng thước đo rãnh (gauge) sau mỗi hai lần cắt, đặc biệt khi gần đạt kích thước.
Phôi bị nóng chảy hoặc biến dạng: Do nhiệt cắt quá cao. Sử dụng dung dịch tưới làm mát (emulsion) với lưu lượng đủ, đồng thời tăng tốc độ tiến dao nhưng giảm chiều sâu cắt.
Lưu ý quan trọng khi thực hiện cách tiện puly trên máy tiện
Luôn đảm bảo máy tiện được bảo dưỡng định kỳ, kiểm tra độ rơ dọc trục và ngang trục.
Chọn dao tiện rãnh có góc sắc bén, tốt nhất là dao phủ lớp TiN hoặc AlTiN để chịu nhiệt.
Đối với puly có nhiều rãnh, nên tiện theo thứ tự từ rãnh ngoài vào trong hoặc sử dụng chương trình dịch chuyển để giảm thời gian.
Kiểm tra độ nhám bề mặt rãnh bằng máy đo độ nhám hoặc so sánh với mẫu chuẩn. Độ nhám Ra khuyến nghị dưới 1.6 µm.
Đeo kính bảo hộ và găng tay khi vận hành máy, đặc biệt khi tháo lắp phôi.
Câu hỏi thường gặp về cách tiện puly trên máy tiện
Làm thế nào để tính toán kích thước rãnh puly chính xác?
Dựa vào tiêu chuẩn dây curoa sử dụng. Ví dụ dây SPZ có chiều rộng rãnh 10mm, góc 60°, chiều sâu 11mm. Cần tra bảng thông số kỹ thuật của nhà sản xuất dây curoa. Nếu không có bảng, có thể đo trực tiếp trên puly mẫu hoặc tính dựa trên đường kính puly và bước rãnh.
Có thể tiện puly bằng máy tiện mini không?
Hoàn toàn được, miễn là máy có công suất đủ (tối thiểu 1.5kW) và kích thước mâm cặp phù hợp. Với puly nhỏ dưới 100mm, máy tiện mini vẫn đảm bảo độ chính xác. Tuy nhiên, cần gia cố thêm bệ đỡ để giảm rung.
Nên dùng loại dung dịch làm mát nào khi tiện puly?
Dung dịch nhũ tương (emulsion) là phổ biến nhất, pha loãng với nước theo tỷ lệ 1:10 hoặc 1:20. Đối với nhôm, có thể dùng dầu cắt gọt gốc khoáng để tránh ăn mòn. Luôn duy trì dòng chảy liên tục vào vùng cắt để giảm nhiệt.
Làm sao để kiểm tra độ đồng tâm của puly sau khi tiện?
Gá puly lên trục chuẩn, đặt đồng hồ so tại mặt trụ ngoài và mặt rãnh. Quay từ từ puly, đọc độ lệch trên đồng hồ. Nếu độ lệch vượt quá 0.1mm, cần sửa lại bằng cách tiện tinh lại mặt rãnh hoặc điều chỉnh đồ gá.
Kết luận
Nắm vững cách tiện puly trên máy tiện là kỹ năng quan trọng đối với bất kỳ thợ tiện cơ khí nào. Quy trình bao gồm chuẩn bị phôi, chọn dao, thiết lập máy, tiện thô và tinh rãnh, kết hợp kiểm tra liên tục. Những lỗi thường gặp hoàn toàn có thể khắc phục nhờ kinh nghiệm và sự tỉ mỉ. Dù sử dụng máy tiện thường hay CNC, mục tiêu cuối cùng vẫn là tạo ra puly có độ chính xác cao, bề mặt nhẵn và khả năng truyền động ổn định. Hy vọng bài viết đã cung cấp đầy đủ kiến thức thực tế để bạn tự tin thực hiện công việc này.
