Trong các hệ thống cơ khí và truyền động, puly đóng vai trò quan trọng trong việc truyền lực, thay đổi hướng và tốc độ quay. Việc hiểu rõ các thông số puly là yếu tố quyết định đến hiệu suất vận hành, độ bền và an toàn của toàn bộ thiết bị. Bài viết này cung cấp kiến thức toàn diện về các thông số kỹ thuật của puly, cách đọc và ứng dụng chúng vào thực tế, giúp bạn đưa ra lựa chọn tối ưu nhất.
Tổng quan về puly và tầm quan trọng của việc nắm rõ thông số puly
Puly, hay còn gọi là ròng rọc, là một bánh xe có rãnh hoặc mặt phẳng, được sử dụng cùng với dây cáp, dây curoa hoặc xích để truyền chuyển động và lực. Thông số puly không chỉ đơn thuần là kích thước mà còn bao gồm các chỉ số về vật liệu, hình dạng rãnh, khả năng chịu tải và tốc độ quay tối đa.
Chọn sai thông số puly có thể dẫn đến trượt dây, rung lắc, giảm tuổi thọ thiết bị, thậm chí gây tai nạn lao động. Vì vậy, việc đọc hiểu và phân tích các thông số này là kỹ năng bắt buộc đối với kỹ sư cơ khí, nhân viên bảo trì và người vận hành máy móc.
Phân loại puly theo chức năng và cấu tạo
Để dễ dàng nắm bắt các thông số, trước hết cần phân loại puly. Mỗi loại có bộ thông số đặc trưng riêng.
Puly cố định và puly di động
Puly cố định được gắn cố định trên một trục, chỉ thay đổi hướng của lực mà không làm lợi về lực. Puly di động có trục di chuyển, giúp giảm lực cần thiết khi nâng vật. Thông số puly cho cả hai loại đều bao gồm đường kính, bề rộng rãnh và góc rãnh, nhưng yêu cầu về khả năng chịu tải khác nhau.
Puly dây cáp và puly dây curoa
Puly dây cáp có rãnh sâu hơn, thường được làm bằng thép hoặc gang, chịu lực kéo lớn. Puly dây curoa có mặt phẳng hoặc rãnh hình thang (đai V), chủ yếu làm từ nhôm hoặc nhựa composite. Mỗi loại có bảng thông số puly riêng biệt về độ nhám bề mặt, profile rãnh và đường kính đáy rãnh.
Thông số puly cơ bản cần nắm vững

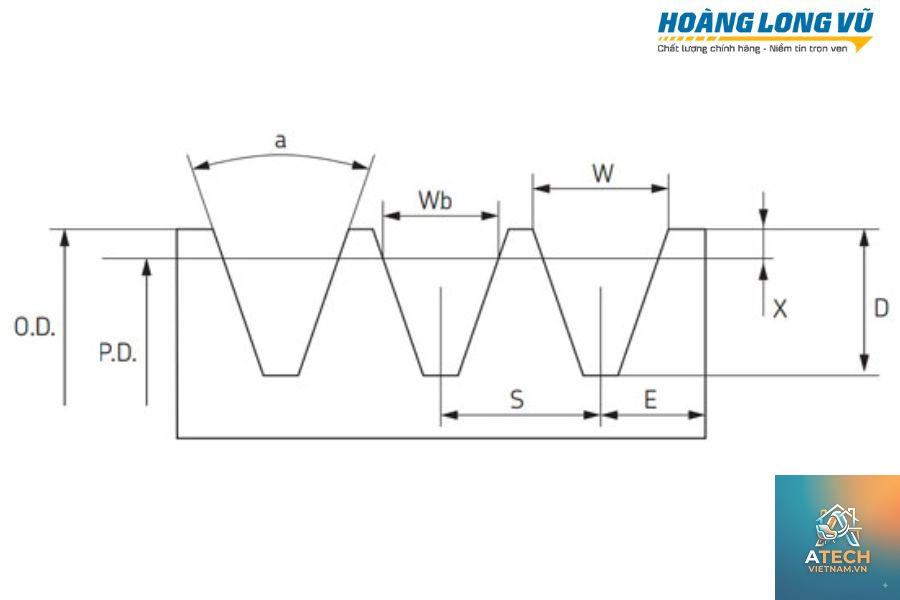

Đường kính ngoài và đường kính đáy rãnh
Đường kính ngoài (D) là kích thước tổng thể của puly, ảnh hưởng đến tỷ số truyền động. Đường kính đáy rãnh (d) là kích thước đáy của rãnh tiếp xúc với dây. Sự chênh lệch giữa hai đường kính này cho biết độ sâu rãnh, ảnh hưởng đến khả năng giữ dây và ma sát.
Bề rộng rãnh và góc rãnh
Bề rộng rãnh (W) quyết định loại dây cáp hoặc dây curoa có thể sử dụng. Góc rãnh thông thường là 30°, 45° hoặc 60° tùy theo tiêu chuẩn. Với puly dây cáp, góc rãnh thường từ 40° đến 60° để tối ưu tiếp xúc. Thông số puly này phải khớp chính xác với đường kính dây để tránh trượt và mòn không đều.
Khả năng chịu tải và tốc độ quay tối đa
Khả năng chịu tải tĩnh và động là thông số sống còn. Tải trọng động thường bằng 1/3 đến 1/5 tải trọng tĩnh tùy theo hệ số an toàn. Tốc độ quay tối đa (vòng/phút) phụ thuộc vào đường kính puly, vật liệu và độ cân bằng. Vượt quá giới hạn này sẽ gây rung động mạnh và hỏng hóc nhanh chóng.
Độ cứng bề mặt rãnh ảnh hưởng đến độ mài mòn và tuổi thọ dây. Vật liệu thép tôi có độ cứng 45-55 HRC phù hợp với puly chịu tải nặng. Dung sai đường kính và độ đồng tâm thường nằm trong khoảng ±0,1 mm đối với puly tiêu chuẩn, ±0,05 mm cho puly tốc độ cao.
Bảng so sánh thông số puly dây cáp và puly dây curoa
Thông số
Puly dây cáp (thép)
Puly dây curoa (nhựa/nhôm)
Đường kính ngoài
100 – 2000 mm
50 – 600 mm
Góc rãnh
40° – 60°
30° – 40° (đai V)
Độ cứng bề mặt
45 – 60 HRC
80 – 120 HB (nhôm)
Khả năng chịu tải
5 – 50 tấn
0,1 – 5 tấn
Tốc độ tối đa
1500 vòng/phút
3000 vòng/phút
Vật liệu chế tạo puly và ảnh hưởng đến thông số
Thép và gang đúc
Thép hợp kim và gang xám là vật liệu phổ biến cho puly chịu tải nặng. Thông số puly bằng thép thường có khả năng chịu nhiệt cao, độ bền kéo lớn hơn 600 MPa. Gang đúc có khả năng giảm rung tốt nhưng nặng hơn, thích hợp cho máy móc cố định.
Nhôm và nhựa composite
Nhôm nhẹ, chống ăn mòn, phù hợp với puly trong ngành thực phẩm hoặc thiết bị di động. Nhựa composite (nylon, polyacetal) có hệ số ma sát thấp, không gỉ, thích hợp cho puly dây curoa tốc độ cao. Tuy nhiên, khả năng chịu tải thường giới hạn dưới 2 tấn.
Hướng dẫn cách chọn thông số puly ..) quyết định bề rộng và góc rãnh puly.
Tính toán tỷ số truyền: Dựa trên tốc độ động cơ và tốc độ yêu cầu, tính đường kính puly chủ động và bị động.
Kiểm tra tải trọng: Tải trọng tĩnh tối đa không được vượt quá 80% khả năng chịu tải danh định của puly.
Chọn vật liệu: Môi trường làm việc (ẩm ướt, nhiệt độ cao, hóa chất) sẽ quyết định vật liệu puly.
Đối chiếu tiêu chuẩn: Các tiêu chuẩn như DIN 15061, ISO 4301, BS 466 đưa ra bảng thông số puly tiêu chuẩn giúp dễ dàng tra cứu.
Ứng dụng thực tế của các thông số puly trong các ngành công nghiệp
Ngành thang máy và cầu trục
Trong thang máy, puly dẫn hướng và puly tời phải có đường kính tối thiểu gấp 20 lần đường kính dây cáp để đảm bảo độ bền mỏi. Thông số puly cho cầu trục thường được tính toán dựa trên tải trọng nâng và số nhánh dây.
Ngành sản xuất ô tô
Puly trong hệ thống dây curoa động cơ phải chịu nhiệt độ cao và tốc độ quay lớn. Các thông số về độ đồng tâm và cân bằng động là yếu tố quan trọng để giảm rung động và tiếng ồn.
Ngành dệt may và chế biến thực phẩm
Puly nhựa hoặc nhôm với bề mặt nhẵn, không gỉ được ưu tiên. Thông số puly ở đây chú trọng đến khả năng vệ sinh, chịu hóa chất và độ chính xác cao để tránh lệch dây.
Sai lầm thường gặp khi lựa chọn và sử dụng puly
Không kiểm tra đường kính dây: Sử dụng dây quá nhỏ trong rãnh lớn gây trượt và mòn rãnh; dây quá to gây kẹt và phá hủy puly.
Bỏ qua hệ số an toàn: Nhiều người chỉ chú ý đến tải tĩnh mà quên rằng tải động trong quá trình khởi động có thể gấp 2-3 lần tải định mức.
Chọn sai góc rãnh: Góc rãnh quá hẹp so với dây curoa làm giảm diện tích tiếp xúc, gây mòn nhanh và phát nhiệt.
Không cân chỉnh đồng tâm: Puly lệch tâm gây rung lắc, giảm tuổi thọ ổ trục và dây truyền động.
Lắp puly không đúng vật liệu: Dùng puly nhôm trong môi trường hóa chất ăn mòn hoặc puly thép không phù hợp với dây curoa có độ đàn hồi thấp.
Lưu ý quan trọng khi kiểm tra và bảo trì thông số puly
Trong quá trình vận hành, các thông số puly có thể thay đổi do mòn hoặc biến dạng. Cần kiểm tra định kỳ các chỉ số sau:
Đường kính rãnh: Nếu đường kính đáy rãnh giảm quá 5% so với ban đầu, cần thay puly.
Độ sâu rãnh: Dùng calip đo rãnh để kiểm tra độ mòn.
Độ đồng tâm: Dùng đồng hồ so để đo độ đảo mặt bích, tối đa cho phép 0.1 mm đối với puly tốc độ cao.
Bề mặt rãnh: Không có vết nứt, rỗ hoặc gồ ghề cục bộ.
Việc ghi chép đầy đủ thông số puly ngay từ đầu và theo dõi sự thay đổi qua các lần bảo trì giúp dự đoán tuổi thọ và lên kế hoạch thay thế kịp thời.
Các câu hỏi thường gặp về thông số puly
Làm thế nào để đọc thông số puly trên nhãn sản phẩm?
Trên nhãn thường có các ký hiệu: D (đường kính ngoài), d (đường kính đáy rãnh), W (bề rộng rãnh), góc rãnh (α), vật liệu (G cho gang, S cho thép) và tải trọng tối đa (kN). Ví dụ: puly D400-d350-W12-α45° – S20kN.
Thông số puly có thay đổi sau thời gian sử dụng không?
Có. Rãnh puly bị mòn do ma sát, làm thay đổi đường kính đáy và góc rãnh. Điều này ảnh hưởng đến tỷ số truyền và lực căng dây. Kiểm tra định kỳ và thay thế khi mòn quá 10% kích thước rãnh ban đầu.
Có thể gia công lại rãnh puly để điều chỉnh thông số không?
Việc gia công lại rãnh chỉ khả thi nếu puly còn đủ độ dày thành và độ cứng bề mặt. Tuy nhiên, không nên thay đổi thông số quá 2 mm vì sẽ làm suy yếu kết cấu. Tốt nhất nên thay puly mới đúng thông số yêu cầu.
Thông số puly ảnh hưởng thế nào đến độ ồn của máy?
Đường kính puly lớn hơn giúp giảm tần số rung và tiếng ồn. Độ đồng tâm và cân bằng động càng cao thì độ ồn càng thấp. Góc rãnh sai lệch cũng tạo ra tiếng rít khi dây trượt.
Kết luận
Hiểu và áp dụng đúng các thông số puly là nền tảng để thiết kế, vận hành và bảo trì các hệ thống cơ khí một cách hiệu quả và an toàn. Từ đường kính, góc rãnh, khả năng chịu tải cho đến vật liệu và dung sai, mỗi thông số đều có vai trò riêng và ảnh hưởng trực tiếp đến hiệu suất làm việc. Khi lựa chọn puly, cần dựa trên yêu cầu kỹ thuật cụ thể, đối chiếu với tiêu chuẩn ngành và kiểm tra định kỳ trong suốt quá trình sử dụng. Hy vọng bài viết này đã cung cấp cho bạn kiến thức đầy đủ và thực tế để tự tin đưa ra quyết định đúng đắn cho hệ thống của mình.
