Độ bền kéo của thép là một trong những chỉ số cơ học quan trọng nhất quyết định khả năng chịu lực và tuổi thọ của công trình. Khi thiết kế kết cấu thép, lựa chọn vật liệu hay kiểm định chất lượng, việc hiểu rõ khái niệm này giúp các kỹ sư và nhà thầu tránh được những sự cố nghiêm trọng. Bài viết chuyên sâu này sẽ phân tích định nghĩa, phương pháp đo lường, các yếu tố ảnh hưởng cũng như bảng tra độ bền kéo của thép theo tiêu chuẩn phổ biến trên thế giới, giúp bạn đọc có cái nhìn toàn diện và chính xác nhất.
1. Định Nghĩa Độ Bền Kéo Của Thép
Độ bền kéo của thép (tensile strength) là ứng suất tối đa mà vật liệu có thể chịu được khi bị kéo dãn trước khi bị đứt. Nói cách khác, đây là lực kéo lớn nhất trên một đơn vị diện tích mặt cắt ngang của mẫu thép tại thời điểm phá hủy. Đơn vị đo thường dùng là MPa (Megapascal) hoặc N/mm².
Khái niệm này thường bị nhầm lẫn với giới hạn chảy (yield strength) – điểm mà thép bắt đầu biến dạng dẻo vĩnh viễn. Trong khi đó, độ bền kéo là giá trị cao nhất trên đường cong ứng suất – biến dạng. Hiểu đúng hai thông số này giúp lựa chọn thép phù hợp với từng ứng dụng cụ thể.

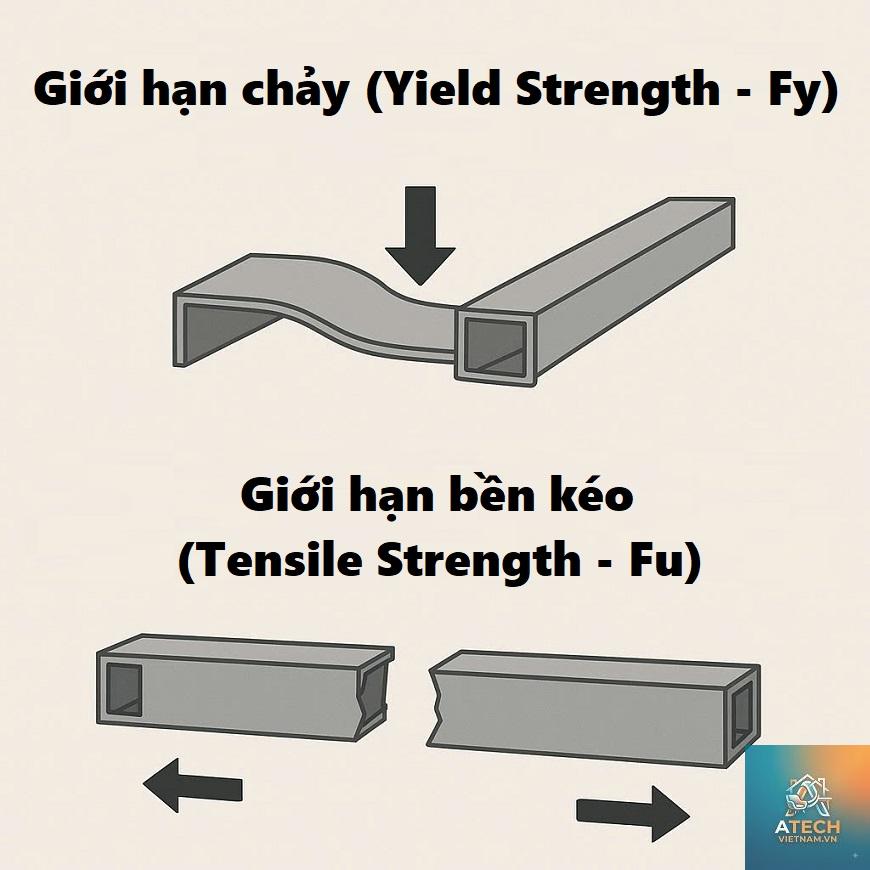

1.1. Phân Biệt Giữa Độ Bền Kéo Và Giới Hạn Chảy
Giới hạn chảy là điểm mà thép chuyển từ biến dạng đàn hồi (có thể phục hồi) sang biến dạng dẻo (vĩnh viễn). Độ bền kéo là giá trị sau đó, khi thép tiếp tục chịu lực và đạt đến điểm cực đại. Ví dụ: thép CT3 thường có giới hạn chảy khoảng 240 MPa và độ bền kéo khoảng 400 MPa.
Đối với các kết cấu chịu tải trọng tĩnh, giới hạn chảy là cơ sở tính toán. Nhưng đối với các ứng dụng chịu tải đột ngột hoặc nhiệt độ cao, độ bền kéo của thép lại là yếu tố then chốt để đảm bảo an toàn.
2. Phương Pháp Xác Định Độ Bền Kéo Của Thép

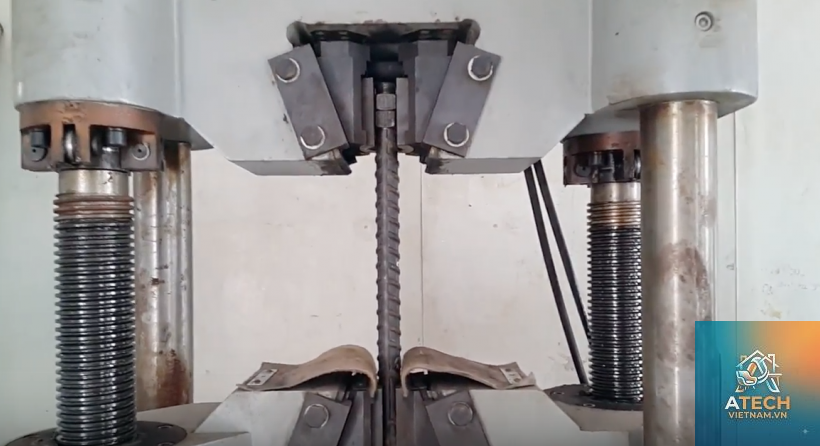

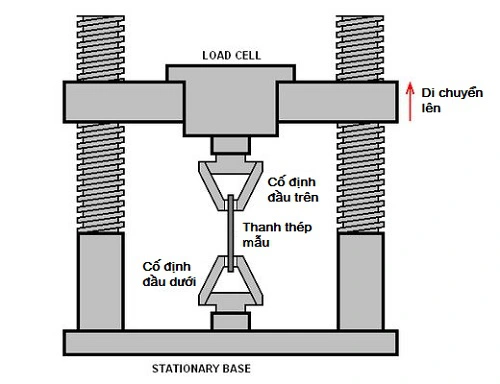

Thử nghiệm kéo (tensile test) là phương pháp tiêu chuẩn để xác định độ bền kéo. Mẫu thép được gia công thành hình dạng quy chuẩn (thường là dạng trụ tròn hoặc dẹt), sau đó được kéo từ từ trên máy thử vạn năng cho đến khi đứt.
Quy trình thử nghiệm tuân theo các tiêu chuẩn quốc tế như ASTM E8, ISO 6892-1 hoặc TCVN 197-1. Máy thử sẽ ghi lại lực tác dụng và độ dãn dài, từ đó vẽ đường cong ứng suất – biến dạng. Giá trị lực lớn nhất chia cho diện tích mặt cắt ngang ban đầu cho ta độ bền kéo.
2.1. Các Yếu Tố Ảnh Hưởng Đến Kết Quả Đo
- Tốc độ kéo: kéo nhanh sẽ làm tăng độ bền kéo giả tạo, kéo chậm cho kết quả chính xác hơn.
- Nhiệt độ môi trường: thép trở nên giòn hơn ở nhiệt độ thấp và mềm hơn ở nhiệt độ cao.
- Độ chính xác của thiết bị đo lực và biến dạng.
- Chất lượng bề mặt và kích thước mẫu thử.
- An toàn kết cấu: Tính toán chính xác tải trọng cho phép, tránh sập đổ.
- Tối ưu hóa chi phí: Chọn loại thép đúng cấp bền, không lãng phí vật liệu.
- Kiểm soát chất lượng: Yêu cầu nhà cung cấp cung cấp chứng chỉ thử kéo.
- Tuân thủ tiêu chuẩn: Đáp ứng các quy định xây dựng và an toàn lao động.
- Xây dựng dân dụng: Thép thanh vằn SD390, SD490 có độ bền kéo từ 570 MPa trở lên, dùng làm cốt thép trong bê tông cốt thép.
- Cơ khí chế tạo: Thép C45, 40Cr với độ bền kéo 600-800 MPa dùng làm trục xe, bánh răng.
- Cầu đường: Thép cường độ cao S460, S690 cho phép giảm khối lượng kết cấu, tăng khẩu độ nhịp.
- Dây cáp thép: Dây cáp làm từ thép C65 có độ bền kéo lên đến 1770 MPa, đảm bảo an toàn khi nâng hạ tải nặng.
- Nhầm lẫn giữa độ bền kéo và độ cứng: Độ cứng (hardness) đo khả năng chống xâm nhập, không liên quan trực tiếp đến khả năng chịu kéo.
- Không kiểm tra chứng chỉ xuất xưởng: Nhiều loại thép nhập lậu, tái chế có độ bền kéo thấp hơn công bố.
- Chỉ dựa vào độ bền kéo mà bỏ qua độ dẻo: Thép quá giòn có thể gãy đột ngột dưới tải trọng.
- Áp dụng cùng một giá trị độ bền kéo cho mọi nhiệt độ: Ở nhiệt độ trên 400°C, độ bền kéo của thép giảm mạnh.
3. Phân Loại Độ Bền Kéo Theo Các Loại Thép
Độ bền kéo của thép không phải là một hằng số. Nó phụ thuộc vào thành phần hóa học, quy trình nhiệt luyện, tiêu chuẩn sản xuất và cấp bền của thép. Thép cacbon thấp có độ bền thấp hơn nhưng dễ gia công và hàn. Thép hợp kim cao đạt độ bền rất lớn nhưng giá thành cao và khó hàn.
3.1. Ảnh Hưởng Của Thành Phần Hóa Học
Cacbon là nguyên tố ảnh hưởng mạnh nhất đến độ bền kéo của thép. Hàm lượng cacbon càng cao, thép càng cứng và bền kéo tăng, nhưng đồng thời độ dẻo và khả năng hàn giảm. Các nguyên tố hợp kim như mangan, crom, niken, molipden cũng giúp tăng độ bền kéo khi được bổ sung với tỷ lệ thích hợp.
4. Lợi Ích Của Việc Hiểu Rõ Độ Bền Kéo Của Thép
Nắm vững chỉ số này mang lại nhiều lợi ích thiết thực trong thiết kế và thi công:
4.1. Hạn Chế Cần Lưu Ý
Độ bền kéo của thép không phải là yếu tố duy nhất quyết định độ bền công trình. Các yếu tố khác như độ dẻo, độ dai va đập, khả năng chống ăn mòn và giá thành cũng cần được xem xét. Thép có độ bền kéo rất cao thường giòn, dễ gãy dưới tải trọng va đập hoặc ở nhiệt độ thấp.
5. So Sánh Độ Bền Kéo Của Thép Với Các Vật Liệu Khác
| Vật liệu | Độ bền kéo (MPa) | Khối lượng riêng (g/cm³) |
|---|---|---|
| Thép cacbon thấp | 360 – 510 | 7,85 |
| Thép không gỉ 304 | 515 – 750 | 7,93 |
| Nhôm 6061 | 260 – 310 | 2,70 |
| Đồng thau | 350 – 550 | 8,40 |
| Sợi thủy tinh | 500 – 1500 | 2,55 |
| Cacbon (sợi carbon) | 3500 – 7000 | 1,75 |
So với nhôm, thép có độ bền kéo cao hơn rõ rệt. Tuy nhiên, xét theo tỷ lệ strength-to-weight, sợi carbon vượt trội hơn hẳn. Điều này giải thích vì sao trong ngành hàng không vũ trụ, thép được thay thế dần bởi hợp kim nhôm và composite.
6. Ứng Dụng Thực Tế Dựa Trên Độ Bền Kéo Của Thép
Mỗi loại thép được chọn cho một mục đích cụ thể dựa trên độ bền kéo và các đặc tính cơ học khác:
6.1. Hướng Dẫn Chọn Thép Theo Độ Bền Kéo
Khi mua thép, bạn cần yêu cầu nhà cung cấp cung cấp bản báo cáo thử nghiệm kéo (mill test certificate). Đối chiếu độ bền kéo ghi trên báo cáo với yêu cầu thiết kế. Nếu không có số liệu, có thể tham khảo bảng tra tiêu chuẩn như TCVN 1651-2:2008 cho thép thanh vằn, hoặc ASTM A36 cho thép hình.
7. Sai Lầm Thường Gặp Khi Đánh Giá Độ Bền Kéo Của Thép
8. Lưu Ý Quan Trọng Khi Làm Việc Với Độ Bền Kéo Của Thép
Luôn tham khảo tiêu chuẩn hiện hành trước khi thiết kế. Ở Việt Nam, các tiêu chuẩn TCVN về thép xây dựng thường quy định rõ yêu cầu về độ bền kéo. Nếu công trình có yêu cầu đặc biệt về chịu lực động đất, nhiệt độ cao hoặc môi trường ăn mòn, cần lựa chọn loại thép chuyên dụng.
Bảo quản mẫu thử và thực hiện thí nghiệm tại phòng thí nghiệm được công nhận (VILAS hoặc ISO 17025) để đảm bảo kết quả tin cậy.
9. Câu Hỏi Thường Gặp Về Độ Bền Kéo Của Thép
9.1. Độ bền kéo của thép CT3 là bao nhiêu?
Thép CT3 (tương đương S235) có độ bền kéo từ 360 đến 510 MPa, tùy thuộc vào nhà sản xuất và tiêu chuẩn áp dụng.
9.2. Làm thế nào để tăng độ bền kéo của thép?
Có thể tăng độ bền kéo bằng cách thay đổi thành phần hóa học (tăng cacbon, thêm hợp kim), thực hiện nhiệt luyện (tôi, ram), hoặc biến dạng nguội (cán nguội).
9.3. Độ bền kéo của thép không gỉ 304 và 316 khác nhau thế nào?
Cả hai có độ bền kéo tương đối gần nhau: 304 vào khoảng 515-750 MPa, 316 vào khoảng 485-690 MPa. Điểm khác biệt chính là khả năng chống ăn mòn, đặc biệt với clorua.
9.4. Độ bền kéo có ảnh hưởng đến khả năng hàn của thép không?
Có. Thép có độ bền kéo cao thường chứa nhiều cacbon và hợp kim, dễ bị nứt nguội khi hàn, đòi hỏi quy trình hàn đặc biệt và nhiệt độ sấy phù hợp.
9.5. Tại sao độ bền kéo của thép khi mua không đúng như catalog?
Có thể do sai số trong quá trình sản xuất, mẫu thử không đại diện, hoặc thép không đạt tiêu chuẩn công bố. Nên yêu cầu thử nghiệm độc lập nếu nghi ngờ.
Kết Luận
Độ bền kéo của thép là thông số cốt lõi trong kỹ thuật vật liệu và kết cấu. Việc hiểu đúng bản chất, biết cách tra cứu, kiểm tra và áp dụng vào thiết kế giúp đảm bảo an toàn, tối ưu chi phí và nâng cao tuổi thọ công trình. Mỗi loại thép có một dải độ bền kéo riêng, phù hợp với từng ứng dụng cụ thể. Kỹ sư và nhà thầu cần kết hợp độ bền kéo với các chỉ số cơ học khác như giới hạn chảy, độ dãn dài, độ dai va đập để có lựa chọn tối ưu nhất.
