Khoảng cách trục bánh răng là một thông số then chốt trong thiết kế và lắp ráp các hệ thống truyền động cơ khí. Việc xác định chính xác thông số này ảnh hưởng trực tiếp đến hiệu suất, độ bền và tuổi thọ của bộ truyền. Bài viết này cung cấp toàn bộ kiến thức về công thức tính khoảng cách trục bánh răng, từ lý thuyết cơ bản đến ứng dụng thực tiễn, giúp bạn làm chủ kỹ thuật quan trọng này trong lĩnh vực cơ khí chế tạo.
Khoảng cách trục bánh răng là gì? Vai trò trong hệ thống truyền động
Khoảng cách trục bánh răng, thường được ký hiệu là a, là khoảng cách giữa tâm của hai bánh răng ăn khớp với nhau. Đây là thông số cơ bản quyết định vị trí tương đối của các bánh răng trong hộp số, máy móc công nghiệp hay hệ thống truyền lực ô tô.
Một khoảng cách trục chính xác đảm bảo các răng ăn khớp đúng biên dạng, giảm thiểu rung động và tiếng ồn, đồng thời phân bố tải trọng đồng đều trên bề mặt răng. Khi khoảng cách này sai lệch, bánh răng dễ bị mòn nhanh, gây kẹt hoặc mất khả năng truyền lực.

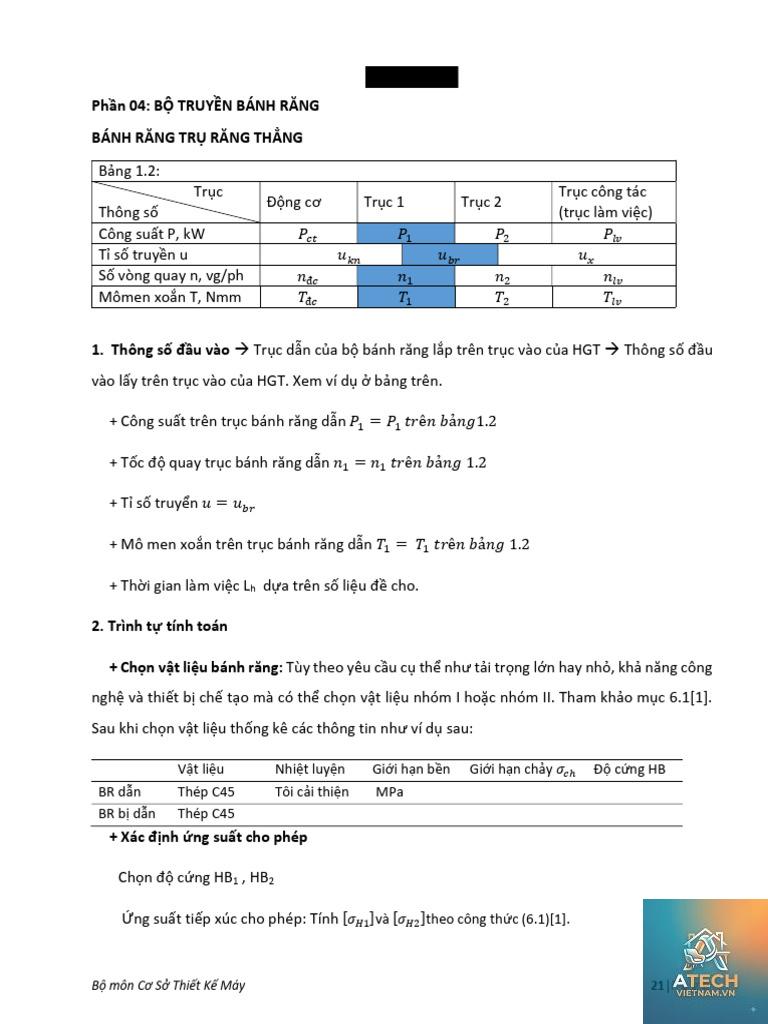

Công thức tính khoảng cách trục bánh răng tiêu chuẩn
Trong các bộ truyền bánh răng trụ răng thẳng hoặc răng nghiêng, công thức tính khoảng cách trục bánh răng cơ bản được sử dụng phổ biến nhất là:
d₁: Đường kính vòng lăn của bánh răng chủ động (mm)
d₂: Đường kính vòng lăn của bánh răng bị động (mm)

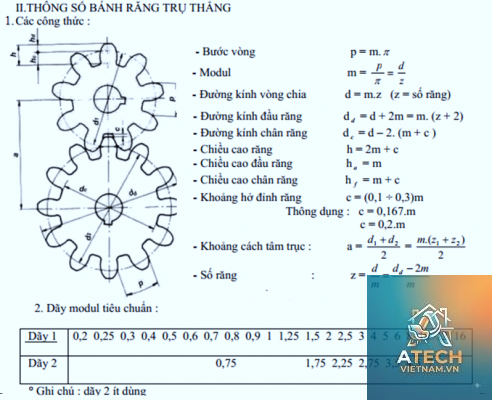

Đối với bánh răng trụ răng thẳng tiêu chuẩn, đường kính vòng lăn bằng đường kính vòng chia, và được tính theo mô-đun (m) và số răng (Z). Do đó, công thức được biểu diễn lại thành:
a = m × (Z₁ + Z₂) / 2
Với:
m: Mô-đun bánh răng, kích thước cơ bản đặc trưng cho kích thước răng
Z₁: Số răng của bánh chủ động
Z₂: Số răng của bánh bị động
Công thức tính khoảng cách trục bánh răng trụ răng nghiêng
Với bánh răng răng nghiêng, răng được cắt theo góc nghiêng β so với đường sinh. Công thức có thêm hệ số góc nghiêng:
a = (mₙ × (Z₁ + Z₂)) / (2 × cosβ)
Trong đó:
mₙ: Mô-đun pháp tuyến (mô-đun tiêu chuẩn ghi trên bánh răng)
β: Góc nghiêng của răng (độ)
Công thức tính khoảng cách trục bánh răng côn răng thẳng
Đối với bánh răng côn răng thẳng, khoảng cách trục vẫn được định nghĩa nhưng thường được xác định bởi chiều dài đường sinh của nón chia và vị trí lắp đặt. Công thức phổ biến là:
a = (dₒ₁ + dₒ₂) / 2
Tuy nhiên, do bánh răng côn có hình dạng hình nón, khoảng cách trục thực tế phải tính chiều dài đường sinh trung bình và góc đỉnh nón. Cụ thể hơn, nếu gọi Rₑ là chiều dài đường sinh nón chia ngoài, với bánh răng côn tiêu chuẩn góc đỉnh δ₁ và δ₂, khoảng cách trục a được tính dựa trên vị trí lắp ghép của hai trục vuông góc (thường là 90°).
Các yếu tố ảnh hưởng đến khoảng cách trục bánh răng
Không chỉ dừng lại ở công thức cơ bản, khoảng cách trục thực tế có thể thay đổi do nhiều yếu tố kỹ thuật:
Dịch chỉnh bánh răng (Profile shift/xê dịch biên dạng): Khi thực hiện dịch chỉnh để tăng độ bền răng hoặc tránh cắt chân răng, khoảng cách trục sẽ thay đổi. Công thức khi có dịch chỉnh: a = m × (Z₁ + Z₂) / 2 + (x₁ + x₂) × m, với x₁, x₂ là hệ số dịch chỉnh.
Dung sai lắp ráp và sai số gia công: Trong thực tế, sản xuất luôn có dung sai. Các tiêu chuẩn ISO 1328 hay DIN 3960 quy định dung sai khoảng cách trục cho phép.
Nhiệt độ hoạt động: Sự giãn nở nhiệt có thể làm thay đổi khoảng cách trục, đặc biệt khi bánh răng và vỏ hộp làm bằng vật liệu khác nhau.
Bảng tra công thức tính khoảng cách trục cho các loại bánh răng
Loại bánh răng
Công thức tính khoảng cách trục (a)
Ký hiệu thành phần
Răng trụ răng thẳng tiêu chuẩn
a = m × (Z₁ + Z₂) / 2
m: mô-đun; Z₁, Z₂: số răng
Răng trụ răng nghiêng
a = mₙ × (Z₁ + Z₂) / (2 × cosβ)
mₙ: mô-đun pháp; β: góc nghiêng
Răng trụ răng thẳng có dịch chỉnh
a = m × (Z₁ + Z₂) / 2 + (x₁ + x₂) × m
x₁, x₂: hệ số dịch chỉnh
Răng côn răng thẳng (trục 90°)
a = Rₑ × (sinδ₁ + sinδ₂)
Rₑ: đường sinh nón chia ngoài; δ: góc đỉnh nón
Răng côn răng cong (Gleason)
a = (dₑ₁ + dₑ₂) / 2 – Δa
dₑ: đường kính nón chia ngoài; Δa: hiệu chỉnh

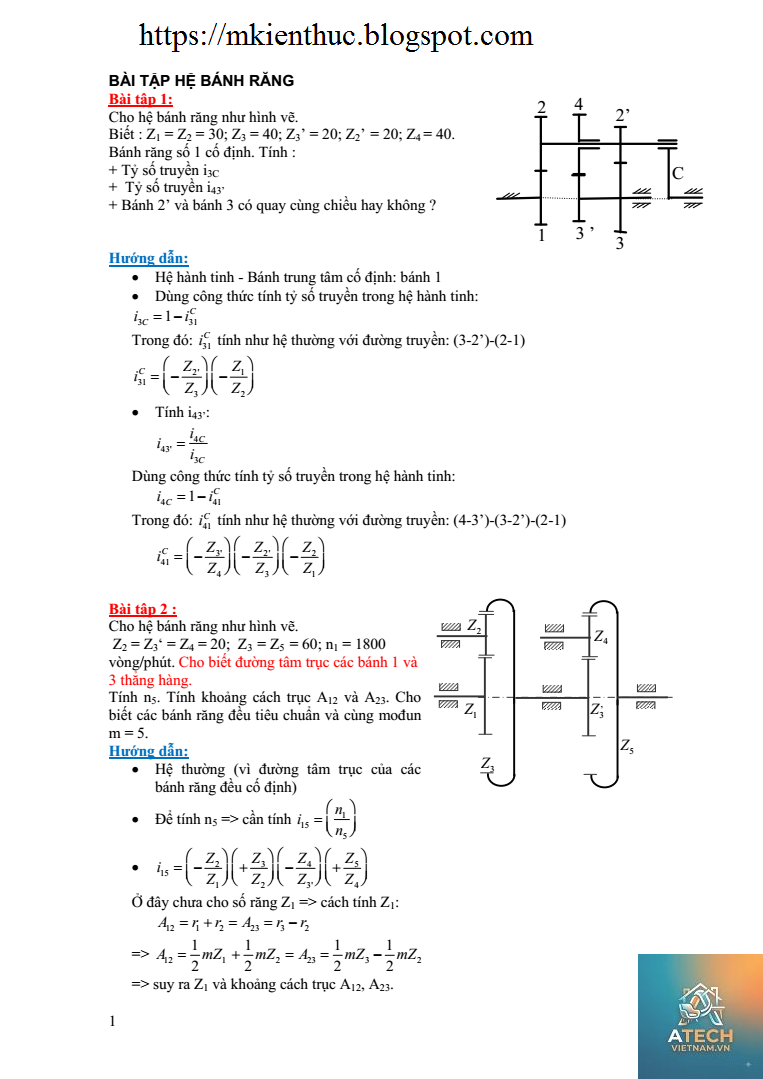

Hướng dẫn từng bước tính toán khoảng cách trục bánh răng (có ví dụ)
Giả sử cần thiết kế một bộ truyền bánh răng trụ răng thẳng với các thông số:
Mô-đun m = 3 mm
Bánh chủ động Z₁ = 20 răng
Bánh bị động Z₂ = 40 răng
Bước 1: Áp dụng công thức cơ bản a = m × (Z₁ + Z₂) / 2
Bước 2: Thay số: a = 3 × (20 + 40) / 2 = 3 × 60 / 2 = 90 mm
Bước 3: Kiểm tra với hệ số dịch chỉnh. Nếu không có dịch chỉnh, kết quả là 90 mm. Nếu có hệ số dịch chỉnh, chẳng hạn x₁ = +0,2 và x₂ = +0,3, thì a = 90 + (0,2+0,3)×3 = 90 + 1,5 = 91,5 mm.
Ví dụ với bánh răng răng nghiêng: mₙ = 2,5 mm, Z₁ = 15, Z₂ = 30, β = 15°
a = 2,5 × (15+30) / (2 × cos15°) = (2,5×45) / (2×0,9659) = 112,5 / 1,9318 ≈ 58,25 mm
Ứng dụng thực tế của công thức trong thiết kế và sửa chữa

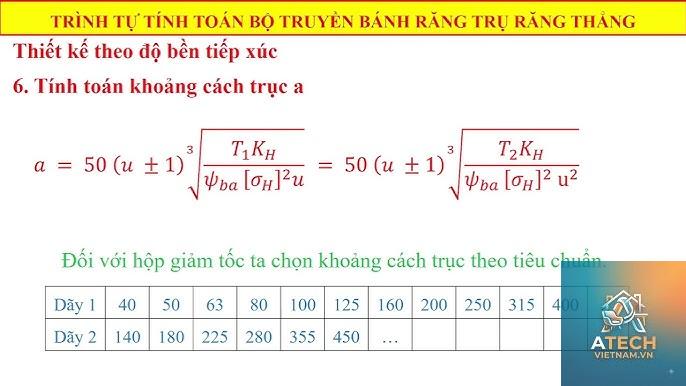

Thiết kế hộp số: Khoảng cách trục quyết định kích thước vỏ hộp và bố trí trục. Kỹ sư dùng công thức để xác định sơ bộ, sau đó kiểm nghiệm độ bền.
Thay thế bánh răng: Khi cần thay bánh răng hỏng, phải tính toán lại khoảng cách trục để đảm bảo ăn khớp với bánh răng cũ hoặc bánh răng thay thế có số răng khác.
Cân chỉnh máy móc: Trong bảo trì, đo khoảng cách trục thực tế bằng thước cặp hoặc đồng hồ so và so sánh với giá trị tính toán để xác định độ mòn hoặc sai lệch lắp ghép.
Sai lầm thường gặp khi tính khoảng cách trục bánh răng và cách tránh
Nhầm lẫn giữa đường kính vòng lăn và đường kính vòng đỉnh: Công thức chỉ dùng đường kính vòng lăn, không phải đường kính đỉnh răng. Sai lầm này dẫn đến khoảng cách trục quá lớn hoặc quá nhỏ.
Bỏ qua ảnh hưởng của góc nghiêng (β): Với bánh răng nghiêng, nếu dùng công thức thẳng sẽ cho kết quả sai. Luôn nhân thêm 1/cosβ.
Không tính đến dịch chỉnh: Nhiều bánh răng thực tế có dịch chỉnh (profile shift) để tăng độ bền hoặc điều chỉnh khoảng cách trục. Nếu không cộng thêm lượng dịch chỉnh, hai bánh răng sẽ không ăn khớp đúng.
Sử dụng sai đơn vị: Mô-đun thường tính bằng mm. Nếu dùng giá trị mô-đun inch hoặc module DP (diametral pitch) phải chuyển đổi đơn vị trước khi tính.
Lưu ý quan trọng về dung sai và lắp ghép
Khoảng cách trục lý thuyết từ công thức cần đi kèm với dung sai cho phép. Theo tiêu chuẩn ISO, với bánh răng cấp chính xác 7, dung sai khoảng cách trục có thể nằm trong khoảng ±(0,02 ÷ 0,05) mm tùy kích thước. Khi lắp ráp, kỹ thuật viên nên đo thực tế và so sánh với giá trị thiết kế. Nếu sai lệch quá dung sai, cần kiểm tra độ đồng tâm của trục, độ mòn của ổ bi hoặc sai số gia công bánh răng.
Câu hỏi thường gặp về công thức tính khoảng cách trục bánh răng
Công thức tính khoảng cách trục bánh răng tiêu chuẩn là gì?
Công thức cơ bản: a = (d₁ + d₂) / 2 hoặc a = m × (Z₁ + Z₂) / 2 đối với bánh răng trụ răng thẳng tiêu chuẩn.
Làm thế nào để tính khoảng cách trục khi có dịch chỉnh?
Cộng thêm lượng dịch chỉnh: a = m × (Z₁ + Z₂) / 2 + (x₁ + x₂) × m, trong đó x₁, x₂ là hệ số dịch chỉnh của mỗi bánh răng.
Khoảng cách trục ảnh hưởng thế nào đến tỉ số truyền?
Tỉ số truyền i = Z₂ / Z₁ chỉ phụ thuộc số răng, không phụ thuộc khoảng cách trục. Tuy nhiên, khoảng cách trục ảnh hưởng đến đường kính vòng lăn và vận tốc tiếp xúc.
Có thể thay đổi khoảng cách trục mà không thay bánh răng không?
Có thể bằng cách dùng bánh răng có dịch chỉnh hoặc thay vỏ hộp số. Nhưng nếu thay đổi quá nhiều, sẽ gây mất ăn khớp và hư hỏng nhanh.
Phần mềm nào hỗ trợ tính khoảng cách trục bánh răng?
Các phần mềm CAD như SolidWorks, Inventor, Autodesk Mechanical có module tính toán bánh răng tự động. Các công cụ như KissSoft, GearTrax, hoặc Excel với macro chuyên dụng cũng được sử dụng rộng rãi.
Kết luận
Công thức tính khoảng cách trục bánh răng là kiến thức nền tảng mà bất kỳ kỹ sư cơ khí hay thợ bảo trì nào cũng cần nắm vững. Hiểu rõ công thức, biết vận dụng cho từng loại bánh răng và lưu ý các yếu tố ảnh hưởng sẽ giúp bạn thiết kế chính xác, sửa chữa hiệu quả và kéo dài tuổi thọ thiết bị. Khi tính toán, luôn kiểm tra kỹ thông số đầu vào, dung sai và điều kiện thực tế để đảm bảo bộ truyền hoạt động ổn định. Với các bài toán phức tạp hơn như bánh răng thân khai, bánh răng hypoid hay bánh răng hành tinh, cần sử dụng phần mềm chuyên dụng để đạt độ chính xác cao nhất.
