Trong lĩnh vực cơ khí chế tạo, công thức tính số răng bánh răng là một trong những kiến thức nền tảng quan trọng nhất đối với kỹ sư thiết kế, kỹ thuật viên và sinh viên ngành cơ khí. Việc xác định chính xác số răng không chỉ ảnh hưởng trực tiếp đến tỉ số truyền, vận tốc quay, mô-men xoắn mà còn quyết định đến độ bền, tuổi thọ và hiệu suất của bộ truyền động. Bài viết này sẽ cung cấp cho bạn toàn bộ kiến thức chuyên sâu về cách tính số răng bánh răng, từ những khái niệm cơ bản nhất đến các công thức nâng cao áp dụng trong thực tế thiết kế và sửa chữa.

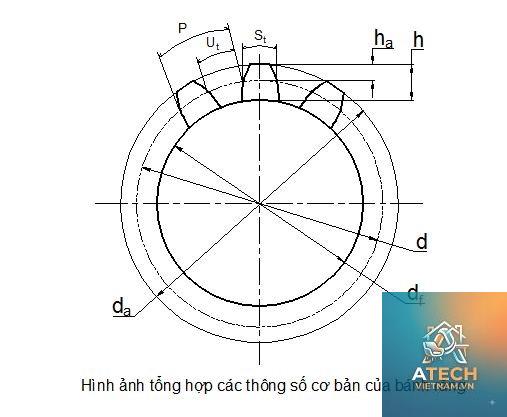

Số răng của bánh răng, ký hiệu thường là z, là số lượng răng có trên một bánh răng. Đây là thông số hình học chính, bên cạnh mô-đun (m), đường kính vòng chia (d), và góc nghiêng răng (β). Số răng ảnh hưởng trực tiếp đến kích thước, khả năng chịu tải và tỉ số truyền của cặp bánh răng ăn khớp. Khi thiết kế một bộ truyền động, người kỹ sư phải căn cứ vào yêu cầu về tốc độ quay của trục đầu vào và đầu ra, khoảng cách trục giữa hai trục, và loại bánh răng sử dụng để lựa chọn số răng phù hợp.
Không có một con số cố định nào cho tất cả các trường hợp. Mỗi ứng dụng cụ thể đòi hỏi một bộ thông số riêng. Việc hiểu rõ và vận dụng đúng công thức tính số răng bánh răng sẽ giúp bạn chủ động trong quá trình thiết kế, gia công hoặc thay thế bánh răng một cách chính xác và tiết kiệm.
Phân Loại Bánh Răng Căn Cứ Vào Hình Dạng Và Kết Cấu
Trước khi đi vào công thức tính, cần nắm rõ các loại bánh răng phổ biến vì mỗi loại có công thức tính toán khác nhau, đặc biệt là đối với bánh răng nghiêng và bánh răng côn.
Đây là loại phổ biến nhất, đơn giản trong chế tạo. Răng của chúng song song với trục quay. Công thức tính số răng cho loại này tương đối trực tiếp, dựa trên đường kính vòng chia và mô-đun.
Bánh răng trụ răng nghiêng
Răng được bố trí nghiêng một góc β so với đường sinh của hình trụ. Loại này có ưu điểm ăn khớp êm, chịu tải tốt hơn so với răng thẳng. Tuy nhiên, khi tính số răng, cần phải kể đến góc nghiêng, làm xuất hiện khái niệm mô-đun pháp tuyến mn và mô-đun mặt đầu mt.
Bánh răng côn răng thẳng và răng nghiêng
Loại này dùng để truyền động giữa các trục không song song (thường góc 90°). Công thức tính số răng phức tạp hơn vì liên quan đến góc côn chia và khoảng cách từ đỉnh côn đến tâm bánh răng. Tuy nhiên, nguyên lý cơ bản vẫn dựa trên đường kính vòng chia tại mặt côn phụ.
Công Thức Tính Số Răng Bánh Răng Cơ Bản Nhất

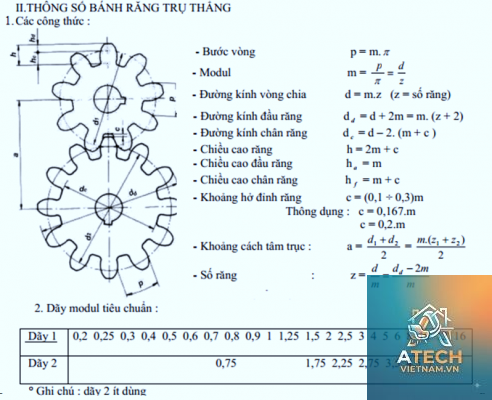

Công thức nền tảng cho mọi loại bánh răng trụ có dạng như sau:
d = m × z
Trong đó:
d là đường kính vòng chia (mm) – đường tròn tưởng tượng mà tại đó các răng tiếp xúc lý thuyết với nhau.
m là mô-đun của bánh răng (mm) – thông số tiêu chuẩn hóa quyết định kích thước răng.
z là số răng.
Từ công thức trên, có thể suy ra cách tính số răng khi biết đường kính vòng chia và mô-đun:
z = d / m
Ví dụ Áp Dụng Công Thức Cơ Bản
Giả sử một bánh răng trụ răng thẳng có đường kính vòng chia đo được là 120 mm và mô-đun tiêu chuẩn là 4 mm. Số răng sẽ được tính như sau: z = 120 / 4 = 30 răng. Đây là bước đầu tiên để kiểm tra hoặc xác định thông số của bánh răng có sẵn.

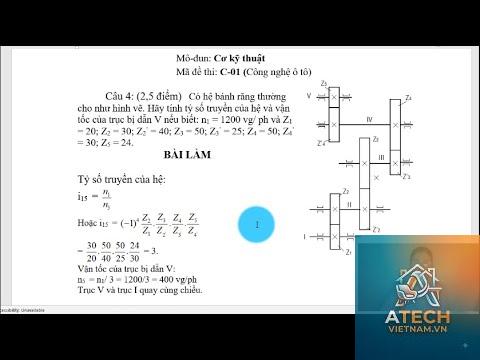

Công Thức Tính Số Răng Khi Biết Tỉ Số Truyền

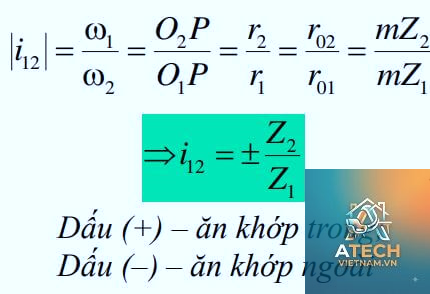

Trong thiết kế, thường ta biết trước tỉ số truyền i giữa hai trục và số răng của một bánh. Tỉ số truyền được định nghĩa:
i = n1 / n2 = z2 / z1
Với:
n1, n2 là số vòng quay trên phút của bánh dẫn và bánh bị dẫn.
z1, z2 là số răng tương ứng.
Như vậy, nếu biết tỉ số truyền yêu cầu và số răng bánh dẫn, ta dễ dàng tính số răng bánh bị dẫn: z2 = i × z1. Ngược lại, nếu có khoảng cách trục cố định, có thể kết hợp với công thức tính khoảng cách trục để giải hệ phương trình.
Ví dụ Thực Tế
Một motor điện quay 1500 vòng/phút, cần giảm tốc xuống còn 500 vòng/phút ở trục ra. Tỉ số truyền i = 1500 / 500 = 3. Nếu chọn bánh răng nhỏ (bánh dẫn) có số răng z1 = 20, thì số răng bánh lớn (bánh bị dẫn) là z2 = 3 × 20 = 60 răng.
Công Thức Tính Số Răng Bánh Răng Nghiêng
Đối với bánh răng trụ răng nghiêng, công thức trở nên phức tạp hơn vì xuất hiện góc nghiêng β. Trong trường hợp này, đường kính vòng chia được tính theo mô-đun mặt đầu mt:
d = mt × z
Với mt = mn / cos(β)
Trong đó:
mn là mô-đun pháp tuyến (thường được tiêu chuẩn hóa).
β là góc nghiêng của răng so với đường sinh (thường từ 8° đến 25°).
Do đó, công thức tính số răng cho bánh răng nghiêng khi biết đường kính vòng chia d và mô-đun pháp mn cùng góc nghiêng β:
z = d × cos(β) / mn
Ví dụ Cụ Thể
Một bánh răng nghiêng có mô-đun pháp mn = 3 mm, đường kính vòng chia d = 180 mm, góc nghiêng β = 15°. Số răng được tính: z = 180 × cos(15°) / 3 ≈ 180 × 0.9659 / 3 ≈ 57.95. Vì số răng phải nguyên, ta làm tròn lên hoặc xuống, chẳng hạn chọn z = 58 răng. Sau đó cần kiểm tra lại đường kính vòng chia thực tế và đánh giá sai số cho phép.
Công Thức Tính Số Răng Từ Khoảng Cách Trục

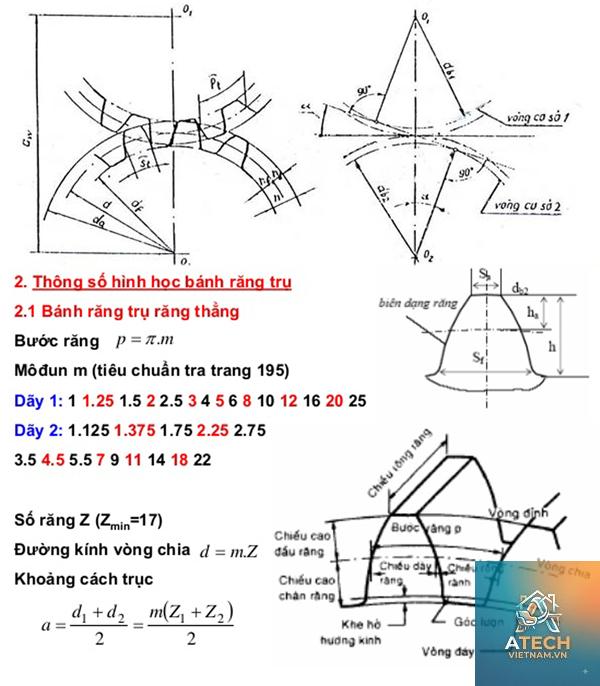

Khoảng cách trục a giữa hai bánh răng ăn khớp là thông số quan trọng. Đối với bánh răng tiêu chuẩn (không dịch chỉnh), khoảng cách trục được tính:
a = (d1 + d2) / 2 = m × (z1 + z2) / 2 (đối với răng thẳng)
Từ đây, nếu biết khoảng cách trục a, mô-đun m, và số răng của một bánh, có thể suy ra số răng của bánh kia:
z2 = 2a / m – z1
Đối với bánh răng nghiêng, công thức có thêm góc nghiêng:
Không phải mọi số răng đều có thể chọn tùy ý. Có nhiều ràng buộc kỹ thuật:
Số răng tối thiểu: Để tránh hiện tượng cắt chân răng trong quá trình gia công, số răng của bánh nhỏ không được nhỏ hơn một giá trị nhất định (thường zmin = 17 đối với răng thẳng tiêu chuẩn, 14 đối với răng nghiêng).
Tỉ số truyền cụ thể: Trong hộp số, tỉ số truyền thường là số hữu tỷ, đôi khi cần chọn số răng sao cho tỉ số là số thập phân chính xác.
Khả năng ăn khớp: Hai bánh răng phải có cùng mô-đun và góc nghiêng (đối với răng nghiêng) mới ăn khớp được.
Đây là lỗi phổ biến nhất khi làm việc với bánh răng nghiêng. Nhiều người dùng trực tiếp mn vào công thức d = m × z mà không quy đổi, dẫn đến kết quả sai hoàn toàn. Luôn phải xác định rõ thông số nào được cho trước.
Quên làm tròn số răng và ảnh hưởng của nó
Số răng phải là số nguyên. Sau khi tính toán, kết quả thường là số thập phân. Nếu sai số quá lớn, cần phải điều chỉnh lại mô-đun hoặc góc nghiêng để đạt được số răng nguyên với sai số chấp nhận được.
Bỏ qua hệ số dịch chỉnh
Trong nhiều thiết kế hiện đại, người ta dùng bánh răng dịch chỉnh để tăng độ bền hoặc đảm bảo khoảng cách trục. Khi đó, công thức cơ bản không còn đúng, phải áp dụng các công thức có tính đến hệ số dịch chỉnh x1, x2.
Ứng Dụng Thực Tế Của Công Thức Tính Số Răng
Trong thiết kế hộp số ô tô: Các kỹ sư sử dụng các công thức trên để tính toán số răng cho từng cặp bánh răng số tiến, số lùi, và bộ vi sai. Mỗi tỉ số truyền yêu cầu một bộ số răng cụ thể, và chúng phải thỏa mãn khoảng cách trục cố định của vỏ hộp số.
Trong sửa chữa và thay thế: Khi một bánh răng bị hỏng, kỹ thuật viên có thể đo đường kính ngoài, đếm số răng mẫu hoặc đo khoảng cách trục để suy ra mô-đun và số răng cần thay thế.
Trong máy công cụ: Các hộp tốc độ cần tỉ số truyền chính xác để đạt được các cấp tốc độ khác nhau. Công thức tính số răng giúp thiết kế các bộ bánh răng thay thế hoạt động ăn khớp chính xác.
Các Câu Hỏi Thường Gặp (FAQ)
Công thức tính số răng bánh răng khi biết đường kính ngoài và mô-đun
Đường kính ngoài da = d + 2m = m(z + 2). Do đó, nếu biết da và m, có thể tính z = (da / m) – 2. Lưu ý công thức này chỉ đúng với bánh răng tiêu chuẩn chưa dịch chỉnh.
Làm thế nào để xác định mô-đun bánh răng cũ?
Đo đường kính ngoài da và đếm số răng z, sau đó tra bảng mô-đun tiêu chuẩn gần nhất. Có thể dùng thước cặp răng hoặc dùng công thức ngược: m = da / (z + 2).
Cách tính số răng bánh răng khi thiết kế từ đầu?
Bước 1: Xác định tỉ số truyền và khoảng cách trục. Bước 2: Chọn sơ bộ mô-đun dựa trên tải trọng. Bước 3: Tính số răng từ công thức khoảng cách trục. Bước 4: Kiểm tra số răng tối thiểu, điều chỉnh nếu cần. Bước 5: Quyết định có dùng dịch chỉnh hay không.
Lưu Ý Quan Trọng Khi Áp Dụng Công Thức
Luôn kiểm tra tính đồng nhất đơn vị: đường kính và mô-đun phải cùng mm. Sử dụng các bảng mô-đun tiêu chuẩn (theo ISO 54) để chọn giá trị phù hợp. Khi gia công, cần có bản vẽ chế tạo với tất cả thông số hình học được tính toán kỹ lưỡng. Nếu không chắc chắn, nên tham khảo các phần mềm thiết kế bánh răng chuyên dụng để mô phỏng và kiểm tra ăn khớp.
Việc hiểu và vận dụng thành thạo công thức tính số răng bánh răng là kỹ năng không thể thiếu đối với những ai làm việc trong lĩnh vực cơ khí. Các công thức tưởng chừng đơn giản nhưng lại có nhiều biến thể tùy theo loại bánh răng và điều kiện thiết kế. Hy vọng bài viết đã cung cấp cho bạn một tài liệu tham khảo hữu ích, có thể áp dụng ngay vào thực tế công việc.
Kết Luận
Công thức tính số răng bánh răng không chỉ giới hạn ở một phương trình duy nhất mà là một bộ công cụ linh hoạt, bao gồm các biến thể cho bánh răng thẳng, răng nghiêng, và các tình huống thiết kế khác nhau. Từ công thức cơ bản z = d / m đến các biến thể có góc nghiêng và khoảng cách trục, mỗi công thức đều phục vụ một mục đích cụ thể trong quy trình thiết kế. Việc nắm vững các khái niệm như mô-đun, đường kính vòng chia, góc nghiêng và các ràng buộc về số răng tối thiểu sẽ giúp bạn tránh được những sai sót nghiêm trọng. Thực hành thường xuyên với các ví dụ thực tế là cách tốt nhất để thành thạo kỹ năng này. Hãy luôn nhớ kiểm tra lại kết quả bằng cách tính ngược hoặc sử dụng các công cụ hỗ trợ để đảm bảo độ chính xác cao nhất.
