Tỉ số truyền bánh răng là gì? Giải thích chi tiết từ A đến Z

Tỉ số truyền bánh răng là một khái niệm cốt lõi trong cơ khí, quyết định tốc độ, mô-men xoắn và hiệu suất của hầu hết các hệ thống truyền động. Nếu bạn đang tìm hiểu về thiết kế máy móc, sửa chữa ô tô hoặc chế tạo robot, việc hiểu rõ tỉ số truyền bánh răng là gì sẽ giúp bạn tính toán chính xác lực và vận tốc đầu ra. Bài viết này sẽ phân tích tỉ số truyền bánh răng từ định nghĩa, công thức, phân loại đến ứng dụng thực tế, kèm ví dụ số liệu cụ thể.

Mục Lục

Định nghĩa tỉ số truyền bánh răng

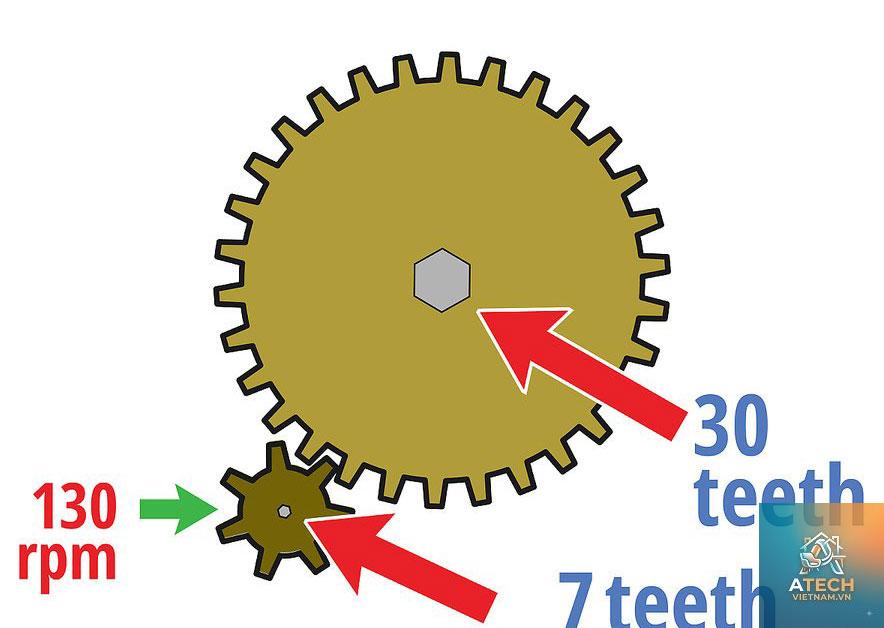

Tỉ số truyền bánh răng (gear ratio) là tỷ lệ giữa số răng của bánh răng chủ động và số răng của bánh răng bị động. Nói cách khác, nó cho biết bánh răng đầu ra sẽ quay nhanh hay chậm hơn bánh răng đầu vào, đồng thời thay đổi mô-men xoắn tương ứng. Công thức cơ bản: Tỉ số truyền = Số răng bánh bị động / Số răng bánh chủ động (hoặc ngược lại tùy quy ước, nhưng phổ biến nhất là lấy bánh bị động chia bánh chủ động).

Ví dụ đơn giản: Bánh răng chủ động có 20 răng, bánh răng bị động có 60 răng. Tỉ số truyền là 60/20 = 3. Điều này có nghĩa là bánh chủ động quay 3 vòng thì bánh bị động quay 1 vòng. Tốc độ giảm 3 lần, nhưng mô-men xoắn tăng 3 lần (lý tưởng, bỏ qua ma sát).

Công thức tính tỉ số truyền bánh răng

Có nhiều cách tính tỉ số truyền tùy thuộc vào loại bánh răng (răng thẳng, răng nghiêng, hành tinh…). Nếu i lớn hơn 1 thì hộp giảm tốc; nếu i nhỏ hơn 1 thì hộp tăng tốc.

Xem thêm: Công Thức Tính Mô Đun: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Công thức dựa trên đường kính vòng lăn

i = D_{bị động} / D_{chủ động}

Đường kính vòng lăn tỉ lệ thuận với số răng nên công thức này tương đương.

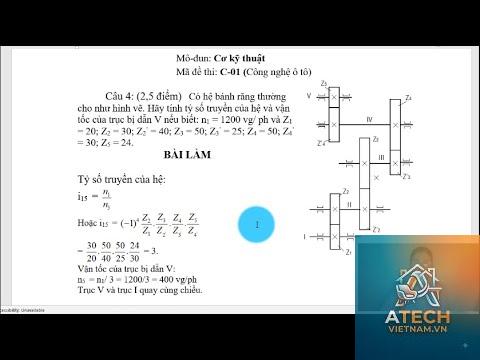

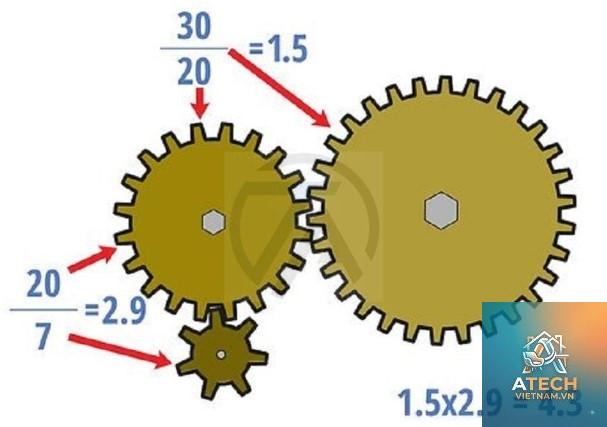

Công thức tính tỉ số truyền tổng của hệ nhiều cấp

i_tổng = i₁ × i₂ × i₃ × …

Khi có nhiều cặp bánh răng mắc nối tiếp, tỉ số truyền tổng bằng tích các tỉ số của từng cặp.

Tỉ số truyền trong bánh răng hành tinh

Phức tạp hơn, thường dùng công thức Willis: (n₁ – n_c) / (n₂ – n_c) = -Z₂/Z₁. Với n là tốc độ quay của bánh răng mặt trời, bánh răng bao, và cần dẫn.

Phân loại tỉ số truyền bánh răng

Tỉ số truyền bánh răng được phân thành hai loại chính dựa trên mục đích sử dụng:

Loại	Tỉ số truyền (i)	Tác dụng	Ví dụ
Giảm tốc	i > 1	Giảm tốc độ, tăng mô-men xoắn	Hộp số xe tải, máy kéo, cần cẩu
Tăng tốc	i < 1	Tăng tốc độ, giảm mô-men xoắn	Máy phát điện gió, tuabin

Ngoài ra, còn có tỉ số truyền cố định (hộp số thường) và tỉ số truyền thay đổi (hộp số vô cấp CVT hay hộp số hành tinh).

Tác động của tỉ số truyền đến tốc độ và mô-men xoắn

Hiểu được mối quan hệ giữa tỉ số truyền, tốc độ và mô-men xoắn là chìa khóa để thiết kế hệ thống truyền động hiệu quả.

Tốc độ: Tỉ số truyền tỉ lệ nghịch với tốc độ quay. i càng lớn, tốc độ đầu ra càng nhỏ.

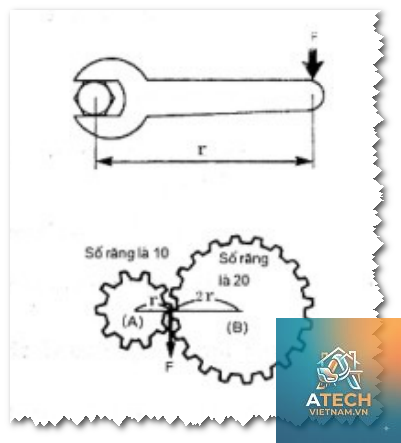

Mô-men xoắn: Tỉ số truyền tỉ lệ thuận với mô-men xoắn (bỏ qua mất mát). i càng lớn, mô-men xoắn đầu ra càng lớn.

Ví dụ thực tế: Một động cơ điện có tốc độ 1500 vòng/phút, mô-men xoắn 10 Nm. Nếu nối với hộp giảm tốc có i = 5, thì tốc độ đầu ra là 1500/5 = 300 vòng/phút, mô-men xoắn đầu ra khoảng 10×5 = 50 Nm (hiệu suất ~90% nên thực tế khoảng 45 Nm). Ngược lại, nếu dùng hộp tăng tốc i = 0,2 (bánh chủ động lớn hơn bánh bị động), tốc độ đầu ra là 1500/0,2 = 7500 vg/ph, nhưng mô-men chỉ còn 2 Nm.

Ứng dụng thực tế của tỉ số truyền bánh răng

Khái niệm tỉ số truyền bánh răng xuất hiện trong hầu hết các lĩnh vực cơ khí. Số 1 có tỉ số lớn (khoảng 3:1) giúp tăng mô-men để khởi động và leo dốc. Số 5 hoặc số 6 có tỉ số nhỏ (khoảng 0,7:1) để duy trì tốc độ cao với vòng tua máy thấp, tiết kiệm nhiên liệu. Cầu xe (vi sai) cũng có tỉ số truyền cuối cùng, thường từ 3,5 đến 4,5 tùy loại xe.

Trong máy móc công nghiệp

Máy ép, băng tải, máy trộn, máy nghiền đều cần hộp giảm tốc để biến tốc độ cao của động cơ thành lực kéo lớn. Ví dụ, máy nghiền xi măng dùng hộp giảm tốc có tỉ số truyền lên đến 1:30 hoặc lớn hơn.

Trong robot và tự động hóa

Robot công nghiệp dùng bộ truyền động harmonic drive hoặc cycloidal có tỉ số truyền rất lớn (50:1 đến 200:1) nhằm đạt độ chính xác cao và mô-men cần thiết cho các khớp.

Trong đồng hồ cơ

Bộ truyền bánh răng trong đồng hồ có tỉ số truyền hàng trăm đến hàng nghìn lần, giúp kim giây, kim phút, kim giờ quay với tốc độ chính xác.

Sai lầm thường gặp khi tính tỉ số truyền bánh răng

Ngay cả kỹ sư có kinh nghiệm đôi khi cũng mắc phải những lỗi sau:

Nhầm lẫn bánh chủ động và bánh bị động: Nếu đảo ngược công thức, kết quả sẽ sai hoàn toàn. Luôn xác định rõ đâu là đầu vào, đâu là đầu ra.
Quên tính đến hiệu suất truyền động: Mô-men thực tế luôn thấp hơn lý thuyết do ma sát. Hiệu suất bánh răng thường từ 90-98% (tùy loại).
Không đồng nhất đơn vị: Khi tính mô-men hoặc công suất, cần chú ý đến đơn vị (Nm, W, HP). Công thức P = M × ω (rad/s) phải dùng đơn vị chuẩn.
Bỏ qua quán tính và tải động: Khi khởi động hoặc thay đổi tải, tỉ số truyền ảnh hưởng đến thời gian tăng tốc. Cần mô phỏng động học nếu yêu cầu độ chính xác cao.

Lưu ý quan trọng khi lựa chọn tỉ số truyền bánh răng

Để tối ưu hệ thống, bạn cần cân nhắc các yếu tố sau:

Công suất động cơ: Tỉ số truyền xác định mô-men đầu ra, phải thỏa mãn mô-men yêu cầu của tải mà không vượt quá khả năng của động cơ.
Tốc độ làm việc: Cần đảm bảo tốc độ đầu ra nằm trong giới hạn cho phép của thiết bị (tránh rung động, mài mòn).
Kết cấu không gian: Hộp giảm tốc có tỉ số lớn thường cần nhiều cấp, chiếm diện tích và trọng lượng lớn. Cân nhắc loại bánh răng hành tinh để tiết kiệm không gian.
Độ chính xác: Với các hệ thống yêu cầu đồng bộ (robot, máy CNC), cần chọn bánh răng ít khe hở (backlash) và tỉ số truyền phù hợp với độ phân giải encoder.
Chi phí và bảo trì: Tỉ số truyền cao đồng nghĩa với nhiều cặp bánh răng hoặc hộp phức tạp hơn, dẫn đến chi phí tăng. Cần đánh giá hiệu quả kinh tế.

Câu hỏi thường gặp về tỉ số truyền bánh răng

Tỉ số truyền bánh răng có đơn vị không?

Không. Tỉ số truyền là một số thuần túy, không có đơn vị. Nó chỉ biểu thị tỷ lệ giữa các đại lượng vật lý (số răng, đường kính, tốc độ quay).

Tỉ số truyền ảnh hưởng đến mô-men như thế nào?

Nếu bỏ qua ma sát, mô-men đầu ra bằng mô-men đầu vào nhân với tỉ số truyền. Với tỉ số truyền giảm tốc (i > 1), mô-men tăng. Với tỉ số tăng tốc (i < 1), mô-men giảm.

Làm sao để tính tỉ số truyền tổng của nhiều cấp?

Lấy tích của các tỉ số truyền của từng cặp liên tiếp. Ví dụ: Cấp 1: i1 = 2, cấp 2: i2 = 3, cấp 3: i3 = 4 → tổng i = 2×3×4 = 24.

Có thể thay đổi tỉ số truyền mà không thay bánh răng không?

Trong hộp số tự động hoặc hộp số vô cấp (CVT), tỉ số truyền thay đổi liên tục mà không cần thay bánh răng. Với hộp số thường (manual), phải sang số để chọn cặp bánh răng khác nhau.

Tỉ số truyền càng lớn càng tốt?

Không. Tỉ số truyền lớn cho mô-men lớn nhưng tốc độ chậm. Lựa chọn phụ thuộc vào mục đích: cần lực kéo thì chọn i lớn, cần tốc độ thì chọn i nhỏ. Ngoài ra, tỉ số truyền quá lớn dẫn đến hiệu suất giảm, kích thước tăng.

So sánh tỉ số truyền của các loại bánh răng phổ biến

Loại bánh răng	Phạm vi tỉ số truyền thường dùng	Ưu điểm	Nhược điểm
Răng thẳng (Spur)	1:1 đến 3:1 (một cấp), tối đa 10:1	Dễ chế tạo, giá rẻ	Ồn, chịu tải kém ở tốc độ cao
Răng nghiêng (Helical)	1:1 đến 5:1 (một cấp), lên đến 15:1	Vận hành êm, chịu tải tốt	Có lực dọc trục, cần ổ bi chặn
Răng côn (Bevel)	1:1 đến 4:1	Truyền động vuông góc	Chế tạo phức tạp, góc nghiêng giới hạn
Hành tinh (Planetary)	3:1 đến 12:1 (một cấp), nhiều cấp có thể đạt 200:1	Kích thước nhỏ, mô-men lớn, hiệu suất cao	Giá thành cao, khó thiết kế và sửa chữa

Hướng dẫn tính tỉ số truyền bánh răng trong thiết kế thực tế

Để áp dụng, bạn có thể thực hiện theo các bước sau:

Xác định yêu cầu đầu ra: Tốc độ (vg/ph) và mô-men (Nm) cần thiết.
Chọn động cơ: Dựa trên công suất, tốc độ danh nghĩa (thường 900, 1450, 2900 vg/ph).
Tính tỉ số truyền sơ bộ: i = tốc độ động cơ / tốc độ yêu cầu.
Phân phối tỉ số cho các cấp: Nếu i > 10, nên chia thành 2-3 cấp để tránh kích thước quá lớn và tối ưu hiệu suất.
Chọn số răng: Dựa trên tiêu chuẩn module và khoảng cách trục. Số răng bánh chủ động thường từ 17 đến 30 để tránh cắt chân răng (undercut).
Kiểm tra độ bền: Tính ứng suất uốn và tiếp xúc theo tiêu chuẩn AGMA hoặc ISO.
Mô phỏng: Sử dụng phần mềm (KissSoft, SolidWorks Motion) để kiểm tra động học và nhiệt độ.

Kết luận

Tỉ số truyền bánh răng là nền tảng của thiết kế cơ khí, ảnh hưởng trực tiếp đến hiệu suất, khả năng chịu tải và tuổi thọ của hệ thống. Việc hiểu chính xác tỉ số truyền bánh răng là gì, cách tính và lựa chọn giúp kỹ sư tối ưu hóa máy móc từ xe cộ, robot đến dây chuyền sản xuất. Luôn kiểm tra lại số liệu, xem xét hiệu suất thực tế, và tham khảo các tiêu chuẩn ngành để tránh sai sót. Hy vọng bài viết đã cung cấp cho bạn kiến thức toàn diện và sẵn sàng để ứng dụng.

Nội dung được biên soạn dựa trên kinh nghiệm thực tế và tài liệu kỹ thuật chuẩn, đảm bảo độ tin cậy cho cả người mới và chuyên gia.
