Trong lĩnh vực thiết kế và thi công nội thất, hồ sơ nội thất đóng vai trò như một bản vẽ kiến trúc chi tiết, là kim chỉ nam cho toàn bộ quá trình từ ý tưởng đến hiện thực. Tuy nhiên, không phải ai cũng có thể đọc và hiểu đúng cách hiểu hồ sơ nội thất. Nhiều chủ nhà, thậm chí cả những người mới vào nghề, thường gặp khó khăn khi tiếp cận các bản vẽ kỹ thuật, mặt bằng bố trí, hay phối cảnh 3D. Bài viết này sẽ giúp bạn làm chủ kỹ năng này một cách toàn diện.
Hồ sơ nội thất là tập hợp tất cả các tài liệu, bản vẽ, và thông tin kỹ thuật liên quan đến một dự án thiết kế nội thất. Nó bao gồm bản vẽ mặt bằng, mặt đứng, mặt cắt, bản vẽ chi tiết, phối cảnh 3D, danh mục vật liệu, bảng màu, và các thuyết minh thiết kế. Cách hiểu hồ sơ nội thất chính xác giúp bạn nắm bắt được ý đồ của kiến trúc sư, kiểm soát chất lượng thi công, và tránh những sai sót tốn kém.
Một bộ hồ sơ nội thất hoàn chỉnh thường có từ 10 đến 30 bản vẽ khác nhau, tùy thuộc vào quy mô và độ phức tạp của công trình. Việc nắm vững cách đọc các ký hiệu, tỷ lệ, và thông tin trên từng bản vẽ là kỹ năng cốt lõi trong cách hiểu hồ sơ nội thất.
Phân Loại Chi Tiết Các Thành Phần Trong Hồ Sơ Nội Thất

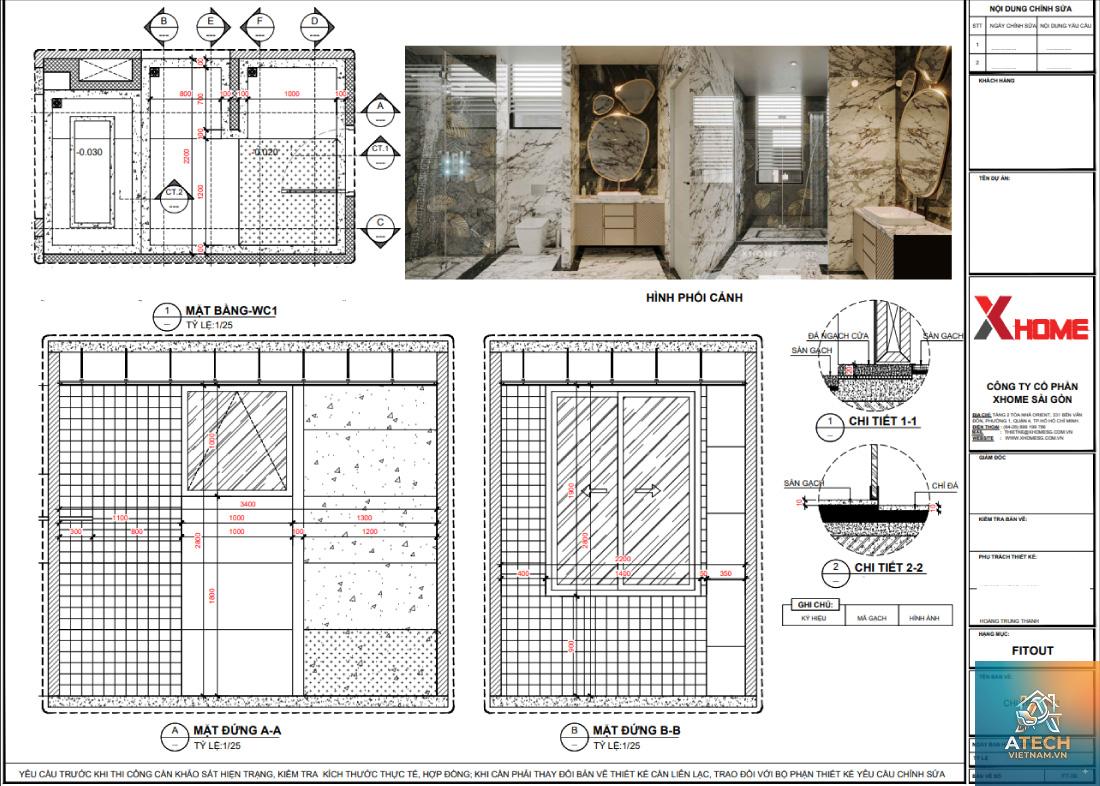

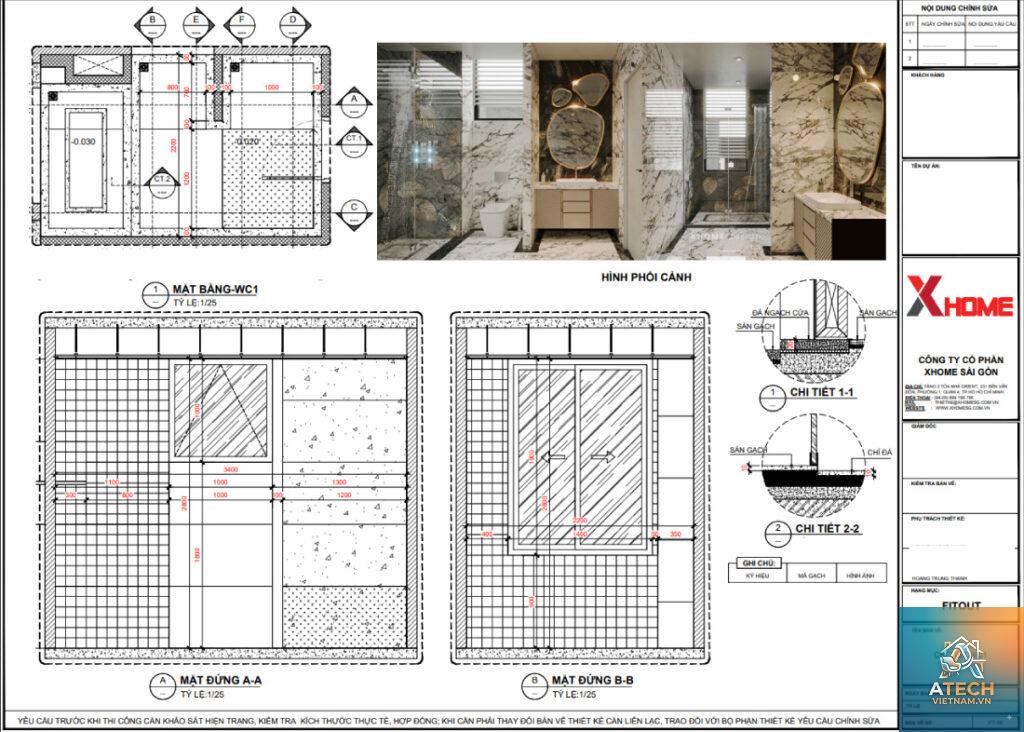

Bản Vẽ Mặt Bằng Bố Trí Nội Thất
Đây là bản vẽ quan trọng nhất, thể hiện cách sắp xếp đồ đạc, vị trí tường, cửa, và các thiết bị cố định. Bản vẽ thường được vẽ theo tỷ lệ 1:50 hoặc 1:100. Cách hiểu hồ sơ nội thất bắt đầu từ việc đọc đúng các ký hiệu trên mặt bằng: ký hiệu ghếsofa, giường ngủ, bàn ăn, tủ bếp… Mỗi loại đồ nội thất đều có ký hiệu tiêu chuẩn riêng.
Khi đọc mặt bằng, bạn cần chú ý đến kích thước tổng thể của căn phòng, khoảng cách giữa các món đồ, và lối đi lại. Một bản vẽ mặt bằng tốt sẽ thể hiện hướng nhìn, hướng ánh sáng tự nhiên, và sự lưu thông không gian.
Bản Vẽ Mặt Bằng Trần Và Bố Trí Đèn
Bản vẽ này cho thấy thiết kế trần nhà, vị trí đèn âm trần, đèn chùm, đèn thả, cũng như hệ thống điều hòa, cảm biến khói, và loa trần. Cách hiểu hồ sơ nội thất liên quan đến trần đòi hỏi bạn phải biết các ký hiệu đèn, công tắc, và ổ cắm. Thông thường, bản vẽ mặt bằng trần được vẽ với góc nhìn từ dưới lên hoặc từ trên xuống.
Chiều cao trần, kiểu trần (trần thạch cao, trần gỗ, trần bê tông), và các chi tiết trang trí như phào chỉ, gờ trần đều được ghi chú rõ ràng. Đây là phần thường bị bỏ qua nhưng lại ảnh hưởng lớn đến thẩm mỹ và công năng.

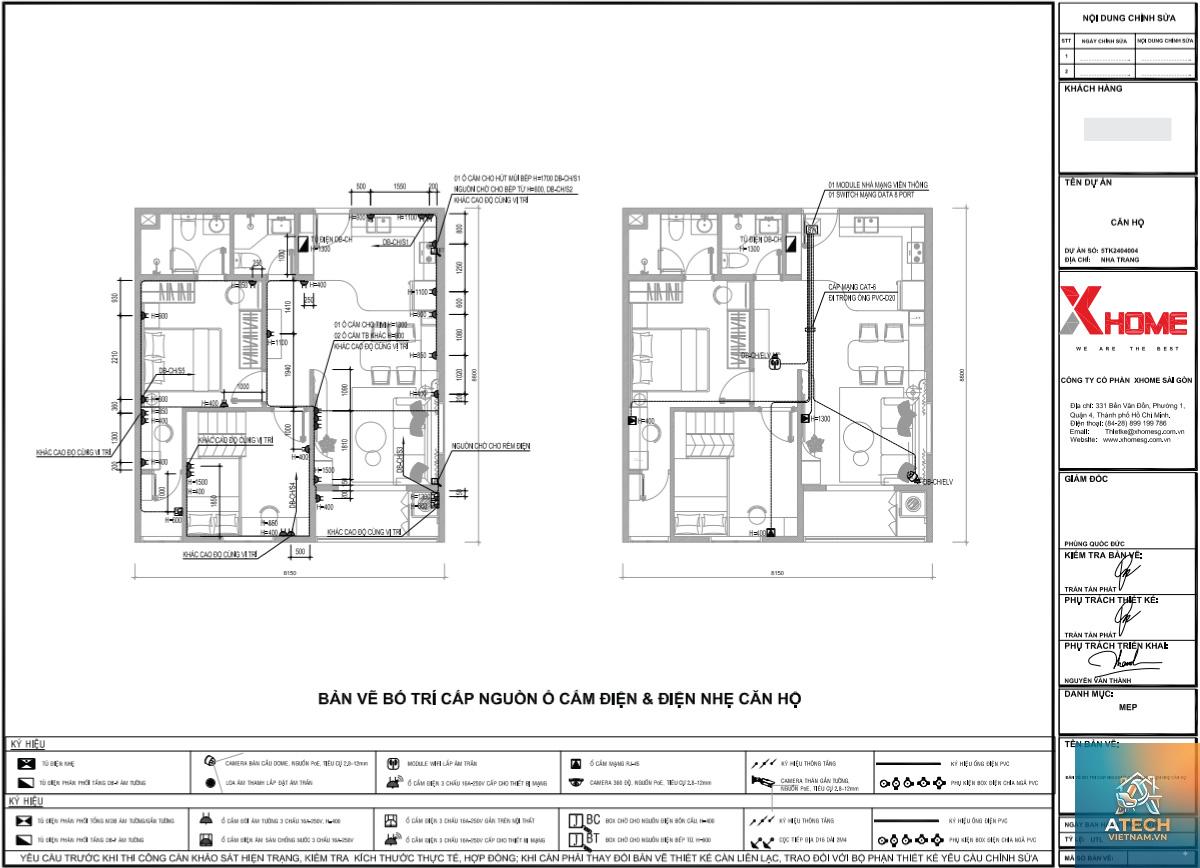

Bản Vẽ Mặt Bằng Ổ Cắm Và Thiết Bị Điện
Bản vẽ này chỉ vị trí chính xác của các ổ cắm điện, công tắc, ổ mạng, ổ âm thanh, và các thiết bị điện khác. Cách hiểu hồ sơ nội thất về phần điện giúp bạn tránh tình trạng sau này phải dùng dây nối hoặc khoan tường lại. Mỗi ổ cắm thường được ký hiệu bằng hình tròn hoặc hình chữ nhật nhỏ, kèm theo ký hiệu chức năng.
Bản Vẽ Lát Sàn, Ốp Tường Và Ốp Trần
Bản vẽ này mô tả vật liệu hoàn thiện cho sàn, tường và trần. Ví dụ, sàn gỗ tự nhiên, sàn vinyl, gạch ceramic, thảm… Cách hiểu hồ sơ nội thất ở phần này bao gồm việc đọc các ký hiệu vật liệu, hướng lát, kích thước viên gạch, và vị trí các đường viền. Bản vẽ cũng thể hiện cao độ hoàn thiện, giúp kiểm soát độ dày của lớp nền.

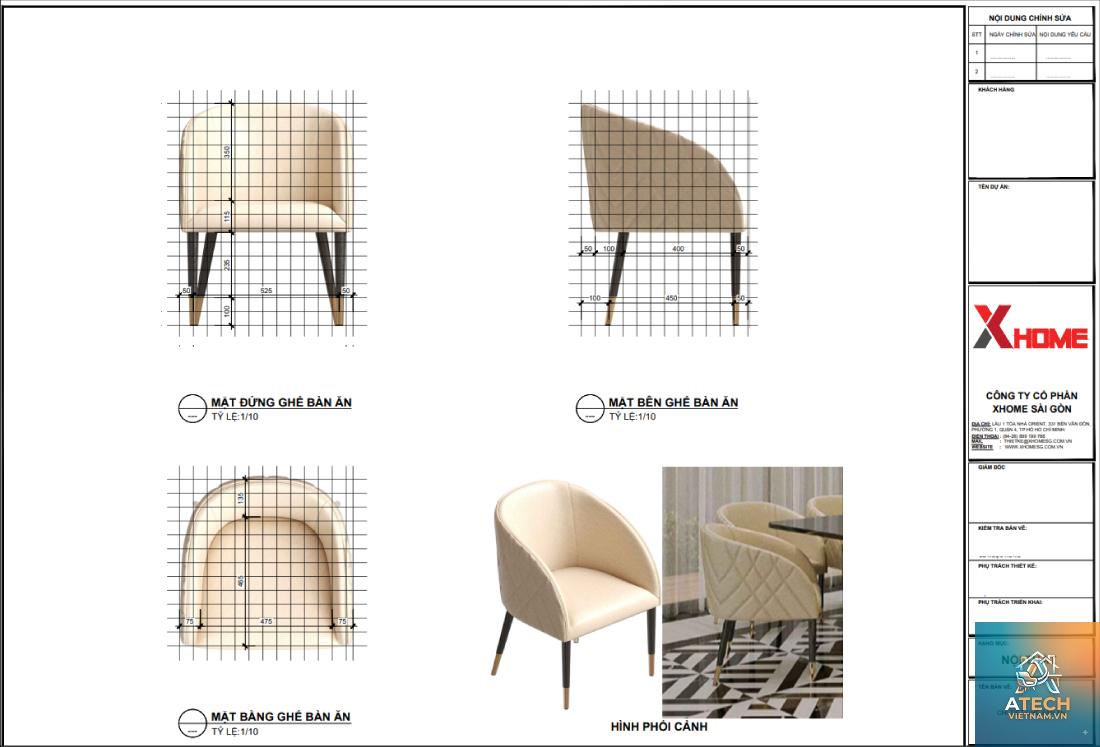

Bản Vẽ Chi Tiết Nội Thất
Đây là các bản vẽ phóng to (tỷ lệ 1:10, 1:5 hoặc 1:2) của các chi tiết cụ thể như tủ bếp, bàn làm việc, tủ quần áo, giường, vách ngăn. Mỗi chi tiết đều có kích thước, chất liệu, màu sắc, và hướng dẫn lắp ráp. Cách hiểu hồ sơ nội thất chi tiết giúp thợ mộc và thợ lắp đặt thi công chính xác đến từng milimet.
Phối Cảnh 3D Và Hình Ảnh Minh Họa
Phối cảnh 3D là hình ảnh trực quan của không gian sau khi hoàn thiện. Nó giúp chủ nhà hình dung rõ ràng ý tưởng thiết kế. Tuy nhiên, cần hiểu rằng phối cảnh chỉ mang tính tham khảo, màu sắc và chất liệu thực tế có thể khác đôi chút. Cách hiểu hồ sơ nội thất qua phối cảnh là tập trung vào mối quan hệ giữa các món đồ, ánh sáng, và cảm giác không gian, chứ không phải sao chép y hệt.
Bảng báo giá liệt kê tất cả các hạng mục, số lượng, đơn giá, và thành tiền. Danh mục vật liệu (Bill of Materials) chi tiết tên sản phẩm, mã hàng, nhà cung cấp, màu sắc, và thông số kỹ thuật. Đây là phần quan trọng để kiểm soát ngân sách và quản lý việc mua sắm.
Kiểm soát chất lượng thi công: Vị trí ổ cắm có trùng với bản vẽ điện không? Việc này giúp tránh những sai sót gây lãng phí.
Khi mua sắm nội thất: Từ bản vẽ mặt bằng, bạn xác định kích thước tối đa của đồ đạc. Một chiếc sofa dài 3m có phù hợp với bức tường 2,8m không? Cách hiểu hồ sơ nội thất giúp bạn trả lời những câu hỏi như vậy trước khi đặt hàng.
Sai Lầm Thường Gặp Khi Đọc Hồ Sơ Nội Thất Và Cách Tránh
Bỏ qua tỷ lệ: Nhiều người xem bản vẽ mà không để ý tỷ lệ, dẫn đến ước lượng sai kích thước. Luôn kiểm tra tỷ lệ trước khi đo bất kỳ chi tiết nào.
Chỉ tin vào phối cảnh 3D: Phối cảnh được tinh chỉnh hình ảnh nên đôi khi không chính xác về kích thước. Hãy dựa vào bản vẽ kỹ thuật để có số liệu thực tế.
Không kiểm tra sự đồng nhất giữa các bản vẽ: Đôi khi mặt bằng và mặt cắt lại có thông tin trái ngược. Hãy đối chiếu tất cả bản vẽ trước khi thi công.
Bỏ qua ghi chú và khung tên: Ghi chú chứa các yêu cầu kỹ thuật quan trọng như độ cao hoàn thiện, loại vật liệu thay thế.
Không cập nhật khi có thay đổi: Mọi thay đổi trong thi công cần được phê duyệt và cập nhật vào hồ sơ. Nếu không, bạn sẽ gặp khó khăn trong nghiệm thu.
Lưu Ý Quan Trọng Khi Làm Việc Với Hồ Sơ Nội Thất
Hãy luôn yêu cầu kiến trúc sư cung cấp file bản vẽ gốc (dạng PDF độ phân giải cao hoặc file mềm.dwg) để có thể phóng to, xem chi tiết. Nên in bản vẽ ra giấy khổ A1 hoặc A2 để dễ dàng thao tác tại công trình. Camera điện thoại là công cụ hữu ích để chụp lại các chi tiết và so sánh với thực tế. Trong quá trình thi công, bạn nên giữ một bộ hồ sơ bản cứng và một bộ file mềm để thuận lợi cho việc tra cứu. Đừng ngần ngại hỏi kiến trúc sư hoặc kỹ sư nếu có bất kỳ ký hiệu nào bạn không hiểu. Cách hiểu hồ sơ nội thất là một kỹ năng được cải thiện qua thực hành và sự tỉ mỉ.
Câu Hỏi Thường Gặp (FAQ)
Làm thế nào để phân biệt bản vẽ mặt bằng và mặt cắt?
Mặt bằng là hình chiếu bằng của căn phòng nhìn từ trên xuống, thể hiện bố trí đồ đạc trên mặt sàn. Mặt cắt là hình cắt đứng, thể hiện chiều cao của đồ đạc, tường, và trần. Mặt cắt thường được ký hiệu bằng đường cắt trên mặt bằng (ví dụ A-A) và vẽ ở tỷ lệ lớn hơn.
Ký hiệu vật liệu trên bản vẽ nội thất gồm những gì?
Ký hiệu thường là các họa tiết đặc trưng: đường chéo song song (gạch men), chấm tròn đều (đá, gạch bông), vân gỗ (gỗ tự nhiên), ô vuông nhỏ (thạch cao), và các ký tự viết tắt (W – gỗ, S – đá, M – kim loại). Luôn kiểm tra bảng chú thích trên bản vẽ để hiểu đúng ký hiệu.
Sự khác nhau giữa hồ sơ thiết kế và hồ sơ thi công trong nội thất?
Hồ sơ thiết kế tập trung vào thẩm mỹ và ý tưởng, thường có phối cảnh đẹp nhưng ít chi tiết kỹ thuật. Hồ sơ thi công lại chi tiết về kích thước, vật liệu, kết cấu, và quy trình lắp ráp, là tài liệu để thợ thi công thực hiện. Cả hai đều cần thiết nhưng phục vụ mục đích khác nhau.
Cách kiểm tra kích thước trên bản vẽ nội thất chính xác nhất?
Sử dụng thước tỷ lệ chuyên dụng (thước L) đo trực tiếp trên bản vẽ in. Nếu không có,
Không cần thiết. Bạn chỉ cần biết các nguyên tắc cơ bản về tỷ lệ, ký hiệu và đọc bản vẽ kỹ thuật. Tuy nhiên, nếu bạn có kiến thức cơ bản về AutoCAD hoặc SketchUp, việc đọc và kiểm tra sẽ dễ dàng hơn.
Làm cách nào để phát hiện sai sót trong hồ sơ nội thất?
So sánh thông tin giữa các bản vẽ với nhau (mặt bằng với mặt cắt, mặt bằng điện với mặt bằng trần). Kiểm tra tính logic: kích thước cửa có đủ để đồ nội thất đi qua không? Khoảng cách lối đi có tối thiểu 60cm không? Nếu thấy bất hợp lý, hãy yêu cầu kiến trúc sư giải thích hoặc sửa lại.
Kết Luận
Cách hiểu hồ sơ nội thất là một kỹ năng thiết yếu cho bất kỳ ai tham gia vào quá trình xây dựng hoặc cải tạo không gian sống. Nó không chỉ giúp bạn kiểm soát chất lượng và chi phí mà còn đảm bảo rằng ý tưởng thiết kế được hiện thực hóa đúng như mong muốn. Từ việc đọc tỷ lệ, nhận diện ký hiệu, đến kiểm tra sự nhất quán giữa các bản vẽ, mỗi bước đều đóng góp vào thành công của dự án. Dù bạn là chủ nhà, nhà đầu tư, hay người mới vào nghề, việc dành thời gian để làm chủ kiến thức này sẽ mang lại lợi ích lâu dài. Hãy luôn giữ hồ sơ nội thất bên mình như một công cụ đối chiếu và quản lý, và đừng ngần ngại đặt câu hỏi khi có điều chưa rõ. Một bộ hồ sơ được hiểu đúng là nền tảng vững chắc cho một không gian nội thất hoàn hảo.
