Giới thiệu tổng quan về cảm biến lực
Trong thời đại công nghiệp hóa và tự động hóa hiện nay, việc đo lường chính xác các thông số vật lý đóng vai trò sống còn. Cảm biến lực là gì là câu hỏi mà bất kỳ kỹ sư, nhà vận hành hay sinh viên ngành cơ điện tử nào cũng cần nắm rõ. Cảm biến lực (load cell hoặc force sensor) là thiết bị chuyển đổi lực cơ học tác động lên nó thành tín hiệu điện tỷ lệ thuận. Tín hiệu này có thể là điện áp, dòng điện, tần số hoặc dạng số, giúp hệ thống điều khiển hoặc người vận hành đọc được giá trị lực chính xác đến từng gram hay Newton.
Khác với các loại cảm biến đo áp suất hay gia tốc, cảm biến lực tập trung vào lực trực tiếp như nén, kéo, uốn, xoắn. Thiết bị này xuất hiện trong hầu hết các ngành sản xuất: từ cân bàn siêu thị, máy kéo thử nghiệm vật liệu, robot công nghiệp đến thiết bị y tế và hàng không vũ trụ. Hiểu rõ về cảm biến lực giúp doanh nghiệp lựa chọn đúng chủng loại, tiết kiệm chi phí và đảm bảo độ chính xác cho quy trình sản xuất.
Khái niệm và bản chất của cảm biến lực
Cảm biến lực hoạt động dựa trên nguyên lý biến dạng đàn hồi. Khi một lực tác động lên phần tử đàn hồi bên trong cảm biến, cấu trúc vật lý của nó bị thay đổi. Các strain gauge (tenzo điện trở) gắn trên bề mặt phần tử này sẽ thay đổi điện trở tỷ lệ với mức độ biến dạng. Mạch cầu Wheatstone sẽ chuyển sự thay đổi điện trở rất nhỏ (vài milivolt) thành tín hiệu điện có thể khuếch đại và xử lý.
Bản chất cốt lõi của cảm biến lực nằm ở độ tuyến tính và độ lặp lại. Một cảm biến lực chất lượng cao phải cho ra tín hiệu đầu ra tỷ lệ tuyến tính với lực đầu vào trong toàn dải đo. Sai số phi tuyến thường được nhà sản xuất công bố dưới dạng phần trăm so với toàn thang đo (Full Scale – FS), thông thường dưới 0.05% FS đối với cảm biến công nghiệp.

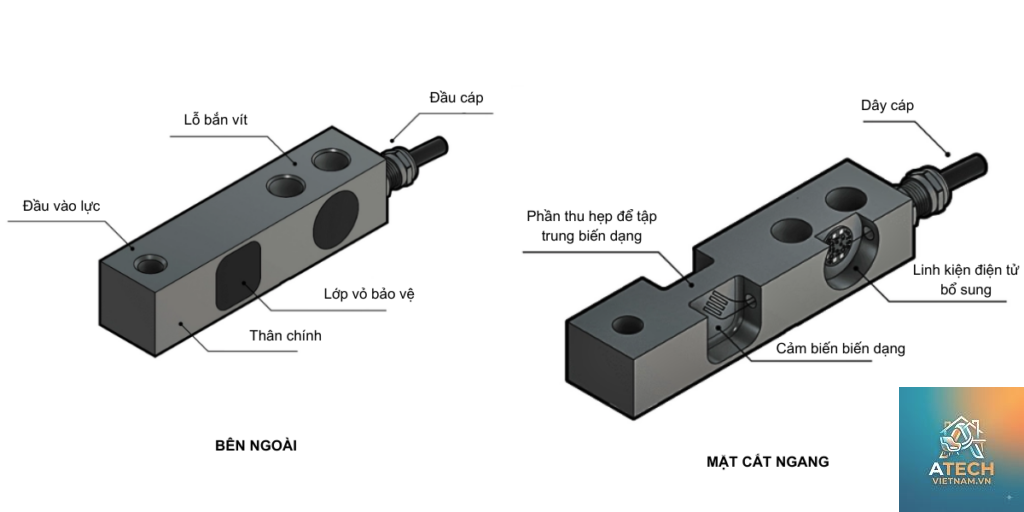

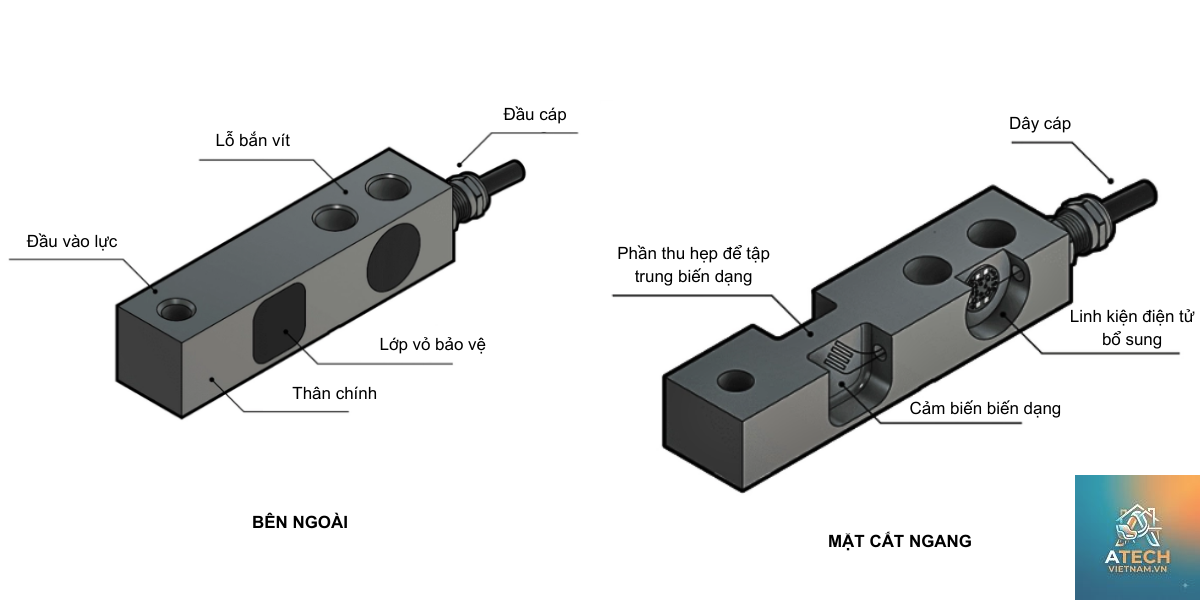

Thành phần cấu tạo chính của cảm biến lực
- Phần tử đàn hồi (Elastic Element): thường làm từ thép không gỉ 17-4PH, nhôm 7075 hoặc hợp kim đặc biệt. Thiết kế dạng thanh, dầm, vòng hoặc chén tùy theo ứng dụng nén/kéo.
- Strain gauge (tenzo điện trở): lá kim loại mỏng (constantan, nichrome) được khắc mạch in và gắn lên phần tử đàn hồi bằng keo epoxy đặc biệt.
- Mạch cầu Wheatstone: gồm 4 hoặc 8 điện trở strain gauge đấu nối, giúp bù trừ nhiệt độ và tăng độ nhạy.
- Vỏ bảo vệ: bằng thép không gỉ hoặc nhôm anod hóa, đạt cấp bảo vệ IP65-IP68 để chống bụi và nước.
- Cáp tín hiệu: dây dẫn có vỏ bọc chống nhiễu, thường có 4 dây (kích thích +, kích thích -, tín hiệu +, tín hiệu -).
- Dải đo (Capacity): giá trị lực tối đa cảm biến có thể đo an toàn, đơn vị kg, N, kN, lbf. Không nên sử dụng quá 80% dải đo để đảm bảo độ bền.
- Độ chính xác (Accuracy): thường từ 0.02% đến 0.5% FS, bao gồm sai số tuyến tính, trễ, lặp lại.
- Độ nhạy (Sensitivity): mV/V, giá trị phổ biến 1.0 – 3.0 mV/V.
- Điện trở đầu vào (Input resistance): thường 350Ω hoặc 1000Ω.
- Bù nhiệt (Temperature compensation): phạm vi nhiệt độ bù chuẩn -10°C đến 40°C.
- Quá tải an toàn (Safe overload): thường 120–150% dải đo.
- Quá tải phá hủy (Ultimate overload): 200–300% dải đo.
- Cấp bảo vệ IP: IP65 cho môi trường khô, IP67/IP68 cho môi trường ẩm ướt, hóa chất.
- Độ chính xác cao, sai số thấp, có thể đạt đến 0.02% FS.
- Khả năng lặp lại tốt, tín hiệu ổn định trong thời gian dài.
- Đa dạng dải đo từ vài gram đến hàng trăm tấn.
- Tích hợp dễ dàng với PLC, bộ hiển thị, máy tính qua giao tiếp analog hoặc kỹ thuật số (RS232, RS485, CANbus, EtherCAT).
- Tuổi thọ cao, có thể hoạt động 10–20 năm nếu sử dụng đúng tải.
- Nhạy cảm với nhiệt độ: nếu không có bù nhiệt, tín hiệu sẽ trôi theo thời gian.
- Dễ bị ảnh hưởng bởi lực ngang, lực xoắn không mong muốn, gây sai số.
- Chi phí cao đối với các loại đa chiều hoặc dải đo siêu nhỏ.
- Không thích hợp cho ứng dụng lực động tần số cao (trên 1 kHz) nếu là loại strain gauge thông thường.
- Yêu cầu hiệu chuẩn định kỳ (thường 6 tháng – 1 năm) để đảm bảo độ chính xác.

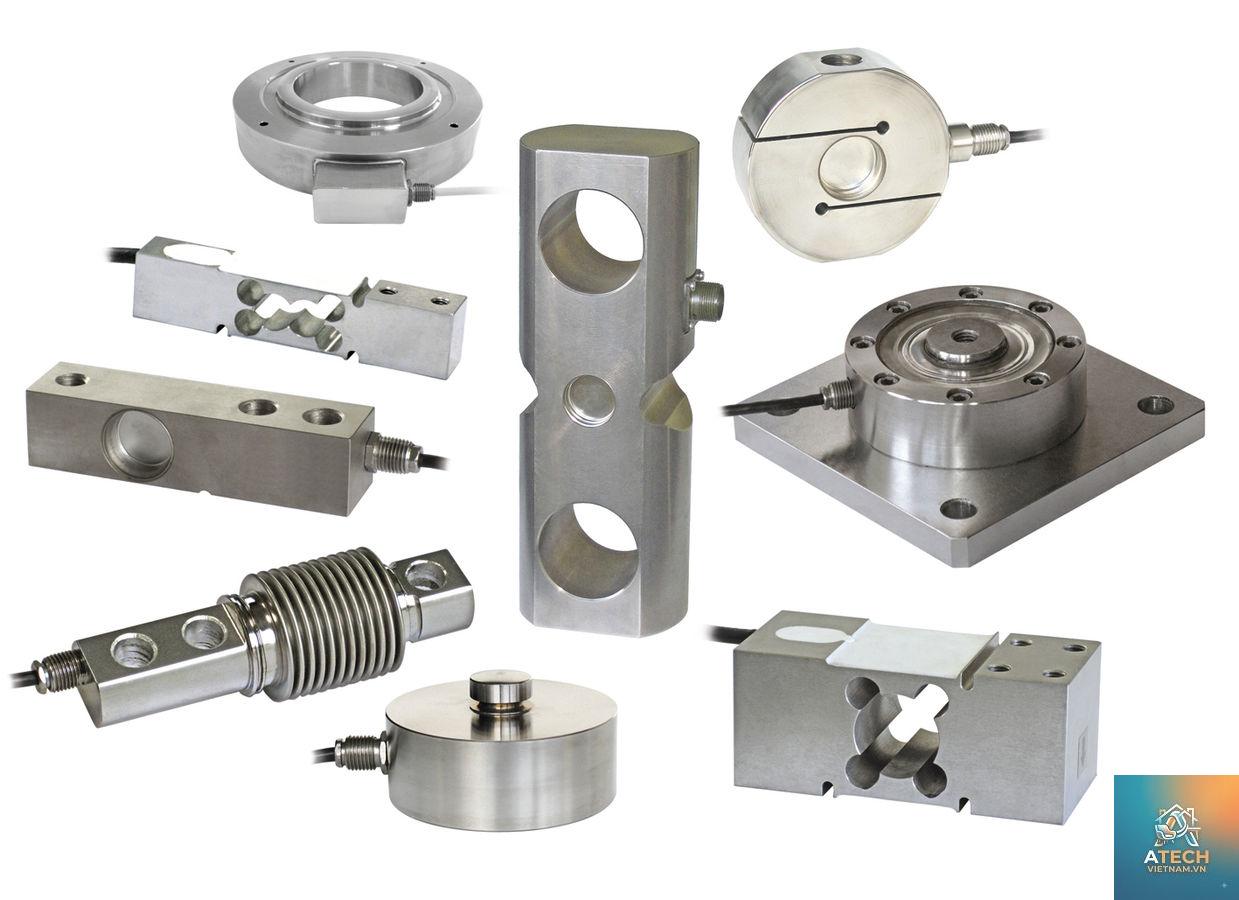

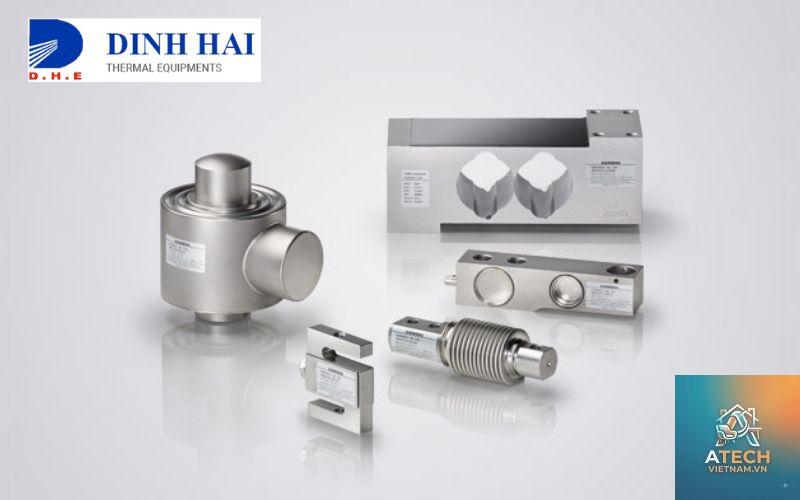

Phân loại cảm biến lực chi tiết
Việc phân loại cảm biến lực dựa trên nhiều tiêu chí: hướng tác dụng lực, nguyên lý hoạt động, dải đo, môi trường sử dụng.
Phân loại theo hướng tác dụng lực
| Loại | Đặc điểm | Ứng dụng điển hình |
|---|---|---|

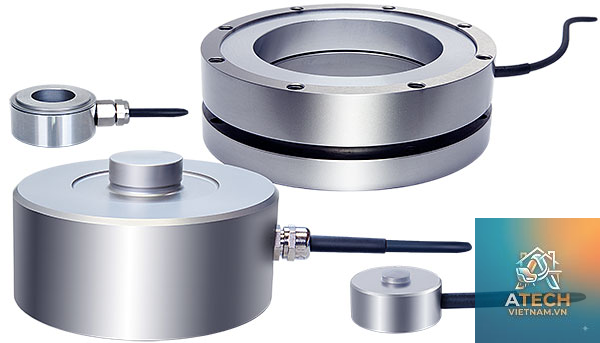

| Cảm biến lực nén | Đo lực theo hướng ép vào; thường dạng chén trụ hoặc đĩa | Cân bàn, cân xe tải, máy ép thủy lực |
| Cảm biến lực kéo | Đo lực theo hướng giãn ra; có móc hoặc ren hai đầu | Cân treo, thử nghiệm kéo vật liệu, cầu trục |
| Cảm biến lực uốn | Đo lực tác dụng vuông góc với trục dầm | Cân bàn nhỏ, cảm biến trong robot |
| Cảm biến lực đa chiều | Đo lực theo 2 hoặc 3 trục cùng lúc (Fx, Fy, Fz) | Robot cộng tác, tay máy, thiết bị mô phỏng |
Phân loại theo nguyên lý hoạt động
Cảm biến lực điện trở (Strain gauge) là loại phổ biến nhất, chiếm hơn 80% thị trường. Chúng có độ chính xác cao, giá thành hợp lý, tuổi thọ dài. Dải đo từ 0.5 kg đến hàng trăm tấn.
Cảm biến lực áp điện (Piezoelectric) sử dụng hiệu ứng áp điện của thạch anh hoặc gốm PZT. Khi có lực tác động, vật liệu sinh ra điện tích. Loại này rất nhạy với lực động, tần số cao nhưng không đo được lực tĩnh. Dùng trong đo động lực học, kiểm tra rung động, cảm biến va chạm.
Cảm biến lực điện dung dựa trên sự thay đổi khoảng cách giữa hai bản cực khi có lực. Độ phân giải cao, tiêu thụ ít năng lượng nhưng chịu nhiệt kém hơn. Ứng dụng trong micro, thiết bị y tế và cảm biến lực siêu nhỏ.
Cảm biến lực quang – từ sử dụng sợi quang FBG (Fiber Bragg Grating) hoặc hiệu ứng Hall. Loại này chống nhiễu điện từ tốt, phù hợp môi trường khắc nghiệt như lò nung, từ trường mạnh.
Nguyên lý hoạt động chi tiết của cảm biến lực dạng strain gauge
Để trả lời chính xác cảm biến lực là gì, cần hiểu nguyên lý vận hành. Khi lực F tác dụng lên phần tử đàn hồi, nó biến dạng một lượng ΔL. Strain gauge gắn trên bề mặt sẽ dãn hoặc nén theo. Hệ số gauge factor (GF) của strain gauge constantan thường khoảng 2.0 – 2.1, nghĩa là khi biến dạng tương đối 1 μm/m, điện trở thay đổi 2.0 – 2.1 μΩ/Ω.
Mạch cầu Wheatstone được cấp nguồn kích thích 5V hoặc 10V DC. Khi không có lực, mạch cân bằng, điện áp đầu ra bằng 0. Khi có lực, 4 điện trở (R1, R2, R3, R4) thay đổi không đồng đều, tạo ra điện áp chênh lệch Vout. Công thức cơ bản: Vout = (Vin ΔR) / R. Vout thường rất nhỏ (0.5 – 3 mV/V), cần bộ khuếch đại (amplifier) để đưa về mức 0–10V hoặc 4–20mA.
Ví dụ thực tế: Một cảm biến lực nén 1000 kg có độ nhạy 2.0 mV/V, cấp nguồn 10V. Khi đặt tải 500 kg, tín hiệu đầu ra là 2.0 500/1000 * 10 = 10 mV. Tín hiệu này được bộ chuyển đổi ADC 24-bit đọc và hiển thị.
Thông số kỹ thuật quan trọng khi chọn cảm biến lực
Ứng dụng thực tế của cảm biến lực trong các ngành
Công nghiệp sản xuất và chế tạo
Trong dây chuyền sản xuất, cảm biến lực được tích hợp vào máy ép khuôn để kiểm soát lực ép trong quá trình dập, đảm bảo sản phẩm không bị nứt hay biến dạng. Các máy đo độ cứng, máy thử kéo – nén vật liệu (Universal Testing Machine) sử dụng cảm biến lực kết hợp với encoder để vẽ biểu đồ ứng suất – biến dạng.
Robot công nghiệp và cộng tác
Robot lắp ráp linh kiện điện tử cần cảm biến lực ở cổ tay để kiểm soát lực siết ốc, lực ghép nối. Cảm biến lực đa chiều (6-axis force/torque sensor) cho phép robot cảm nhận và điều chỉnh lực tương tác với môi trường, giúp thao tác lắp ráp chính xác đến 0.1 N.
Hệ thống cân công nghiệp

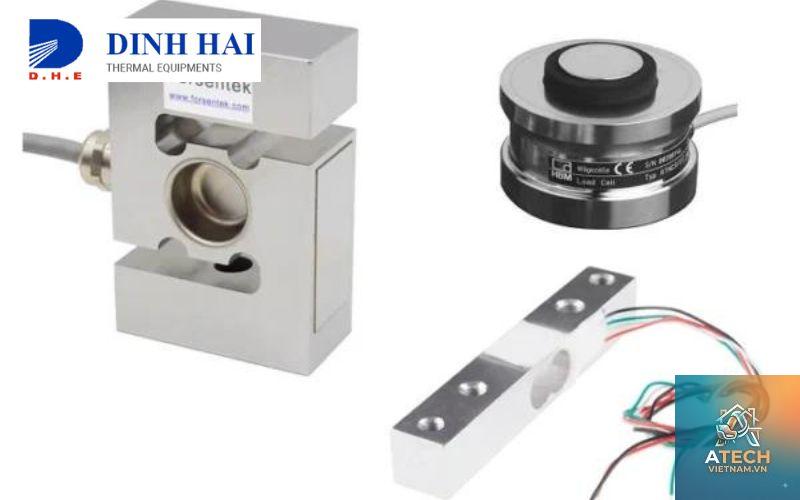

Từ cân bàn điện tử trong siêu thị đến cân xe tải 60 tấn, cảm biến lực nén dạng chén hoặc dạng S là thành phần cốt lõi. Cân bồn chứa (tank weighing) sử dụng 3 hoặc 4 cảm biến lực gắn dưới chân bồn, kết hợp với bộ hiển thị để giám sát khối lượng nguyên liệu theo thời gian thực.
Y tế và chăm sóc sức khỏe
Cảm biến lực dạng micro (dưới 1 N) được dùng trong robot phẫu thuật, thiết bị đo lực cầm nắm của bệnh nhân phục hồi chức năng. Giường bệnh nhân thông minh có cảm biến lực dưới đệm để phát hiện trọng lượng và tư thế nằm, cảnh báo nguy cơ loét do tỳ đè.
Hàng không và ô tô
Trong thử nghiệm khí động học, cảm biến lực đo lực nâng và lực cản trên mô hình máy bay. Hệ thống phanh ABS sử dụng cảm biến lực bàn đạp để xác định ý đồ phanh của tài xế. Dây đai an toàn có tích hợp cảm biến lực để kích hoạt túi khí với lực phù hợp.
Lợi ích và hạn chế của cảm biến lực
Lợi ích nổi bật
Hạn chế cần lưu ý
Sai lầm thường gặp khi chọn và sử dụng cảm biến lực
Chọn dải đo quá lớn hoặc quá nhỏ: Nếu lực cần đo chỉ 10 kg nhưng chọn cảm biến 500 kg, độ chính xác sẽ rất thấp vì tín hiệu đầu ra nhỏ, tỷ lệ nhiễu cao. Ngược lại, nếu lực vượt quá 120% dải đo, cảm biến có thể bị hỏng vĩnh viễn.
Không quan tâm đến lực ngang và moment xoắn: Khi lắp đặt không đúng tâm, lực xiên gây ra sai số có thể lên đến 5–10%. Cần sử dụng khớp nối đàn hồi hoặc đế tự định tâm cho cảm biến nén.
Bỏ qua nhiệt độ môi trường: Cảm biến lực không bù nhiệt có thể bị trôi tín hiệu 1–2% khi nhiệt độ thay đổi 20°C. Trong môi trường gần lò nung hoặc ngoài trời, cần chọn loại có bù nhiệt từ -10°C đến 70°C.
Dùng cáp tín hiệu quá dài hoặc không chống nhiễu: Cáp dài trên 10m mà không có bộ khuếch đại đặt gần cảm biến sẽ làm suy giảm tín hiệu. Sử dụng cáp xoắn đôi có vỏ bọc kim loại để chống nhiễu động cơ, biến tần.
Không hiệu chuẩn định kỳ: Sau một thời gian, phần tử đàn hồi bị mỏi, strain gauge lão hóa dẫn đến sai số tích lũy. Hiệu chuẩn ít nhất mỗi năm một lần với chuẩn lực có độ chính xác cao hơn cảm biến ít nhất 4 lần.
Lưu ý quan trọng khi lắp đặt và vận hành
Bề mặt lắp đặt phải phẳng, độ nhám Ra ≤ 1.6 μm, độ phẳng ±0.05 mm trên 100 mm. Dùng bu lông lực căng đều, mô-men siết theo khuyến cáo của nhà sản xuất (thường 30–50 Nm đối với cảm biến nén cỡ trung).
Đối với cảm biến lực kéo, sử dụng khớp cầu hoặc khớp xoay để tránh lực ngang. Không hàn gì trên thân cảm biến vì nhiệt độ cao sẽ làm hỏng strain gauge.
Nguồn kích thích phải là DC ổn định, gợn sóng dưới 1 mV. Tuyệt đối không dùng nguồn AC vì sẽ gây nhiễu 50/60 Hz. Dây dẫn tín hiệu phải tách biệt với dây nguồn động lực ít nhất 30 cm.
Bảo vệ quá áp và sét đánh bằng varistor hoặc TVS diode ở đầu vào nguồn và tín hiệu, đặc biệt khi lắp ngoài trời.
Câu hỏi thường gặp về cảm biến lực
Cảm biến lực hoạt động như thế nào?
Cảm biến lực dùng strain gauge gắn trên phần tử đàn hồi. Lực làm biến dạng phần tử, thay đổi điện trở strain gauge, mạch cầu Wheatstone chuyển thành điện áp tỷ lệ thuận. Tín hiệu được khuếch đại và hiển thị dưới dạng lực đo được.
Phân biệt cảm biến lực và load cell?
Thực chất load cell là một loại cảm biến lực chuyên dùng trong cân điện tử. Thuật ngữ load cell thường chỉ cảm biến lực nén/kéo dùng strain gauge. Cảm biến lực có phạm vi rộng hơn, bao gồm cả loại áp điện, điện dung, quang học.
Cách chọn cảm biến lực cho cân bàn 300 kg?
Chọn cảm biến lực nén dạng bát giác hoặc dạng S, dải đo 300 kg hoặc 500 kg (an toàn hơn), cấp chính xác C3 (0.02% FS) trở lên, cấp bảo vệ IP65. Kết hợp với bộ hiển thị cân công nghiệp có độ phân giải 3000–6000 điểm.
Tuổi thọ trung bình của cảm biến lực là bao lâu?
Trong điều kiện hoạt động đúng tải (dưới 80% dải đo), nhiệt độ ổn định, không quá tải cơ học, cảm biến lực strain gauge có thể dùng 10–15 năm. Loại áp điện có tuổi thọ ngắn hơn, khoảng 5–7 năm do vật liệu gốm bị già hóa.
Cảm biến lực có thể sử dụng trong môi trường chân không không?
Có, nhưng cần chọn loại có thiết kế đặc biệt: thân bằng thép không gỉ, kết nối bằng feedthrough, không dùng keo epoxy thông thường vì sẽ thoát khí. Một số hãng như HBM, Vishay có dòng cảm biến lực chân không chuyên dụng.
Làm thế nào để biết cảm biến lực bị hỏng?
Dấu hiệu thường thấy: tín hiệu đầu ra không thay đổi khi có lực, hiển thị giá trị âm hoặc nhảy loạn, điện trở đầu vào/vu vượt quá dung sai ±5% so với datasheet, hoặc sau khi ngắt tải, tín hiệu không trở về 0 (hiện tượng trễ).
Kết luận
Cảm biến lực là gì – đó là thiết bị đo lường không thể thiếu trong mọi hệ thống yêu cầu kiểm soát lực chính xác. Từ những chiếc cân bàn nhỏ gọn đến robot thông minh, cảm biến lực giúp tự động hóa quy trình, nâng cao chất lượng sản phẩm và đảm bảo an toàn vận hành. Lựa chọn đúng chủng loại, lắp đặt đúng kỹ thuật và hiệu chuẩn định kỳ là ba yếu tố then chốt để khai thác tối đa lợi ích mà công nghệ này mang lại. Với sự phát triển của IoT và công nghiệp 4.0, cảm biến lực thông minh có khả năng tự chẩn đoán, ghi log dữ liệu và kết nối mạng không dây sẽ ngày càng phổ biến, mở ra nhiều ứng dụng mới trong tương lai gần.
