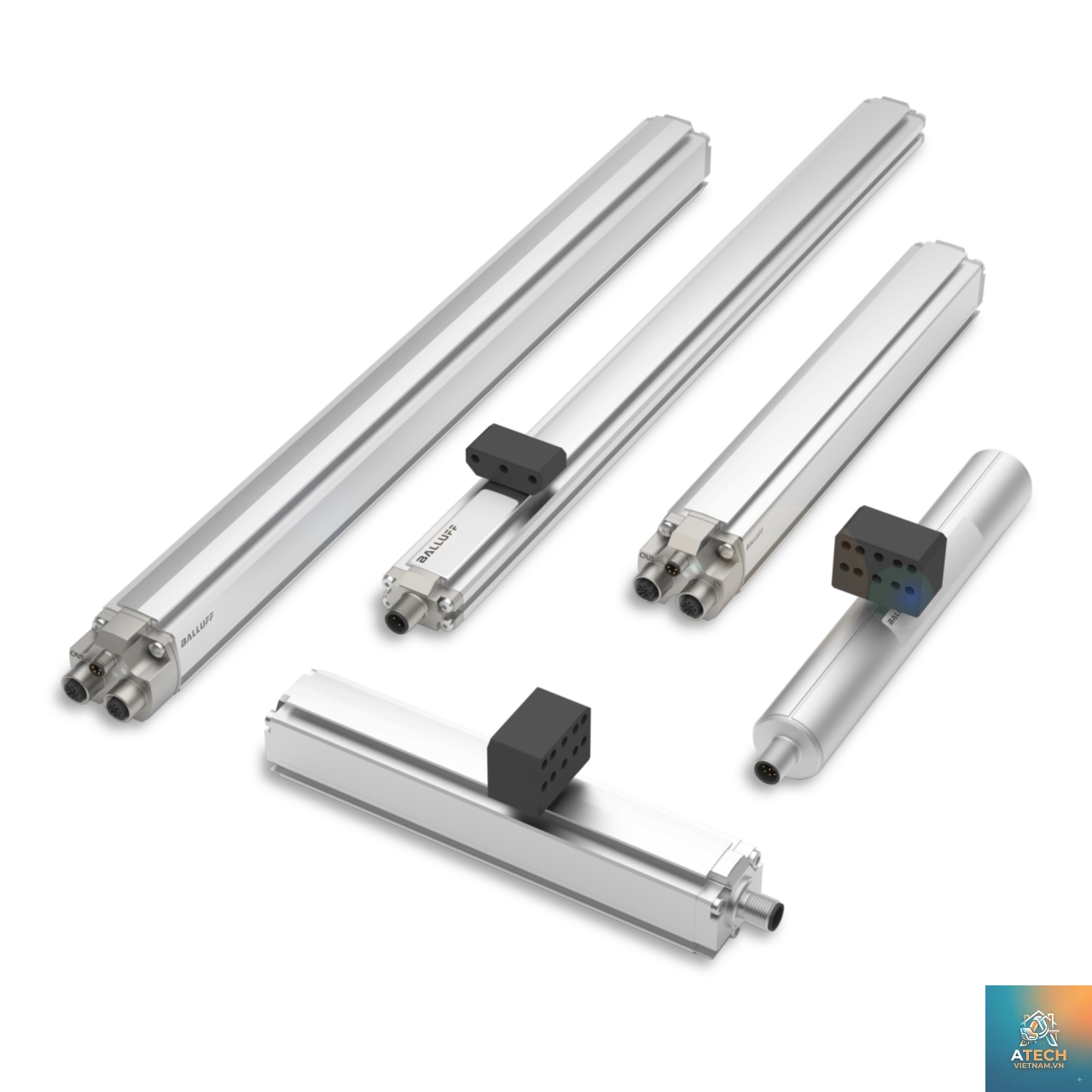

Giới thiệu tổng quan về cảm biến vị trí

Khi nói đến tự động hoá và robot hiện đại, cảm biến vị trí đóng vai trò quan trọng trong việc cung cấp thông tin chính xác về toạ độ của các bộ phận chuyển động. Cảm biến vị trí là thiết bị điện tử có khả năng phát hiện vị trí tuyệt đối hoặc tương đối của một vật thể trong không gian, sau đó chuyển đổi thông tin này thành tín hiệu điện có thể xử lý bởi bộ điều khiển. Hiểu rõ cảm biến vị trí là gì sẽ giúp kỹ sư và người vận hành lựa chọn đúng loại cảm biến cho từng ứng dụng cụ thể, nâng cao độ chính xác và hiệu suất của hệ thống.

Trong công nghiệp, cảm biến vị trí xuất hiện ở hầu hết các dây chuyền sản xuất, từ máy CNC, robot hàn, đến băng tải thông minh. Chúng hoạt động dựa trên nhiều nguyên lý vật lý khác nhau như cảm ứng điện từ, quang học, điện dung hay siêu âm. Mỗi loại có ưu nhược điểm riêng, phù hợp với các môi trường và yêu cầu kỹ thuật khác nhau.

Cảm biến vị trí là gì? Định nghĩa chi tiết

Cảm biến vị trí (position sensor) là thiết bị đo lường vị trí của một đối tượng so với một điểm tham chiếu cố định. Kết quả đo có thể là vị trí tuyệt đối (toạ độ xác định) hoặc vị trí tương đối (khoảng di chuyển so với vị trí ban đầu). Cảm biến vị trí hoạt động liên tục và có độ phân giải cao, cho phép hệ thống điều khiển biết chính xác một piston, trục quay hay cánh tay robot đang ở đâu tại mọi thời điểm.

Ví dụ, trong máy phay CNC, cảm biến vị trí gắn trên trục chính cung cấp tín hiệu về toạ độ X, Y, Z với độ chính xác micromet. Nếu thiếu cảm biến vị trí, máy không thể thực hiện các thao tác gia công chính xác theo chương trình đã lập. Do đó, vai trò của cảm biến vị trí trong tự động hoá là không thể thay thế.

Xem thêm: Độ phẳng là gì? Giải thích chi tiết A-Z từ khái niệm đến ứng dụng thực tế

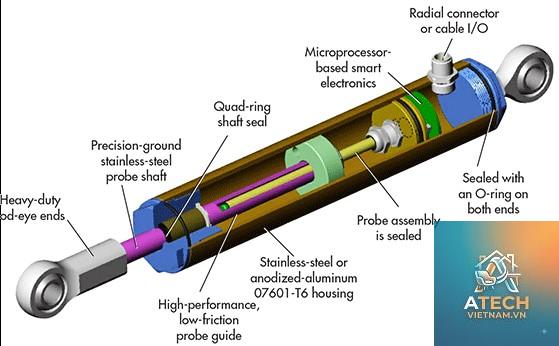

Nguyên lý hoạt động của cảm biến vị trí

Mỗi loại cảm biến vị trí sử dụng nguyên lý vật lý khác nhau để phát hiện sự thay đổi vị trí. Phổ biến nhất là các nguyên lý sau:

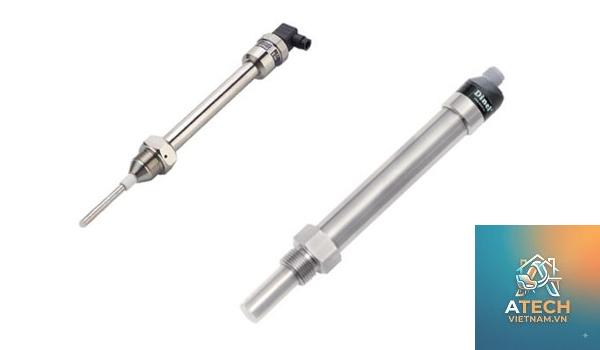

Nguyên lý điện từ: Sử dụng cuộn cảm biến và sự thay đổi từ trường khi có vật liệu từ tính di chuyển qua. Ví dụ: cảm biến LVDT (Linear Variable Differential Transformer) đo khoảng cách tuyến tính bằng cách biến đổi điện áp ra tỉ lệ với vị trí lõi sắt.
Nguyên lý quang học: Dùng tia hồng ngoại hoặc laser kết hợp với bộ thu quang để phát hiện vật cản hoặc đọc mã vạch trên thước đo. Encoder quay và cảm biến photoelectric là hai ví dụ điển hình.
Nguyên lý điện dung: Đo sự thay đổi điện dung giữa hai bản cực khi khoảng cách giữa chúng thay đổi. Thường dùng trong cảm biến vị trí chính xác cao.
Nguyên lý siêu âm: Phát sóng âm tần số cao và đo thời gian phản xạ để tính khoảng cách. Phù hợp với môi trường bụi bẩn hoặc trong suốt.
Nguyên lý từ trường (Hall effect): Dùng hiệu ứng Hall để phát hiện từ trường thay đổi do chuyển động của nam châm gắn trên vật thể.

Tín hiệu đầu ra từ cảm biến vị trí có thể là analog (điện áp, dòng điện) hoặc digital (xung, mã nhị phân). Bộ điều khiển PLC, CNC hoặc vi xử lý đọc tín hiệu này và đưa ra lệnh điều chỉnh phù hợp.

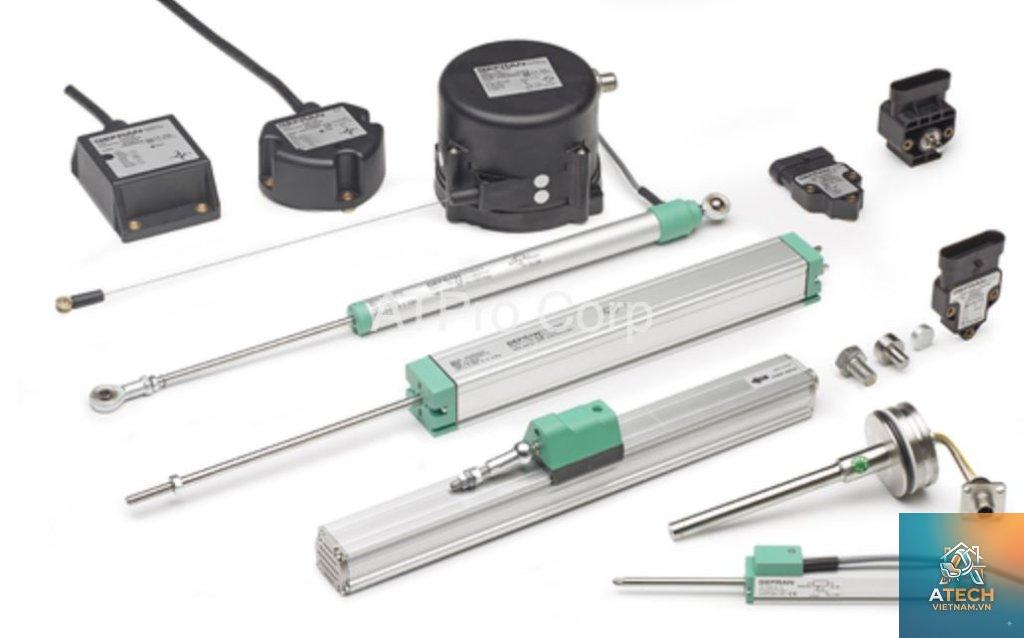

Phân loại cảm biến vị trí phổ biến

Khi mất nguồn, mất mốc tham chiếu. Encoder tăng dần là ví dụ điển hình, cần điểm home để khởi tạo. Ngược lại, cảm biến vị trí tuyệt đối (absolute) luôn biết vị trí thực tế nhờ mã hoá duy nhất cho mỗi điểm đo, không bị ảnh hưởng khi mất điện. Encoder tuyến tính tuyệt đối dùng mã Gray hoặc mã nhị phân để lưu toạ độ.

Trong các ứng dụng yêu cầu an toàn cao như máy công cụ hoặc robot, cảm biến tuyệt đối thường được ưu tiên vì không cần quy trình homing lại sau mỗi lần khởi động.

Ứng dụng thực tế của cảm biến vị trí

Cảm biến vị trí xuất hiện trong hầu hết các lĩnh vực công nghiệp và đời sống. Độ chính xác gia công đạt đến 0.001 mm nhờ phản hồi vị trí liên tục. Các thước đo quang học (glass scale) thường được dùng cho các máy cao cấp.

Trong robot công nghiệp

Mỗi khớp của robot đều có encoder riêng để đo góc quay. Hệ thống điều khiển dựa vào đó tính toán toạ độ của tay robot trong không gian 3D. Cảm biến vị trí giúp robot thực hiện các thao tác lắp ráp, hàn, sơn với độ lặp lại cao.

Trong ngành ô tô

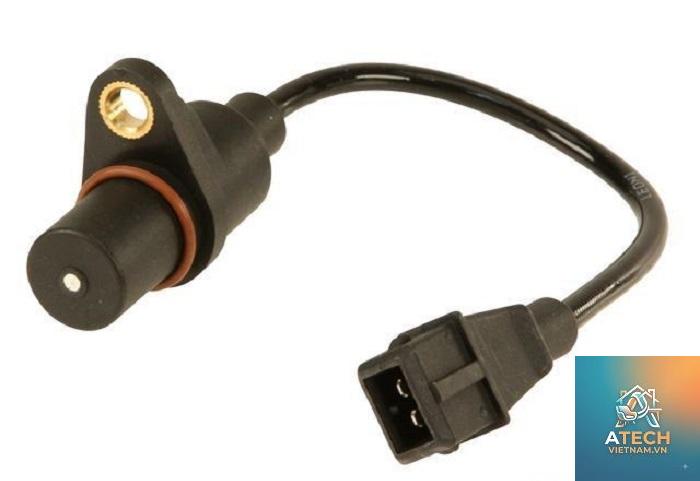

Cảm biến vị trí bướm ga (throttle position sensor) đo góc mở của bướm ga, truyền tín hiệu về ECU để điều chỉnh lượng nhiên liệu phun. Cảm biến vị trí trục khuỷu và cam xác định thời điểm đánh lửa và phun nhiên liệu. Cảm biến vị trí tay lái trong hệ thống lái trợ lực điện tử cũng là một ứng dụng phổ biến.

Trong y tế

Thiết bị chụp cắt lớp vi tính (CT scanner) dùng encoder độ phân giải cao để đồng bộ chuyển động quay của ống tia X và đầu thu. Máy bơm tiêm tự động cũng trang bị cảm biến vị trí tuyến tính để kiểm soát lưu lượng chính xác.

Trong hệ thống băng tải và kho hàng thông minh

Cảm biến vị trí dạng quang học hoặc siêu âm được đặt dọc theo băng tải để phát hiện vị trí sản phẩm, kích hoạt các cơ cấu phân loại. Robot tự hành (AGV) dùng cảm biến vị trí từ băng từ hoặc mã vạch trên sàn để di chuyển đúng tuyến đường.

Lợi ích khi sử dụng cảm biến vị trí trong hệ thống

Độ chính xác cao: Cung cấp dữ liệu vị trí với sai số tối thiểu, giúp cải thiện chất lượng sản phẩm.
Tự động hoá linh hoạt: Cho phép máy móc thích ứng với các thay đổi trong quy trình sản xuất mà không cần can thiệp thủ công.
Giám sát thời gian thực: Hệ thống có thể theo dõi vị trí liên tục, phát hiện lỗi sớm và dừng kịp thời.
Tiết kiệm năng lượng: Trong các ứng dụng như điều khiển động cơ servo, cảm biến vị trí giúp điều chỉnh dòng điện chính xác, giảm lãng phí.
Tuổi thọ cao: Nhiều cảm biến vị trí không tiếp xúc giúp giảm mài mòn cơ khí, kéo dài thời gian bảo trì.

Hạn chế cần cân nhắc

Chi phí đầu tư ban đầu: Cảm biến thước đo quang chất lượng cao có giá hàng nghìn USD, đặc biệt trong các ứng dụng yêu cầu độ chính xác submicron.
Ảnh hưởng môi trường: Cảm biến quang học dễ bị bụi bẩn làm giảm độ chính xác. Cảm biến điện từ bị nhiễu bởi trường điện từ mạnh.
Độ phức tạp khi lắp đặt: Yêu cầu căn chỉnh chính xác, nhất là với encoder tuyến tính dạng thước thủy tinh.
Giới hạn về nhiệt độ và áp suất: Một số loại cảm biến không hoạt động ổn định ở nhiệt độ hoặc áp suất cao.

So sánh giữa cảm biến vị trí tiếp xúc và không tiếp xúc

Cảm biến vị trí tiếp xúc như potentiometer và LVDT đòi hỏi tiếp xúc cơ học giữa bộ phận đo và vật thể. Chúng có ưu điểm đơn giản, tín hiệu trực tiếp nhưng dễ mài mòn và hạn chế tốc độ. Cảm biến vị trí không tiếp xúc như Hall effect, encoder quang, siêu âm không gây ma sát, hoạt động được ở tốc độ cao và tuổi thọ dài hơn. Trong môi trường có nhiều rung động, cảm biến không tiếp xúc thường được ưa chuộng.

Sai lầm thường gặp khi chọn và dùng cảm biến vị trí

Chọn sai tầm đo: Chọn cảm biến có dải đo quá nhỏ so với hành trình thực tế dẫn đến quá tải hoặc không sử dụng hết. Ngược lại, dải đo quá lớn làm giảm độ phân giải.
Bỏ qua điều kiện môi trường: Không xem xét nhiệt độ, độ ẩm, bụi bẩn, từ trường nhiễu. Ví dụ, đặt cảm biến quang học trong môi trường nhiều bụi sơn gây mất tín hiệu.
Không tính đến độ phân giải và độ chính xác: Nhầm lẫn giữa độ phân giải (số xung/vòng) và độ chính xác (sai số thực tế). Một encoder có độ phân giải cao nhưng lắp đặt lệch tâm có thể cho sai số lớn.
Lắp đặt không chuẩn: Không căn chỉnh đồng trục giữa encoder và trục quay gây mài mòn nhanh, sai lệch tín hiệu.
Bỏ qua yêu cầu về an toàn: Trong ứng dụng máy nguy hiểm, cần cảm biến vị trí có chức năng tự chẩn đoán và đáp ứng tiêu chuẩn SIL (Safety Integrity Level).

Lưu ý quan trọng khi chọn cảm biến vị trí

Xác định loại đo: Cần đo tuyến tính hay góc quay? Tuyệt đối hay tương đối?
Kiểm tra điện áp và dòng ra: Phải phù hợp với ngõ vào của bộ điều khiển (PLC, motion controller).
Chọn cấp bảo vệ: IP67 cho môi trường ẩm, IP69K cho rửa áp lực cao trong thực phẩm.
Đánh giá tải trọng cơ học: Cảm biến phải chịu được rung động và lực tác động từ máy.
Xem xét khả năng hiệu chuẩn và bảo trì: Một số cảm biến cần hiệu chuẩn định kỳ để duy trì độ chính xác.

Xem thêm: Vai trò của vật liệu trong nội thất: Chìa khóa quyết định thẩm mỹ, công năng và cảm xúc không gian sống

Câu hỏi thường gặp về cảm biến vị trí

Cảm biến vị trí có những loại tín hiệu đầu ra nào?

Cảm biến vị trí có thể có đầu ra analog 0-10V, 4-20mA, hoặc digital dạng xung (A, B, Z), SSI, BiSS, Profibus, EtherCAT. Tín hiệu analog đơn giản, dễ đọc nhưng dễ nhiễu. Tín hiệu digital cho độ chính xác cao, truyền xa và tích hợp dễ hơn với hệ thống điều khiển hiện đại.

Sự khác nhau giữa encoder và resolver?

Encoder dùng quang học hoặc từ trường, cho độ phân giải cao, giá thành thấp hơn. Resolver là thiết bị từ tính kiểu đồng bộ, chịu được nhiệt độ cao và rung động mạnh, thường dùng trong hàng không và quân sự. Resolver cho độ chính xác vừa phải nhưng bền bỉ hơn ở môi trường khắc nghiệt.

Cảm biến vị trí có cần hiệu chuẩn không?

Có, đặc biệt với cảm biến analog và LVDT. Hiệu chuẩn đảm bảo điểm zero và thang đo chính xác. Encoder thường không cần hiệu chuẩn nhưng cần kiểm tra offset lắp đặt. Khuyến nghị hiệu chuẩn 6-12 tháng một lần tuỳ điều kiện sử dụng.

Làm thế nào để đọc tín hiệu từ cảm biến vị trí?

Đối với tín hiệu analog, dùng PLC module analog input hoặc ADC. Tín hiệu digital từ encoder cần bộ đếm xung tốc độ cao (high-speed counter) hoặc giao tiếp SSI. Nhiều bộ điều khiển chuyên dụng có sẵn cổng encoder, lập trình đơn giản qua hàm đọc vị trí.

Xem thêm: Công Việc Của Kiến Trúc Sư Nội Thất: Toàn Bộ Vai Trò, Quy Trình Và Kỹ Năng Cần Có

Cảm biến vị trí hoạt động ở tốc độ cao có vấn đề gì?

Encoder quay có giới hạn tần số đáp ứng. Nếu tốc độ vượt quá khả năng xử lý của bộ đếm, sẽ mất xung, gây sai số vị trí. Cần chọn encoder có số xung phù hợp và bộ đếm đủ nhanh. Cảm biến LVDT cũng có băng thông hạn chế, thường dưới 10 kHz.

Kết luận

Cảm biến vị trí là một thành phần thiết yếu trong hệ thống tự động hoá, giúp máy móc biết chính xác vị trí của các bộ phận chuyển động. Từ khái niệm cảm biến vị trí là gì, bài viết đã phân tích nguyên lý, phân loại, ứng dụng và những lưu ý khi chọn lựa. Việc nắm vững kiến thức về cảm biến vị trí giúp kỹ sư thiết kế hệ thống điều khiển hiệu quả hơn, nâng cao năng suất và độ tin cậy. Dù là máy CNC, robot, ô tô hay thiết bị y tế, cảm biến vị trí đều đóng vai trò không thể thiếu trong quá trình vận hành. Để đạt hiệu quả tối ưu, cần chọn đúng loại cảm biến phù hợp với yêu cầu kỹ thuật, môi trường làm việc và ngân sách dự án.
