Việc lắp đặt dimmer giúp bạn kiểm soát độ sáng của đèn theo nhu cầu sử dụng, tiết kiệm điện và tạo không gian sống linh hoạt. Tuy nhiên, cách đấu dây dimmer cho đèn không phải ai cũng biết thực hiện đúng kỹ thuật. Một sai sót nhỏ có thể gây chập cháy, hỏng thiết bị hoặc giảm tuổi thọ bóng đèn. Bài viết này sẽ hướng dẫn bạn từ A đến Z quy trình đấu dây dimmer, phân tích các loại dimmer phổ biến, sơ đồ kết nối chi tiết và những lưu ý quan trọng để đảm bảo an toàn tuyệt đối.
Dimmer là thiết bị điện tử cho phép điều chỉnh công suất điện cấp cho đèn, từ đó thay đổi độ sáng. Nguyên lý hoạt động dựa trên việc cắt bỏ một phần chu kỳ sóng điện áp xoay chiều (kỹ thuật phase-cut) hoặc sử dụng điều chế độ rộng xung (PWM) đối với dimmer kỹ thuật số. Khi xoay núm hoặc nhấn nút, dimmer thay đổi góc dẫn của triac hoặc mosfet, làm giảm hoặc tăng điện áp trung bình đến đèn.
Có hai kiểu cắt pha chính: pha trước (leading edge) thường dùng cho đèn sợi đốt và halogen, và pha sau (trailing edge) phù hợp với đèn LED và CFL hiện đại. Việc chọn đúng loại dimmer tương thích với loại đèn là yếu tố quyết định đến hiệu quả và độ bền.
Phân loại dimmer phổ biến trên thị trường
Dimmer xoay (Rotary dimmer)
Loại cổ điển nhất, điều khiển bằng cách xay núm. Thường dùng cho đèn sợi đốt, halogen. Giá thành rẻ, dễ thay thế nhưng không có nhớ trạng thái và thường ồn khi hoạt động ở mức sáng thấp.
Dimmer cảm ứng (Touch dimmer)
Điều khiển bằng cách chạm vào bề mặt. Tích hợp cảm biến điện dung, cho phép bật/tắt và tăng giảm độ sáng bằng thao tác chạm giữ. Phù hợp với thiết kế nội thấthiện đại, dễ vệ sinh.
Kết nối WiFi/Zigbee, điều khiển qua app điện thoại hoặc trợ lý giọng nói. Có thể lập trình lịch bật/tắt, hẹn giờ. Yêu cầu dây trung tính (neutral) hoặc một số loại không cần nếu thiết kế đặc biệt.
Dimmer cho đèn LED (LED dimmer)
Được thiết kế riêng để tương thích với tải LED, có mạch lọc nhiễu và điều chỉnh pha sau. Cần kiểm tra công suất tối thiểu vì đèn LED có công suất thấp, nếu không đủ tải dimmer có thể nhấp nháy hoặc không hoạt động.
Các thành phần cần chuẩn bị trước khi đấu dây dimmer
Dimmer phù hợp: Chọn loại tương thích với loại đèn (sợi đốt, halogen, LED, huỳnh quang) và tải tổng (tổng công suất bóng không vượt quá định mức dimmer).
Bút thử điện: Dùng để xác định dây nóng (L) và dây trung tính (N) trong hộp đấu dây.
Kìm tuốt dây, kìm bấm cos: Để chuẩn bị đầu dây và đấu nối chắc chắn.
Băng tải điện hoặc mũ co nhiệt: Cách điện các mối nối.
Tua vít bản dẹt hoặc 4 cạnh: Mở nắp dimmer và vít các đầu nối.
Đồng hồ vạn năng (nếu cần): Kiểm tra thông mạch, phát hiện sự cố.
Hướng dẫn cách đấu dây dimmer cho đèn chi tiết từng bước
Quy trình này áp dụng cho hệ thống điện dân dụng phổ thông (220V AC) với đèn điều khiển bằng dimmer một chiều (single pole). Nếu bạn cần lắp dimmer hai chiều (3-way) hoặc nhiều hơn, sơ đồ sẽ phức tạp hơn và cần thợ điện chuyên nghiệp.
Bước 1: Ngắt nguồn điện an toàn
Tắt aptomat (CB) tổng của khu vực cần lắp dimmer. Dùng bút thử điện kiểm tra tại ổ cắm gần nhất hoặc trực tiếp tại hộp đấu dây để xác nhận không còn điện. Đây là bước bắt buộc, không được bỏ qua.
Bước 2: Xác định dây dẫn trong hộp đấu
Dây nóng (L – Line): Thường màu đỏ, nâu hoặc đen. Dùng bút thử điện, nếu bút sáng là dây nóng.
Dây trung tính (N – Neutral): Thường màu xanh dương hoặc trắng. Bút thử không sáng.
Dây nối đất (E – Earth): Màu vàng-xanh. Hầu hết dimmer không yêu cầu nối đất, nhưng nếu có dây này hãy đấu nối đúng để bảo vệ.
Bước 3: Tháo dimmer cũ (nếu có) và nhận dạng cổng
Mở nắp dimmer mới, quan sát các cổng kết nối. Phần lớn dimmer có ký hiệu: L (nối với dây nóng từ aptomat), LOAD (nối với dây nóng đi ra đèn), N (nối với dây trung tính). Một số dimmer thông minh cần thêm cổng Neutral riêng.
Bước 4: Kết nối dây theo sơ đồ
Đấu dây nóng từ aptomat (L) vào cổng L của dimmer.
Đấu dây nóng đi ra đèn (LOAD) vào cổng LOAD của dimmer.
Đấu dây trung tính (N) vào cổng N của dimmer. Một số dimmer không dùng N, chỉ cần nối với dây âm đèn, nhưng với dimmer thông minh bắt buộc.
Nếu có dây nối đất, đấu vào cổng Ground (G) hoặc vỏ kim loại dimmer.
Bước 5: Cố định và kiểm tra
Bọc kín các mối nối bằng băng tải điện, lắp dimmer vào hộp, vặn ốc. Bật aptomat trở lại, xoay núm hoặc chạm để kiểm tra đèn có hoạt động trơn tru không. Nếu đèn nhấp nháy hoặc không sáng, tắt nguồn và kiểm tra lại sơ đồ đấu dây.
Sơ đồ đấu dây dimmer cho từng loại đèn thường gặp
Loại đèn
Loại dimmer phù hợp
Sơ đồ đấu dây cơ bản
Lưu ý đặc biệt

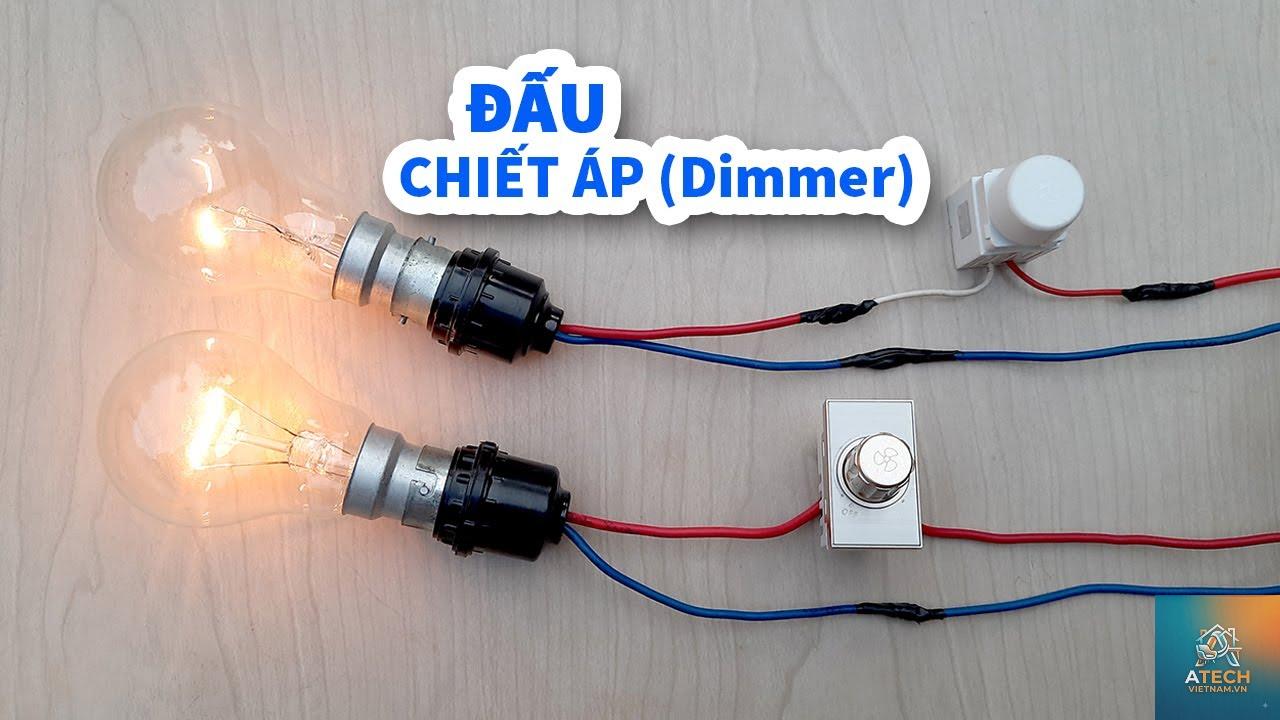

Đèn sợi đốt / Halogen
Dimmer xoay pha trước (leading edge)
L -> dimmer (L) -> dimmer (LOAD) -> đèn -> N
Có thể dùng dimmer không dây N. Kiểm tra tổng tải ≤ 80% công suất dimmer.
Đèn LED (bóng hoặc thanh)
Dimmer LED pha sau (trailing edge)
L -> dimmer (L) -> dimmer (LOAD) -> driver LED -> đèn LED -> N
Phải dùng dimmer có dải tải phù hợp (thường từ 5-150W). Kiểm tra tải tối thiểu.
Đèn LED dây (LED strip)
Dimmer PWM + Driver LED phù hợp

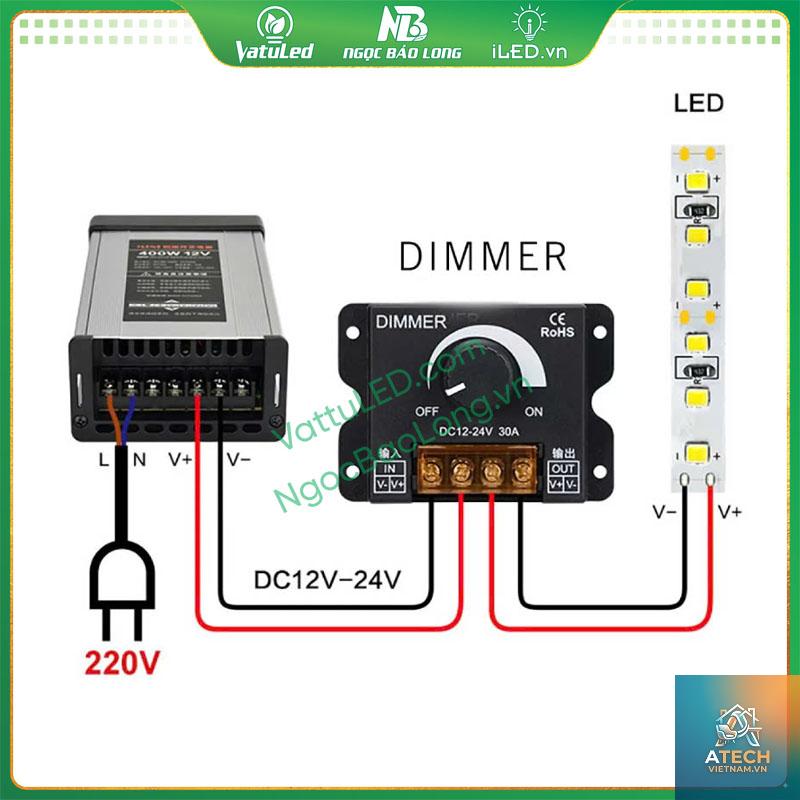

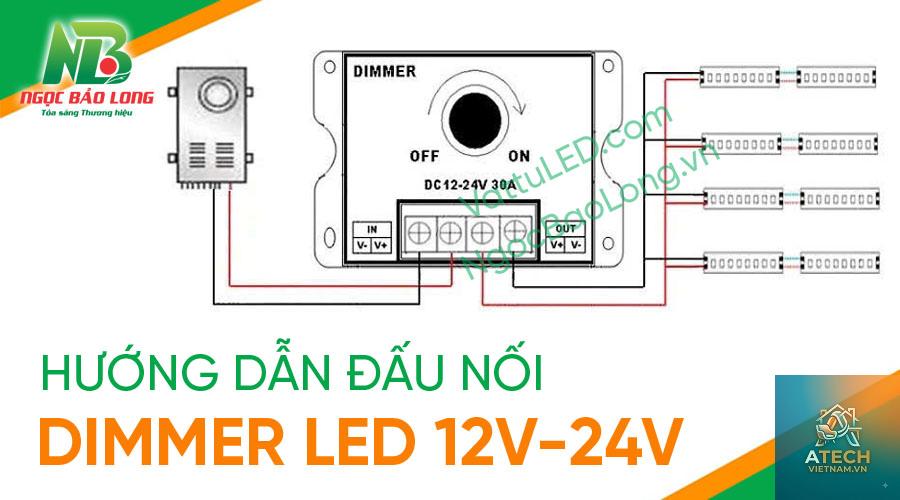

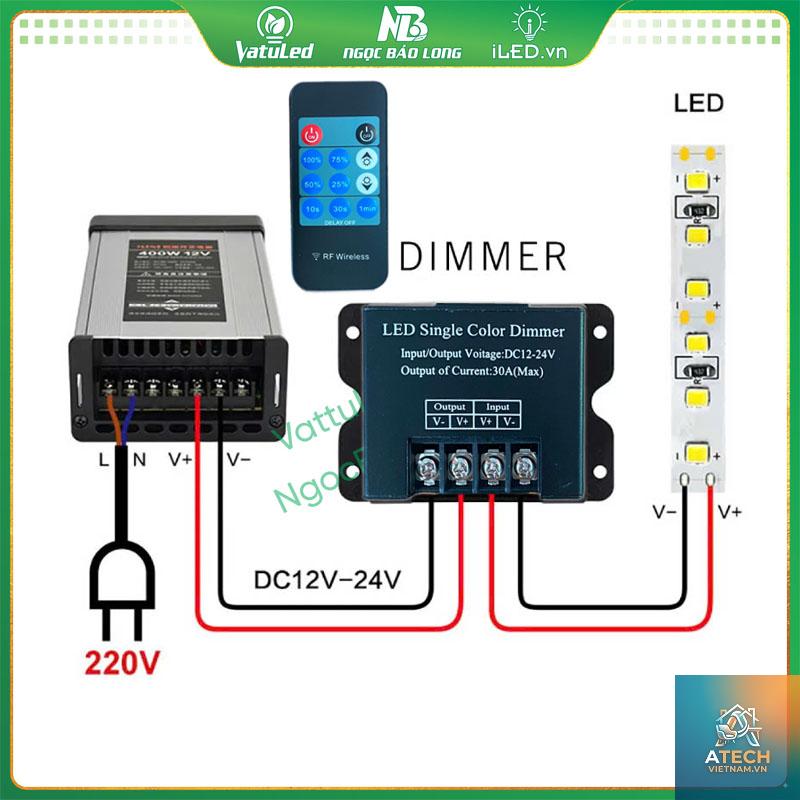

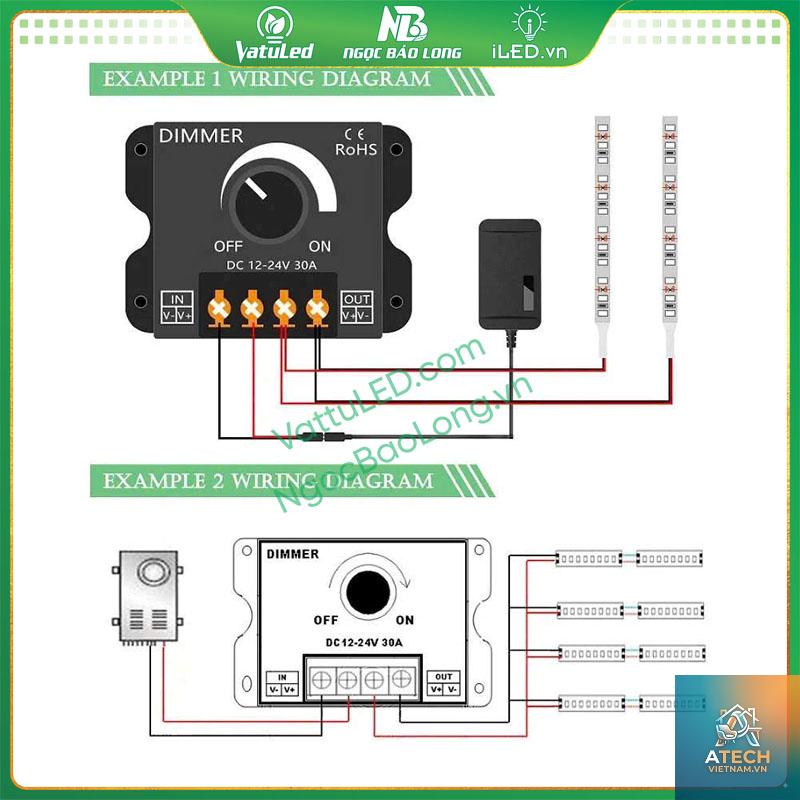

L -> dimmer (L) -> dimmer (LOAD) -> bộ nguồn LED -> đèn dây -> N
Không đấu trực tiếp dimmer với đèn dây, cần driver riêng. Dimmer PWM thường điều khiển đầu ra 12V/24V.
Đèn huỳnh quang compact (CFL)
Rất hạn chế, chỉ dùng loại CFL dimmable
Giống sơ đồ LED, nhưng cần chấn lưu điện tử dimmable
Đa số CFL không dim được, nếu dùng dimmer thường sẽ hỏng đèn nhanh.
Lợi ích khi sử dụng dimmer đúng cách
Tiết kiệm điện năng: Giảm độ sáng xuống 50% có thể tiết kiệm đến 20-30% điện năng tiêu thụ, vì dimmer giảm điện áp hiệu dụng chứ không phải chỉ giảm cường độ.
Kéo dài tuổi thọ bóng đèn: Với đèn sợi đốt, giảm sáng giúp dây tóc ít bị sốc nhiệt, tăng tuổi thọ gấp 2-3 lần.
Tạo không gian linh hoạt: Từ ánh sáng rực rỡ cho làm việc đến ánh sáng ấm cho thư giãn, chỉ cần một lần xoay.
Tích hợp nhà thông minh: Dimmer thông minh cho phép điều khiển từ xa, hẹn giờ, kịch bản ánh sáng tự động.
Những sai lầm thường gặp khi đấu dây dimmer và cách tránh
Dùng sai loại dimmer với loại đèn: Dùng dimmer pha trước cho đèn LED dễ gây nhấp nháy, ù hoặc giảm tuổi thọ. Luôn kiểm tra nhãn dimmer và bóng đèn.
Không tính tải tối thiểu: Dimmer cần một lượng tải nhất định (ví dụ 5W) để hoạt động ổn định. Nếu chỉ đấu một bóng LED 3W, dimmer có thể không hoạt động hoặc nhấp nháy. Giải pháp là thêm tải giả (resistor) hoặc dùng dimmer chuyên dụng cho tải thấp.
Đấu ngược dây nóng và dây tải: Dây nóng từ aptomat phải vào cổng L, dây ra đèn vào LOAD. Nếu đấu ngược, dimmer có thể không hoạt động hoặc gây hỏng mạch.
Bỏ qua dây trung tính (neutral): Nhiều dimmer thông minh yêu cầu dây N để cấp nguồn cho mạch điều khiển. Nếu hệ thống cũ không có dây N, bạn cần chọn loại dimmer không dây N hoặc kéo thêm dây từ hộp đấu gần nhất.
Quá tải dimmer: Công suất tổng các bóng vượt quá định mức dimmer (ví dụ dimmer 400W nhưng đấu 500W). Hậu quả là dimmer nóng, cháy, thậm chí gây chập điện. Luôn chừa dự phòng 20%.
Lưu ý an toàn quan trọng khi tự đấu dây dimmer
Ngắt điện hoàn toàn trước khi thao tác. Không chỉ tắt công tắc tường vì có thể dimmer vẫn được cấp điện qua dây trung tính.
Dùng thiết bị bảo hộ: găng tay cách điện, giày khô ráo.
Kiểm tra chất lượng mối nối: đầu dây phải được bấm cos hoặc xoắn chặt, không lỏng lẻo, sau đó bọc kín bằng băng cách điện.
Nếu hộp đấu dây kim loại, hãy nối đất cho dimmer (nếu có cổng) để tránh rò điện.
Không tự ý thay đổi sơ đồ đấu dây khi không hiểu rõ nguyên lý. Với hệ thống đèn cầu thang hoặc hành lang dài cần dimmer hai chiều, nên nhờ thợ điện có kinh nghiệm.
Sau khi lắp xong, chạy thử với từng mức sáng để đảm bảo không có tiếng ồn lạ (rè rè, ù ù) và đèn không nhấp nháy.
Có, nhưng chỉ với đèn LED tuýp có driver dimmable. Bạn cần mua loại đèn có ghi “dimmable” trên bao bì và sử dụng dimmer LED pha sau. Nếu không, đèn sẽ nhấp nháy hoặc không sáng.
Dimmer không cần dây trung tính hoạt động thế nào?
Loại dimmer này sử dụng mạch rò (leakage) hoặc dùng tụ điện để lấy một lượng dòng điện nhỏ ngay cả khi tắt, giúp mạch điều khiển hoạt động mà không cần dây N. Tuy nhiên, chúng có thể gây ra hiện tượng đèn nhấp nháy nhẹ khi ở trạng thái tắt nếu dùng với đèn LED siêu tiết kiệm.
Vì sao đèn LED bị nhấp nháy khi dùng dimmer?
Nguyên nhân thường gặp: dimmer không tương thích (dùng pha trước cho LED), tải quá thấp so với yêu cầu dimmer, driver LED không hỗ trợ dim, hoặc dây đấu nối lỏng. Hãy thử đổi dimmer chuyên dụng LED hoặc thêm tải giả.
Có thể đấu nhiều bóng đèn vào một dimmer không?
Được, nhưng tổng công suất không vượt quá định mức dimmer. Nên dùng các bóng cùng loại (cùng dimmable) và phân bố đều tải. Với đèn LED, nếu đấu nhiều bóng, cộng dồn tải phải nằm trong dải tối thiểu và tối đa của dimmer.
Đấu dây dimmer cho quạt trần được không?
Không nên dùng dimmer thông thường cho quạt trần vì động cơ cảm ứng yêu cầu bộ điều khiển tốc độ riêng (fan speed controller) dùng triac kết hợp với mạch khử nhiễu. Nếu dùng dimmer đèn, quạt sẽ chạy ì ạch, nóng máy và dễ cháy.
Cách đấu dây dimmer cho đèn tưởng chừng phức tạp nhưng khi hiểu nguyên lý và làm đúng quy trình, bạn có thể tự thực hiện an toàn. Hãy dành thời gian xác định loại đèn, chọn dimmer tương thích, ngắt điện trước khi đấu nối và kiểm tra kỹ các mối nối. Một hệ thống dimmer hoạt động tốt không chỉ giúp tiết kiệm điện, tăng tuổi thọ bóng đèn mà còn mang lại trải nghiệm ánh sáng tối ưu cho không gian sống của bạn. Nếu gặp bất kỳ khó khăn nào, đừng ngần ngại nhờ đến sự hỗ trợ của thợ điện chuyên nghiệp để đảm bảo an toàn tuyệt đối.
