Việc điều chỉnh độ sáng đèn không chỉ giúp tiết kiệm điện mà còn tạo không gian sống lý tưởng. Dimmer là thiết bị nhỏ gọn nhưng mang lại sự linh hoạt vượt trội cho hệ thống chiếu sáng. Tuy nhiên, không phải ai cũng nắm rõ cách đấu dây dimmer an toàn và đúng kỹ thuật. Một sai sót nhỏ trong quá trình đấu nối có thể gây chập cháy hoặc hỏng thiết bị. Bài viết này sẽ đi sâu vào từng bước cụ thể, từ khái niệm cơ bản đến những mẹo thực tế giúp bạn tự tin thực hiện.
Dimmer, hay còn gọi là thiết bị điều chỉnh độ sáng, cho phép thay đổi cường độ ánh sáng của bóng đèn bằng cách cắt bỏ một phần chu kỳ điện áp xoay chiều. Thiết bị này hoạt động dựa trên nguyên tắc điều khiển góc dẫn của triac hoặc thyristor. Khi bạn xoay núm hoặc nhấn nút, dimmer sẽ thay đổi thời điểm dẫn điện trong mỗi nửa chu kỳ, từ đó giảm hoặc tăng công suất trung bình cấp cho đèn.
Đèn sợi đốt và đèn halogen tương thích tốt với hầu hết các loại dimmer cơ bản. Trong khi đó, đèn LED và đèn compact (CFL) yêu cầu dimmer chuyên dụng có tải tối thiểu thấp. Hiểu rõ loại đèn bạn đang sử dụng là bước đầu tiên trước khi tìm hiểu cách đấu dây dimmer.
Phân loại dimmer phổ biến trên thị trường
Trước khi bắt tay vào đấu nối, bạn cần xác định loại dimmer mình đang có. Mỗi loại có sơ đồ đấu dây và yêu cầu kỹ thuật riêng.
Dimmer xoay (Rotary dimmer)
Đây là dạng dimmer truyền thống, sử dụng núm vặn để điều chỉnh độ sáng. Thường có 2 dây hoặc 3 dây tùy theo thiết kế. Dimmer xoay phù hợp với đèn sợi đốt và một số loại đèn LED tương thích.
Dimmer cảm ứng (Touch dimmer)
Sử dụng công nghệ cảm ứng điện dung, chỉ cần chạm nhẹ để tăng/giảm sáng hoặc bật/tắt. Loại này thường có 3 dây: dây nóng (L), dây nguội (N) và dây ra tải (L1).

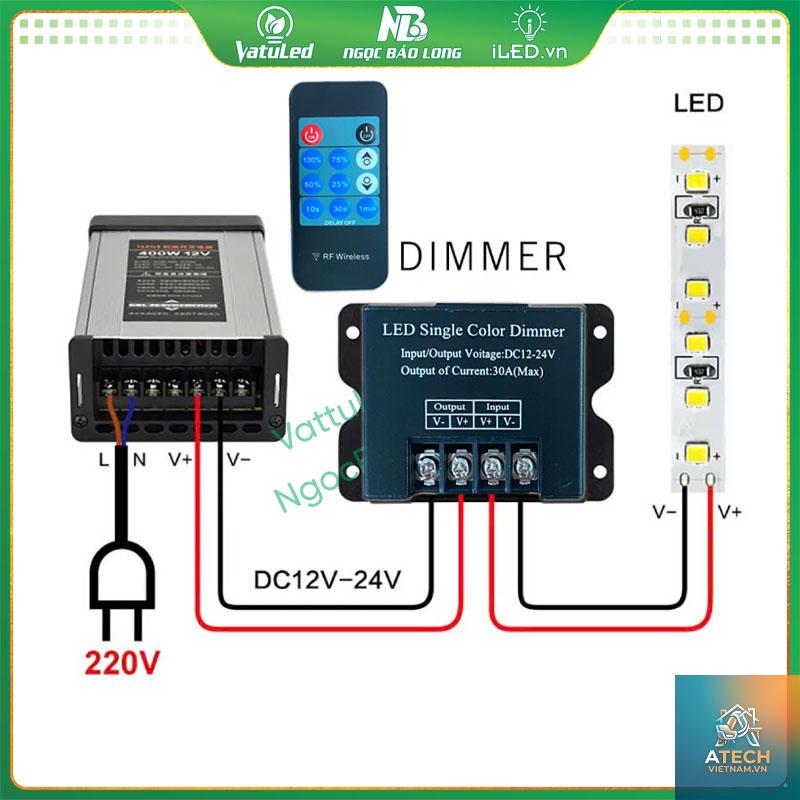

Tích hợp module thu hồng ngoại hoặc RF. Cho phép điều khiển từ xa, thường dùng trong hệ thống smart home. Đấu nối phức tạp hơn, có thể yêu cầu dây nguội và dây điều khiển riêng.
Dimmer cho đèn LED
Được thiết kế riêng với tải tối thiểu rất thấp (thường dưới 5W). Có thể là dimmer cắt pha (trailing edge) hoặc dimmer xung PWM. Cần chú ý đến khả năng tương thích với driver LED.
Sơ đồ nguyên lý và các thành phần cơ bản trong cách đấu dây dimmer
Một dimmer thông thường có 3 chân (hoặc 2 chân tùy loại).
Dimmer 2 dây: Một dây vào nguồn (L), một dây ra tải (L1). Không có dây trung tính. Loại này thường dùng thay trực tiếp công tắc, nhưng yêu cầu tải tối thiểu nhất định (thường từ 40W với đèn sợi đốt).
Dimmer 3 dây: Có thêm dây trung tính (N). Cung cấp điện ổn định cho mạch điều khiển, hoạt động tốt với tải nhỏ và đèn LED. Lắp đặt phức tạp hơn vì cần có dây N trong hộp âm tường.
Hướng dẫn chi tiết cách đấu dây dimmer cho từng loại

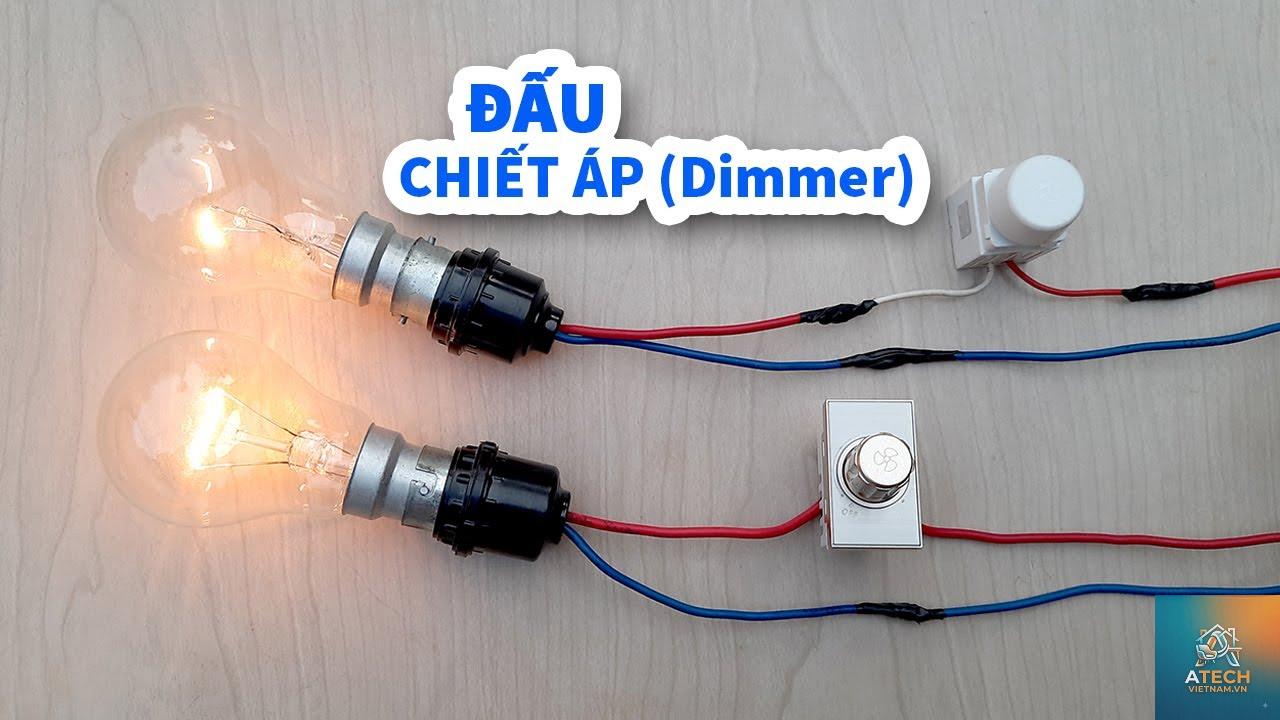

1. Cách đấu dây dimmer 2 dây (thay thế công tắc đơn)
Đây là trường hợp phổ biến nhất khi bạn muốn thay công tắc thường bằng dimmer. Quy trình thực hiện:
Ngắt nguồn điện tại aptomat hoặc cầu dao. Dùng bút thử điện kiểm tra kỹ để đảm bảo không còn điện.
Tháo công tắc cũ, ghi nhớ vị trí dây nóng (thường là dây màu đỏ hoặc đen) và dây tải (dây đi lên đèn).
Đấu nối vào dimmer:
Dây nóng từ nguồn vào chân L (hoặc COM) của dimmer.
Dây tải ra đèn vào chân L1 hoặc Output.
Dây trung tính (nếu có) không dùng, bọc băng keo điện riêng.
Dây tiếp địa nối với vỏ kim loại hoặc chân PE (nếu dimmer có).
Kiểm tra chắc chắn các mối nối, siết chặt ốc vít trên dimmer.
Lắp dimmer vào hộp âm tường, cố định bằng ốc vít.
Đóng aptomat và kiểm tra hoạt động: xoay núm nhẹ nhàng, đèn phải sáng dần đều.
Lưu ý: Với dimmer 2 dây, nếu bạn sử dụng đèn LED công suất quá nhỏ (dưới 5W), đèn có thể nhấp nháy hoặc không tắt hẳn. Hãy kiểm tra tải tối thiểu ghi trên dimmer.
2. Cách đấu dây dimmer 3 dây (có dây trung tính)
Loại dimmer này cần có dây trung tính trong hộp âm tường. Nếu bạn mới xây nhà hoặc đang cải tạo, hãy kéo sẵn dây N để dùng dimmer 3 dây.
Ngắt điện hoàn toàn.
Nhận diện dây trong hộp: Dùng đồng hồ đo điện áp để xác định dây nóng (áp 220V so với đất), dây trung tính (gần 0V so với đất), dây tải (áp 220V khi công tắc bật – nhưng đã ngắt nguồn nên cần nhớ ký hiệu từ trước).
Kết nối:
Dây nóng nguồn → chân L.
Dây trung tính nguồn → chân N.
Dây tải ra đèn → chân L1 hoặc Load.
Dây đất (nếu có) → chân PE.
Cố định và kiểm tra tương tự như trên.
Dimmer 3 dây ổn định hơn, ít bị nhiễu và phù hợp với mọi loại đèn kể cả LED công suất thấp. Tuy nhiên, cách đấu dây dimmer 3 dây đòi hỏi bạn phải có kiến thức cơ bản về điện để phân biệt dây trung tính.

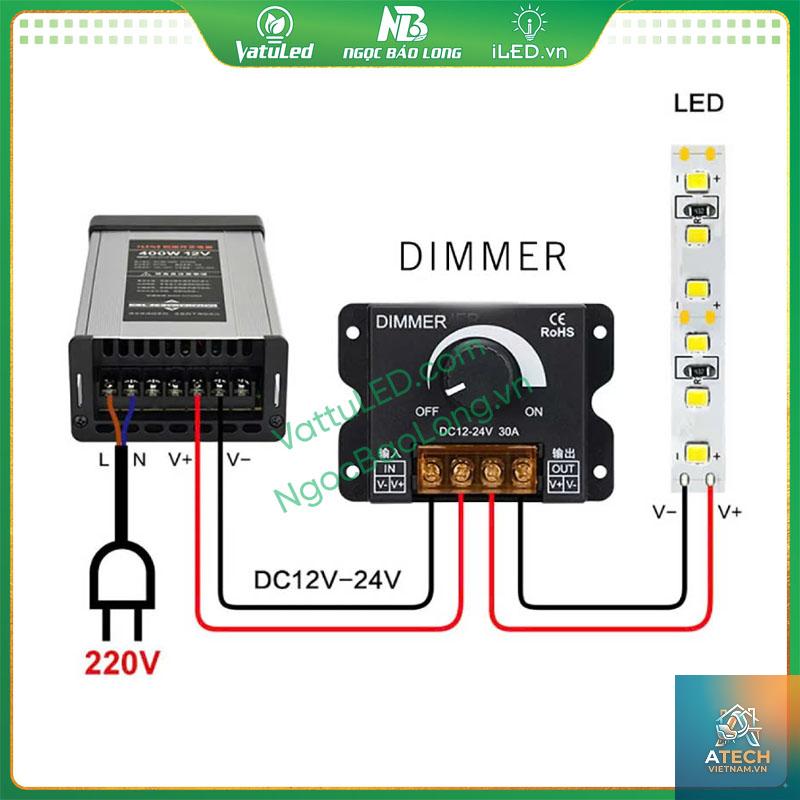

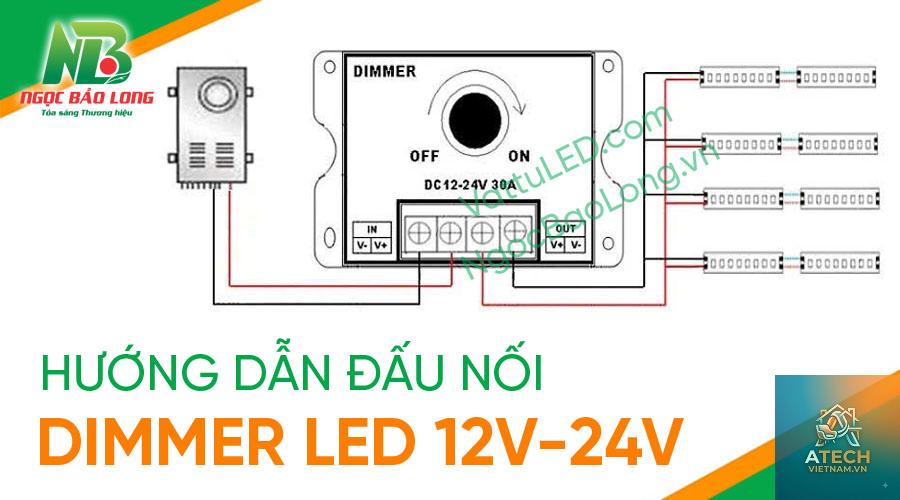

3. Cách đấu dây dimmer cho đèn LED (yêu cầu đặc thù)
Đèn LED thường có driver tích hợp hoặc driver rời. Có hai kiểu dimmer cho LED:
Dimmer cắt pha (Phase-cut dimmer): Dimmer cắt pha sau (trailing edge) hoặc cắt pha trước (leading edge). Hầu hết dimmer LED hiện đại dùng trailing edge vì ít gây tiếng ồn và giảm nhiễu cho driver.

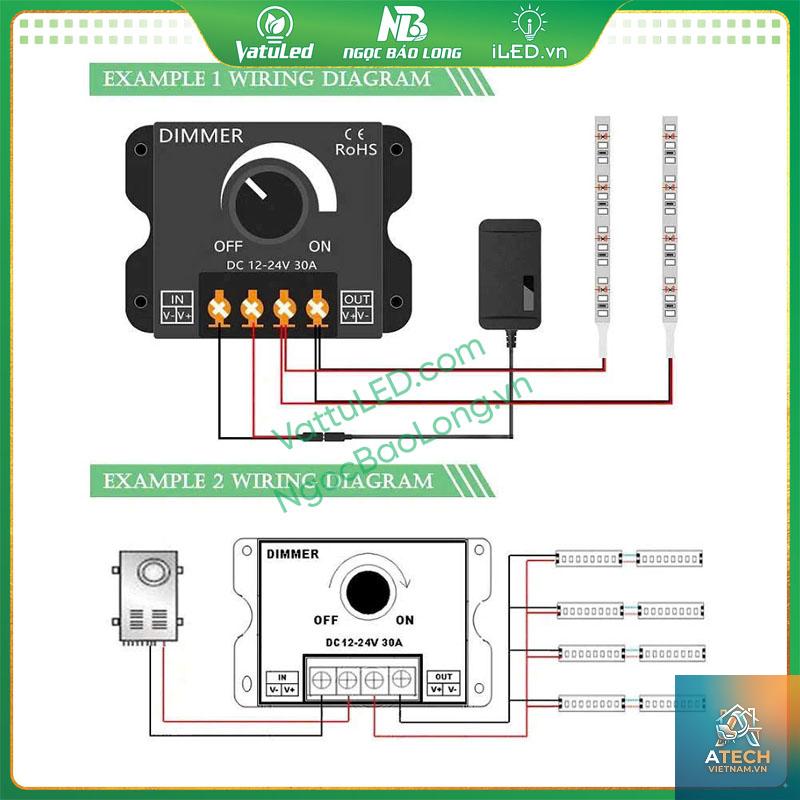

Dimmer PWM (Pulse Width Modulation): Dùng tín hiệu xung để điều khiển driver LED. Loại này thường có 4 dây: nguồn vào, ra tải, và hai dây điều khiển.
Khi đấu dimmer cho đèn LED, cần đọc kỹ thông số tải tối thiểu. Nhiều dimmer LED ghi rõ “LED compatible” và có dải tải từ 3-150W. Nếu tải tổng < 3W, bạn cần dùng thêm điện trở giả tải (dummy load) để dimmer hoạt động bình thường.
So sánh dimmer 2 dây và dimmer 3 dây: lựa chọn nào phù hợp
Tiêu chí
Dimmer 2 dây
Dimmer 3 dây
Yêu cầu dây trung tính
Không cần
Cần
Khả năng tương thích LED
Kém, thường yêu cầu tải tối thiểu cao
Tốt, hoạt động ổn định với tải nhỏ
Độ phức tạp khi lắp đặt
Đơn giản, thay trực tiếp công tắc
Phức tạp hơn, cần dây N
Giá thành
Rẻ hơn
Cao hơn một chút
Ứng dụng chính
Đèn sợi đốt, halogen, công suất lớn
Đèn LED, đèn âm trần, tải nhỏ
Nếu bạn đang cải tạo nhà cũ và không có dây trung tính trong hộp đấu, dimmer 2 dây là lựa chọn khả thi. Tuy nhiên, nếu muốn sử dụng đèn LED hoặc có dây N sẵn, hãy chọn dimmer 3 dây để đảm bảo hiệu suất và độ bền.
Những sai lầm thường gặp khi thực hiện cách đấu dây dimmer
Dù đã có hướng dẫn, người mới vẫn dễ mắc phải các lỗi sau:
Nhầm dây nóng và dây tải: Đấu ngược dây làm dimmer không hoạt động hoặc chạy sai chiều. Luôn dùng bút thử điện để xác định dây nóng trước khi tháo công tắc cũ.
Bỏ qua dây tiếp địa: Nếu dimmer có vỏ kim loại, bắt buộc phải nối đất để chống giật.
Dùng dimmer không tương thích với loại đèn: Dimmer dành cho đèn sợi đốt không hoạt động ổn định với LED, có thể gây nhấp nháy hoặc hỏng driver.
Quá tải dimmer: Mỗi dimmer có công suất tối đa. Ví dụ, dimmer 300W chỉ nên dùng cho tổng tải dưới 240W (dự phòng 20%).
Không ngắt nguồn trước khi đấu: Rất nguy hiểm, có thể gây điện giật chết người. Luôn chắc chắn đã cúp cầu dao.
Đấu thừa dây hoặc để dây lỏng: Gây chạm mát hoặc chập điện. Dùng băng keo điện quấn kỹ các đầu dây không dùng.
Lợi ích và hạn chế khi sử dụng dimmer
Lợi ích
Tiết kiệm điện năng: Giảm độ sáng 50% giúp giảm tiêu thụ điện khoảng 40-50% (với đèn sợi đốt).
Kéo dài tuổi thọ bóng đèn: Đèn hoạt động ở điện áp thấp hơn, nhiệt độ giảm, tuổi thọ tăng 2-3 lần.
Tạo bầu không khí: Điều chỉnh ánh sáng theo nhu cầu sinh hoạt: đọc sách cần sáng, xem phim cần mờ.
Tăng tính thẩm mỹ: Dimmer hiện đại có thiết kế đẹp, tích hợp smart home.
Hạn chế
Tương thích hạn chế: Không phải bóng đèn nào cũng dùng được dimmer. Đèn LED và CFL phải có ghi “dimmable”.
Gây nhiễu điện từ: Một số dimmer cắt pha trước có thể tạo ra tiếng ồn ù trong đèn hoặc gây nhiễu radio.
Yêu cầu tải tối thiểu: Đèn LED công suất quá thấp gây nhấp nháy nếu dimmer không hỗ trợ.
Giá thành cao hơn công tắc thường: Dimmer chất lượng có giá từ 100.000 đến 500.000 đồng hoặc hơn.
Ứng dụng thực tế của cách đấu dây dimmer trong nhà ở
Dimmer xuất hiện ở nhiều không gian khác nhau, mỗi nơi có yêu cầu riêng:
Phòng khách: Dùng dimmer cho đèn chùm hoặc đèn âm trần, tạo không gian ấm cúng khi tiếp khách hoặc xem TV.
Phòng ngủ: Đèn đọc sách gần giường hoặc đèn trần đều có thể gắn dimmer, giúp bạn điều chỉnh độ sáng êm dịu trước khi ngủ.
Nhà bếp: Ánh sáng làm việc cần sáng, nhưng bữa tối lãng mạn chỉ cần mờ. Dimmer là giải pháp linh hoạt.
Hành lang, cầu thang: Đèn hành lang dimmer giúp tiết kiệm điện khi ít người qua lại vào ban đêm.
Trong mỗi ứng dụng, cách đấu dây dimmer cần tuân thủ đúng loại dây và tải. Chẳng hạn, đèn chùm nhiều bóng sợi đốt có tổng công suất 200W, bạn cần dimmer chịu tải tối thiểu 250W. Đèn LED âm trần 12V cần dimmer có khả năng điều khiển driver LED.
Các lưu ý quan trọng để đảm bảo an toàn và hiệu quả
Chọn dimmer có công suất phù hợp: Công suất tối đa của dimmer nên cao hơn tổng tải ít nhất 20% để tránh quá tải nhiệt.
Sử dụng đèn có khả năng dim: Kiểm tra ký hiệu “dimmable” trên bóng đèn hoặc driver LED.
Kiểm tra dây dẫn: Dây điện trong nhà nên có tiết diện 1.5mm² trở lên cho tải dưới 1500W. Nếu dây cũ, cần thay thế.
Đấu nối chắc chắn: Dùng kìm bấm hoặc ốc vít đúng lực. Không để lõi đồng thừa chạm vào chân khác.
Thử nghiệm từng bước: Sau khi đấu xong, bật công tắc dimmer ở mức sáng tối đa, sau đó vặn nhỏ dần. Nếu đèn nhấp nháy, kiểm tra lại tải hoặc loại dimmer.
Bảo trì định kỳ: Lau sạch bụi trên dimmer, kiểm tra mối nối sau 6 tháng sử dụng.
Có, nhưng cần chọn dimmer 2 dây chuyên dụng cho LED. Nhiều dimmer 2 dây thông thường có tải tối thiểu 40W, trong khi đèn LED chỉ 5-10W, gây nhấp nháy. Hãy tìm loại ghi rõ “LED compatible” và có tải tối thiểu dưới 5W.
Tại sao đèn LED nhấp nháy khi dùng dimmer?
Nguyên nhân phổ biến: dimmer không tương thích, tải quá thấp, hoặc driver LED không hỗ trợ dim. Cách khắc phục: thay dimmer phù hợp hoặc thêm điện trở giả tải.
Có thể đấu nhiều đèn vào một dimmer không?
Được, miễn tổng công suất không vượt quá công suất dimmer. Lưu ý: nếu dùng nhiều đèn LED, mỗi đèn có thể có tải tối thiểu riêng. Cộng dồn tất cả phải lớn hơn tải tối thiểu của dimmer.
Làm thế nào để biết công tắc cũ có dây trung tính không?
Dùng đồng hồ đo điện áp. Khi bật công tắc, đo giữa dây đen (nghi ngờ dây nóng) và dây trắng (trung tính). Nếu có 220V thì dây trắng là N. Hoặc quan sát bên trong hộp: thường dây N là 3-4 dây được nối chung.
Đấu nhầm dây nóng và dây tải có sao không?
Có thể gây hỏng dimmer hoặc giảm tuổi thọ. Một số dimmer vẫn hoạt động nhưng đèn sáng yếu hơn hoặc không điều chỉnh được. Luôn kiểm tra ký hiệu trước khi đấu.
Thành thạo cách đấu dây dimmer không chỉ giúp bạn nâng cấp không gian sống mà còn đảm bảo an toàn điện. Bắt đầu bằng việc xác định loại dimmer phù hợp với đèn và hệ thống điện hiện tại. Thực hiện từng bước cẩn thận, từ ngắt nguồn, nhận diện dây, đấu nối đúng sơ đồ, đến kiểm tra sau lắp đặt. Nếu bạn không tự tin về kiến thức điện, hãy nhờ đến thợ điện chuyên nghiệp. Với những thông tin chi tiết trong bài viết này, bạn đã có đủ cơ sở để tự lắp đặt dimmer một cách hiệu quả và an toàn.
