Modun bánh răng thẳng là thông số quan trọng nhất quyết định kích thước hình học và khả năng truyền tải của cặp bánh răng. Việc nắm vững cách tính modun bánh răng thẳng không chỉ giúp bạn thiết kế chính xác bộ truyền động mà còn tối ưu tuổi thọ và hiệu suất máy móc. Trong bài viết này, chúng ta sẽ phân tích toàn bộ công thức, quy trình tính toán và những sai lầm cần tránh khi xác định modun bánh răng.
Bản Chất Và Vai Trò Của Modun Trong Bánh Răng Thẳng
Modun (ký hiệu m) là tỷ lệ giữa bước răng (p) và số pi (π). Nói cách khác, modun = bước răng / π. Thông số này quyết định kích thước răng: modun càng lớn, răng càng to, khả năng chịu tải càng cao. Trong hệ mét, modun là một số tiêu chuẩn như 1, 1.5, 2, 2.5, 3, v.v. Khi thiết kế, người kỹ sư phải chọn modun sao cho phù hợp với tải trọng, tỉ số truyền và kích thước tổng thể của hộp giảm tốc.

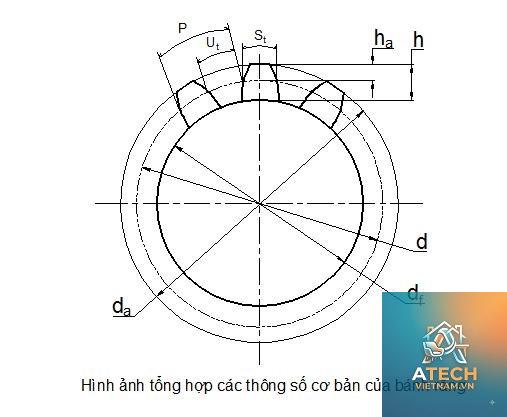

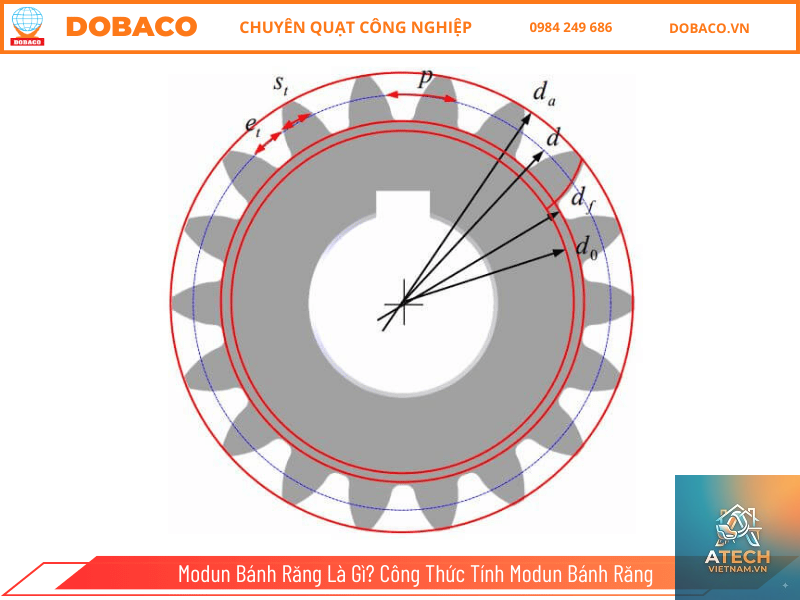

Để thực hiện cách tính modun bánh răng thẳng chính xác, bạn cần nắm các thông số sau:
Số răng (Z): tổng số răng trên bánh răng, thường được xác định trước dựa trên tỉ số truyền mong muốn.
Đường kính vòng lăn (dw): đường kính tiếp xúc giữa hai bánh răng khi ăn khớp.
Đường kính vòng đỉnh (da) và vòng chân (df): xác định phần làm việc của răng.
Bước răng (p): khoảng cách giữa hai răng liên tiếp đo trên vòng lăn.
Chiều cao răng (h): tổng chiều cao đỉnh và chân răng.

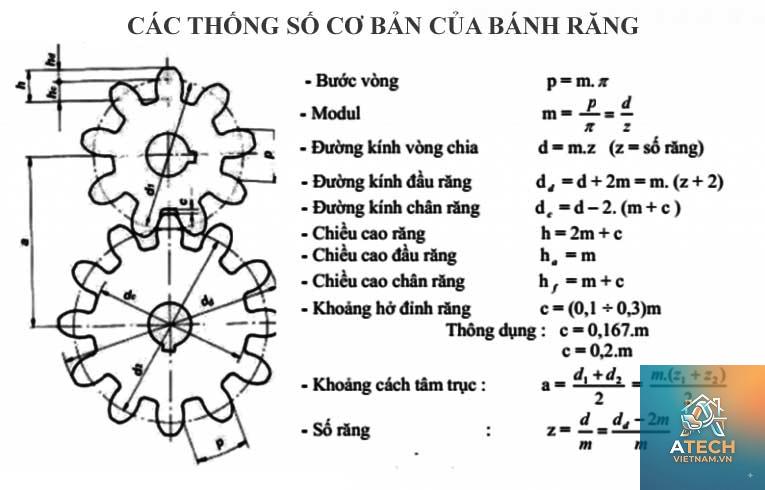

Công Thức Tính Modun Bánh Răng Thẳng Cơ Bản
Có hai cách tiếp cận chính để tính modun: dựa trên đường kính vòng lăn và số răng, hoặc dựa trên khoảng cách trục và tổng số răng của cặp bánh răng.
Công Thức 1: Modun Từ Đường Kính Vòng Lăn Và Số Răng
Đây là công thức phổ biến nhất trong thiết kế thực tế: m = dw / Z
Trong đó dw là đường kính vòng lăn tính bằng milimet, Z là số răng. Modun thu được sẽ được quy tròn về giá trị tiêu chuẩn gần nhất.
Ví dụ: Một bánh răng có đường kính vòng lăn 80 mm, số răng 20. Modun tính được là 80/20 = 4 mm. Do modun 4 thuộc dãy tiêu chuẩn nên bạn chọn m=4.
Công Thức 2: Modun Từ Khoảng Cách Trục Và Tổng Số Răng
Khi thiết kế hộp giảm tốc, khoảng cách trục (a) thường được ấn định. Lúc này cách tính modun bánh răng thẳng dựa trên: m = (2 a) / (Z1 + Z2)
Với Z1, Z2 là số răng của bánh chủ động và bị động. Công thức này chỉ đúng khi bánh răng không dịch chỉnh hoặc dịch chỉnh cân bằng.

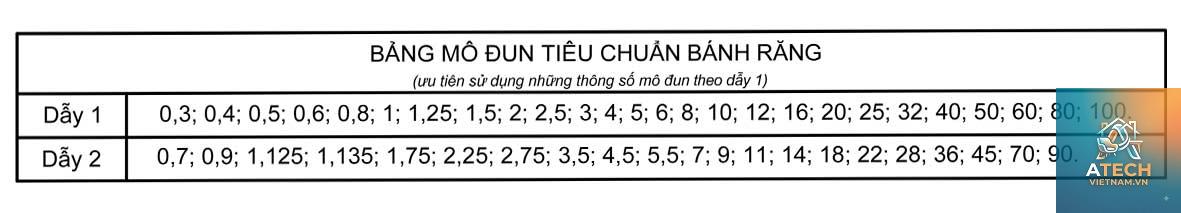

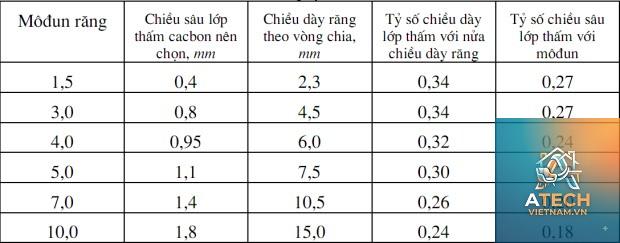

Bảng Modun Tiêu Chuẩn Theo ISO Và DIN
Dãy chính (mm)
Dãy phụ (mm)
Ứng dụng phổ biến
1 – 1.25 – 1.5
1.125 – 1.375
Đồng hồ, thiết bị nhỏ
2 – 2.5 – 3
2.25 – 2.75
Máy CNC, máy in
4 – 5 – 6
4.5 – 5.5
Hộp giảm tốc công nghiệp
8 – 10 – 12
9 – 11
Máy khai thác, tàu thủy
Quy Trình Tính Chọn Modun Bánh Răng Thẳng
Thực hiện cách tính modun bánh răng thẳng không chỉ đơn thuần là áp dụng công thức. Bạn cần tuân thủ quy trình 4 bước sau:
Bước 1: Xác Định Tải Trọng Và Tỉ Số Truyền
Dựa vào mômen xoắn đầu vào và yêu cầu đầu ra, tính toán sơ bộ tỉ số truyền i = n1/n2. Từ đó phân bố số răng của hai bánh sao cho tỉ số i nằm trong khoảng cho phép (thường 3-5 cho một cấp).
Bước 2: Tính Sơ Bộ Modun Theo Điều Kiện Bền
Sử dụng công thức thực nghiệm: m >= (T K 10^3) / (σ b Z Y), trong đó T là mômen xoắn, K là hệ số tải, σ là ứng suất uốn cho phép, b là chiều rộng vành răng, Y là hệ số dạng răng. Thông thường,
Dùng thước cặp đo đường kính vòng đỉnh da và đếm số răng Z. Modun tính theo công thức m = da / (Z + 2). Kết quả quy tròn về giá trị tiêu chuẩn gần nhất.
Có thể sử dụng modun không tiêu chuẩn không?
Về mặt kỹ thuật có thể, nhưng không khuyến khích vì dao cắt và dụng cụ đo đều dựa trên modun tiêu chuẩn. Việc sử dụng modun lẻ làm tăng chi phí chế tạo và khó kiểm tra.
Modun ảnh hưởng thế nào đến hiệu suất truyền động?
Modun lớn làm tăng kích thước và khối lượng, nhưng giảm ứng suất uốn, tăng độ bền. Modun nhỏ giúp giảm tiếng ồn nhưng dễ quá tải. Cân bằng giữa hai yếu tố để chọn modun tối ưu.
Tại sao hai bánh răng trong cùng một cặp phải cùng modun?
Nếu khác modun, bước răng không bằng nhau, dẫn đến hiện tượng răng va chạm không đúng profile, gây mòn nhanh và hỏng hóc.
Kết Luận
Cách tính modun bánh răng thẳng là kỹ năng cốt lõi trong thiết kế cơ khí. Từ công thức cơ bản m = dw/Z đến quy trình kiểm tra bền, mỗi bước đều cần sự cẩn thận và hiểu biết sâu. Hy vọng với những hướng dẫn chi tiết, ví dụ thực tế và các lưu ý trong bài, bạn có thể tự tin áp dụng vào công việc thiết kế hoặc sửa chữa. Hãy luôn kiểm tra modun chuẩn, sử dụng dao cắt phù hợp và tuân thủ tiêu chuẩn để bộ truyền bánh răng vận hành bền bỉ và hiệu quả.
