Dimmer cho motor là thiết bị điều khiển tốc độ quay của motor điện một chiều (DC) hoặc xoay chiều (AC) bằng cách thay đổi điện áp hoặc dòng điện cấp vào. Việc nắm vững cách đấu dimmer cho motor không chỉ giúp bạn tối ưu hiệu suất làm việc của động cơ mà còn đảm bảo an toàn cho hệ thống điện và thiết bị. Bài viết này sẽ trình bày toàn bộ quy trình từ cơ bản đến nâng cao, bao gồm các loại dimmer phổ biến, sơ đồ đấu nối chi tiết, những lưu ý quan trọng và các lỗi thường gặp khi thực hiện.

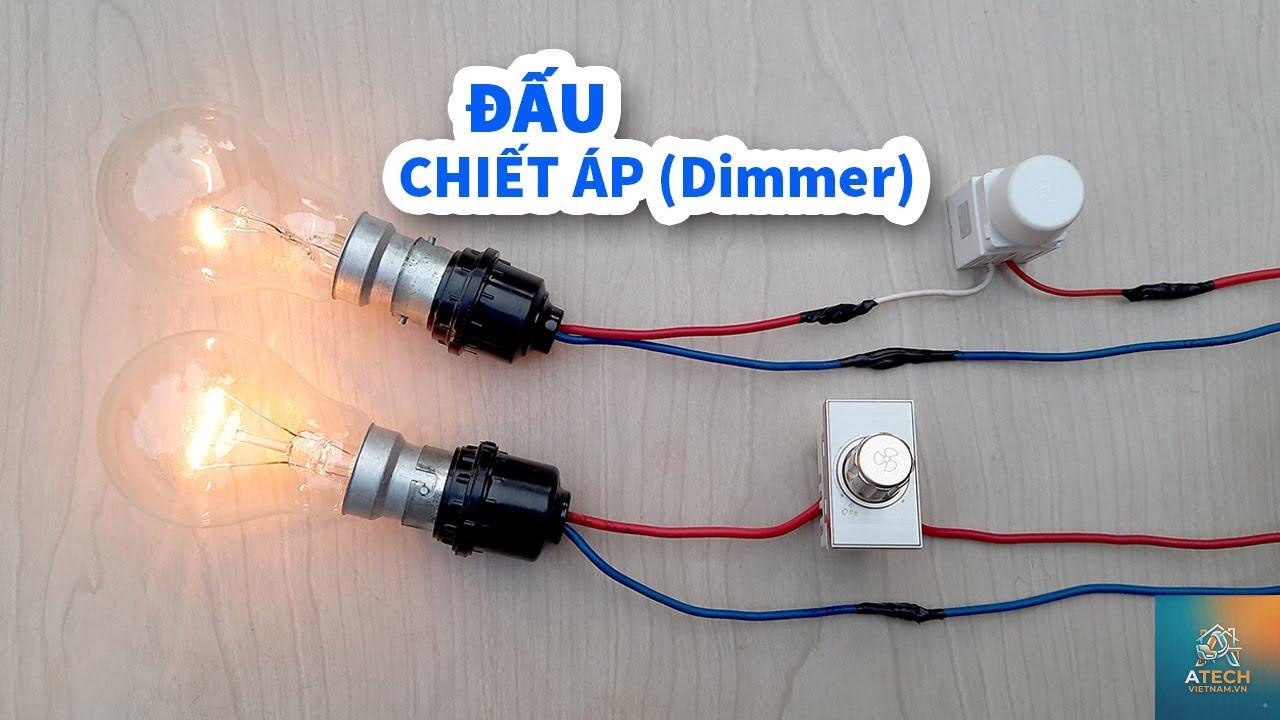

Dimmer cho motor là gì? Nguyên lý hoạt động
Dimmer (còn gọi là bộ điều chỉnh tốc độ) là một mạch điện tử cho phép thay đổi giá trị điện áp trung bình đặt lên tải. Đối với motor, dimmer thường được thiết kế dưới dạng mạch Triac (cho motor AC) hoặc mạch PWM (cho motor DC). Khi xoay núm hoặc thay đổi điện áp điều khiển, dimmer sẽ cắt một phần chu kỳ sóng sin hoặc tạo xung vuông, từ đó làm giảm hoặc tăng tốc độ quay của motor.
Bản chất của cách đấu dimmer cho motor là kết nối đúng cực tính và đảm bảo dòng điện qua dimmer không vượt quá định mức. Dimmer hoạt động dựa trên nguyên tắc điều khiển pha (phase control) hoặc điều chế độ rộng xung (PWM). Với motor DC, dimmer PWM giúp giảm tổn hao năng lượng và hoạt động mượt hơn; với motor AC, dimmer Triac được sử dụng phổ biến trong quạt bàn, quạt trần hoặc máy khoan cầm tay.
Phân loại dimmer cho motor
Có ba loại dimmer chính dùng cho motor, mỗi loại có đặc điểm và ứng dụng riêng:
- Dimmer Triac (điều khiển pha): Phù hợp với motor AC 220V. Thiết bị đơn giản, chi phí thấp, hoạt động bằng cách cắt pha của dòng xoay chiều. Nhược điểm là có thể gây nhiễu điện từ và motor có thể rung ở tốc độ thấp.
- Dimmer PWM (điều chế độ rộng xung): Thường dùng cho motor DC (từ 12V đến 48V) hoặc motor AC với bộ chỉnh lưu. PWM cho phép điều khiển tốc độ chính xác, ít tổn hao, motor chạy êm hơn. Loại này xuất hiện nhiều trong các mạch điều khiển Arduino, ESC (Electronic Speed Controller) cho drone, robot.
- Dimmer thyristor (SCR): Sử dụng cho motor công suất lớn hơn, dòng cao. Thường thấy trong các máy công nghiệp hoặc thiết bị gia dụng tải nặng. Tuy nhiên, cần tản nhiệt tốt vì tổn hao lớn.
- Ngắt nguồn điện hoàn toàn – Rút phích cắm hoặc tắt aptomat. Đây là nguyên tắc bắt buộc để tránh điện giật.
- Xác định hai đầu dây nguồn của motor – Thông thường motor AC có hai dây (dây nóng và dây trung tính) hoặc ba dây nếu có tụ. Đối với motor universal, hai dây chính là đầu cuộn stator và chổi than.
- Kết nối dây nguồn vào dimmer – Dimmer Triac thường có hai đầu vào (L và N) hoặc ba đầu nếu có thêm chân điều chỉnh. Đấu dây pha (L) vào một đầu của dimmer, đầu còn lại của dimmer nối vào một dây của motor. Dây trung tính (N) nối trực tiếp vào dây còn lại của motor.
- Kiểm tra sơ đồ đấu nối – Sử dụng đồng hồ vạn năng đo thông mạch, tránh chạm chập. Một số dimmer cần nối thêm tụ hoặc cuộn cảm chống nhiễu – tham khảo datasheet đi kèm.
- Cấp nguồn và kiểm tra – Bật nguồn, xoay núm dimmer từ từ. Motor sẽ tăng tốc dần. Nếu motor rung hoặc phát ra tiếng ồn lạ, tắt ngay và kiểm tra lại kết nối hoặc xem xét dùng dimmer chuyên dụng cho motor.
- Xác định cực tính nguồn DC – Dương (+) và âm (-) phải được cấp đúng cho dimmer. Nếu đấu ngược, dimmer có thể hỏng.
- Nối nguồn DC vào đầu vào dimmer – Hầu hết các module PWM có hai đầu: Vin+ và Vin-. Nối nguồn dương vào Vin+, nguồn âm vào Vin-.
- Nối motor vào đầu ra dimmer – Đầu ra của dimmer có hai chân: Out+ và Out-. Nối dây dương motor vào Out+, dây âm motor vào Out-.
- Chọn tần số PWM phù hợp – Một số dimmer cho phép điều chỉnh tần số (thường từ 1kHz đến 20kHz). Với motor DC, tần số cao hơn giúp giảm tiếng ồn và hoạt động êm hơn.
- Kiểm tra và vận hành – Cấp nguồn, điều chỉnh chiết áp (potentiometer) trên dimmer để thay đổi tốc độ. Motor DC thường cho tốc độ tuyến tính, không bị rung nếu PWM sử dụng tần số phù hợp.
- Công suất dimmer phải lớn hơn hoặc bằng công suất motor – Nếu dimmer có dòng nhỏ hơn dòng motor, dimmer sẽ nóng và hỏng. Nên chọn dimmer có dòng tải tối thiểu gấp 1,3 lần dòng motor.
- Kiểm tra tản nhiệt – Dimmer, đặc biệt là loại Triac và SCR, sinh nhiệt khi hoạt động ở tải lớn. Cần gắn dimmer trên bề mặt tản nhiệt hoặc đảm bảo thông gió.
- Không đấu dimmer vào motor cảm ứng (induction) trừ khi có hướng dẫn cụ thể – Motor cảm ứng cần tần số ổn định, dimmer Triac dễ gây quá dòng và nóng.
- Dùng dây điện có tiết diện phù hợp – Dây quá nhỏ gây sụt áp, phát nhiệt. Tra bảng tiết diện dây theo dòng điện.
- Cách ly điện an toàn – Nếu dimmer không có vỏ bọc, hãy bọc kín bằng nhựa hoặc đặt trong hộp điện tránh chạm tay.
- Không dùng dimmer đèn sợi đốt cho motor – Dimmer đèn được thiết kế cho tải thuần trở, khi dùng cho motor có thể gây sụt áp không kiểm soát và làm hỏng dimmer.
- Gia dụng: Điều chỉnh tốc độ quạt bàn, quạt trần (cần dimmer phù hợp), máy xay sinh tố, máy khoan cầm tay.
- Công nghiệp nhẹ: Máy bơm nước mini, băng tải nhỏ, máy trộn bê tông loại nhỏ.
- Đồ chơi và robot: Xe điều khiển từ xa, robot tự hành, cánh tay robot sử dụng motor DC.
- DIY và maker: Các dự án Arduino, Raspberry Pi điều khiển động cơ bằng module L298N hoặc ESC.
- Thiết bị y tế: Máy hút dịch, máy lắc mẫu sử dụng motor DC có dimmer PWM.
Việc lựa chọn loại dimmer phải căn cứ vào loại motor (AC hay DC) và công suất tải. Hầu hết các hướng dẫn cách đấu dimmer cho motor gia dụng đều sử dụng dimmer Triac cho motor AC và dimmer PWM cho motor DC.
Các thành phần cần chuẩn bị khi đấu dimmer cho motor
| Thành phần | Mô tả | Ghi chú |
|---|---|---|
| Motor (AC hoặc DC) | Động cơ cần điều khiển tốc độ | Cần xác định loại motor, điện áp, dòng định mức |
| Dimmer (Triac/PWM) | Bộ điều khiển tốc độ | Chọn dimmer có dòng/áp phù hợp với motor |
| Dây điện | Dây dẫn connector | Tiết diện dây ≥ 0,75mm² cho motor nhỏ, 1,5mm² cho công suất >500W |
| Đồng hồ vạn năng (VOM) | Đo điện áp, thông mạch | Dùng để kiểm tra kết nối và an toàn |
| Kìm, tua vít, băng keo cách điện | Dụng cụ cơ bản | Cần đủ kích cỡ phù hợp |
| Tụ điện (nếu motor AC) | Một số motor AC cần tụ khởi động | Không phải motor nào cũng cần; kiểm tra datasheet |
Trước khi bắt tay vào thực hiện cách đấu dimmer cho motor, hãy chuẩn bị đầy đủ dụng cụ và kiểm tra kỹ thông số trên nhãn motor. Nếu không chắc chắn, nên dùng đồng hồ vạn năng để đo điện trở cuộn dây và cách điện.

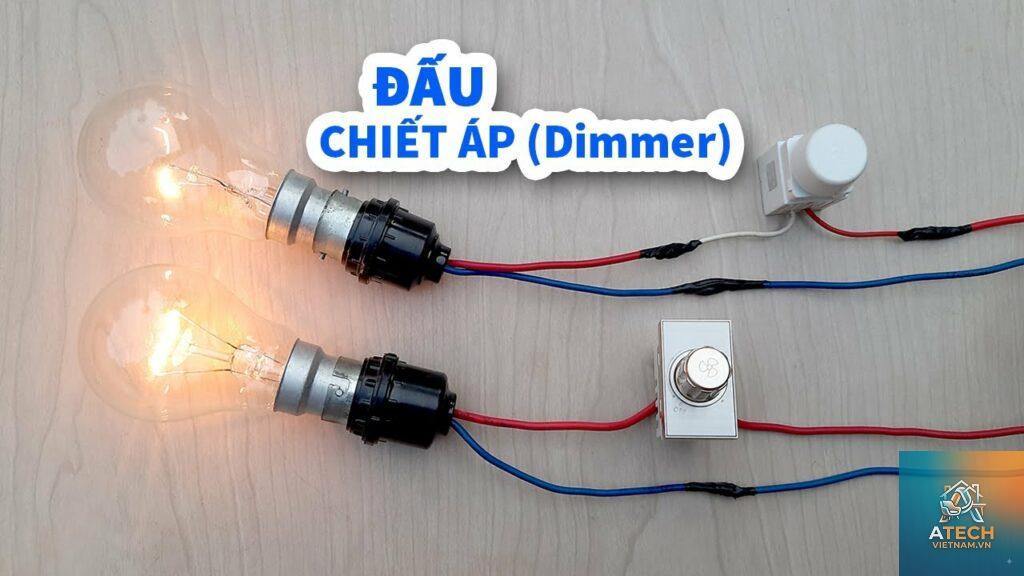

Hướng dẫn chi tiết cách đấu dimmer cho motor từng bước
Cách đấu dimmer cho motor AC (thường 220V)
Motor AC phổ biến nhất là motor vòng ngược (universal) dùng trong máy khoan, máy cắt, hoặc motor quạt. Với loại motor này, dimmer Triac là lựa chọn tối ưu. Các bước thực hiện:
Lưu ý đặc biệt: Đối với motor cảm ứng (induction motor) thông thường (quạt trần, quạt bàn), việc dùng dimmer Triac có thể làm giảm mô-men xoắn và motor dễ bị nóng. Chỉ nên áp dụng cho motor universal có chổi than hoặc motor AC series.

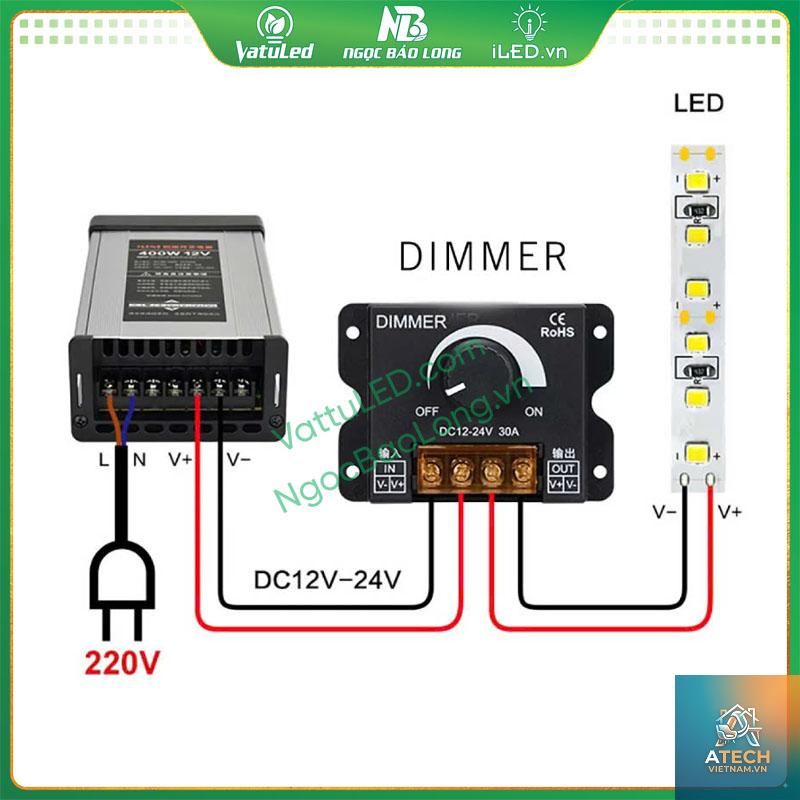

Cách đấu dimmer cho motor DC (phổ biến 12V/24V)
Motor DC thường gặp trong các ứng dụng như robot, quạt sạc, máy bơm nước mini. Dimmer PWM là lựa chọn chuẩn xác nhất. Quy trình đấu nối như sau:

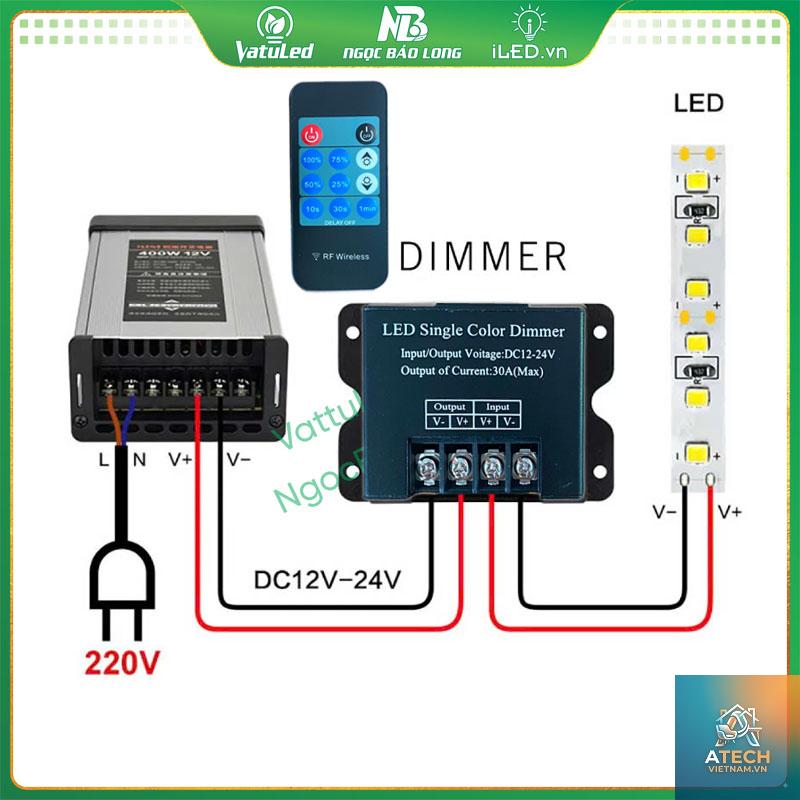

Đối với motor DC không chổi than (BLDC), cần dimmer PWM dạng ESC có khả năng điều khiển dòng pha, không đấu trực tiếp như motor DC chổi than.

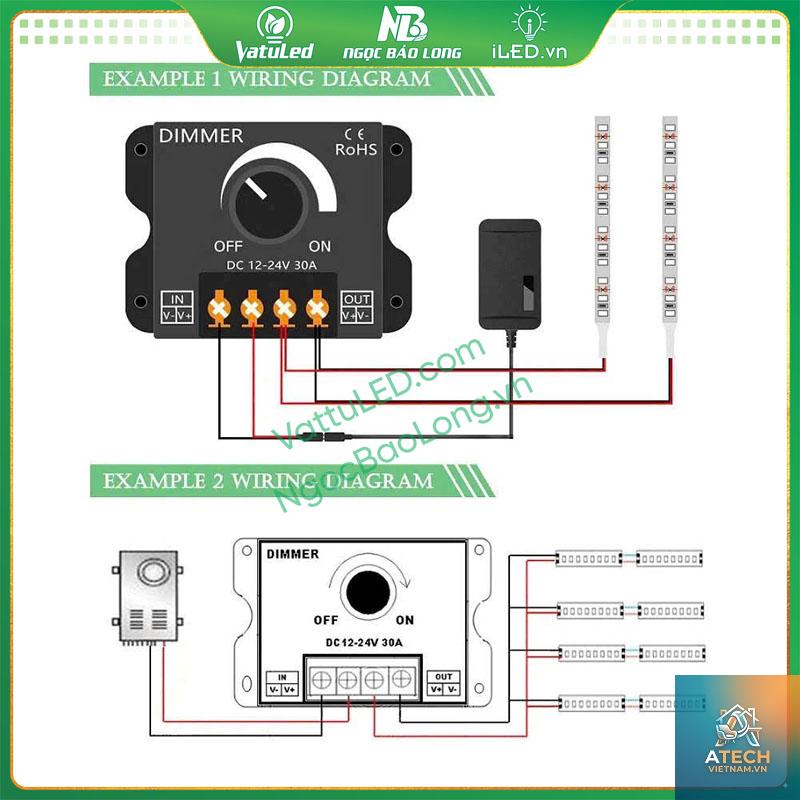

Lưu ý quan trọng khi thực hiện cách đấu dimmer cho motor
An toàn và độ bền của hệ thống phụ thuộc rất nhiều vào việc tuân thủ các lưu ý sau:
Những sai lầm thường gặp khi đấu dimmer cho motor
Khi đó dimmer Triac chỉ hiệu quả nếu quạt có sẵn cuộn phụ phù hợp. Nếu không, quạt sẽ kêu to và nóng máy.

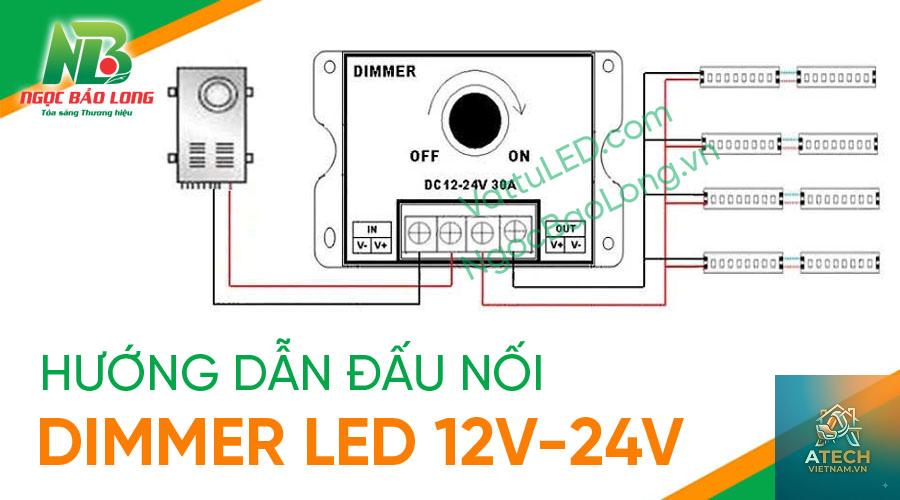

So sánh các phương pháp đấu dimmer cho motor theo loại tải
| Phương pháp | Loại motor | Điện áp | Hiệu suất | Độ mượt | Chi phí |
|---|---|---|---|---|---|
| Dimmer Triac (xén pha) | AC universal, AC series | 110-220V AC | Trung bình | Trung bình (bị rung nhẹ ở tốc độ thấp) | Thấp |
| Dimmer PWM | DC chổi than, BLDC (cần ESC) | 12-48V DC hoặc qua chỉnh lưu | Cao (>90%) | Cao (rất mượt) | Trung bình đến cao |
| Dimmer SCR (thyristor) | AC công suất lớn (>2kW) | 220V AC | Thấp (tổn hao nhiệt lớn) | Thấp | Cao |
| Biến tần (VFD) | AC cảm ứng ba pha hoặc một pha | 200-480V AC | Rất cao | Rất mượt, có thể đảo chiều | Rất cao |
Qua bảng so sánh trên, có thể thấy với phần lớn nhu cầu gia dụng và thí nghiệm, dimmer PWM là giải pháp tốt nhất cho motor DC, trong khi dimmer Triac vẫn là lựa chọn phổ biến cho motor AC universal. Tuy nhiên, nếu yêu cầu độ ổn định cao và điều khiển liên tục, nên cân nhắc biến tần (VFD) dù chi phí đầu tư lớn hơn.
Ứng dụng thực tế của cách đấu dimmer cho motor
Việc điều khiển tốc độ motor bằng dimmer được áp dụng rộng rãi trong nhiều lĩnh vực:
Một ví dụ cụ thể: Trong phục chế đồ nội thất, thợ mộc thường dùng máy khoan cầm tay có dimmer tích hợp để khoan lỗ với tốc độ chậm, tránh nứt gỗ. Việc hiểu rõ cách đấu dimmer cho motor cho phép họ thay thế hoặc sửa chữa linh kiện khi hỏng.
Câu hỏi thường gặp (FAQ) về cách đấu dimmer cho motor
Dimmer đèn sợi đốt có dùng cho motor được không?
Không nên. Dimmer đèn sợi đốt thiết kế cho tải thuần trở (điện trở), trong khi motor có tính cảm kháng. Khi dùng dimmer đèn cho motor, dòng điện đỉnh cao có thể phá hỏng triac và motor chạy không ổn định.
Làm sao biết motor AC có dùng dimmer Triac được không?
Hãy xem nhãn motor. Nếu motor có chổi than (thường thấy ở máy khoan, máy cắt), dimmer Triac hoạt động tốt. Nếu motor là loại cảm ứng (vòng ngắn mạch hoặc tụ), chỉ nên dùng biến tần hoặc dimmer chuyên dụng cho motor cảm ứng.
Dimmer PWM cho motor DC có thể dùng với motor AC không?
Không trực tiếp. Motor AC cần sóng sin, trong khi PWM là xung vuông. Tuy nhiên, nếu motor AC được chỉnh lưu qua cầu diode thành DC,
Dimmer Triac giá rẻ thường không có cuộn lọc EMI, gây nhiễu và sóng hài. Motor bị rung do dòng điện không sin. Giải pháp: thêm cuộn lọc ferit hoặc dùng dimmer chất lượng cao hơn.
Có cần tản nhiệt cho dimmer khi đấu motor công suất nhỏ không?
Nên có. Dù motor nhỏ (vài chục watt), dimmer vẫn sinh nhiệt, nhất là khi hoạt động lâu. Gắn tản nhiệt nhôm giúp tăng tuổi thọ thiết bị.
Kết luận
Cách đấu dimmer cho motor không phải là thao tác phức tạp nếu bạn nắm vững nguyên lý hoạt động của từng loại motor và dimmer tương ứng. Điều quan trọng nhất là lựa chọn đúng loại dimmer (Triac cho AC universal, PWM cho DC), đấu dây chính xác theo sơ đồ và luôn đặt yếu tố an toàn lên hàng đầu. Hãy kiểm tra kỹ thông số kỹ thuật, sử dụng đồng hồ vạn năng và không bao giờ cấp nguồn khi chưa chắc chắn kết nối. Với hướng dẫn chi tiết từng bước và lưu ý thực tế trong bài viết này, bạn hoàn toàn có thể tự tin thực hiện việc điều khiển tốc độ motor cho các ứng dụng gia đình, thí nghiệm hay sửa chữa.
