Trong ngành cơ khí hiện đại, việc chọn đúng công cụ giúp tiết kiệm hàng trăm giờ làm việc, giảm thiểu sai sót và tối ưu hóa quy trình sản xuất. Các phần mềm thiết kế cơ khí không chỉ đơn thuần là công cụ vẽ kỹ thuật, mà còn là nền tảng để mô phỏng, kiểm tra và hoàn thiện sản phẩm trước khi đưa vào gia công thực tế. Bài viết này sẽ phân tích toàn diện các giải pháp phần mềm hàng đầu, từ CAD cơ bản đến hệ thống PLM tích hợp, giúp bạn đưa ra lựa chọn phù hợp với nhu cầu và ngân sách.
Tổng quan về các phần mềm thiết kế cơ khí
Thiết kế cơ khí là quá trình tạo ra bản vẽ kỹ thuật, mô hình 3D và các tài liệu sản xuất cho các chi tiết máy, cụm lắp ráp và hệ thống cơ khí. Các phần mềm thiết kế cơ khí ra đời nhằm thay thế bàn vẽ truyền thống, đưa quy trình thiết kế lên một tầm cao mới với độ chính xác đến từng micromet. Những công cụ này cho phép kỹ sư thực hiện các tính toán kết cấu, mô phỏng chuyển động, phân tích ứng suất và tối ưu hóa hình dạng. Thị trường hiện có hơn 30 phần mềm khác nhau, mỗi loại có thế mạnh riêng về chi phí, độ phức tạp và tính năng.
Phân loại phần mềm thiết kế cơ khí theo chức năng
Để hiểu rõ hơn về các phần mềm thiết kế cơ khí, cần phân chia chúng dựa trên mục đích sử dụng chính.
CAD (Computer-Aided Design) – Thiết kế hỗ trợ bởi máy tính
Đây là nền tảng cốt lõi của mọi quy trình thiết kế cơ khí. Các phần mềm CAD giúp tạo bản vẽ 2D, mô hình 3D solid, surface và assembly. Ví dụ điển hình: AutoCAD, SolidWorks, Inventor. Một kỹ sư cơ khí thành thạo CAD có thể tạo ra bản vẽ kỹ thuật đạt chuẩn ISO với dung sai chính xác 0.01 mm.
CAM (Computer-Aided Manufacturing) – Gia công hỗ trợ bởi máy tính
Nhóm phần mềm này chuyển đổi mô hình CAD thành mã G-code để điều khiển máy CNC, máy phay, tiện, cắt laser. Fusion 360, Mastercam, NX CAM là những cái tên phổ biến. THống kê cho thấy, sử dụng CAM giúp giảm thời gian lập trình gia công đến 70% so với lập trình thủ công.
CAE (Computer-Aided Engineering) – Mô phỏng kỹ thuật
Các phần mềm CAE phân tích hành vi vật lý của sản phẩm dưới tác động của tải trọng, nhiệt độ, áp suất. ANSYS, Abaqus, SimScale thuộc nhóm này. Khoảng 85% các lỗi thiết kế cơ khí có thể được phát hiện ngay từ giai đoạn mô phỏng, tiết kiệm chi phí sửa chữa sau sản xuất.
PLM (Product Lifecycle Management) – Quản lý vòng đời sản phẩm
PLM không phải phần mềm thiết kế thuần túy, nhưng tích hợp dữ liệu thiết kế, quy trình sản xuất và quản lý phiên bản. Siemens Teamcenter, PTC Windchill, Dassault ENOVIA là những giải pháp hàng đầu. Doanh nghiệp áp dụng PLM có thể rút ngắn thời gian đưa sản phẩm ra thị trường từ 15% đến 30%.
Top 7 phần mềm thiết kế cơ khí được sử dụng nhiều nhất
Dựa trên khảo sát từ các diễn đàn kỹ thuật, báo cáo của hãng nghiên cứu thị trường và đánh giá từ người dùng, danh sách

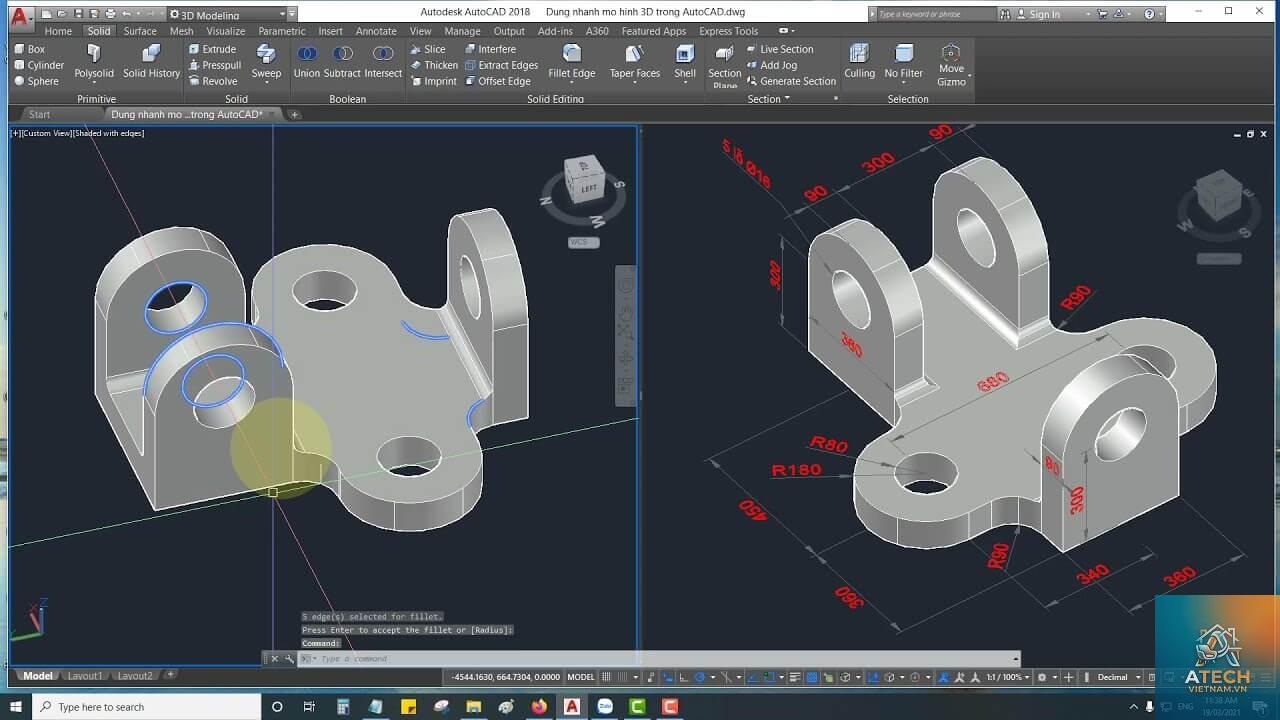

AutoCAD – Công cụ vẽ 2D huyền thoại
Ra mắt từ năm 1982, AutoCAD vẫn là lựa chọn số một cho bản vẽ kỹ thuật 2D. Phần mềm này hỗ trợ layout bản vẽ, kích thước, ký hiệu hàn, dung sai theo tiêu chuẩn ANSI, ISO, DIN. Trong thiết kế cơ khí, AutoCAD thường được dùng để tạo sơ đồ lắp ráp tổng thể, bản vẽ chế tạo chi tiết đơn giản. Nhược điểm là khả năng mô hình 3D kém hơn các phần mềm chuyên dụng khác. Giá bản quyền khoảng 1.700 USD/năm.
SolidWorks – Chuẩn mực cho thiết kế 3D trực quan
SolidWorks của Dassault Systèmes là phần mềm thiết kế cơ khí 3D phổ biến nhất trong các doanh nghiệp vừa và nhỏ. Giao diện thân thiện, thư viện Toolbox tiêu chuẩn đầy đủ bulong, ốc vít, bánh răng, tính năng Sheet Metal và Weldments mạnh mẽ. Khoảng 65% kỹ sư cơ khí tại Việt Nam sử dụng SolidWorks cho thiết kế chi tiết máy. Bản quyền Professional khoảng 5.500 USD.

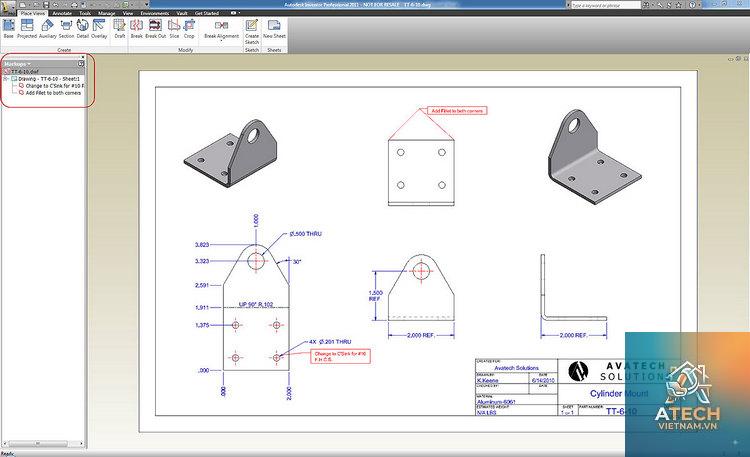

Autodesk Inventor – Tích hợp mô phỏng và thiết kế
Inventor cạnh tranh trực tiếp với SolidWorks, có thế mạnh về tính năng mô phỏng động học và phân tích ứng suất tích hợp sẵn. Phần mềm này là lựa chọn lý tưởng cho các sản phẩm cần kiểm tra tải trọng tĩnh và động ngay trong quá trình thiết kế. Hệ thống iLogic cho phép tự động hóa các tham số thiết kế, giảm thời gian lặp lại.
Catia – Phần mềm đỉnh cao cho hàng không và ô tô
Catia thuộc Dassault Systèmes, là phần mềm thiết kế cơ khí hàng đầu cho các ngành công nghiệp phức tạp. Khả năng tạo surface phức tạp, thiết kế hệ thống dây điện, đường ống, và quản lý cụm lắp ráp siêu lớn (hàng nghìn chi tiết) là điểm mạnh. Boeing, Airbus, Toyota đều sử dụng Catia. Chi phí bản quyền cao, từ 15.000 USD, phù hợp với tập đoàn lớn.
Siemens NX – Giải pháp toàn diện từ thiết kế đến sản xuất
NX (trước đây là Unigraphics) cung cấp bộ công cụ CAD/CAM/CAE đồng bộ. Tính năng Synchronous Technology cho phép chỉnh sửa mô hình 3D linh hoạt mà không phụ thuộc lịch sử thiết kế. Phần mềm này đặc biệt mạnh trong gia công 5 trục và tối ưu hóa đường chạy dao. Các nhà máy sản xuất khuôn mẫu, dụng cụ cắt gọt ưa chuộng NX.
Fusion 360 – Giải pháp đám mây giá rẻ cho start-up
Fusion 360 của Autodesk là phần mềm thiết kế cơ khí dạng đám mây, tích hợp CAD, CAM, CAE và quản lý dữ liệu trong một gói. Mô hình đăng ký hàng tháng chỉ từ 545 USD/năm, phù hợp với cá nhân và doanh nghiệp nhỏ. Điểm hạn chế là cần kết nối Internet ổn định, và một số tính năng nâng cao bị giới hạn so với SolidWorks hay NX.
FreeCAD – Phần mềm mã nguồn mở miễn phí
FreeCAD là lựa chọn duy nhất trong danh sách có chi phí bằng 0. Dù giao diện chưa thân thiện và thiếu một số tính năng chuyên sâu, nhưng nó đáp ứng được nhu cầu vẽ 3D cơ bản, mô phỏng đơn giản. Cộng đồng người dùng lớn, có sẵn nhiều macro và add-on. Phù hợp cho sinh viên học tập và các dự án cá nhân.
So sánh chi tiết các phần mềm thiết kế cơ khí phổ biến
| Phần mềm | Giá bản quyền (ước tính) | Nền tảng mạnh nhất | Độ khó học | Ứng dụng chính |
|---|---|---|---|---|
| AutoCAD | 1.700 USD/năm | 2D | Trung bình | Bản vẽ kỹ thuật, sơ đồ |
| SolidWorks | 5.500 USD/năm | 3D, Sheet Metal | Dễ | Chi tiết máy, cụm lắp |
| Inventor | 2.500 USD/năm | Mô phỏng, iLogic | Trung bình | Thiết kế cơ khí đa dạng |
| Catia | 15.000 USD/năm | Surface, hệ thống lớn | Khó | Ô tô, hàng không |
| Siemens NX | 12.000 USD/năm | CAM, gia công 5 trục | Khó | Khuôn mẫu, sản xuất |
| Fusion 360 | 545 USD/năm | Đám mây, tích hợp | Dễ | Startup, cá nhân |
| FreeCAD | Miễn phí | 3D cơ bản | Trung bình | Học tập, dự án nhỏ |
Lợi ích và hạn chế khi sử dụng các phần mềm thiết kế cơ khí
Lợi ích nổi bật
- Tăng năng suất thiết kế: Một bản vẽ 2D thủ công mất 4–6 giờ, trong khi vẽ trên AutoCAD chỉ mất 30 phút.
- Giảm thiểu sai sót: Mô hình 3D cho phép kiểm tra giao thoa, dung sai tích lũy ngay lập tức.
- Mô phỏng chính xác: Phân tích ứng suất bằng FEA giúp phát hiện điểm yếu trước khi chế tạo.
- Quản lý dữ liệu tập trung: PLM liên kết thiết kế, sản xuất, bảo trì trên cùng một nền tảng.
- Tối ưu hóa vật liệu: Tính năng Generative Design của Fusion 360 hoặc NX tiết kiệm đến 35% khối lượng chi tiết.
- Chi phí đầu tư cao: Bản quyền Catia hay NX lên đến hàng chục nghìn USD, chưa kể phần cứng máy trạm.
- Thời gian đào tạo dài: Mất 6–12 tháng để thành thạo một phần mềm phức tạp như Catia.
- Rủi ro tương thích dữ liệu: File từ SolidWorks không mở hoàn hảo trong Inventor, cần trung gian STEP/IGS.
- Phụ thuộc bản quyền: Phần mềm miễn phí như FreeCAD thiếu tính năng chuyên nghiệp, khó đáp ứng tiêu chuẩn công nghiệp.
- Chọn phần mềm theo trào lưu: Mua bản quyền SolidWorks vì thấy nhiều người dùng, nhưng công ty chuyên về khuôn mẫu cần NX hoặc Catia.
- Không đầu tư đào tạo: Có bản quyền nhưng kỹ sư chỉ biết vẽ 3D cơ bản, bỏ qua mô phỏng, làm giảm hiệu quả đầu tư.
- Sử dụng file format không thống nhất: Gửi file bản vẽ cho đối tác bằng định dạng đặc thù mà không xuất ra STEP/PDF gây mất dữ liệu.
- Bỏ qua bản quyền: Dùng phần mềm crack dễ bị virus, mất dữ liệu, không được hỗ trợ kỹ thuật, vi phạm pháp luật.
- Không cập nhật phiên bản: Phần mềm cũ không hỗ trợ hệ điều hành mới, mất tính năng bảo mật, không tương thích với máy tính hiện đại.
Hạn chế cần cân nhắc
Ứng dụng thực tế của các phần mềm thiết kế cơ khí trong công nghiệp
Trong ngành ô tô, Catia và NX được sử dụng để thiết kế toàn bộ khung xe, hệ thống treo, động cơ. Mỗi mẫu xe mới có thể có hơn 30.000 chi tiết được thiết kế và mô phỏng trên phần mềm trước khi sản xuất thử. Ngành hàng không vũ trụ dùng Catia để tạo cánh máy bay với bề mặt khí động học phức tạp, kết hợp phân tích CFD trên ANSYS. Ngành chế tạo máy Việt Nam ứng dụng SolidWorks và Inventor phổ biến nhất để thiết kế máy nông nghiệp, máy thực phẩm, thiết bị tự động hóa. Các doanh nghiệp sản xuất khuôn mẫu tại Bình Dương, Đồng Nai sử dụng Mastercam kết hợp với NX để lập trình gia công khuôn nhựa, khuôn dập với độ chính xác ±0.005 mm.
Sai lầm thường gặp khi chọn và sử dụng phần mềm thiết kế cơ khí
Lưu ý quan trọng khi lựa chọn phần mềm thiết kế cơ khí
Đánh giá nhu cầu thực tế: Nếu doanh nghiệp chuyên về gia công, cần ưu tiên CAM mạnh như NX hay Mastercam. Nếu tập trung thiết kế cụm lắp ráp phức tạp, SolidWorks hoặc Inventor là đủ. Kiểm tra khả năng tương thích với hệ thống hiện có: Phần mềm PLM phải đồng bộ được với ERP và MES. Xem xét ngân sách dài hạn: tính phí gia hạn hàng năm, chi phí phần cứng, phí đào tạo. Nên dùng thử bản trial 30 ngày để đánh giá trước khi quyết định. Tham khảo ý kiến từ các chuyên gia trong ngành và cộng đồng kỹ thuật viên trên diễn đàn CADCAM. Cuối cùng, lựa chọn phần mềm có cộng đồng hỗ trợ mạnh như SolidWorks hay Fusion 360 giúp dễ dàng tìm kiếm tài liệu và giải đáp thắc mắc.
Câu hỏi thường gặp về các phần mềm thiết kế cơ khí
Phần mềm thiết kế cơ khí nào dễ học nhất cho người mới bắt đầu?
Fusion 360 và SolidWorks được đánh giá là thân thiện với người mới. Fusion 360 có giao diện hiện đại, tài liệu hướng dẫn phong phú, miễn phí cho sinh viên và start-up. SolidWorks có nhiều khóa học cơ bản, cộng đồng lớn hỗ trợ.
Có nên dùng phần mềm thiết kế cơ khí miễn phí không?
Có thể dùng FreeCAD hoặc Onshape (phiên bản free) cho học tập và dự án cá nhân. Tuy nhiên, để làm việc chuyên nghiệp trong doanh nghiệp, cần phần mềm thương mại để đảm bảo tính tương thích, hỗ trợ kỹ thuật và tuân thủ tiêu chuẩn.
Phần mềm nào phù hợp cho thiết kế khuôn mẫu?
Siemens NX và Catia là lựa chọn hàng đầu cho khuôn mẫu phức tạp. SolidWorks có add-in Mold Design, Inventor có Mold Design module, nhưng không mạnh bằng NX trong gia công 5 trục và tối ưu hóa lõi khuôn.

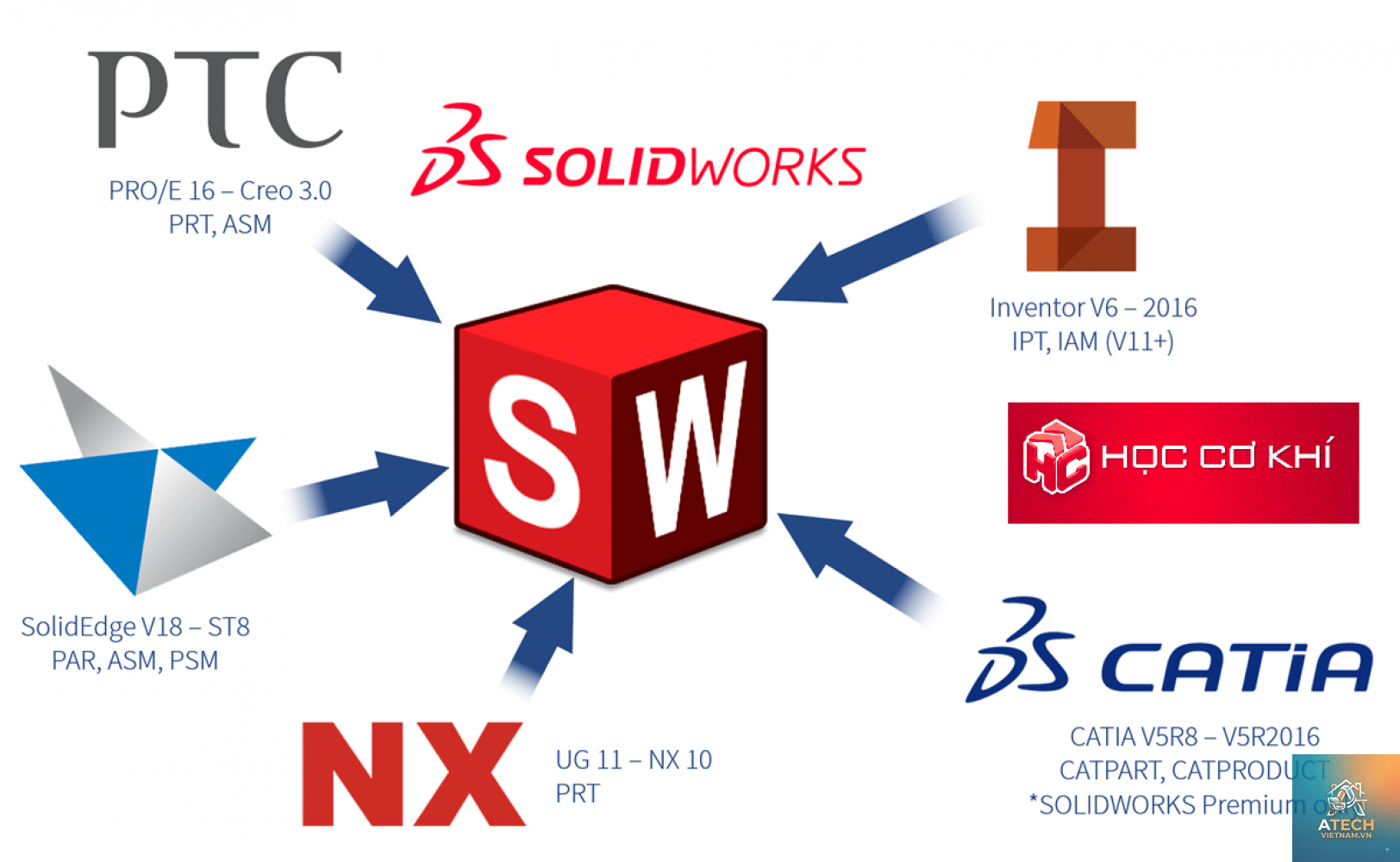

Có thể chuyển đổi file giữa các phần mềm thiết kế cơ khí không?
Hoàn toàn có thể thông qua các định dạng trung gian: STEP (AP203, AP214), IGES, Parasolid, STL. Tuy nhiên, một số thông tin phi hình học như biểu đồ lịch sử, ràng buộc có thể bị mất. Khuyến nghị sử dụng STEP cho dữ liệu solid ổn định nhất.
Phần mềm thiết kế cơ khí nào hỗ trợ mô phỏng ứng suất tốt nhất?
ANSYS Mechanical là công cụ FEA chuyên dụng mạnh nhất, nhưng không phải phần mềm thiết kế. Trong nhóm CAD/CAE tích hợp, SolidWorks Simulation, Inventor Stress Analysis và Fusion 360 Simulation đáp ứng tốt cho phân tích tĩnh và mỏi cơ bản. Đối với phân tích phi tuyến hoặc động lực học phức tạp, cần dùng ANSYS hoặc Abaqus riêng.
Kết luận
Thị trường các phần mềm thiết kế cơ khí ngày càng đa dạng, từ giải pháp miễn phí như FreeCAD đến hệ thống cao cấp như Catia hay NX. Việc lựa chọn phần mềm phù hợp phụ thuộc vào quy mô doanh nghiệp, lĩnh vực chuyên môn, ngân sách và trình độ kỹ sư. Để tận dụng tối đa lợi ích, doanh nghiệp nên kết hợp các công cụ: dùng SolidWorks hoặc Inventor cho thiết kế, NX hoặc Mastercam cho gia công, và ANSYS cho mô phỏng chuyên sâu. Đào tạo bài bản, cập nhật phiên bản và tuân thủ bản quyền là những yếu tố then chốt giúp đầu tư phần mềm sinh lời hiệu quả. Nắm vững các phần mềm này không chỉ nâng cao năng lực cạnh tranh mà còn mở ra cơ hội phát triển bền vững trong thời đại công nghiệp 4.0.
