Trong lĩnh vực cơ khí chính xác và sản xuất công nghiệp, cụm từ phần mềm CAD CAM ngày càng trở nên phổ biến. Đây không chỉ là một công cụ kỹ thuật số thông thường mà là cuộc cách mạng giúp doanh nghiệp tối ưu hóa quy trình từ thiết kế đến chế tạo. Bài viết này sẽ giải thích chi tiết về phần mềm CAD CAM là gì, cách thức hoạt động, lợi ích thực tế và lý do vì sao nó trở thành xương sống của ngành sản xuất thông minh.
Phần mềm CAD CAM là sự kết hợp giữa hai công nghệ: Computer-Aided Design (Thiết kế với sự hỗ trợ của máy tính) và Computer-Aided Manufacturing (Sản xuất với sự hỗ trợ của máy tính). Nói một cách dễ hiểu, CAD dùng để tạo ra bản vẽ kỹ thuật số 2D hoặc 3D của chi tiết máy, trong khi CAM chịu trách nhiệm chuyển đổi bản thiết kế đó thành các mã lệnh điều khiển máy CNC (Computer Numerical Control).

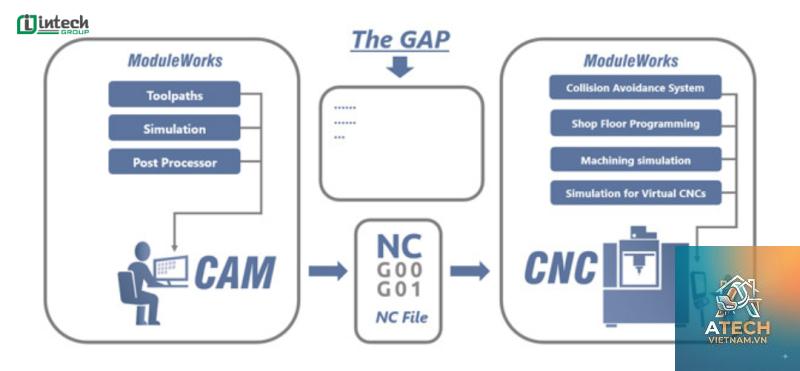

CAD CAM hoạt động như một cầu nối liền mạch giữa ý tưởng thiết kế và hiện thực hóa sản phẩm. Kỹ sư có thể vẽ các đường cong phức tạp trên CAD, sau đó phần mềm CAM tự động tính toán đường chạy dao, tốc độ cắt và các thông số gia công để máy CNC thực hiện chính xác. Nhờ đó, toàn bộ quy trình từ thiết kế đến sản xuất được số hóa và tự động hóa ở mức cao nhất.
Lịch sử hình thành và phát triển của CAD CAM
Khái niệm CAD CAM xuất hiện từ những năm 1960 khi máy tính bắt đầu được ứng dụng trong công nghiệp. Ban đầu, các hệ thống này rất đắt đỏ và chỉ dành cho tập đoàn lớn. Bước ngoặt xảy ra vào thập niên 1980 khi phần mềm Personal Computer ra đời, giúp CAD CAM trở nên phổ biến hơn. Đến nay, các giải pháp CAD CAM đã tích hợp trí tuệ nhân tạo AI và Mô phỏng động học 3D, cho phép dự đoán lỗi gia công trước khi cắt vật liệu thật.
Trên thị trường hiện có nhiều dòng phần mềm CAD CAM khác nhau, phục vụ từng mục đích chuyên biệt. Người dùng có thể thực hiện các phép tính hình học phức tạp, kiểm tra giao thoa giữa các bộ phận.
Module CAM: Tính toán chiến lược gia công, chọn dao cụ, thiết lập chế độ cắt (tốc độ trục chính, lượng tiến dao, chiều sâu cắt). Xuất ra tệp mã G-code hoặc M-code tương thích với từng loại máy CNC.
Mô phỏng gia công: Cho phép chạy thử quá trình cắt trên môi trường ảo, phát hiện va chạm giữa dao và phôi, kiểm tra tràn dầu hoặc sai đường chạy dao trước khi gia công thật.
Quy trình làm việc với phần mềm CAD CAM
Để hiểu rõ hơn về phần mềm CAD CAM là gì trong thực tế, hãy xem quy trình 6 bước tiêu chuẩn:
Nhập yêu cầu kỹ thuật: Tiếp nhận bản vẽ giấy hoặc file dữ liệu gốc (STEP, IGES, DWG).
Thiết kế CAD: Dựng mô hình 3D chi tiết, định nghĩa dung sai, bề mặt gia công.
Chọn máy và dao cụ: Khai báo thông số máy CNC (hệ điều khiển Fanuc, Siemens, Heidenhain) và thư viện dao.
Lập trình CAM: Xác định đường chạy dao (roughing, finishing), tối ưu hóa hành trình để giảm thời gian gia công.
Mô phỏng kiểm tra: Chạy mô phỏng 3D, chỉnh sửa nếu có lỗi va chạm hoặc cắt sai.
Xuất mã lệnh và gia công: Gửi G-code đến máy CNC thực hiện, kỹ thuật viên giám sát quá trình.
Lợi ích vượt trội khi ứng dụng phần mềm CAD CAM
Sử dụng phần mềm CAD CAM đem lại nhiều lợi ích định lượng và định tính cho doanh nghiệp sản xuất:
Rút ngắn thời gian từ thiết kế đến sản phẩm lên đến 50% so với phương pháp gia công thủ công.
Giảm tỷ lệ phế phẩm nhờ mô phỏng và kiểm tra trước khi cắt, tiết kiệm chi phí nguyên vật liệu.
Tăng độ chính xác đạt đến cấp IT6-IT7 (dung sai micrometer) nhờ loại bỏ sai số do thao tác thủ công.
Linh hoạt thay đổi thiết kế: Khi cần sửa chi tiết, chỉ cần cập nhật trên CAD và chạy lại file CAM, không cần chế tạo lại toàn bộ.
Quản lý dữ liệu tập trung: Lưu trữ toàn bộ quy trình sản xuất trên máy tính, dễ dàng tái sử dụng cho đơn hàng tương lai.
Hạn chế cần cân nhắc
Dù mạnh mẽ, phần mềm CAD CAM vẫn tồn tại một số nhược điểm. Chi phí đầu tư bản quyền và đào tạo nhân sự khá cao, dao động từ vài nghìn đến hàng chục nghìn USD mỗi năm. Bên cạnh đó, đòi hỏi người vận hành phải có kiến thức sâu về cả thiết kế cơ khí lẫn lập trình CNC, nếu không sẽ dễ xảy ra lỗi nghiêm trọng như cắt sai phôi hoặc hỏng dao.
Nhiều người thường nhầm lẫn giữa CAD CAM và các thuật ngữ khác. Bảng Ví dụ, một khuôn mẫu ép nhựa với nhiều góc cạnh và rãnh nhỏ chỉ có thể thực hiện được nhờ đường chạy dao được tối ưu trên CAM.
Ngành sản xuất khuôn mẫu
Đây là lĩnh vực sử dụng CAD CAM mạnh mẽ nhất. Phần mềm cho phép tạo bề mặt khuôn với độ bóng cao, khe hở chính xác đến phần nghìn mm, giúp sản phẩm nhựa không bị bavia. Các dòng CAD CAM chuyên khuôn như Cimatron, PowerMill được trang bị thuật toán đặc biệt cho gia công tinh bề mặt.
Ngành hàng không và ô tô
Cánh quạt động cơ, khung xe, hệ thống phanh yêu cầu độ chính xác tuyệt đối. CAD CAM giúp mô phỏng, kiểm tra độ bền và tối ưu trọng lượng trước khi gia công, đồng thời tạo đường chạy dao 5 trục để gia công bề mặt cong không gian.
Ngành chế biến gỗ và nội thất
Máy CNC gỗ sử dụng phần mềm CAD CAM như Aspire hoặc VCarve để thiết kế và cắt các hoa văn, rãnh ghép, lỗ khoan. Người thợ mộc chỉ cần vẽ mẫu trên máy tính, phần mềm tự động xuất mã lệnh, giúp nâng cao năng suất gấp 5 lần so với làm thủ công.
Ngành y tế và nha khoa
Các implant cột sống, răng giả, khớp nhân tạo được thiết kế bằng CAD dựa trên dữ liệu CT scan, sau đó CAM điều khiển máy CNC hoặc máy in 3D tạo ra sản phẩm chính xác đến từng micron.
Sai lầm thường gặp khi sử dụng phần mềm CAD CAM và cách tránh
Không kiểm tra dung sai trước khi gia công: Nhiều kỹ thuật viên bỏ qua bước mô phỏng, dẫn đến phôi bị hỏng do va chạm hoặc sai kích thước. Luôn chạy mô phỏng ít nhất một lần.
Chọn sai chiến lược gia công: Sử dụng đường chạy dao không phù hợp với vật liệu như thép cứng hay nhôm mềm. Cần tham khảo thông số từ nhà sản xuất dao.
Bỏ qua thư viện dao cụ mặc định: Dùng dao ảo không đúng thông số thực tế, dẫn đến sai lệch khi xuất G-code. Phải xây dựng thư viện dao chính xác.
Thiếu đào tạo bài bản: Người vận hành mới thường học vẹt, không hiểu bản chất lập trình CAM dẫn đến lỗi sau này. Đầu tư đào tạo chuyên sâu từ các trung tâm uy tín.
Lưu ý quan trọng khi chọn mua và triển khai phần mềm CAD CAM
Trước khi quyết định đầu tư, doanh nghiệp cần xem xét các yếu tố sau:
Tính tương thích với phần cứng hiện tại: Máy tính có cấu hình đáp ứng được yêu cầu của phần mềm hay không.
Hỗ trợ định dạng file: Phần mềm có đọc/ghi được các định dạng phổ biến như STEP, IGES, STL, DXF, DWG không.
Dịch vụ hậu mãi và cộng đồng: Nên chọn hãng có hỗ trợ kỹ thuật tiếng Việt hoặc tài liệu hướng dẫn chi tiết.
Khả năng mở rộng: Đảm bảo phần mềm có thể nâng cấp thêm module gia công 5 trục, tiện-phay kết hợp khi cần.
Bản quyền hợp pháp: Sử dụng bản quyền để tránh rủi ro pháp lý và được cập nhật phiên bản mới.
Xu hướng tương lai của công nghệ CAD CAM
Phần mềm CAD CAM đang bước vào kỷ nguyên thông minh hơn với tích hợp AI và Machine Learning. Các thuật toán có thể tự động đề xuất đường chạy dao tối ưu dựa trên lịch sử gia công, giảm thời gian lập trình xuống còn vài phút. Cloud-based CAD CAM cho phép kỹ sư làm việc từ xa và chia sẻ dữ liệu real-time. Bên cạnh đó, công nghệ Digital Twin đang được ứng dụng để mô phỏng toàn bộ nhà máy, giúp dự đoán năng suất và bảo trì dự phòng.
Câu hỏi thường gặp về phần mềm CAD CAM là gì
Phần mềm CAD CAM có khó học không?
Mức độ khó phụ thuộc vào nền tảng kỹ thuật của người học. Nếu đã có kiến thức về thiết kế cơ khí và gia công CNC, việc làm quen với giao diện phần mềm mất khoảng 2-3 tháng với các dòng cơ bản như SolidCAM hoặc Fusion 360. Các dòng cao cấp như NX CAM đòi hỏi nhiều thời gian hơn.
Có thể sử dụng CAD CAM mà không cần máy CNC không?
Hoàn toàn có thể. Bạn vẫn có thể thiết kế CAD, lập trình CAM và mô phỏng mà không cần máy thật. Điều này hữu ích trong giai đoạn kiểm tra thiết kế, đào tạo nhân viên hoặc tạo hồ sơ kỹ thuật số.
Phần mềm CAD CAM nào phổ biến tại Việt Nam?
SolidWorks + SolidCAM, Autodesk Fusion 360, Mastercam, Cimatron và Siemens NX là những lựa chọn được ưa chuộng, tùy theo quy mô xưởng và ngành nghề.
Chi phí bản quyền CAD CAM khoảng bao nhiêu?
Giá từ khoảng 500 USD/năm cho Fusion 360 (hàng tháng) đến hơn 20.000 USD cho bản quyền vĩnh viễn của Mastercam hoặc NX. Có bản dùng thử miễn phí 30 ngày để đánh giá.
Kết luận
Phần mềm CAD CAM đã trở thành công cụ không thể thiếu trong sản xuất hiện đại, giúp kết nối hoàn hảo giữa thiết kế và gia công. Hiểu rõ phần mềm CAD CAM là gì, cách thức hoạt động và ứng dụng đúng đắn sẽ giúp doanh nghiệp nâng cao năng suất, giảm chi phí và tăng lợi thế cạnh tranh. Dù chi phí đầu tư ban đầu không nhỏ, nhưng lợi ích lâu dài vượt xa so với phương pháp gia công truyền thống. Nếu bạn đang tìm kiếm giải pháp để hiện đại hóa xưởng sản xuất, CAD CAM chính là bước đi chiến lược cần cân nhắc ngay hôm nay.
