Aptomat (còn gọi là CB – Circuit Breaker) là thiết bị đóng cắt tự động không thể thiếu trong mọi hệ thống điện dân dụng và công nghiệp. Hiểu rõ các loại aptomat giúp bạn lựa chọn đúng thiết bị bảo vệ, tránh cháy nổ, hỏng hóc thiết bị điện. Bài viết này sẽ phân tích toàn diện tất cả các loại aptomat phổ biến, nguyên lý hoạt động và ứng dụng thực tế.
Aptomat là thiết bị tự động ngắt mạch khi có sự cố: quá tải, ngắn mạch, rò điện, sụt áp. Khác với cầu chì (dùng một lần), aptomat có thể reset sau khi sự cố được khắc phục. Tùy vào mục đích sử dụng, các loại aptomat được thiết kế với dòng điện định mức, số cực và cơ cấu ngắt khác nhau. Việc chọn sai loại có thể dẫn đến mất an toàn hoặc giảm tuổi thọ thiết bị.
Phân loại các loại aptomat theo chức năng bảo vệ

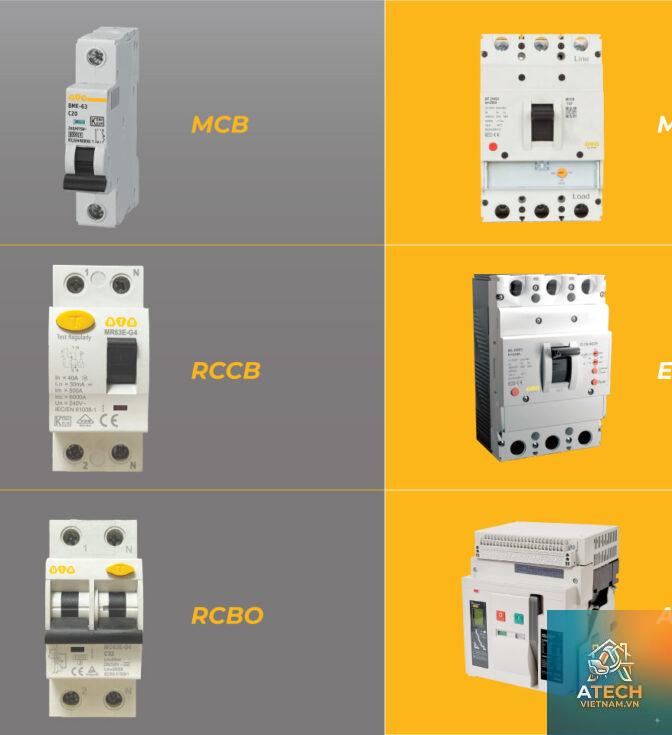

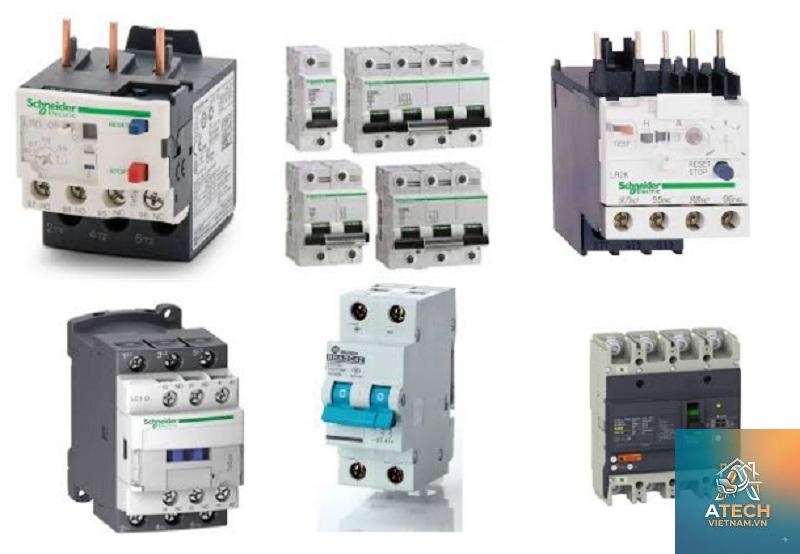

Dựa trên tác nhân gây sự cố, các loại aptomat được chia thành bốn nhóm chính: MCB, MCCB, RCCB và RCBO. Mỗi loại đảm nhận một nhiệm vụ riêng trong hệ thống điện.
1. Aptomat MCB – Bảo vệ quá tải và ngắn mạch
MCB (Miniature Circuit Breaker) là loại aptomat phổ biến nhất, lắp đặt trong tủ điện gia đình và văn phòng. Nó có dòng cắt thấp (thường đến 125A) và được thiết kế theo tiêu chuẩn IEC 60898. MCB phát hiện quá tải nhờ thanh lưỡng kim và ngắn mạch nhờ cuộn điện từ. Thời gian tác động nhanh, chỉ vài mili giây. Có các đặc tuyến B, C, D phù hợp với từng loại tải.
MCCB (Moulded Case Circuit Breaker) có dòng cắt lớn hơn MCB, từ 100A đến 1600A. Vỏ đúc bằng nhựa chịu nhiệt, chịu lực tốt. MCCB thường dùng làm aptomat tổng trong các tòa nhà, xưởng sản xuất, trạm biến áp. Nó có khả năng điều chỉnh dòng tác động (IR, ISD) linh hoạt. Một số MCCB còn tích hợp chức năng chống rò rỉ hoặc bảo vệ mất pha.
3. Aptomat RCCB – Chống rò điện bảo vệ con người
RCCB (Residual Current Circuit Breaker) không tự ngắt quá tải mà chỉ phát hiện dòng rò từ 30mA đến 300mA. Khi có dòng điện rò xuống đất vượt ngưỡng (ví dụ người chạm vào dây điện), RCCB ngắt mạch trong 0.1 giây. Đây là thiết bị bắt buộc trong các khu vực ẩm ướt như phòng tắm, bếp, công trình ngoài trời.
4. Aptomat RCBO – Tích hợp hai chức năng trong một
RCBO (Residual Current Circuit Breaker with Overcurrent Protection) kết hợp MCB và RCCB. Nó bảo vệ cả quá tải, ngắn mạch và rò điện. RCBO tiết kiệm không gian tủ điện và giảm số thiết bị, thường dùng cho các đường dây riêng lẻ yêu cầu an toàn cao như máy nước nóng, ổ cắm trong nhà bếp.
Phân loại các loại aptomat theo đặc tuyến dòng
Với MCB và MCCB, đặc tuyến dòng (characteristic) quyết định khả năng chịu tải và thời gian ngắt. Có ba loại chính:
Đặc tuyến
Dải cắt ngắn mạch
Ứng dụng điển hình
B
3-5 lần dòng định mức
Mạch chiếu sáng, ổ cắm dân dụng, tải điện trở
C
5-10 lần dòng định mức
Động cơ nhỏ, máy bơm, thiết bị có dòng khởi động vừa
D
10-20 lần dòng định mức
Máy biến áp, động cơ công suất lớn, máy hàn
Ngoài ra còn có đặc tuyến K và Z dùng trong công nghiệp điện tử hoặc bảo vệ thiết bị nhạy cảm, nhưng ít phổ biến trong dân dụng.

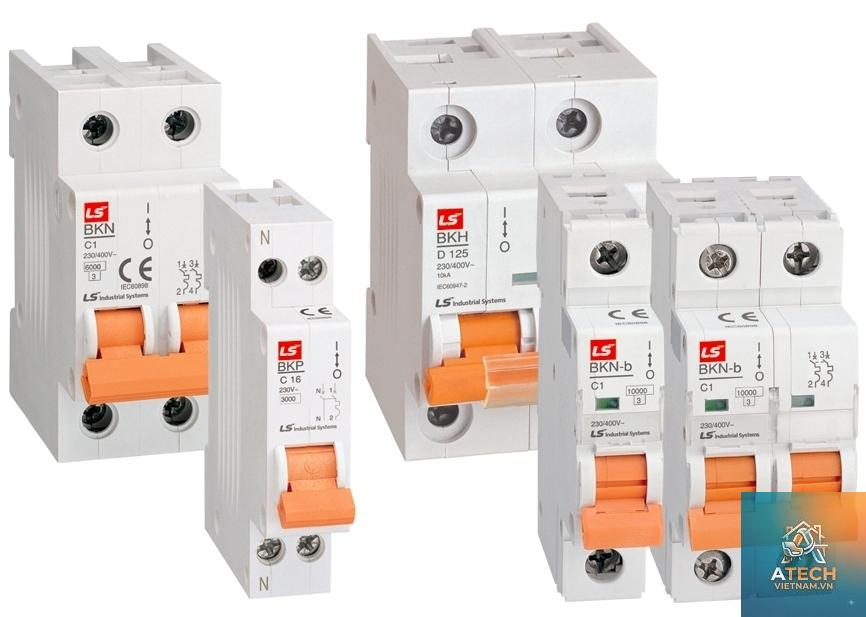

Phân loại các loại aptomat theo số cực
Số cực aptomat tương ứng với số dây pha và trung tính mà nó bảo vệ:
1P (1 cực): Ngắt một dây pha, dùng cho mạch 1 pha dân dụng, tải nhỏ.
1P+N (1 cực + N): Ngắt pha và trung tính, bảo vệ đồng thời hai dây, an toàn hơn.
2P (2 cực): Ngắt cả hai dây (pha và trung tính), dùng cho tủ điện chính 1 pha.
3P (3 cực): Ngắt ba dây pha, dùng cho động cơ 3 pha không cần dây trung tính.
3P+N (3 cực + N): Ngắt ba pha và trung tính, phổ biến trong tủ điện công nghiệp 3 pha 4 dây.
4P (4 cực): Ngắt cả bốn dây (3 pha + N), đảm bảo cách ly hoàn toàn.
So sánh chi tiết các loại aptomat MCB, MCCB, RCCB, RCBO
Tiêu chí
MCB
MCCB
RCCB
RCBO
Dòng định mức
Đến 125A
100A – 1600A
Đến 100A
Đến 63A
Bảo vệ quá tải
Có
Có
Không
Có
Bảo vệ ngắn mạch
Có
Có
Không
Có
Bảo vệ rò điện
Không
Tùy chọn (có thêm module)
Có
Có
Khả năng chỉnh dòng
Không
Có (IR, ISD)
Không
Không
Ứng dụng chính
Mạch nhánh, dân dụng
Tổng, công nghiệp
Chống giật, mạch ẩm
Mạch cục bộ yêu cầu cao

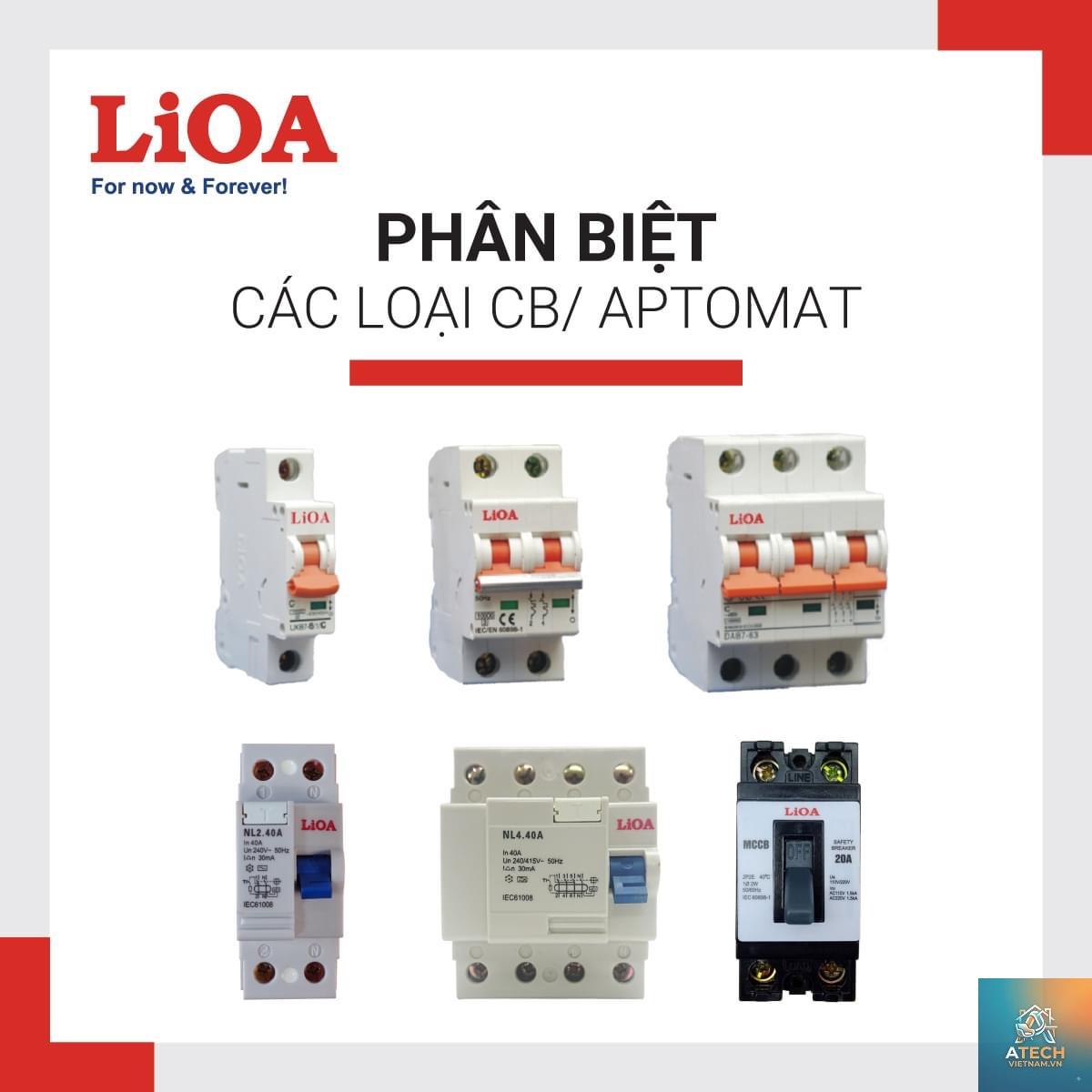

Phân loại các loại aptomat theo tiêu chuẩn và hãng sản xuất
Trên thị trường Việt Nam, các loại aptomat phổ biến đến từ các thương hiệu: Schneider (Pháp), Panasonic (Nhật), Mitsubishi (Nhật), Siemens (Đức), LS (Hàn Quốc), CHINT (Trung Quốc). Mỗi hãng có dòng sản phẩm khác nhau về độ bền, giá thành. Aptomat Schneider Easy9 hoặc Acti9 thường được dùng trong công trình cao cấp, trong khi CHINT NXB-63 là lựa chọn giá rẻ cho dân dụng.
Ứng dụng thực tế: Cần chọn các loại aptomat nào cho từng khu vực?
Nhà ở dân dụng: Dùng MCB đặc tuyến C cho ổ cắm, đặc tuyến B cho đèn. Lắp RCCB 30mA ở tổng hoặc RCBO cho từng phòng ẩm.
Văn phòng, cửa hàng: Tổng dùng MCCB 100-250A, nhánh dùng MCB C, mạch ổ cắm gần nước nên có RCBO.
Nhà xưởng sản xuất: MCCB tổng 630-1600A, nhánh MCB D cho động cơ, mạch điều khiển dùng MCB C. Lắp thêm bảo vệ chống rò cho thiết bị di động.
Bảng điện ngoài trời: Bắt buộc dùng RCCB 30mA hoặc RCBO chống rò. Các aptomat phải có vỏ chống nước (IP65).
Phân tích sai lầm thường gặp khi chọn các loại aptomat
Nhiều người chỉ chú ý đến dòng định mức mà bỏ qua đặc tuyến, dẫn đến aptomat nhảy nhầm. Ví dụ: dùng MCB B cho máy bơm có dòng khởi động lớn, aptomat sẽ ngắt liên tục khi khởi động. Hoặc dùng MCB C cho mạch đèn LED (tải điện dung cao) có thể gây nhảy nhầm.
Sai lầm thứ hai là không lắp RCCB cho khu vực ẩm. Nhiều gia đình chỉ dùng MCB 1P, khi rò điện rất nguy hiểm. Luật xây dựng yêu cầu lắp thiết bị chống rò cho tất cả mạch ổ cắm chung.
Sai lầm thứ ba là chọn aptomat dòng quá cao so với tiết diện dây dẫn. Nếu dây 1.5mm² (chịu 16A) mà lắp MCB 32A, dây nóng chảy trước khi aptomat ngắt, gây cháy.
Lưu ý quan trọng khi lựa chọn và lắp đặt các loại aptomat
Xác định dòng tính toán tải (It) và hệ số sử dụng (K). Chọn dòng aptomat In = 1.1-1.25 × It.
Ở mạch có động cơ, chọn aptomat có đặc tuyến D hoặc C có dòng cắt cao (10-20 In).
Kiểm tra dòng cắt ngắn mạch của aptomat (Icu, Ics) phải lớn hơn dòng ngắn mạch tính toán tại điểm lắp.
Lắp RCCB với dòng rò 30mA cho mạch ổ cắm chung, 10mA cho phòng tắm, bể bơi.
Đấu nối đúng thứ tự: đầu vào (line) từ nguồn, đầu ra (load) đến tải. Aptomat 1P+N phải đấu dây N đúng cực.
Bảo trì định kỳ: Kiểm tra chức năng ngắt thử (test) trên RCCB mỗi tháng một lần.
Hướng dẫn cách đọc ký hiệu trên thân aptomat
Trên vỏ mỗi aptomat đều có các thông số kỹ thuật quan trọng:
In (A): Dòng định mức liên tục.
Icu (kA): Dòng cắt ngắn mạch cực đại, nếu vượt quá aptomat có thể nổ.
Ics (%Icu): Dòng cắt làm việc, aptomat vẫn hoạt động sau khi ngắt.
IΔn (mA): Dòng rò tác động (chỉ có trên RCCB, RCBO).
Ví dụ: Schneider MCB iC60N có In=16A, Icu=6kA, đặc tuyến C, 1P+N. Phù hợp mạch ổ cắm sinh hoạt thông thường.
Câu hỏi thường gặp về các loại aptomat (FAQ)
Sự khác nhau giữa MCB và MCCB là gì?
MCB có dòng nhỏ (≤125A), vỏ nhựa, không chỉnh dòng. MCCB dòng lớn, vỏ đúc, có thể chỉnh dòng tác động, thường dùng làm aptomat tổng.
Có nên dùng RCBO thay cho MCB + RCCB riêng không?
Có. RCBO tiết kiệm tủ điện, dễ dàng cô lập từng mạch. Tuy nhiên giá RCBO cao hơn tổng MCB và RCCB riêng lẻ, nên thường lắp cho các mạch quan trọng.
Tại sao aptomat thường xuyên nhảy dù không quá tải?
Nguyên nhân có thể do: đặc tuyến không phù hợp (tải có dòng khởi động lớn), aptomat bị hỏng, đấu dây lỏng, hoặc có rò điện nhỏ. Kiểm tra lại dòng khởi động và thay aptomat đúng loại.
Dòng rò bao nhiêu là an toàn cho người?
Theo tiêu chuẩn IEC, 30mA là ngưỡng an toàn. Dòng rò 30mA trong 0.1 giây không gây nguy hiểm cho người lớn khỏe. Với trẻ em hoặc khu vực đặc biệt, chọn 10mA.
Các loại aptomat có thể tự thay được không?
Có thể nếu bạn có kiến thức điện cơ bản. Tuy nhiên nên ngắt nguồn tổng, kiểm tra dây và chọn aptomat tương đương thông số. Nếu không chuyên, hãy nhờ thợ điện.
Kết luận
Việc nắm vững các loại aptomat – từ MCB, MCCB, RCCB đến RCBO – giúp bạn thiết kế hệ thống điện an toàn, tiết kiệm và bền vững. Khi chọn aptomat, cần xem xét dòng tải, đặc tuyến, số cực, dòng cắt ngắn mạch và điều kiện môi trường. Đừng bỏ qua thiết bị chống rò cho khu vực ẩm. Kiểm tra định kỳ và thay thế aptomat cũ hoặc hỏng để đảm bảo an toàn cho gia đình và công trình.
