Trong ngành cơ khí chế tạo, khả năng đo lường chính xác quyết định chất lượng sản phẩm và hiệu suất vận hành. Nắm vững kiến thức về đo lường cơ khí không chỉ giúp kỹ sư và công nhân đọc đúng số liệu mà còn lựa chọn đúng thiết bị, quy trình kiểm tra phù hợp. Từ các loại thước cặp, panme đến máy đo tọa độ CMM, mỗi dụng cụ có nguyên lý hoạt động và phạm vi ứng dụng riêng. Bài viết này sẽ giúp bạn hệ thống hóa toàn bộ kiến thức về đo lường cơ khí từ khái niệm nền tảng, phân loại thiết bị, phương pháp đo thực tế đến các sai lầm thường gặp và cách khắc phục, nhằm nâng cao năng lực kiểm soát chất lượng sản xuất.
Đo lường cơ khí là quá trình xác định giá trị bằng số của các đại lượng hình học như kích thước dài, góc, độ nhám bề mặt, dung sai hình dáng và vị trí. Bản chất của đo lường là so sánh đại lượng cần đo với một chuẩn đã biết. Độ chính xác của phép đo phụ thuộc vào ba yếu tố chính: thiết bị đo, người thực hiện và điều kiện môi trường.
Các đại lượng đo phổ biến
Kích thước dài: đường kính, chiều dài, chiều rộng, chiều cao, độ sâu. Đơn vị thường dùng là mm, inch.
Góc: góc giữa hai bề mặt, góc nghiêng. Đơn vị: độ, phút, giây.
Độ nhám bề mặt: Ra, Rz, Rmax – đặc trưng cho mức độ mấp mô bề mặt sau gia công.
Sai lệch hình dáng: độ trụ, độ phẳng, độ tròn, độ thẳng.
Sai lệch vị trí: độ song song, độ vuông góc, độ đồng tâm, độ đối xứng.

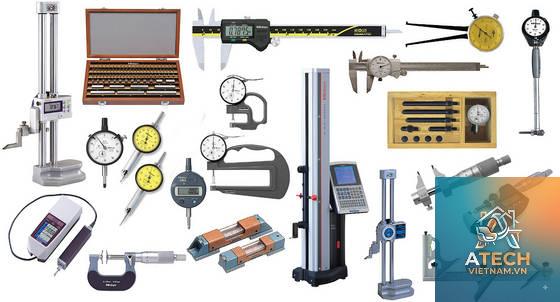

Phân loại dụng cụ đo lường cơ khí
Dựa vào nguyên lý hoạt động và cấp chính xác, các thiết bị đo cơ khí được chia thành ba nhóm chính: dụng cụ đo cơ khí truyền thống, dụng cụ đo điện tử và dụng cụ đo quang học. Mỗi nhóm có ưu điểm riêng về độ chính xác, tốc độ và khả năng tự động hóa.

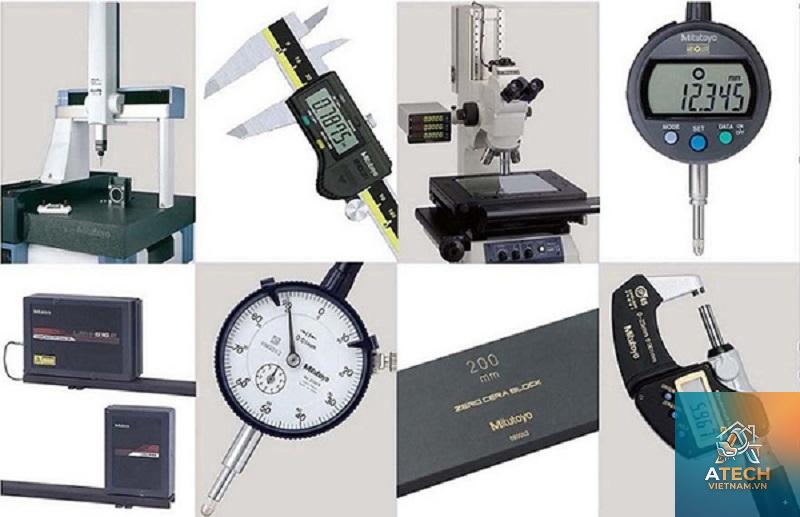

Loại dụng cụ
Ví dụ điển hình
Độ chính xác thường đạt
Ứng dụng chính
Dụng cụ đo cơ khí
Thước cặp, panme, đồng hồ so, calip
0.01 – 0.001 mm
Đo kích thước ngoài, trong, độ sâu, kiểm tra nhanh
Dụng cụ đo điện tử
Thước cặp điện tử, panme điện tử, máy đo độ nhám điện tử
0.001 – 0.0001 mm
Đo chính xác cao, truyền dữ liệu tự động
Dụng cụ đo quang học
Máy chiếu biên dạng, máy đo tọa độ CMM, kính hiển vi đo lường
±1 µm trở lên
Đo chi tiết phức tạp, kiểm tra hình dáng 2D/3D

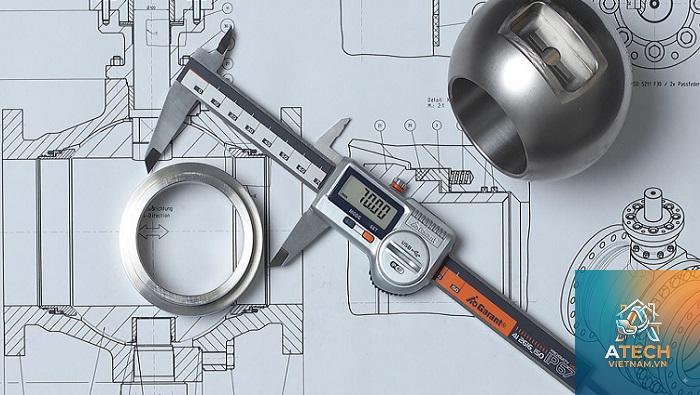

Thước cặp – Công cụ đo đa năng cơ bản
Thước cặp là thiết bị đo cơ bản nhất trong kiến thức về đo lường cơ khí. Nó có khả năng đo ba loại kích thước: đường kính ngoài, đường kính trong và độ sâu. Thước cặp cơ khí có du xích với giá trị vạch chia 0.02 mm hoặc 0.05 mm. Thước cặp điện tử hiển thị số giúp đọc kết quả nhanh hơn và giảm sai số do người đọc.
Panme – Đo chính xác đến micromet
Panme hoạt động dựa trên nguyên lý vít me – đai ốc, với bước ren thường là 0.5 mm. Nhờ cơ cấu du xích, panme cho phép đọc kết quả với độ chính xác 0.01 mm (hoặc 0.001 mm đối với panme điện tử). Các loại panme thông dụng gồm panme đo ngoài, panme đo trong, panme đo độ sâu và panme đo ren.
Đồng hồ so – Dụng cụ so sánh
Đồng hồ so không đo trực tiếp kích thước tuyệt đối mà đo độ lệch so với một chuẩn. Độ phân giải của đồng hồ so thường từ 0.01 mm đến 0.001 mm. Nó được sử dụng rộng rãi để kiểm tra độ đảo, độ song song, độ phẳng và các sai lệch hình học trên chi tiết sau gia công.
Quy trình đo lường chuẩn xác
Để đảm bảo kết quả đo tin cậy, cần tuân thủ một quy trình chuẩn gồm bốn bước:
Chuẩn bị: Lựa chọn dụng cụ đo phù hợp với cấp chính xác yêu cầu. Kiểm tra tình trạng thiết bị, vệ sinh bề mặt đo, cân bằng nhiệt độ giữa dụng cụ và chi tiết (thường để ổn định ít nhất 30 phút).
Hiệu chuẩn: Đưa dụng cụ đo về trị số không bằng cách sử dụng căn mẫu hoặc vòng chuẩn. Đối với thước cặp, đóng khít hai hàm đo; với panme, dùng vặn cóc và kiểm tra vạch 0.

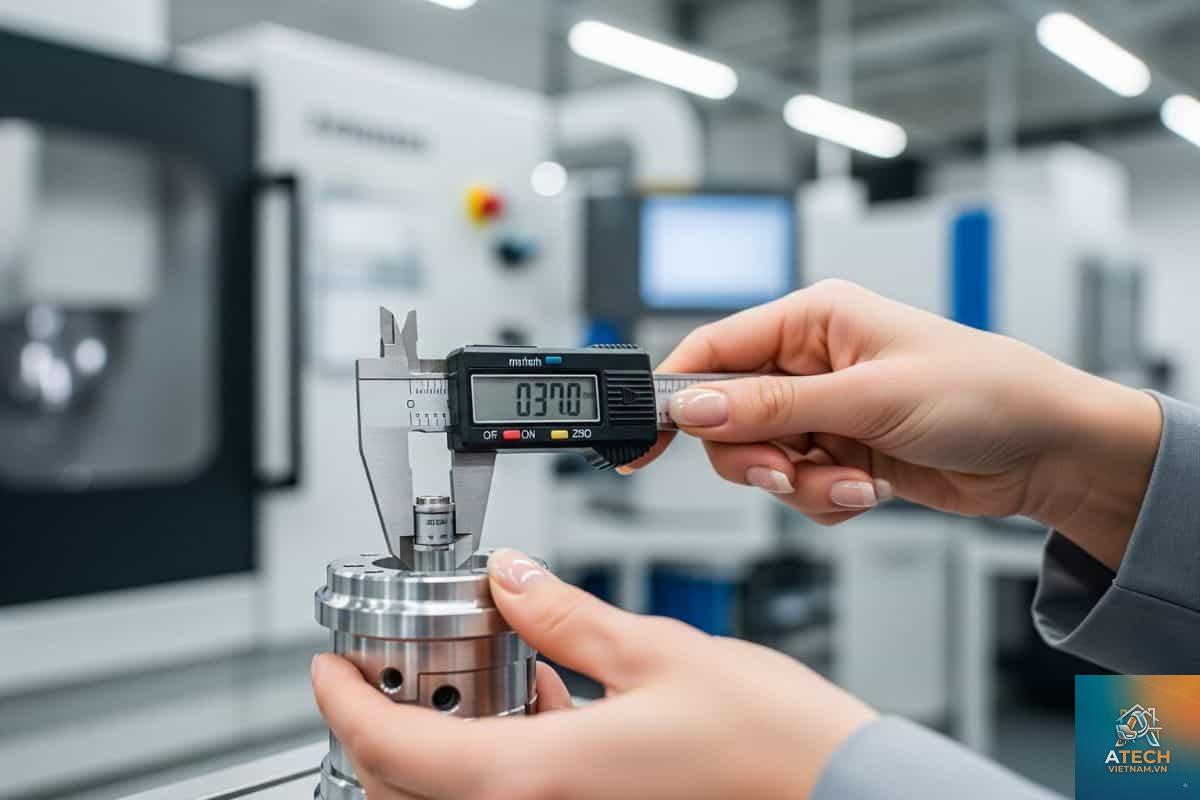

Thực hiện đo: Đặt dụng cụ vuông góc với bề mặt cần đo. Đo ít nhất ba lần tại các vị trí khác nhau để lấy giá trị trung bình. Áp lực đo phải đều, tránh lực quá mạnh làm biến dạng chi tiết.
Ghi nhận và xử lý kết quả: Đọc giá trị đúng quy tắc du xích. Loại bỏ các giá trị bất thường. So sánh với dung sai cho phép để đánh giá đạt hay không đạt.
Sai số trong đo lường và cách kiểm soát
Mọi phép đo đều tồn tại sai số. Hiểu và kiểm soát sai số là phần quan trọng trong kiến thức về đo lường cơ khí. Sai số thường được phân thành ba loại:
Sai số hệ thống: Sai do dụng cụ đo chưa hiệu chuẩn, do lực đo không ổn định, do dụng cụ bị mòn. Khắc phục bằng cách hiệu chuẩn định kỳ và kiểm tra thường xuyên.
Sai số ngẫu nhiên: Do sự biến thiên nhỏ của môi trường, độ rung, cách đặt tay. Giảm bằng cách đo nhiều lần và lấy trung bình.
Sai số thô: Do đọc nhầm vạch, ghi sai đơn vị, trượt tay. Sai số này cần được loại bỏ ngay khi phát hiện.
Độ không đảm bảo đo (uncertainty) thường được diễn đạt bằng ± số micromet. Ví dụ, một panme cơ được hiệu chuẩn có độ không đảm bảo đo ± 0.002 mm ở điều kiện phòng thí nghiệm. Trong thực tế sản xuất, con số này có thể lớn hơn 2-3 lần.
Ứng dụng thực tế của đo lường cơ khí
Kiểm tra chất lượng sản phẩm
Trong các dây chuyền sản xuất linh kiện ô tô, điện tử, cơ khí chính xác, đo lường được thực hiện ngay tại phân xưởng. Mỗi chi tiết sau khi gia công đều phải được kiểm tra một số kích thước quan trọng. Nếu vượt quá dung sai cho phép, chi tiết sẽ bị loại. Việc này giúp duy trì chất lượng đồng nhất và giảm tỉ lệ phế phẩm.
Bảo trì và sửa chữa máy móc
Trong bảo trì cơ khí, đo lường dùng để đánh giá độ mòn của ổ bi, đường kính trục, khe hở lắp ghép. Kỹ thuật viên sử dụng đồng hồ so và thước cặp để xác định mức độ hao mòn, từ đó quyết định thay thế hoặc sửa chữa phù hợp.
Đo lường trong ngành sản xuất khuôn mẫu
Khuôn mẫu yêu cầu dung siết chặt với sai số chỉ vài micromet. Máy đo tọa độ CMM và máy quét 3D thường được dùng để kiểm tra biên dạng phức tạp, đảm bảo khuôn đáp ứng yêu cầu thiết kế.
Những sai lầm thường gặp khi đo lường cơ khí
Dù có thiết bị tốt, nhiều người vẫn mắc các lỗi cơ bản làm sai lệch kết quả.
Đọc sai vạch du xích: Nhầm lẫn giữa vạch 0.02 và 0.05, hoặc không xác định đúng vạch trùng nhau trên thước cặp cơ.
Đo trên bề mặt không sạch: Dầu mỡ, phoi bào bám trên bề mặt đo làm kết quả không chính xác.

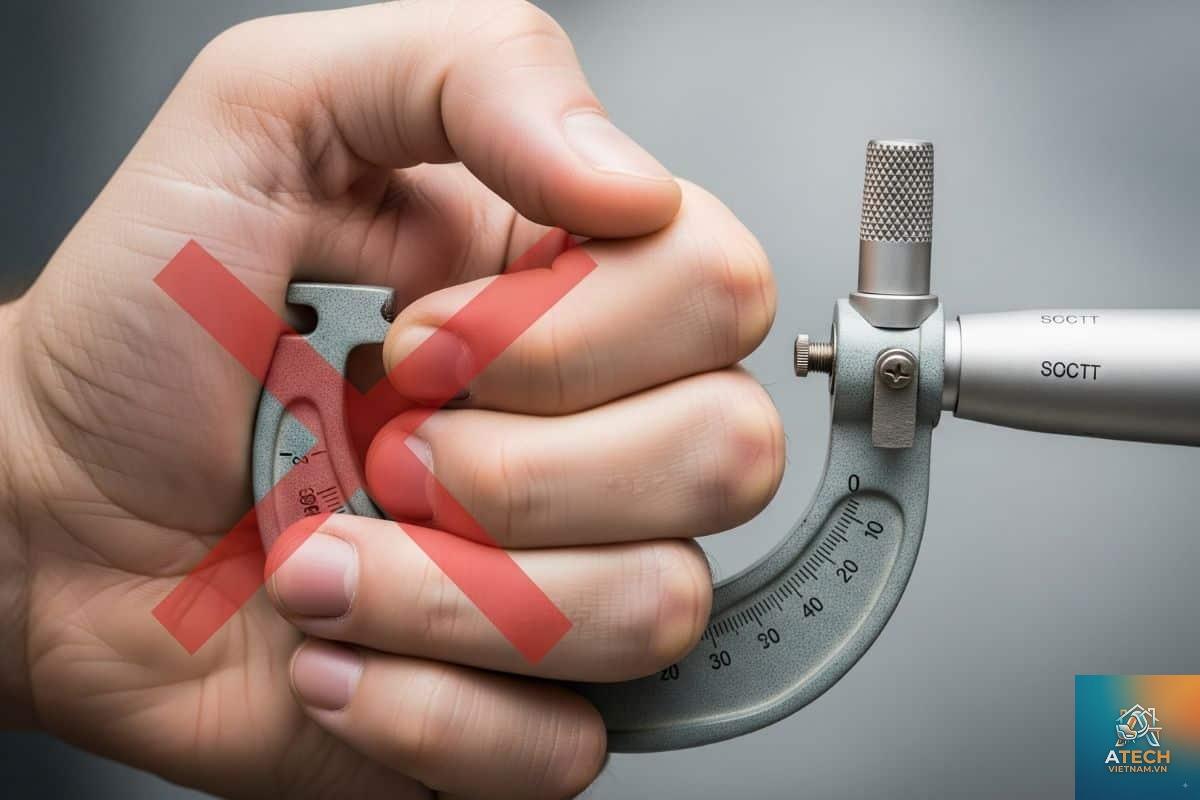

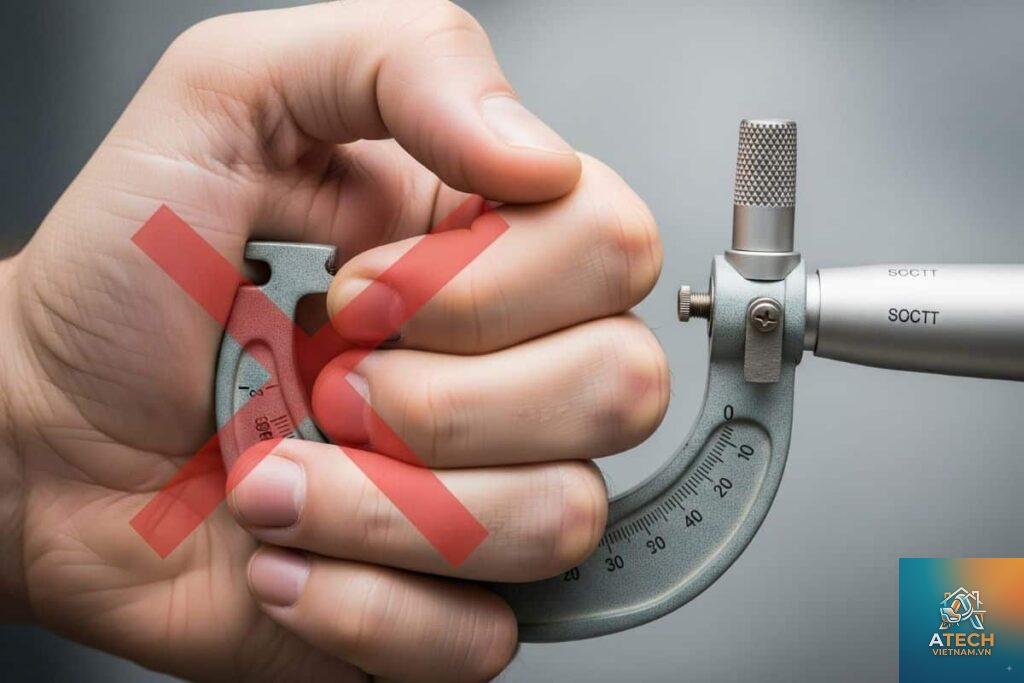

Áp lực đo không đồng đều: Đối với panme, không dùng vặn cóc hoặc dùng lực tay quá mạnh làm biến dạng đàn hồi.
Để dụng cụ đo ở nơi nhiệt độ thay đổi: Thép giãn nở khi nóng lên, gây sai số lớn nếu không ổn định nhiệt.
Chọn sai dụng cụ đo: Dùng thước cặp để đo kích thước yêu cầu độ chính xác micromet, hoặc dùng panme đo trong với panme đo ngoài.
Lưu ý quan trọng để nâng cao độ chính xác
Muốn đo lường đạt độ tin cậy cao, cần ghi nhớ các nguyên tắc sau:
Bảo quản dụng cụ đo đúng cách: Sau khi sử dụng, lau sạch bằng vải mềm, bôi một lớp dầu chống gỉ, để trong hộp chuyên dụng, tránh va đập.
Hiệu chuẩn định kỳ: Dụng cụ đo nên được hiệu chuẩn tại phòng thí nghiệm được công nhận ít nhất 6 tháng một lần. Dán tem hiệu chuẩn và ghi ngày trên dụng cụ.
Kiểm soát nhiệt độ môi trường: Lý tưởng nhất là đo ở nhiệt độ 20°C ± 1°C. Nếu không thể, cần biết hệ số giãn nở của vật liệu chi tiết (thép ~ 11.5 µm/m/°C) để hiệu chỉnh.
Đào tạo người vận hành: Kỹ năng đọc du xích, sử dụng vặn cóc, căn chỉnh dụng cụ vuông góc cần được thực hành thường xuyên. Mỗi người nên kiểm tra chéo kết quả đo với người khác.
Sử dụng chuẩn đo phù hợp: Căn mẫu, vòng chuẩn, trục chuẩn phải có cấp chính xác cao hơn thiết bị đo ít nhất 5 lần để đảm bảo tin cậy.
So sánh phương pháp đo trực tiếp và đo gián tiếp
Tiêu chí
Đo trực tiếp
Đo gián tiếp
Định nghĩa
So sánh trực tiếp đại lượng cần đo với thang đo của dụng cụ
Đo các đại lượng trung gian rồi tính ra kết quả
Ví dụ
Dùng thước cặp đo đường kính ngoài
Đo đường kính trong bằng cách đặt bi cầu rồi đo khoảng cách hai bi
Độ chính xác
Phụ thuộc trực tiếp vào độ chia dụng cụ
Phụ thuộc vào độ chính xác của từng phép đo trung gian và công thức tính
Thời gian
Nhanh, đơn giản
Lâu hơn, cần tính toán
Ứng dụng
Thích hợp cho kích thước thông thường
Dùng khi không thể đo trực tiếp (đo côn, đo rãnh trong hẹp)
Câu hỏi thường gặp về kiến thức đo lường cơ khí
Làm thế nào để đọc chính xác giá trị trên thước cặp cơ?
Đầu tiên đọc phần nguyên trên thân thước (vạch mm). Sau đó tìm vạch trên du xích trùng khớp nhất với một vạch trên thân thước. Nhân số vạch đó với giá trị độ chia (thông thường 0.02 mm) rồi cộng vào phần nguyên.
Phân biệt panme và thước cặp khi nào nên dùng loại nào?
Thước cặp phù hợp cho các kích thước có dung sai ±0.1 mm trở lên, đo nhanh, đa năng. Panme dùng cho yêu cầu chính xác đến ±0.01 mm hoặc nhỏ hơn, đo đường kính ngoài, độ dày mỏng. Nếu cần độ chính xác dưới 0.005 mm, nên dùng panme điện tử hoặc máy đo chuyên dụng.
Tại sao khi đo panme phải dùng vặn cóc?
Vặn cóc tạo ra lực đo tiêu chuẩn (thường khoảng 5-10 N), giúp lặp lại kết quả ổn định. Nếu không dùng, lực tay người có thể thay đổi, làm biến dạng nhẹ chi tiết hoặc ống panme, dẫn đến sai số.
Độ không đảm bảo đo khác gì với sai số?
Sai số là độ lệch giữa giá trị đo và giá trị thực. Độ không đảm bảo đo là một tham số định lượng khoảng giá trị mà kết quả thực có thể nằm trong đó, với một độ tin cậy nhất định. Trong thực tế, người dùng thường dùng độ không đảm bảo đo để quyết định có chấp nhận kết quả hay không.
Kết luận
Kiến thức về đo lường cơ khí không chỉ là lý thuyết suông mà là nền tảng cho mọi hoạt động kiểm soát chất lượng trong sản xuất và bảo trì. Từ việc lựa chọn dụng cụ đo phù hợp, thực hiện quy trình đúng, hiểu và quản lý sai số, đến bảo quản thiết bị đúng cách – tất cả đều góp phần đảm bảo độ tin cậy của phép đo. Trong bối cảnh công nghiệp ngày càng yêu cầu độ chính xác cao, việc đầu tư thời gian để nắm vững những nguyên tắc này sẽ mang lại lợi ích dài hạn. Hãy luôn cập nhật thiết bị mới, thực hành thường xuyên và duy trì tinh thần học hỏi để nâng cao năng lực đo lường của bản thân và doanh nghiệp.
