Trong lĩnh vực cơ khí và truyền động, việc xác định chính xác công thức tính chiều dài dây đai là yếu tố then chốt quyết định hiệu suất vận hành của hệ thống. Một dây đai có chiều dài không phù hợp sẽ gây ra trượt, rung động, mài mòn nhanh hoặc thậm chí làm hỏng puli. Bài viết này sẽ cung cấp cho bạn kiến thức toàn diện từ công thức cơ bản đến các yếu tố ảnh hưởng, giúp bạn tự tin tính toán và lựa chọn dây đai cho mọi ứng dụng thực tế.

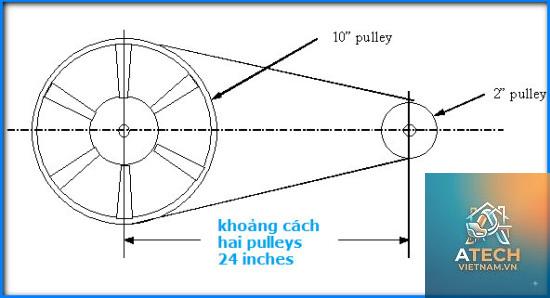

Chiều dài dây đai phụ thuộc vào đường kính hai puli và khoảng cách tâm giữa chúng.
Công Thức Tổng Quát Cho Dây Đai Thang Và Dây Đai Dẹt

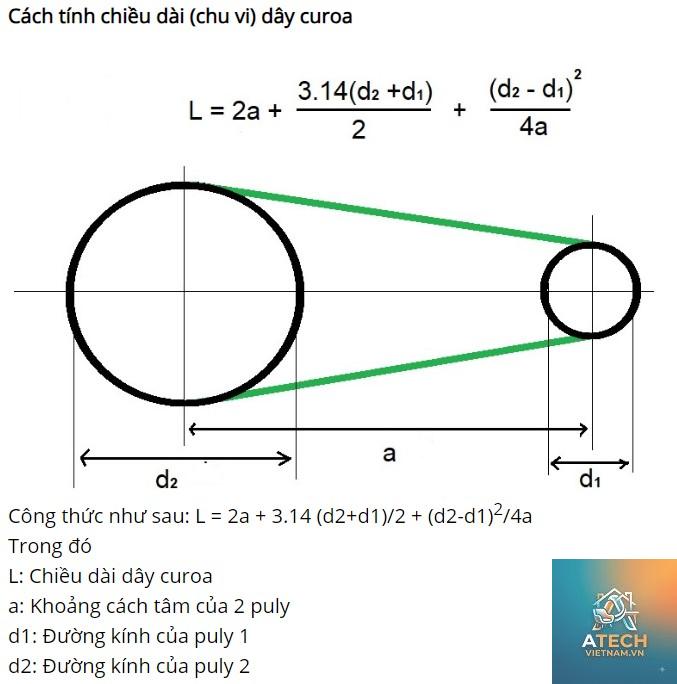

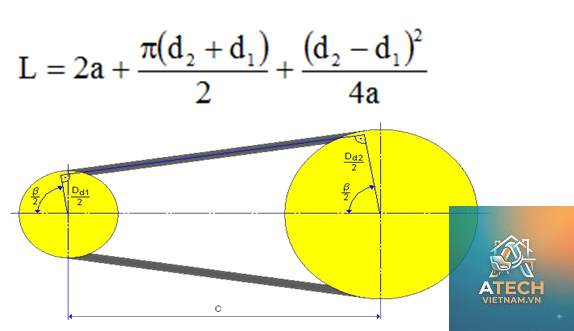

Công thức tính chiều dài dây đai (L) khi biết đường kính puli chủ động (d1), đường kính puli bị động (d2) và khoảng cách tâm (C):
L = 2C + (π/2) × (d1 + d2) + (d2 – d1)² / (4C)
Trong đó:
L: Chiều dài dây đai (mm)
C: Khoảng cách tâm giữa hai puli (mm)
d1: Đường kính puli nhỏ (thường là puli chủ động) (mm)
d2: Đường kính puli lớn (thường là puli bị động) (mm)
π: Hằng số Pi (≈ 3.14159)
Giải Thích Các Thành Phần Trong Công Thức

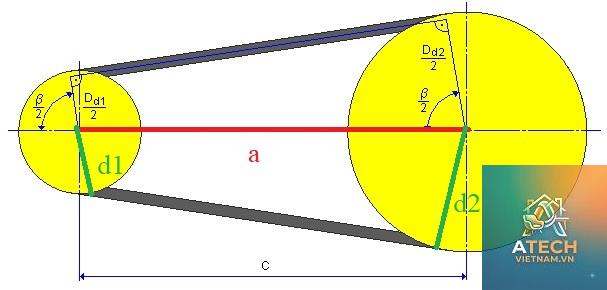

Công thức trên được xây dựng dựa trên nguyên lý hình học của một dây đai vòng quanh hai vòng tròn không đồng tâm. Phần thứ nhất 2C đại diện cho hai đoạn thẳng nối tiếp xúc giữa hai puli. Phần thứ hai (π/2) × (d1 + d2) là tổng chiều dài cung tiếp xúc trên mỗi puli. Phần thứ ba (d2 – d1)² / (4C) là hiệu chỉnh cho độ lệch góc do chênh lệch đường kính.
Ví Dụ Minh Họa Tính Toán
Giả sử bạn có puli chủ động đường kính 100mm, puli bị động đường kính 200mm, khoảng cách tâm giữa hai trục là 500mm. Áp dụng công thức:
L = 2×500 + (3.14159/2)×(100+200) + (200-100)² / (4×500)
L = 1000 + (1.5708)×300 + 10000 / 2000
L = 1000 + 471.24 + 5 = 1476.24 mm
Vậy chiều dài dây đai lý thuyết cần là khoảng 1476 mm. Trong thực tế, bạn nên chọn dây đai có chiều dài tiêu chuẩn gần nhất và có cơ cấu căng đai để điều chỉnh.
Công Thức Tính Chiều Dài Dây Đai Răng
Đối với dây đai răng (đai đồng bộ), chiều dài dây đai không chỉ phụ thuộc vào đường kính puli mà còn liên quan đến số răng trên puli và bước răng. Dây đai răng yêu cầu độ chính xác cao hơn vì răng đai phải khớp chính xác với rãnh puli.
Công Thức Cơ Bản Cho Đai Răng
L = 2C + (π/2) × (d1 + d2) + (d2 – d1)² / (4C)
Công thức này giống với đai thang, nhưng sau đó bạn cần chuyển đổi chiều dài L sang số bước răng (pitch) tương ứng. Mỗi loại đai răng có bước răng tiêu chuẩn (ví dụ: 5mm, 8mm, 10mm). Chiều dài thực tế phải là bội số nguyên của bước răng.
Số răng đai = L / bước răng
Ví dụ với bước răng 8mm và L = 1476 mm, số răng lý thuyết là 1476 / 8 = 184.5. Bạn phải chọn số răng nguyên gần nhất, thường là 184 hoặc 185, và điều chỉnh khoảng cách tâm C cho phù hợp.
Công Thức Tính Ngược Khoảng Cách Tâm Khi Biết Chiều Dài Đai
Trong nhiều tình huống, bạn có dây đai sẵn và cần xác định khoảng cách tâm tối ưu. Công thức tính C từ L:
C = [B + √(B² – 32 × (d2 – d1)²)] / 16
Trong đó: B = 4L – 2π × (d2 + d1)
Công thức này phức tạp hơn nhưng rất hữu ích khi bạn cần thiết kế lại hệ thống với dây đai có sẵn.
Phân Loại Dây Đai Và Ảnh Hưởng Đến Công Thức Tính
Không phải tất cả các loại dây đai đều áp dụng cùng một công thức. Mỗi loại có đặc điểm riêng ảnh hưởng đến cách tính toán.
Loại dây đai
Đặc điểm
Công thức áp dụng
Đai thang (V-belt)
Mặt cắt hình thang, tiếp xúc qua thành bên
Công thức tổng quát + hiệu chỉnh độ sâu rãnh
Đai dẹt (Flat belt)
Mặt cắt hình chữ nhật, tiếp xúc qua mặt phẳng
Công thức tổng quát, sai lệch nhỏ hơn
Đai răng (Timing belt)
Có răng khớp với rãnh puli
Công thức tổng quát + yêu cầu bước răng nguyên
Đai tròn (Round belt)
Mặt cắt hình tròn, thường dùng trong truyền động nhẹ
Công thức tương tự đai dẹt, thêm hiệu chỉnh
Đai nhiều gân (Ribbed belt)
Kết hợp đai dẹt và đai thang
Công thức tổng quát, tham khảo thông số nhà sản xuất
Các Yếu Tố Ảnh Hưởng Đến Chiều Dài Thực Tế
Công thức lý thuyết chỉ cho kết quả gần đúng. Trong thực tế, có nhiều yếu tố làm thay đổi chiều dài dây đai cần thiết:
Độ giãn của dây đai: Dây đai cao su hoặc polyurethane có độ đàn hồi, cần tính thêm hệ số giãn.
Nhiệt độ vận hành: Nhiệt độ cao làm vật liệu giãn nở, tăng chiều dài hiệu dụng.
Độ mòn của puli: Puli mòn làm thay đổi đường kính thực tế.
Sai số khoảng cách tâm: Khoảng cách tâm thực tế có thể sai lệch so với thiết kế.
Cơ cấu căng đai: Hệ thống có bộ căng đai (tensioner) sẽ thay đổi chiều dài hiệu quả.
Ứng Dụng Thực Tế Của Công Thức Tính Chiều Dài Dây Đai
Việc áp dụng công thức tính chiều dài dây đai vào thực tế không chỉ dừng lại ở lý thuyết.
Bảo Trì Và Thay Thế Dây Đai Trong Nhà Máy
Khi một dây đai bị hỏng, kỹ thuật viên cần nhanh chóng xác định chiều dài thay thế. Thay vì đo trực tiếp dây đai cũ (vốn đã bị giãn hoặc đứt),
Công thức tổng quát L = 2C + (π/2) × (d1 + d2) + (d2 – d1)² / (4C) áp dụng cho hầu hết các loại dây đai truyền động cơ bản như đai thang, đai dẹt và đai răng. Tuy nhiên, đai răng cần chuyển đổi sang số bước răng nguyên, còn đai thang cần hiệu chỉnh theo tiết diện rãnh puli. Đối với đai đặc thù như đai lục giác, đai biên dạng đặc biệt, cần tham khảo tài liệu kỹ thuật của nhà sản xuất.
Làm thế nào để tính chiều dài dây đai khi có nhiều hơn hai puli?
Hệ thống nhiều puli (multi-pulley) phức tạp hơn nhiều. Công thức cơ bản không thể áp dụng trực tiếp. Bạn cần chia hệ thống thành các đoạn thẳng và cung tròn, tính tổng chiều dài từng phần. Có thể sử dụng phương pháp hình học giải tích hoặc phần mềm chuyên dụng. Trong thực tế, với hệ thống 3 puli trở lên, người ta thường ước lượng và sử dụng bộ căng đai để điều chỉnh.
Đơn vị đo nào được sử dụng trong công thức tính chiều dài dây đai?
Nguyên nhân thường là do sai số đo khoảng cách tâm, nhầm lẫn giữa đường kính đỉnh và đường kính chia, hoặc do dây đai mới có độ giãn ban đầu. Ngoài ra, các nhà sản xuất thường sản xuất dây đai với dung sai ±1% đến ±2% chiều dài danh nghĩa. Vì vậy, khi mua dây đai mới, hãy dự phòng cơ cấu căng đai để bù sai số.
Có công thức nào đơn giản hơn để tính nhanh không?
Có công thức gần đúng: L ≈ 2C + 1.57 × (d1 + d2) + (d2 – d1)² / (4C). Công thức này thay π/2 bằng 1.57, vẫn đủ chính xác cho hầu hết ứng dụng. Nếu tỷ số đường kính d2/d1 nhỏ hơn 1.5, bạn có thể bỏ qua phần hiệu chỉnh (d2-d1)²/(4C) để tính nhanh, sai số khoảng 1-3%.
Kết Luận
Công thức tính chiều dài dây đai là một công cụ thiết yếu trong kỹ thuật cơ khí và bảo trì công nghiệp. Hiểu rõ công thức tổng quát, các yếu tố ảnh hưởng và sai lầm thường gặp giúp bạn lựa chọn dây đai chính xác, kéo dài tuổi thọ thiết bị và tối ưu hiệu suất truyền động. Đừng quên kiểm tra thực tế, tham khảo hướng dẫn nhà sản xuất và kết hợp với các công cụ tính toán hiện đại để đạt kết quả tốt nhất. Áp dụng ngay công thức này vào công việc của bạn để nâng cao độ tin cậy của hệ thống truyền động.
