Bánh răng thẳng là một trong những chi tiết cơ khí phổ biến nhất trong các hệ thống truyền động. Để thiết kế, chế tạo hoặc kiểm tra một bộ bánh răng thẳng đạt tiêu chuẩn, việc nắm vững các thông số bánh răng thẳng là yếu tố then chốt. Bài viết này cung cấp bảng tra chi tiết, công thức tính toán chuyên sâu và những yếu tố ảnh hưởng đến hiệu suất làm việc của bánh răng thẳng, giúp bạn tự tin lựa chọn và ứng dụng chính xác trong thực tế.
Bản chất và vai trò của các thông số bánh răng thẳng
Mỗi bánh răng thẳng đều được xác định bởi một tập hợp các thông số hình học và cơ học. Các thông số bánh răng thẳng này quyết định khả năng ăn khớp, tỷ số truyền, tải trọng truyền được và tuổi thọ của bộ truyền. Không có hai bánh răng nào có thể ăn khớp với nhau nếu các thông số cơ bản như mô đun và góc áp lực không khớp.
Khái niệm cốt lõi: Mô đun (Module) – ký hiệu m
Mô đun là thông số bánh răng thẳng quan trọng nhất. Nó đại diện cho kích thước răng và được tính bằng tỷ số giữa bước răng trên vòng chia và số π. Trên thực tế, mô đun quyết định độ lớn hình học của răng. Các giá trị mô đun được tiêu chuẩn hóa theo DIN, ISO, JIS… như m1, m2, m3, m4… Bánh răng có mô đun càng lớn, răng càng to và khả năng chịu tải càng cao.
Số răng ảnh hưởng trực tiếp đến tỷ số truyền và đường kính vòng chia. Công thức xác định đường kính vòng chia d = m × Z. Số răng tối thiểu để tránh hiện tượng cắt chân răng thường là 17 răng đối với góc áp lực 20°.
Góc áp lực (Pressure angle) – ký hiệu α
Đây là góc giữa đường tác dụng lực và đường tiếp tuyến với vòng tròn cơ sở. Góc áp lực tiêu chuẩn là 20°, ngoài ra còn có 14,5° và 25°. Góc áp lực 20° giúp răng khỏe hơn, giảm nguy cơ gãy răng so với góc 14,5°.
Đường kính vòng chia (Pitch diameter) – d
Là đường kính của vòng tròn chia, tại đó các răng của hai bánh răng ăn khớp lý thuyết. Đây là thông số bánh răng thẳng dùng để tính khoảng cách trục. Công thức: d = m × Z.

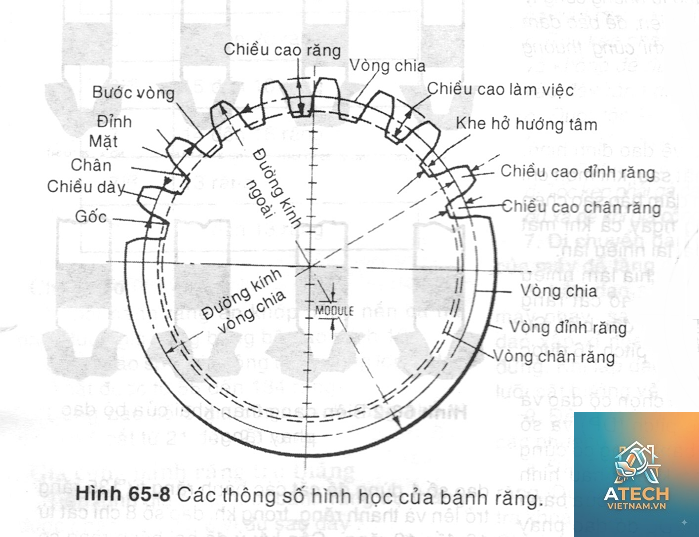

Đường kính vòng đỉnh (Addendum circle diameter) – da
Là đường kính lớn nhất của bánh răng, bao gồm phần đầu răng. Tính bằng: da = d + 2m (với hệ số chiều cao răng tiêu chuẩn là 1).
Đường kính vòng chân (Dedendum circle diameter) – df
Là đường kính nhỏ nhất giữa các răng (đáy rãnh răng). Công thức: df = d – 2,5m (với khe hở chân răng 0,25m).

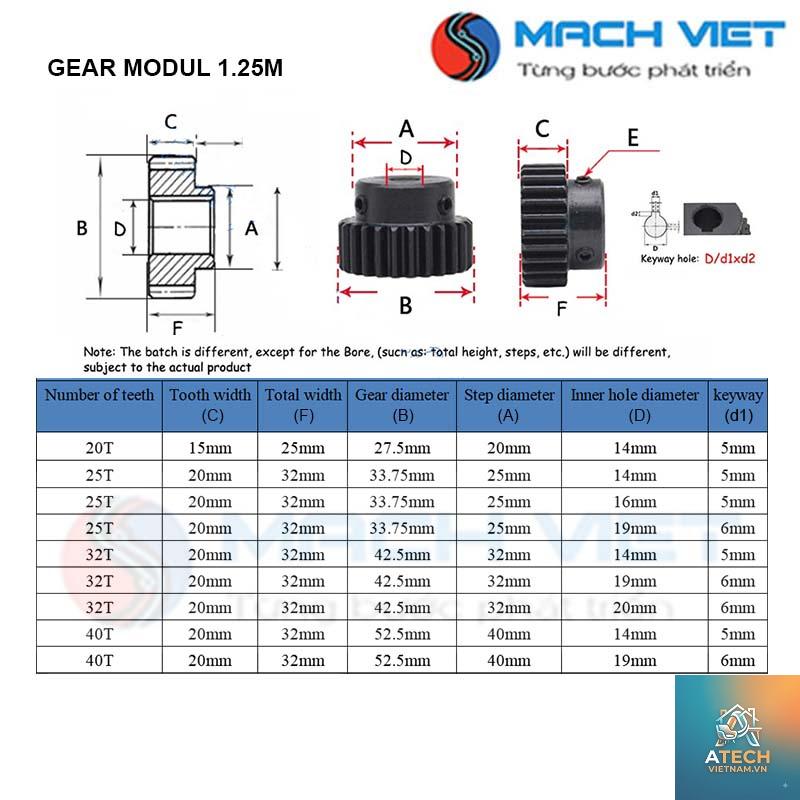

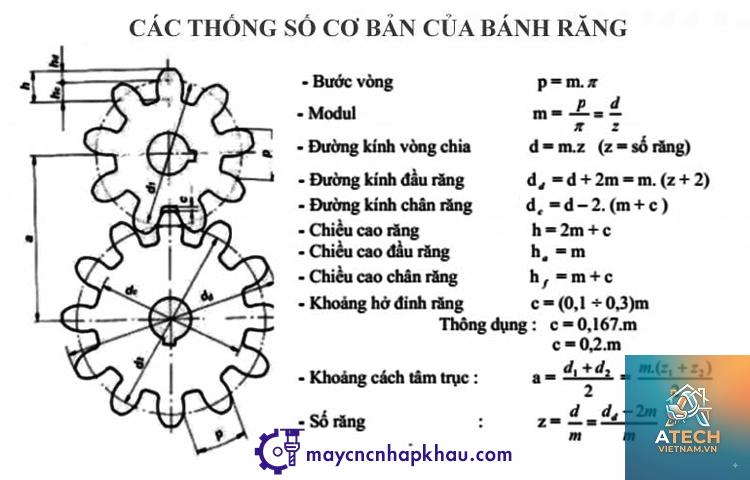

Thông số
Ký hiệu
Công thức cơ bản (với mô đun m, số răng Z, góc áp lực α=20°)
Mô đun
m
m = d / Z
Số răng
Z
Z = d / m
Đường kính vòng chia
d
d = m × Z
Đường kính vòng đỉnh
da
da = m × (Z + 2)
Đường kính vòng chân
df
df = m × (Z – 2,5)
Chiều cao răng
h
h = 2,25m
Bước răng trên vòng chia
p
p = π × m
Khoảng cách trục
a
a = (d1 + d2)/2 = m×(Z1+Z2)/2
Phân loại bánh răng thẳng dựa trên thông số
Mặc dù bánh răng thẳng chỉ có một dạng hình học cơ bản, nhưng khi kết hợp các thông số bánh răng thẳng khác nhau, ta có thể phân loại chúng theo nhiều tiêu chí.
Phân loại theo mô đun
Bánh răng mô đun nhỏ (m < 1): Dùng trong đồng hồ, thiết bị đo lường, robot cỡ nhỏ.
Bánh răng mô đun tiêu chuẩn (m = 1 đến 10): Ứng dụng rộng rãi trong máy móc công nghiệp, hộp số ô tô, máy nông nghiệp.
Bánh răng mô đun lớn (m > 10): Dùng trong máy khai thác mỏ, tàu thủy, máy ép cỡ lớn.
Phân loại theo góc áp lực
Góc áp lực 14,5°: Cổ điển, hiệu suất thấp hơn, ít dùng.
Góc áp lực 20°: Tiêu chuẩn phổ biến nhất hiện nay.
Góc áp lực 25°: Dùng cho tải trọng rất cao, yêu cầu độ bền răng lớn.

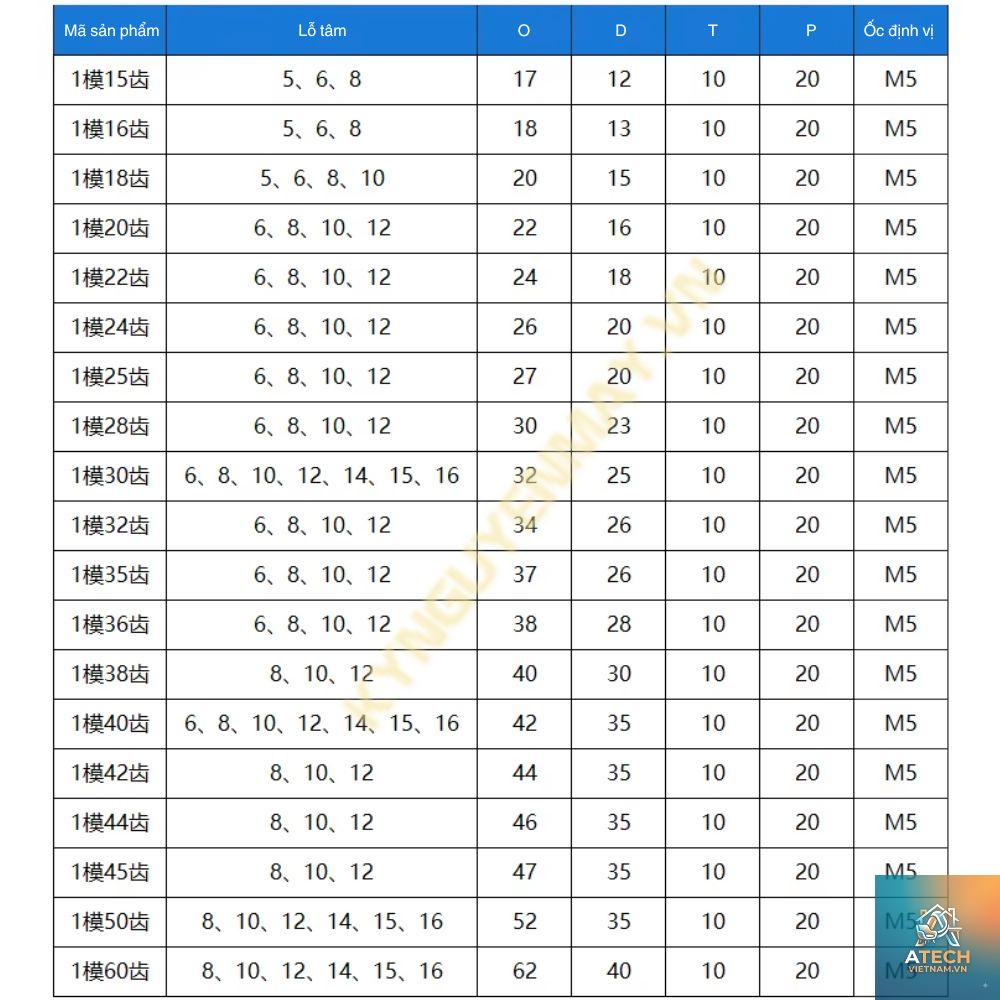

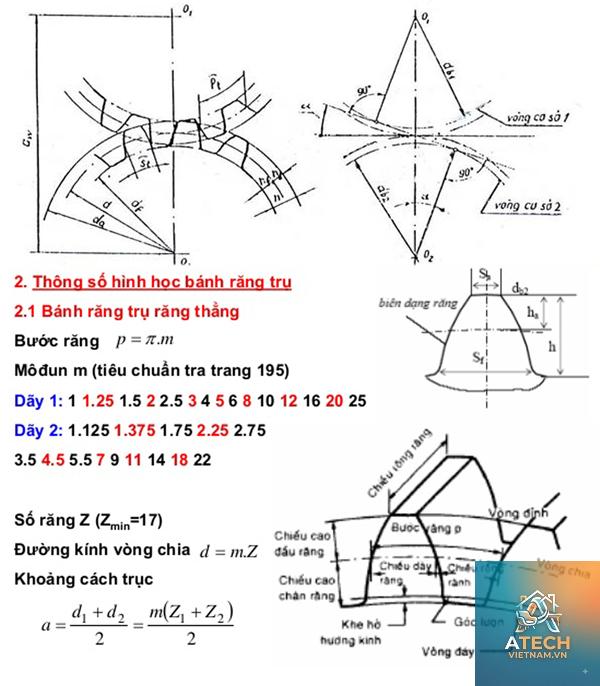

Cách tính thông số bánh răng thẳng trong thiết kế
Việc tính toán thông số bánh răng thẳng thường bắt đầu từ yêu cầu tỷ số truyền và khoảng cách trục.
Bước 1: Xác định tỷ số truyền
Tỷ số truyền i = Z2 / Z1, trong đó Z1 là số răng bánh dẫn, Z2 là số răng bánh bị dẫn. Từ tỷ số truyền mong muốn và chọn sơ bộ Z1 (thường từ 17 đến 100), ta tính Z2.
Bước 2: Chọn mô đun
Mô đun được chọn dựa trên tải trọng và vật liệu. Có thể tham khảo bảng tra mô đun tương ứng với mô men xoắn đầu vào. Nếu tải lớn, ưu tiên mô đun lớn hơn để răng dày và khỏe.
Bước 3: Kiểm tra khoảng cách trục
Khoảng cách trục a = m × (Z1 + Z2)/2. Nếu a không phù hợp với yêu cầu, cần điều chỉnh lại số răng hoặc mô đun.
Bước 4: Tính các đường kính khác
Sau khi có d, tính da, df, và kiểm tra chiều dày răng, hệ số trùng khớp. Hệ số trùng khớp phải lớn hơn 1,2 để đảm bảo ăn khớp liên tục.
Ví dụ cụ thể
Thiết kế bộ bánh răng thẳng với tỷ số truyền 3, khoảng cách trục 100 mm. Chọn mô đun m = 4. Ta có: a = 4×(Z1+Z2)/2 = 100 ⇒ Z1 + Z2 = 50. Với i = 3, Z2 = 3Z1, thay vào: 4Z1 = 50 ⇒ Z1 = 12,5, không nguyên. Cần thử với m = 5: a = 5×(Z1+3Z1)/2 = 100 ⇒ 10Z1 = 100 ⇒ Z1 = 10, Z2 = 30. Kết quả chấp nhận được.
So sánh bánh răng thẳng với bánh răng nghiêng
Nhiều kỹ sư băn khoăn lựa chọn giữa hai loại. Sự khác biệt nằm ở các thông số bánh răng thẳng và góc nghiêng.
Tiêu chí
Bánh răng thẳng
Bánh răng nghiêng
Góc nghiêng
0°
8° – 30°
Lực dọc trục
Không
Có (cần ổ đỡ chặn)
Độ ồn
Cao hơn
Thấp hơn, vận hành êm
Tải trọng truyền
Thấp hơn
Cao hơn
Chế tạo
Đơn giản, rẻ
Phức tạp hơn
Ứng dụng thực tế của bánh răng thẳng theo thông số
Mỗi tổ hợp thông số bánh răng thẳng phù hợp với một nhóm ứng dụng nhất định.
Mô đun nhỏ (m0,5 – m1,5): Máy in, máy photocopy, thiết bị văn phòng, đồng hồ cơ.
Mô đun trung bình (m2 – m6): Hộp số ô tô, máy công cụ (tiện, phay), băng tải, máy bơm.
Mô đun lớn (m8 – m20): Máy nghiền, máy trộn bê tông, thiết bị nâng hạ hạng nặng.
Góc áp lực 20° kết hợp số răng từ 18 đến 40: Phổ biến nhất trong truyền động cơ khí tổng quát.
Sai lầm thường gặp khi xác định thông số bánh răng thẳng
Hiểu sai hoặc tính toán thiếu chính xác thông số bánh răng thẳng dẫn đến hỏng hóc nhanh chóng.
Chọn số răng quá ít
Nếu Z < 17 (với α = 20°), răng bị cắt chân (undercut), làm yếu chân răng và giảm khả năng truyền tải. Phải thiết kế bánh răng dịch chỉnh hoặc tăng số răng.
Không kiểm tra hệ số trùng khớp
Hệ số trùng khớp nhỏ hơn 1 làm ăn khớp gián đoạn, gây rung động và tiếng ồn. Thông thường cần ε > 1,2.
Nhầm lẫn giữa mô đun và pitch
Trong hệ mét dùng mô đun, trong hệ inch dùng diametral pitch (DP). Hai đại lượng này không thể thay thế trực tiếp. Công thức chuyển đổi: m = 25,4 / DP.
Bỏ qua dung sai chế tạo
Các thông số bánh răng thẳng lý thuyết cần được điều chỉnh với dung sai theo cấp chính xác (ISO 1328). Cấp 6, 7, 8 là phổ biến. Không có dung sai, răng có thể quá khít hoặc quá lỏng.
Lưu ý quan trọng khi đọc bảng thông số bánh răng thẳng
Khi mua hoặc tra cứu bánh răng, cần kiểm tra đồng bộ 5 yếu tố sau: mô đun, số răng, góc áp lực, chiều rộng răng và vật liệu. Nếu thiết kế yêu cầu thay đổi thông số bánh răng thẳng so với tiêu chuẩn (ví dụ dịch chỉnh), phải có bản vẽ chi tiết kèm hệ số dịch dao.
Câu hỏi thường gặp về thông số bánh răng thẳng
Làm thế nào để đo thông số bánh răng thẳng có sẵn?
Đo đường kính đỉnh răng (da) và đếm số răng (Z). Suy ra m = da / (Z + 2). Sau đó đo khoảng cách giữa hai răng kề nhau để xác nhận bước răng. Góc áp lực có thể suy ra bằng công thức tính chiều dày răng hoặc dùng dưỡng đo.
Thông số bánh răng thẳng ảnh hưởng thế nào đến độ ồn?
Số răng càng nhiều và mô đun càng nhỏ giúp giảm độ ồn do lực va đập nhỏ hơn. Ngoài ra, độ chính xác gia công cao (cấp 6 trở lên) cũng làm giảm tiếng ồn đáng kể.
Có thể thay đổi thông số bánh răng thẳng sau khi đã chế tạo không?
Thông số hình học như số răng, mô đun không thể thay đổi. Chỉ có thể thay đổi dung sai hoặc thực hiện gia công lại bề mặt răng (mài, đánh bóng) để cải thiện độ chính xác, nhưng rất tốn kém.
Tại sao bánh răng thẳng có thể thay thế được bánh răng nghiêng trong một số trường hợp?
Trong ứng dụng tốc độ thấp, tải trọng nhỏ và không yêu cầu êm dịu, bánh răng thẳng kinh tế hơn. Tuy nhiên, do lực dọc trục bằng không nên bánh răng thẳng đơn giản hơn trong lắp ráp và bảo trì.
Kết luận
Nắm vững các thông số bánh răng thẳng là chìa khóa để thiết kế, lựa chọn và bảo trì hệ thống truyền động cơ khí hiệu quả. Từ mô đun, số răng, góc áp lực cho đến các đường kính vòng chia, vòng đỉnh, vòng chân, mỗi thông số đều đóng vai trò cụ thể. Việc áp dụng công thức tính toán chính xác kết hợp với tiêu chuẩn công nghiệp sẽ giúp bạn tránh được các sai lầm tốn kém và tối ưu hóa tuổi thọ thiết bị.
